Активный регулятор тембра

Технические характеристики активного 2-х полосного регулятора тембра:

• Коэф. передачи при среднем положении регуляторов -1
• Диапазон регулировки на частотах 30Гц и 18кГц ±20дБ
• Входное сопротивление — 47кОм
• Выходное сопротивление 100 Ом
• Номинальное входное напряжение 0,8В
• Частота перегиба АЧХ  — 500Гц и 2000Гц
• Напряжение питания ±15В

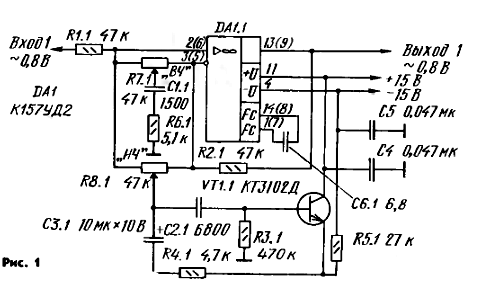

Регулятор тембра собран на ОУ — КР544УД1-2, К574УД1-2, К157УД2-УД8 — с рекомендованными цепями коррекции. переменные резисторы R7.1 R8.1 — СП3-3аМ, СП3-3д или др. с функциональной характеристикой А.

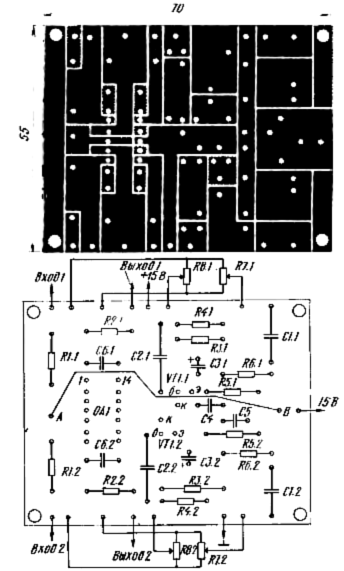

Детали смонтированы на печатной плате(см рис.)

Литература

• Радио 1192 Автор: Д.Гусаков г. Москва
