Изготовитель: Бавария, Северная Германия.
Технические характеристики:
4-х полосная АС открытого типа
Диапазон воспроизводимых частот: 15 – 30000 Гц
Чувствительность:: 90 дБ/Вт/м
Номинальная мощность: 100 Вт
Музыкальная мощность: 160 Вт
Сопротивление: 4 – 8 Ом
Используемые излучатели )внешний и диаметр по центру подвеса):
ПИ: 525 мм по центру подвеса, конусный (полностью бумажный)
ПИ: 150 мм по центру подвеса, конусный (бумажный на резиновом подвесе)
НЧ: 165 мм по центру подвеса, конусный (бумажный на резиновом подвесе)
мидбас: 155/125 мм, конусный (бумажный на резиновом подвесе)
СЧ: 110/60 мм, купольный
ВЧ: 105/35 мм, купольный
Частоты раздела фильтра: 250 Гц, 900 Гц и 4000 Гц
Габаритные размеры (ВхШхГ): 790х600х200 мм
Описание:

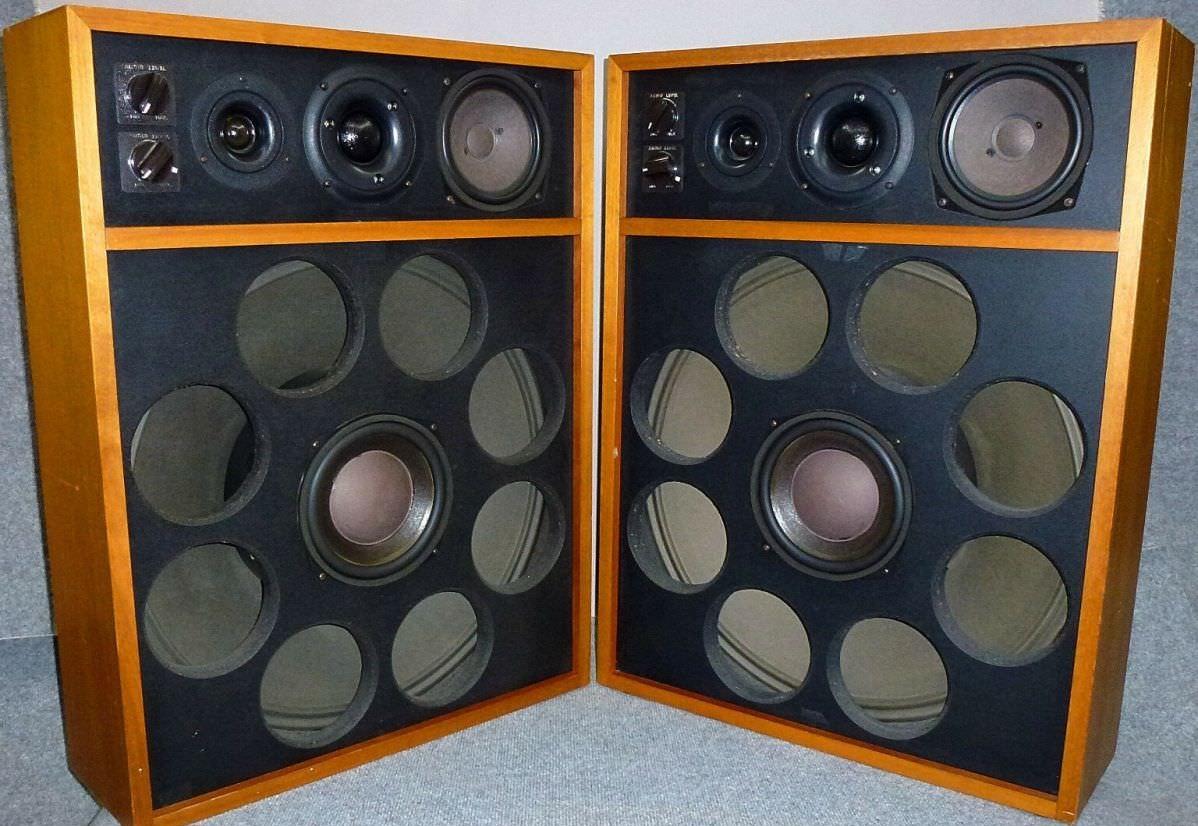

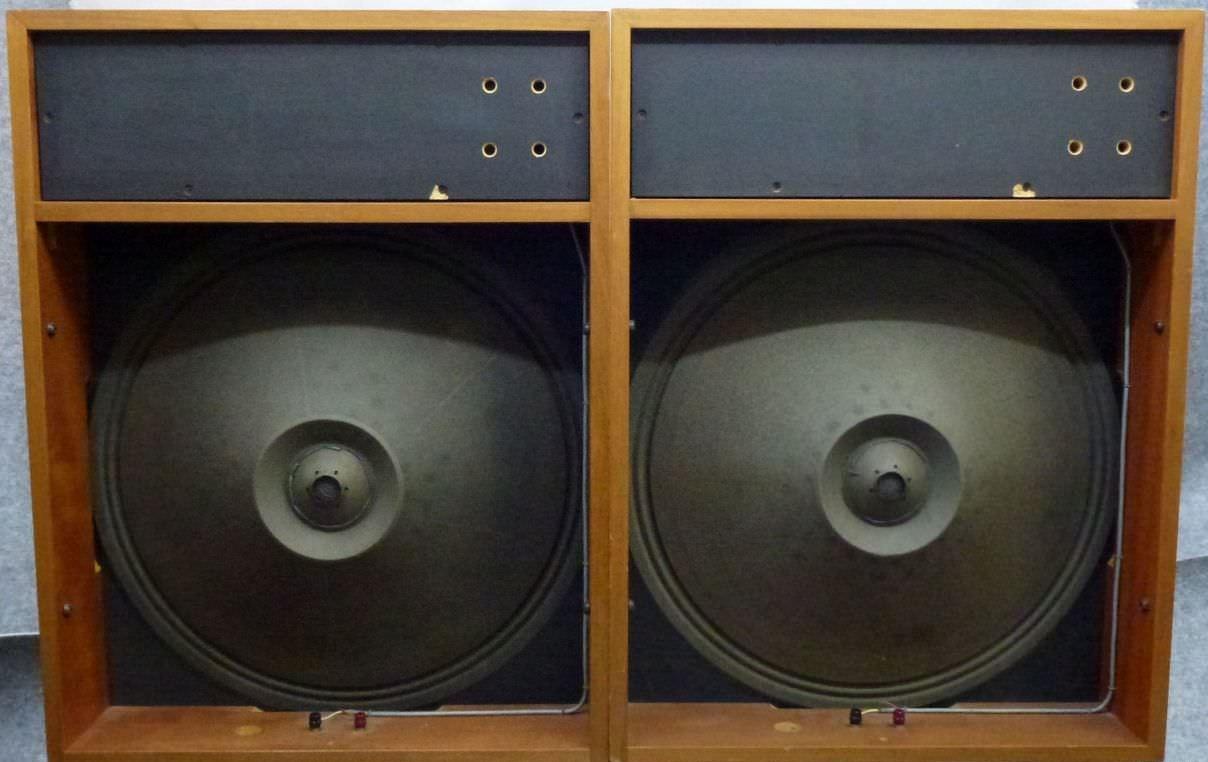

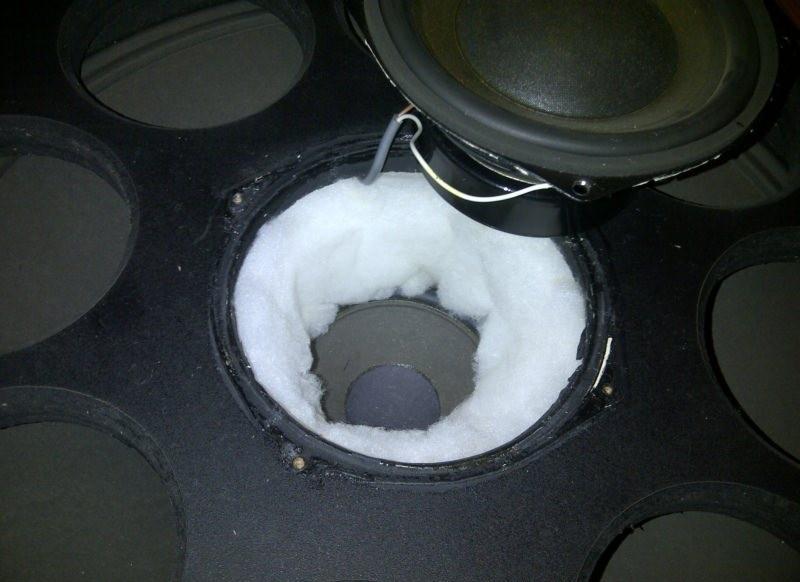

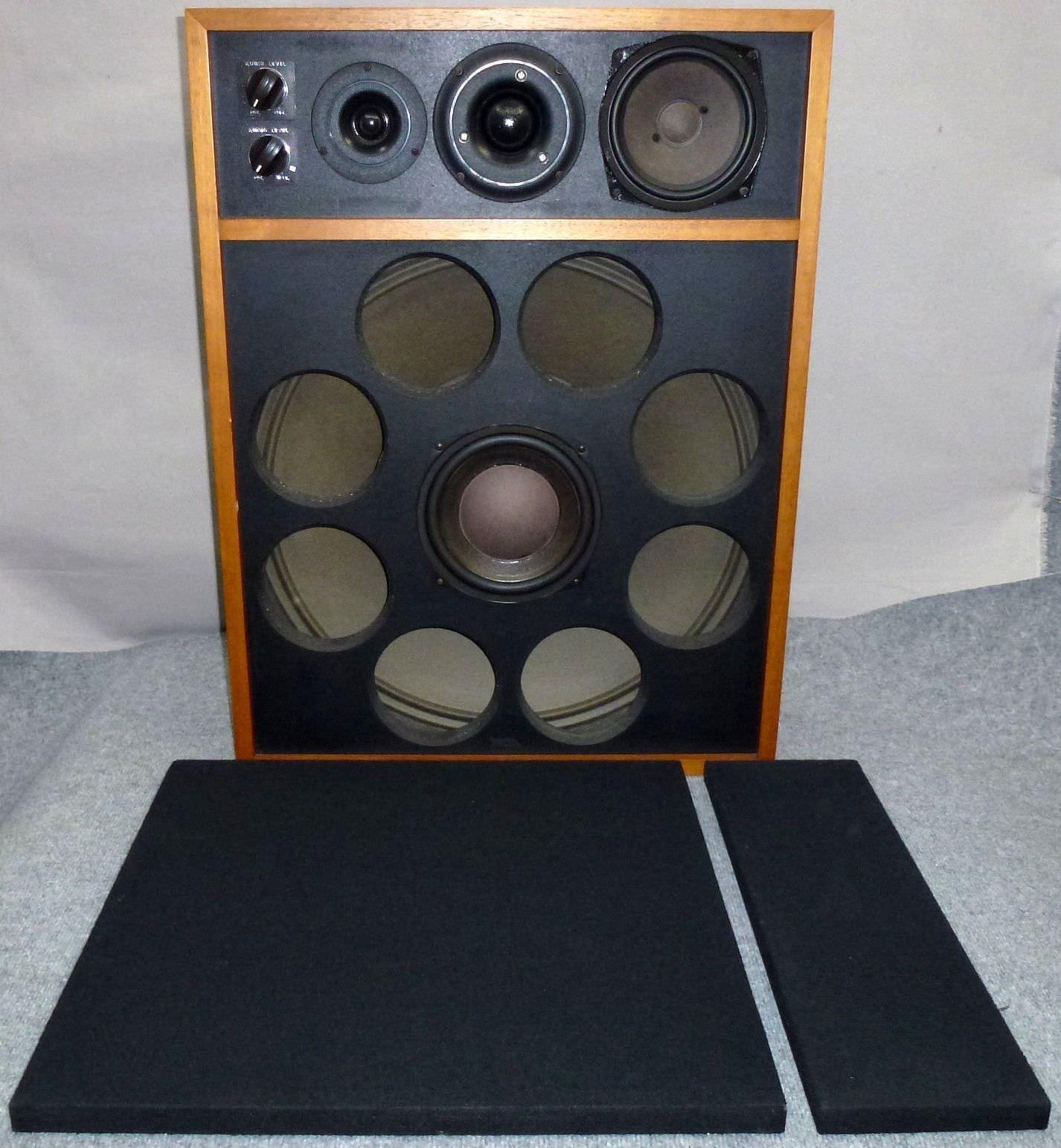

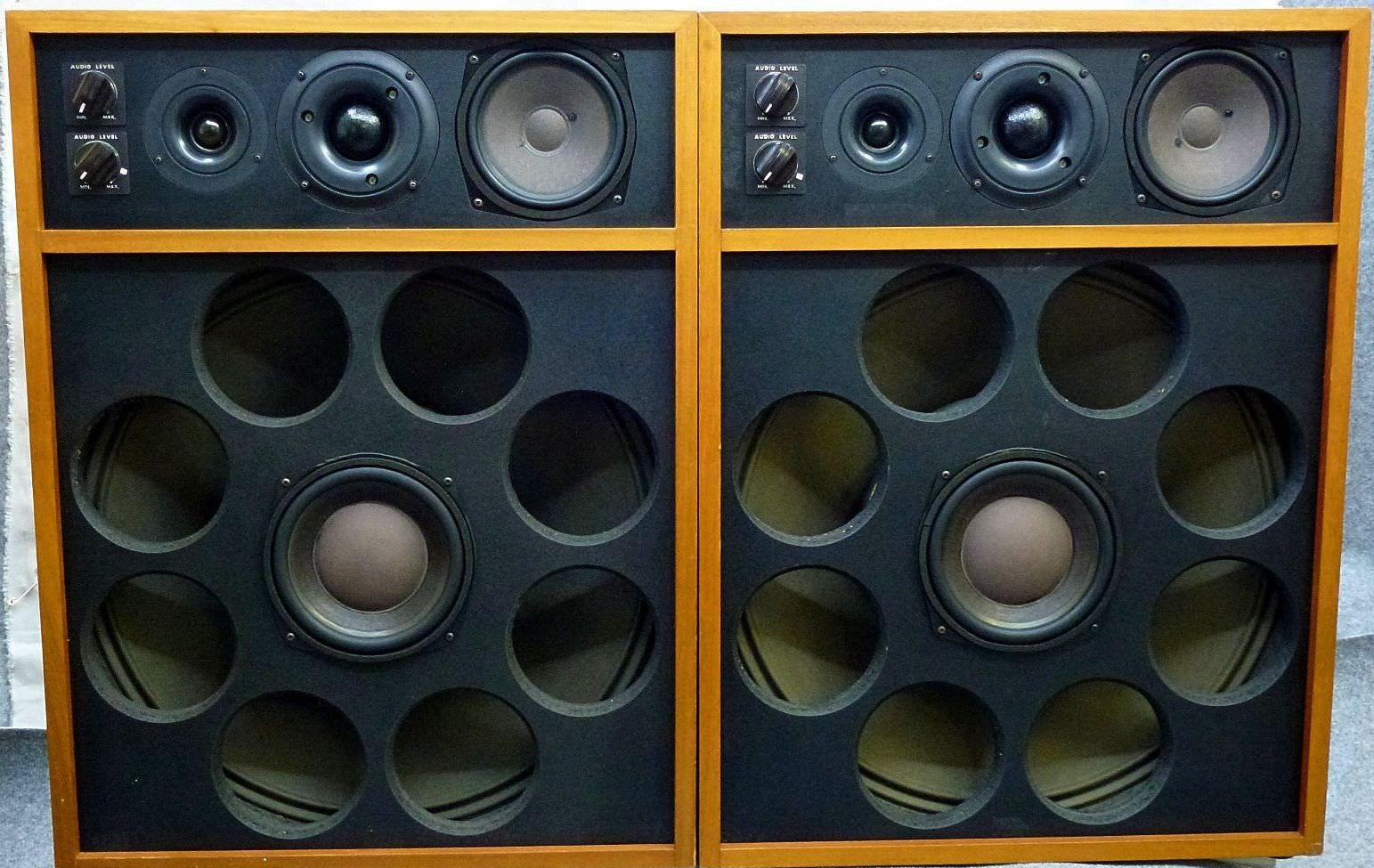

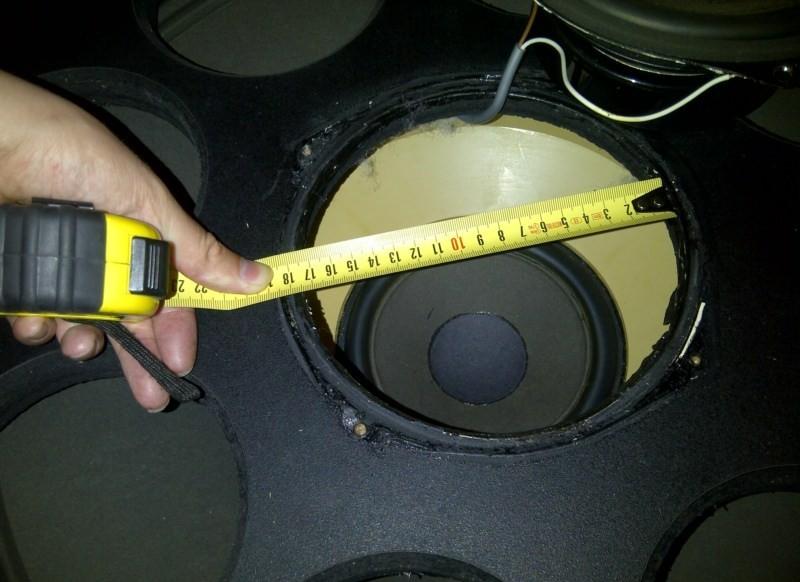

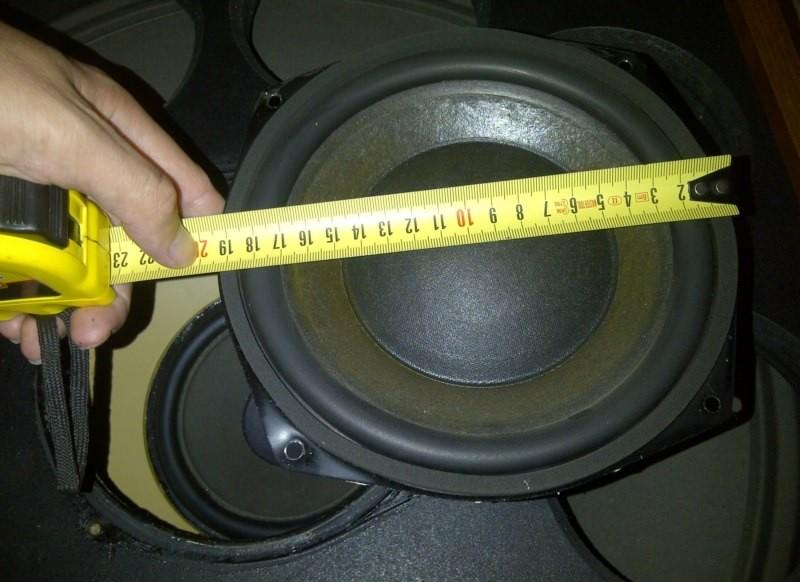

Есть информация, что выпущено таких АС было около около 200 шт. Корпус изготовлена из 20 мм стенок. НЧ часть состоит из заднего 540 мм (21″) пассивного излучателя, приводимого в действие отдельным (около 170 мм) пассивным излучателем, который жестко связан с большим ПИ. Спереди установлен 190 мм НЧ динамик, который связан с позади установленным ПИ через небольшую камеру (около 3 л). Отверстие под НЧ динамик 180 мм. Круговые 8 отверстий диаметром 135 мм. В верхней части находится 3 динамика, назовес их мидбасовый, СЧ и ВЧ, которые играют диапазон выше 250 Гц. Так же там установлены регуляторы уровня средних и высоки частот.
История создания
Феликс Феллер, мюнхенский студент и поклонник аппаратуры hi-fi был недоволен звучанием своих колонок – у них не было глубоких басов. Он планировал, расписывал и считал месяцами, до тех пор, пока на бумаге не появились новая АС – Alpha PAT 20.
Конечно, до колонок современности было еще далеко. То Феллер не мог найти производителя для такой огромной мембраны, то не было специального клея, который был необходим. В 1977 году в Берлине на радиовыставке студент демонстрировал произведение впервые. Так как у него не было собственного место (стенда), он мог выставлять свое произведение только у другого производителя колонок. Тем не менее через 3 дня, он перестал быть гостем – Alpha PAT 20 была слишком хороша.
Динамики, которые должны давать глубокий, сильный бас, имеют обычно большой усилитель и объемистый корпус. В зависимости от требования к качеству баса они могут достигать размеров огромного посудного шкафа времен рубежа веков. Поэтому специалисты относились скептически к этому сочетанию маленьких габаритов и глубоких басов. Но лишь тех пор, пока студент не представил узкогрудый корпус.
Профессионалы не считались с изысканностью Феллера. Хотя его колонки содержали сверхдименсионированный динамик, который, тем не менее, не действовал на воздушную подушку, как это было принято в закрытых колонках. Колонки были открыты в передней своей части и на задней панели. Таким образом задняя сторона динамика была освобождена от от всех помех со стороны корпуса.
Вторая особенность – огромная мембрана очищает собственный стимул в форме вибраций (колебаний). Более того, она не связана непосредственно с трубой как в маленьких динамиках. Воздушная подушка, запертая в трубе, служит связующим звеном между Давидом и Голиафом – карлик реагирует, если мембрана вибрирует вперед-назад, а великан резонирует.
Теперь задействованный воздух стимулирует маленький динамик при медленных вибрациях – при глубоких частотах. Чем выше будет частота малыша, тем меньше будет реагировать большой. Как следствие, он переносит только действительно глубокие звуки и гасит более высокие частоты, при которых произвел бы нежелательные частотные колебания из-за своего габарита. При этом он работает, как заявлял Феллер, правильно и без искажения примерно до 250 Гц.
Благодаря изощренности пневматического сцепления, как называет систему сам Феллер, и открытой конструкции он смог сконструировать Alpha PAT 20 относительно маленькой.
Чтобы отыгрывать диапазон выше 250 Гц, Феллер применил 3 следующих динамика. Для самой важной полосы частот, примерно до 1000 Гц (здесь человеческое ухо обладает самой большой чувствительностью) конструктор выбрал большой конусный динамик. Более высокие частоты открывают 2 купольные динамические головки СЧ и ВЧ. В зазоре магнитных системах используется магнитная жидкость. Динамики реагируют на сигналы усилителя подобно тому, как хороший спортивный автомобиль при тихом касании педали акселератора – они “подпрыгивают”. Но как все высокопроизводительные устройства, они ставят перед усилителем такие требования, до которых доросли не все первоклассные устройства.
Передача соло ударного инструмента на пластинке Чарли Бирда озадачила жюри при прослушивании. Профессиональный музыкант комментировал сухо, он удивился басам.
Благодаря большой вибрирующей площади пассивного излучателя кажется, что Alpha PAT 20 способна воспроизводить самые глубокие звуки органа.
Тем не менее Alpha PAT 20 показала 20 слабостей: в области средних частот около 300 – 500 Гц бокс действует иногда сгущающе, поэтому мужские голоса часто выглядят более сонорными, чем они есть на самом деле. Этот эффект может усиливаться 2 регуляторами звука, которые влияют на высокие и средние частоты. Интересующиеся Альфой вынуждены были устанавливать колонки с помощью профессионалов. Нужно было соблюдать расстояние между стеной и динамиком, так как в противном случае они не смогут развертывать басы и будут тяготеть к грохоту.
Конструктор Феллер в любом случае мог оставаться довольным. Так как при цене около 2000 немецких марок колонки открывают новый музыкально важный параметр, который едва ли можно найти среди устройств данной ценовой категории. При этом они далеко не похожи на платяные шкафы, что еще более увеличивает радость. Таким образом нет жилого помещения, в которое не могли бы быть интегрированы эти АС.
Кроме того, у них есть будущее. Так как они совершают качественный скачок, если их использовать с подходящими высококачественными усилителями. Жюри применяло для проверки пред-серийную модель так называемого цифрового усилителя, который работает по иному принципу, чем обычные усилители. Результат был поразителен: басы становились полнее, теплее, они приобретали внезапно необычную легкость и мягкость, выигрывали при этом еще и в мощности. Стены помещения легко вибрировали. Следующая неожиданность: студия звукозаписи вынесет вердикт о том, что они выигрывал в глубине и в лучшей узнаваемости места нахождения солистов.

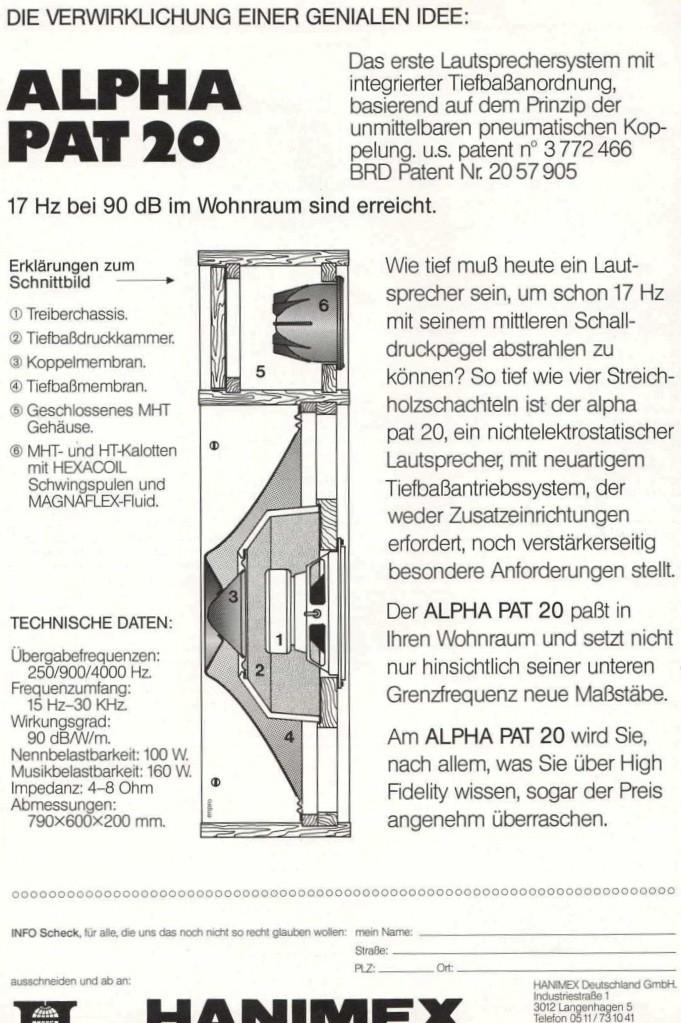

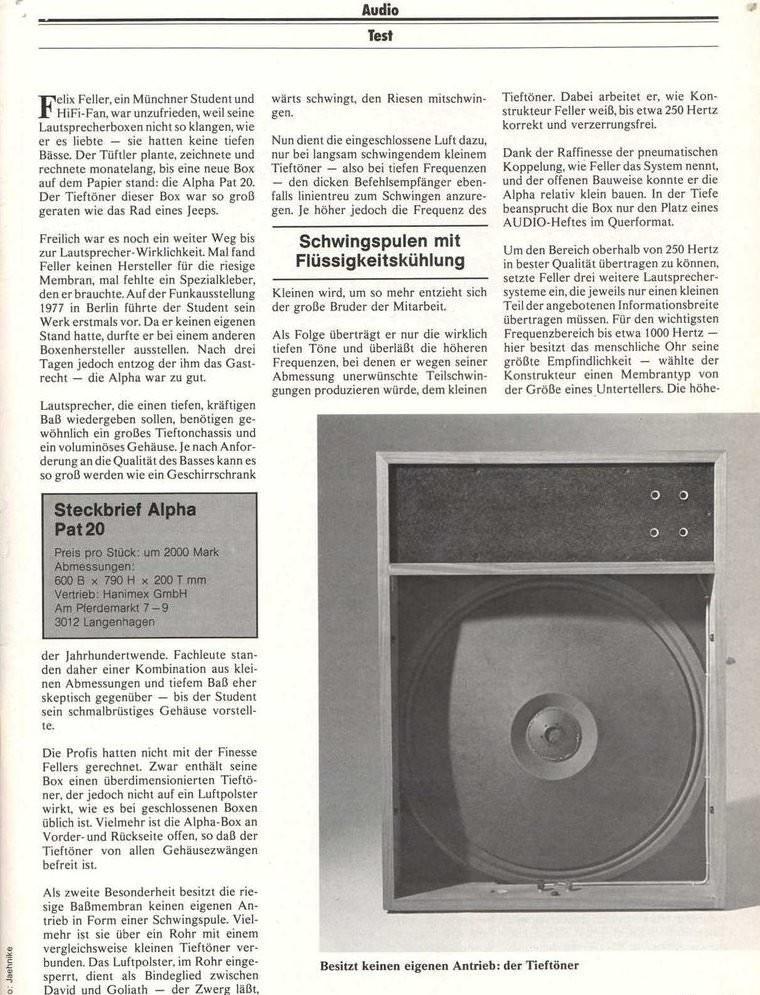

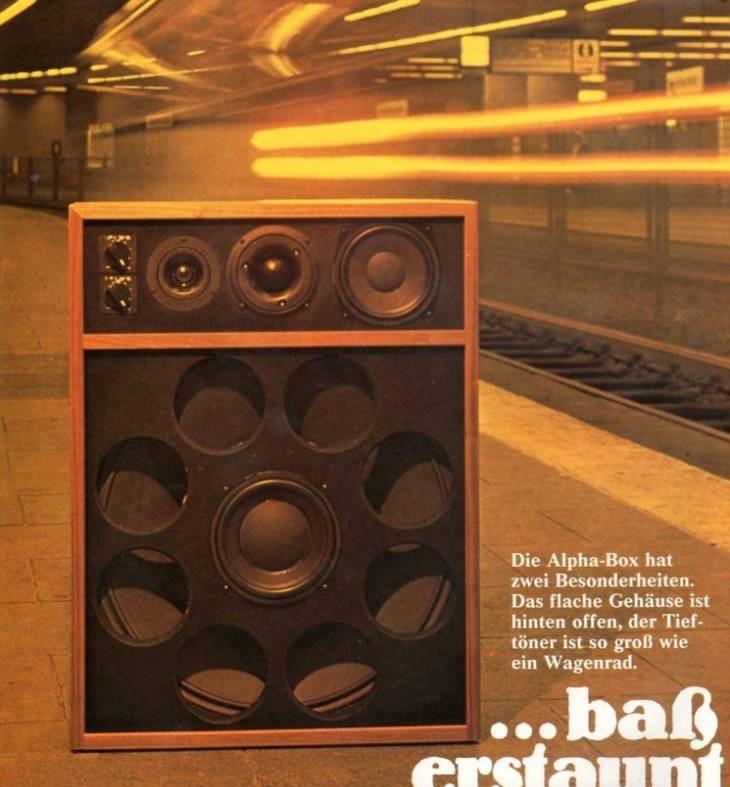

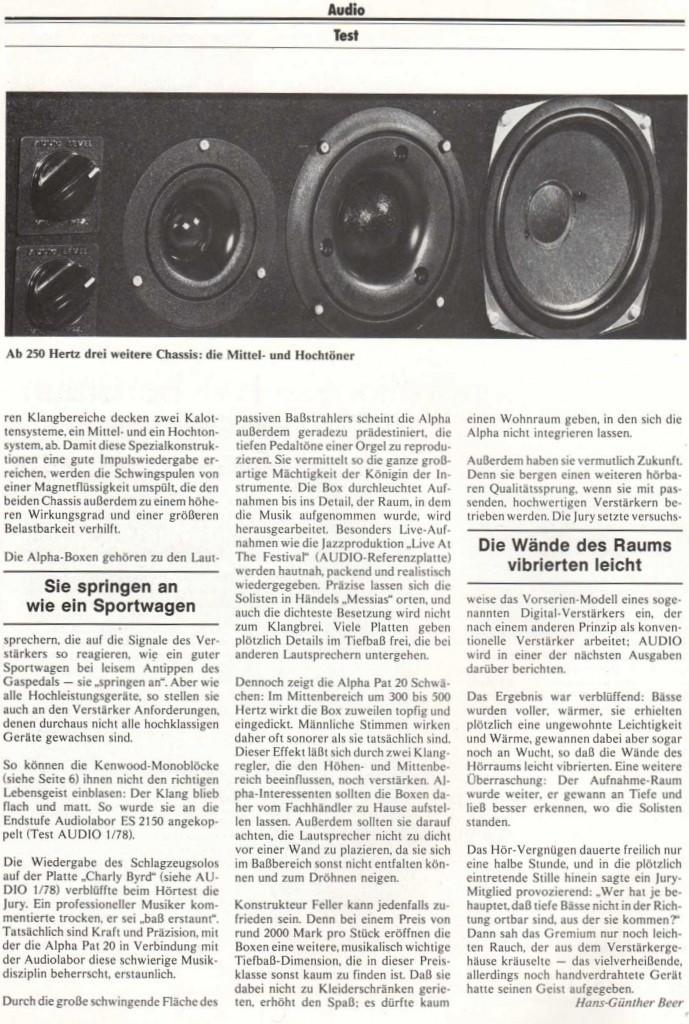

Страницы из журнала с описание данной АС:
Использована информация из: audiogarret.com.ua и forum.vegalab.ru. Так же спасибо Станиславу за помощь. Здесь повторение конструкции: diyaudio.ru/forum
Тема по Alpha PAT 20 на нашем форуме с реальными АС и повторениями
