Усилитель Altus-V60: технические характеристики и описание

Усилитель Altus-V60 — это компактный и надежный аудиокомплект мощностью 15 Вт, предназначенный для качественной репродукции звука. Модель отличается сбалансированным звучанием и простой конструкцией, что делает её отличным выбором как для новичков, так и для опытных радиолюбителей, собирающих свои первые системы. В отличие от более сложных усилителей, таких как Радиотехника УМ-7011, Altus-V60 предлагает современную коммутацию и минималистичный дизайн, сохраняя при этом классическую надежность.

Основные параметры усилителя:

• Частотный диапазон: 30 – 30000 Гц
• Выходная синусоидальная мощность на канал: 15 Вт/8 Ом
• Выходная музыкальная мощность на канал: 15 Вт/8 Ом
• Нелинейные искажения: ≤1%
• Соотношение сигнал/шум: ≥70 дБ
• Разделение между каналами: ≥40 дБ
• Потребляемая мощность от сети: 85 Вт
• Размеры (ШхВхГ): 300×57х200 мм
• Вес: 3,2 кг

Особенности конструкции и дизайна

Лицевая декоративная панель выполнена из алюминия, что придает устройству эстетичный вид и обеспечивает хорошую теплоотдачу. Верхняя крышка изготовлена из стали с перфорацией для вентиляции, а само шасси усилителя — стальное, что гарантирует устойчивость и долговечность. Все основные регулировки и кнопки управления вынесены на лицевую панель, тогда как коммутация и разъемы расположены на задней стенке для удобства подключения кабелей.

Разъемы «В» для подключения акустических систем выполнены удобно и надежно. Входные разъемы поддерживают подключение через RCA («тюльпаны»), что является стандартом для большинства современных источников звука. Для подключения к этому усилителю отлично подойдут динамики серии 6ГДШ-5-4, обеспечивающие сбалансированный звук в данном частотном диапазоне.

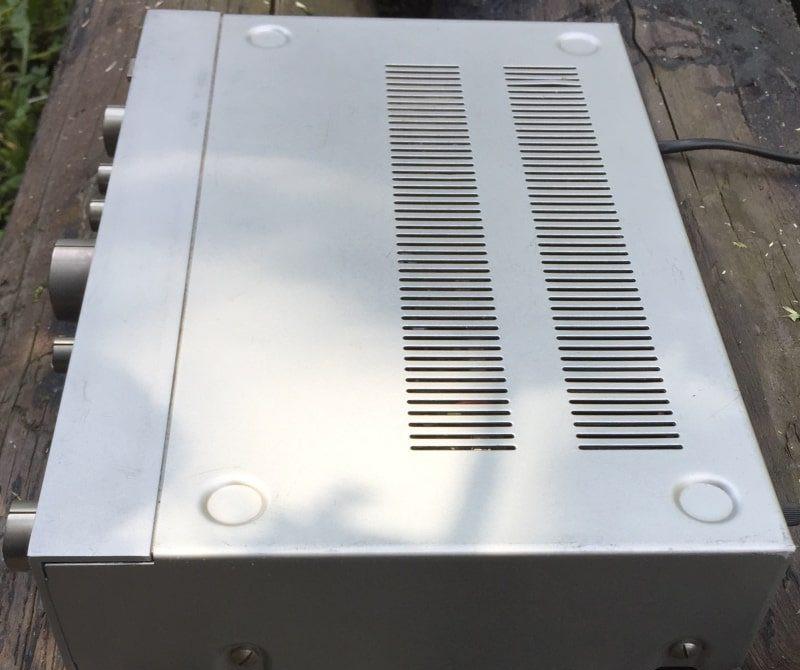

Верхняя крышка крепится на 4 винтах, два слева и два справа.

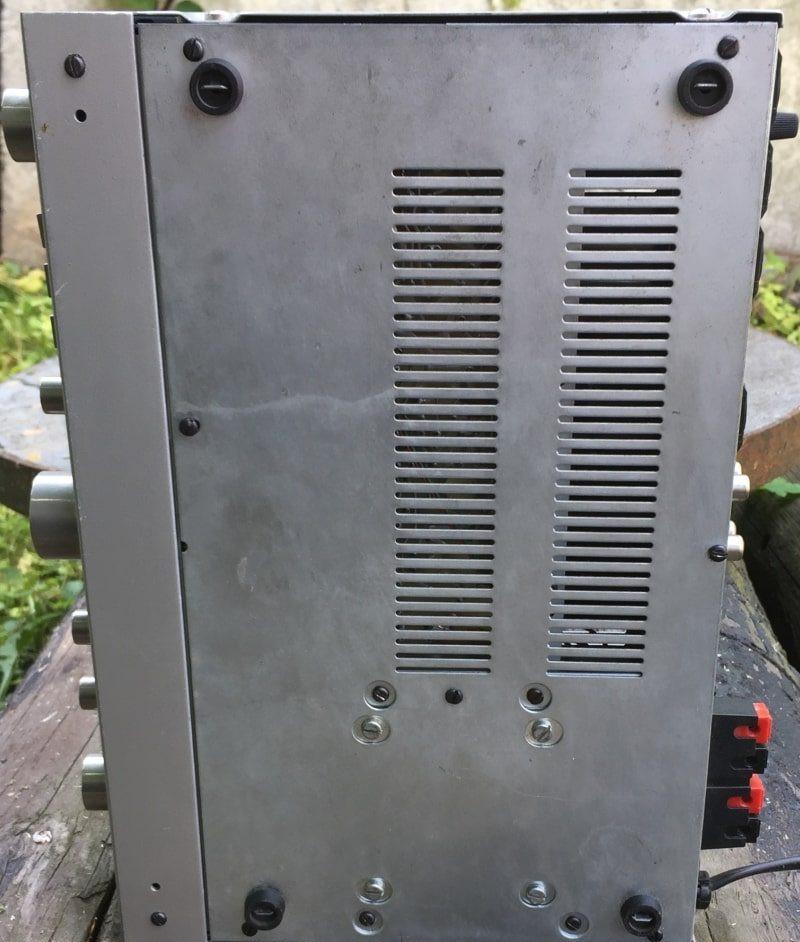

Нижняя крышка – алюминиевая, крепится на 7 винтах.

Внутреннее устройство и компоненты

Вид без верхней крышки позволяет оценить качество сборки и компоновку компонентов внутри корпуса.

Вид снизу без крышки:

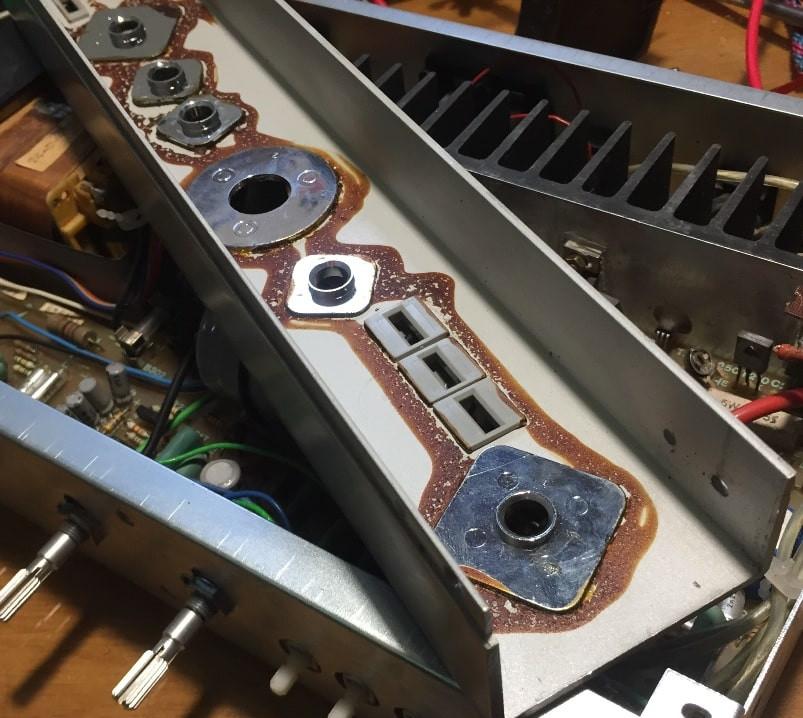

Лицевая декоративная панель. С обратной стороны приклеены пластмассовые обрамления. Со временем обрамления могут отклеиться, и переключение кнопок может быть затруднительным, что стоит учитывать при длительной эксплуатации.

Сдвоенный конденсатор по питанию:

Радиатор с выходными транзисторами:
