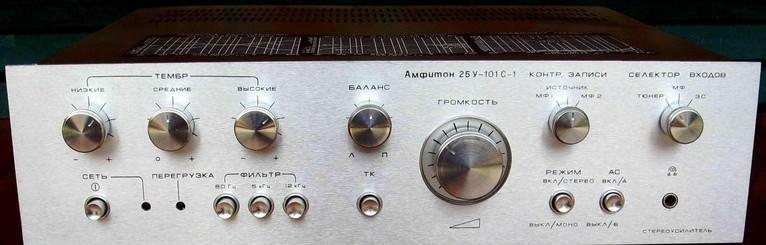

Усилитель Амфитон 25У-101С-1: характеристики и описание

Изготовитель: Львовское ЛПО им. Ленина.

Амфитон 25У-101С-1 — это популярный двухканальный усилитель низкой частоты, разработанный для работы в домашних условиях. Модель предназначена для качественного усиления и коммутации сигналов от различных источников (проигрыватели, магнитофоны, тюнеры) при воспроизведении музыки в помещении. Усилитель занимает важное место в линейке советской аудиоаппаратуры, предлагая баланс между надежностью и звуковыми характеристиками, сопоставимыми с более дорогими моделями, такими как АМФИТОН А1-01-3 стерео Hi-Fi.

Технические характеристики усилителя Амфитон 25У-101С-1

Диапазон воспроизводимых частот: 20 – 20000 Гц

Неравномерность АЧХ в диапазоне 20-20000 Гц: ±1,5 дБ

Сопротивления подключаемых АС: 4 Ом

Номинальная мощность: 25 Вт/4 Ом

Коэффициент нелинейных искажений: 0,3%

Коэффициент гармоник в диапазоне 40-12500 Гц: 0,3%

Коэффициент общих интермодуляционных искажений: 0,6%

Переходные затухания между каналами на частотах 1-10 кГц: 30 – 40 дБ

Рассогласование АЧХ каналов: не более 2 дБ

Относительный уровень шумов для входов:

звукосниматель: 60 дБ

магнитофон: 70 дБ

Пределы регулировки:

стереобаланса: 20 дБ

тембра: 10 дБ

Потребляемая мощность от сети: 125 Вт

Размер усилителя (ШхВхГ): 430х125х405 мм

Вес усилителя: 11,5 кг

Описание конструкции и звука

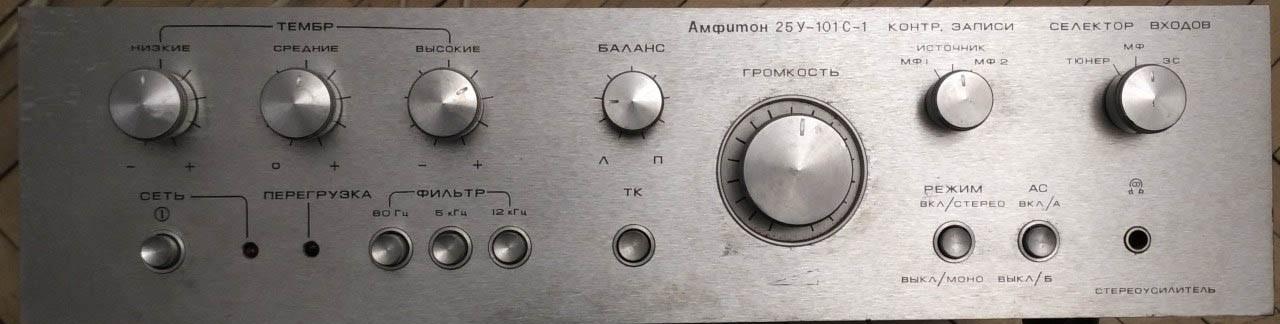

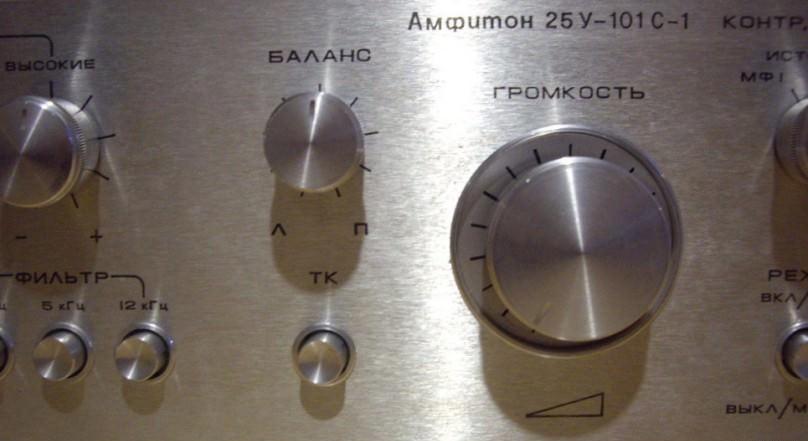

Усилитель схож внешне с АМФИТОН А1-01-3 стерео Hi-Fi. Корпус усилителя выполняется в двух модификациях: металлические с цветофактурным решением передней панели и в деревянном кожухе, отделанном под ценные породы дерева. Все органы управления (регуляторы громкости, тембра, баланса, кнопки переключения рода работ, индикатор и выключатель сети) расположены на лицевой панели. Гнезда для подключения датчиков входных сигналов, акустических систем, предохранители и колодки питания выведены на заднюю панель. Конструктивно усилитель собран из отдельных узлов. Все блоки выполнены печатным монтажом на отдельных платах.

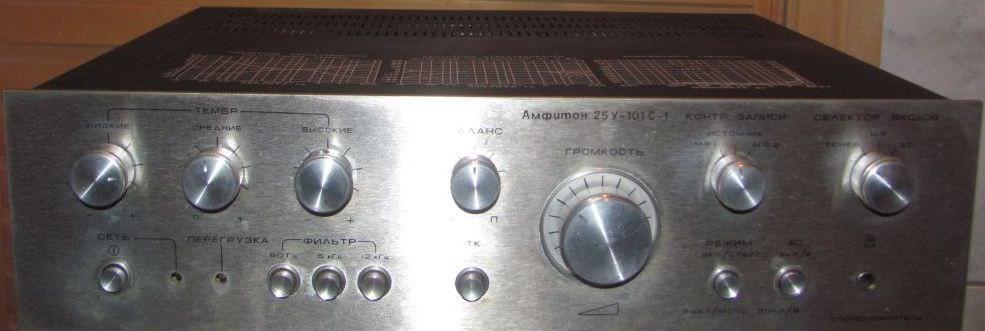

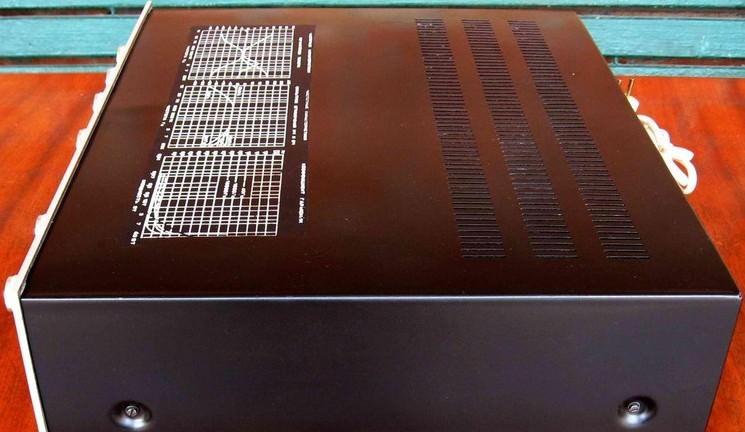

Вид сбоку:

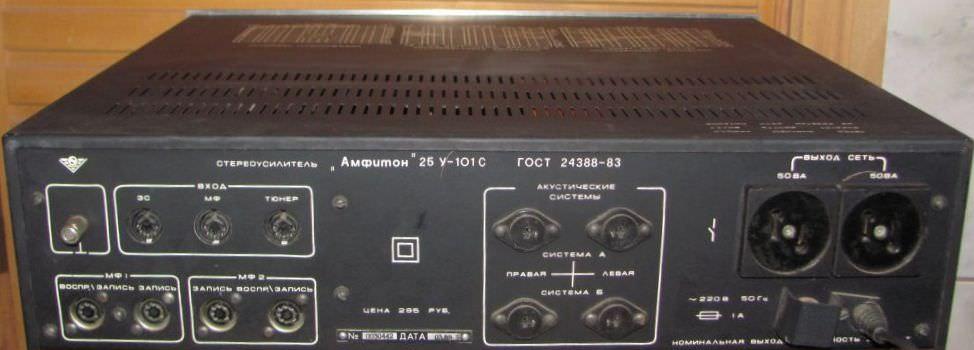

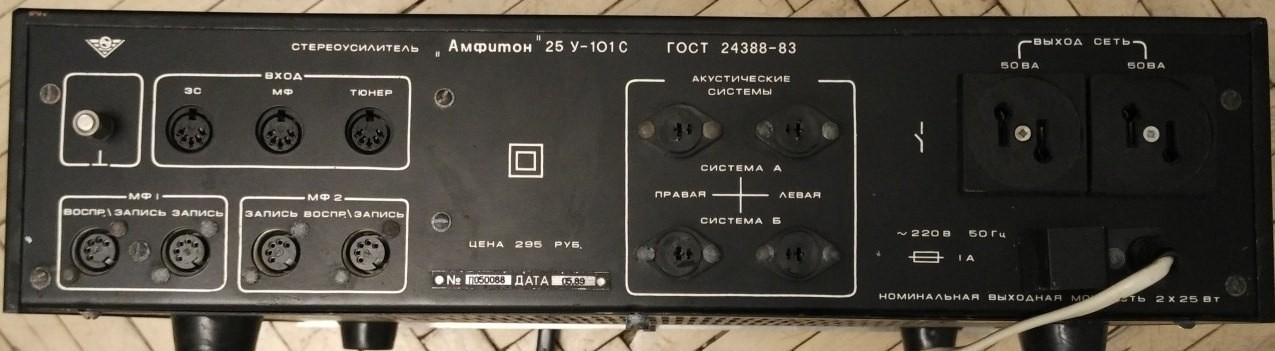

Задняя панель усилителя:

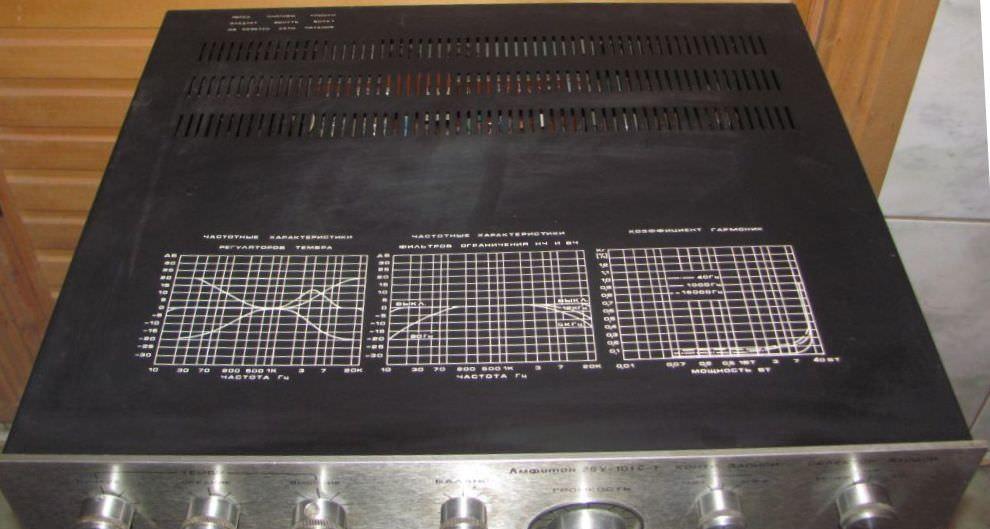

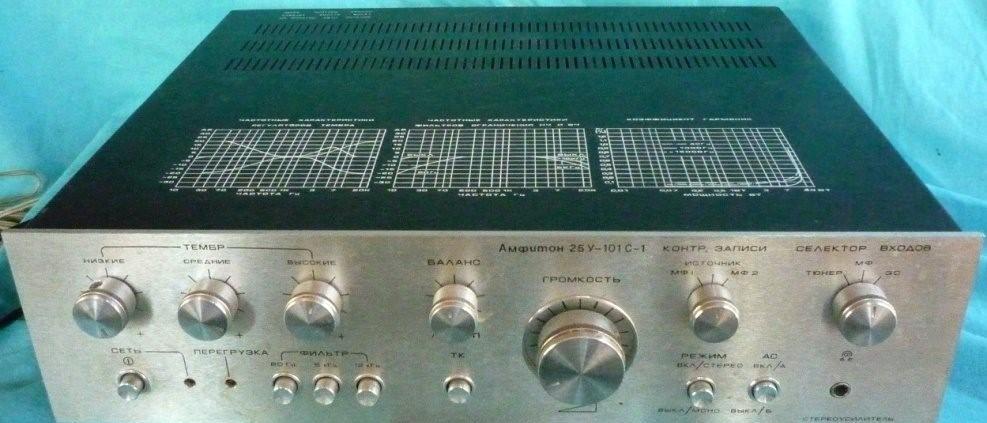

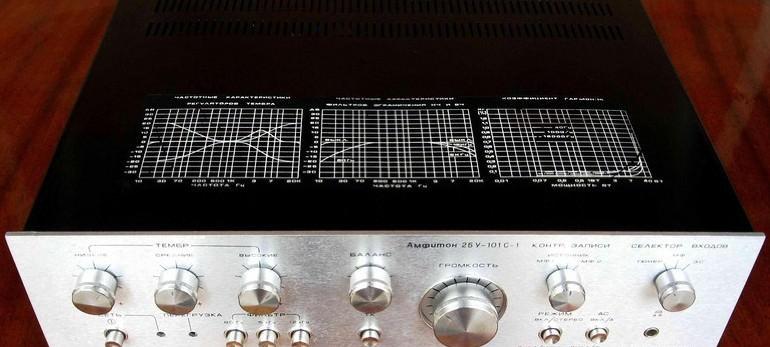

На верхней крышки видим знакомые кривые регулировок АЧХ:

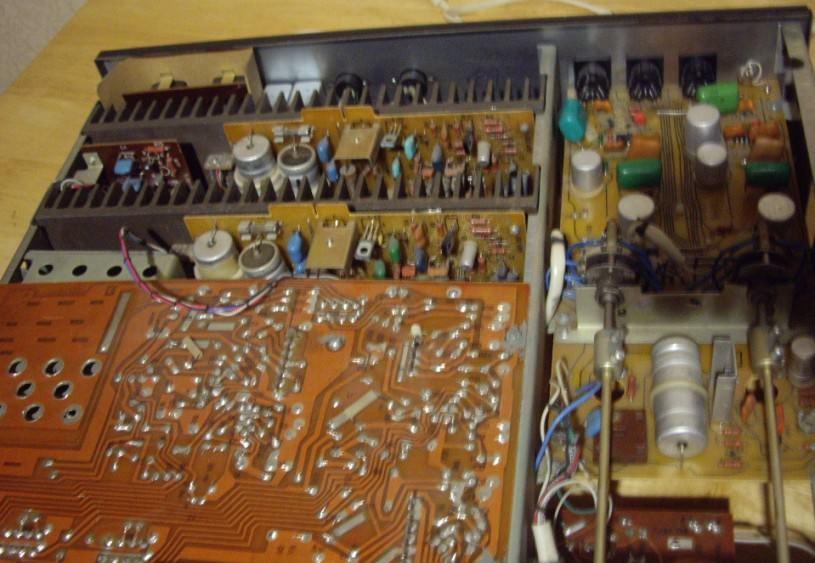

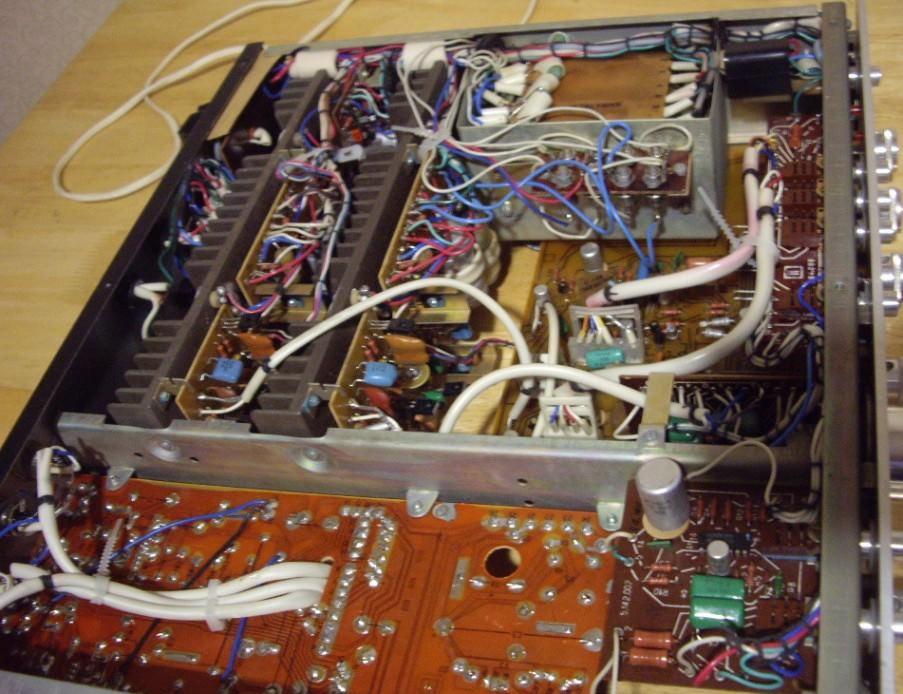

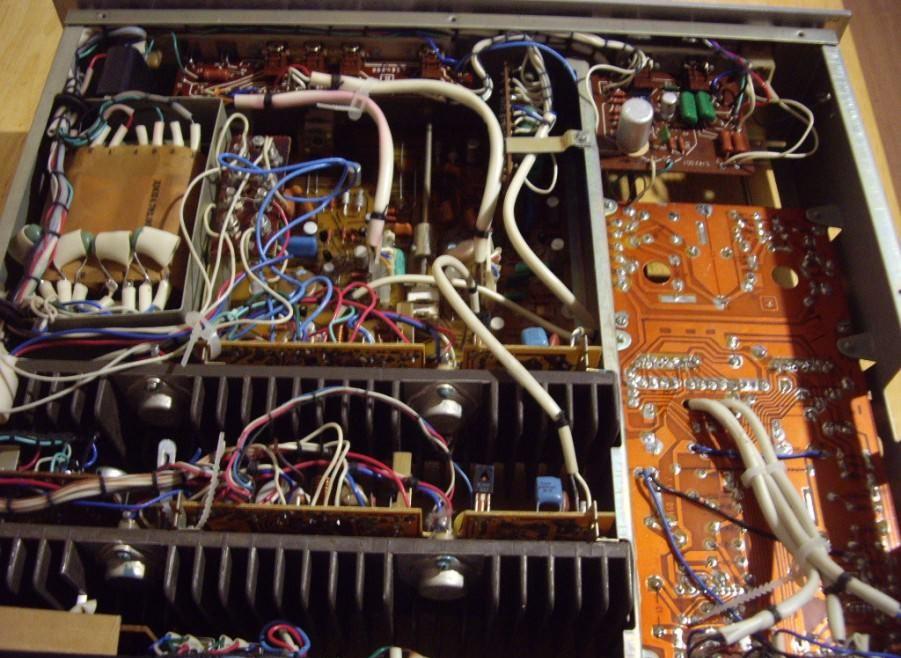

Внутри усилителя:

Для тех, кто интересуется ремонтом и схемотехникой, важно отметить, что данный усилитель конструктивно близок к АМФИТОН 35У-101 С, что упрощает поиск запчастей и понимание принципов работы. Если вам нужен более мощный вариант, обратите внимание на Высококачественный усилитель 20 Вт/4 Ом (Бать, Середа).

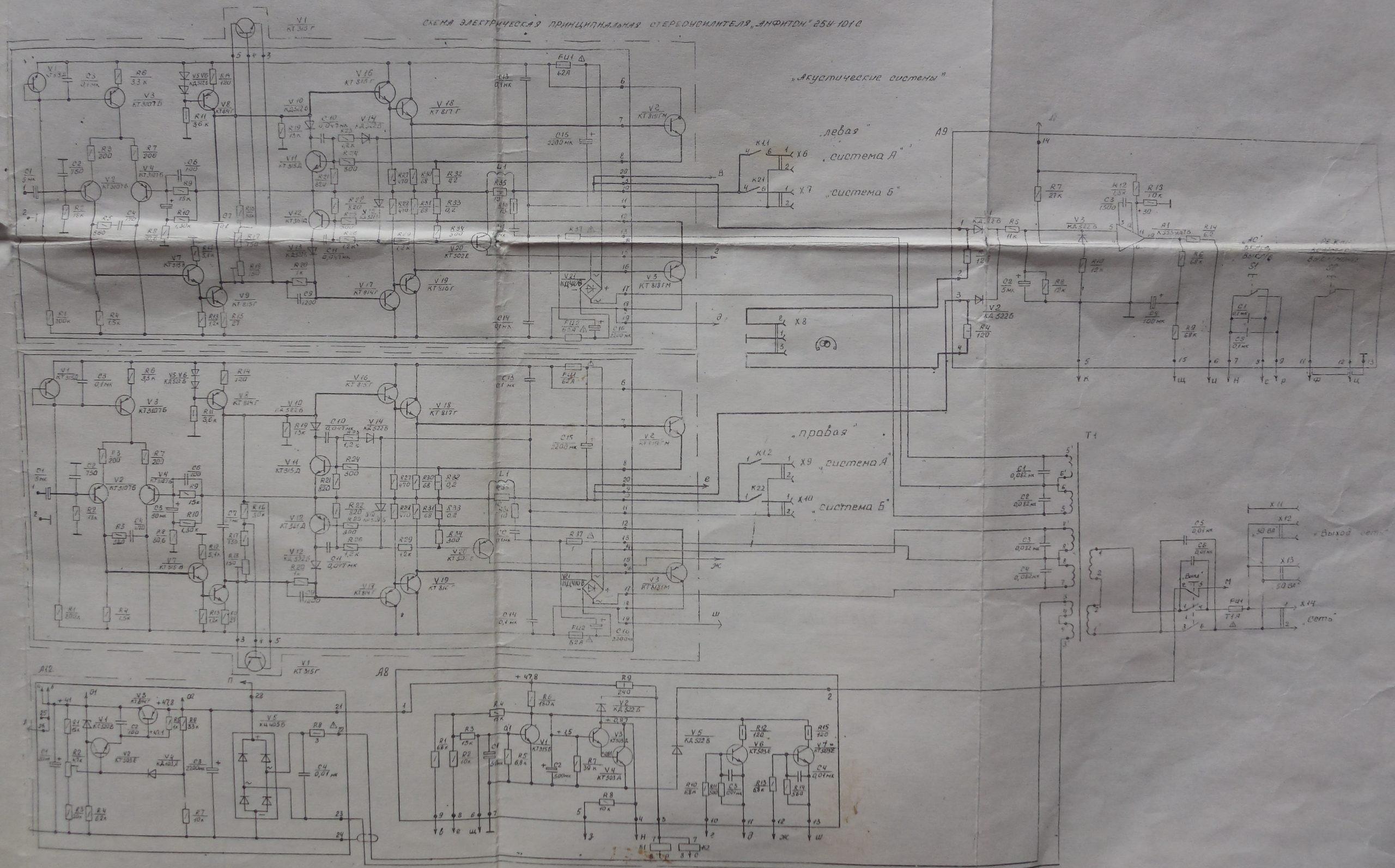

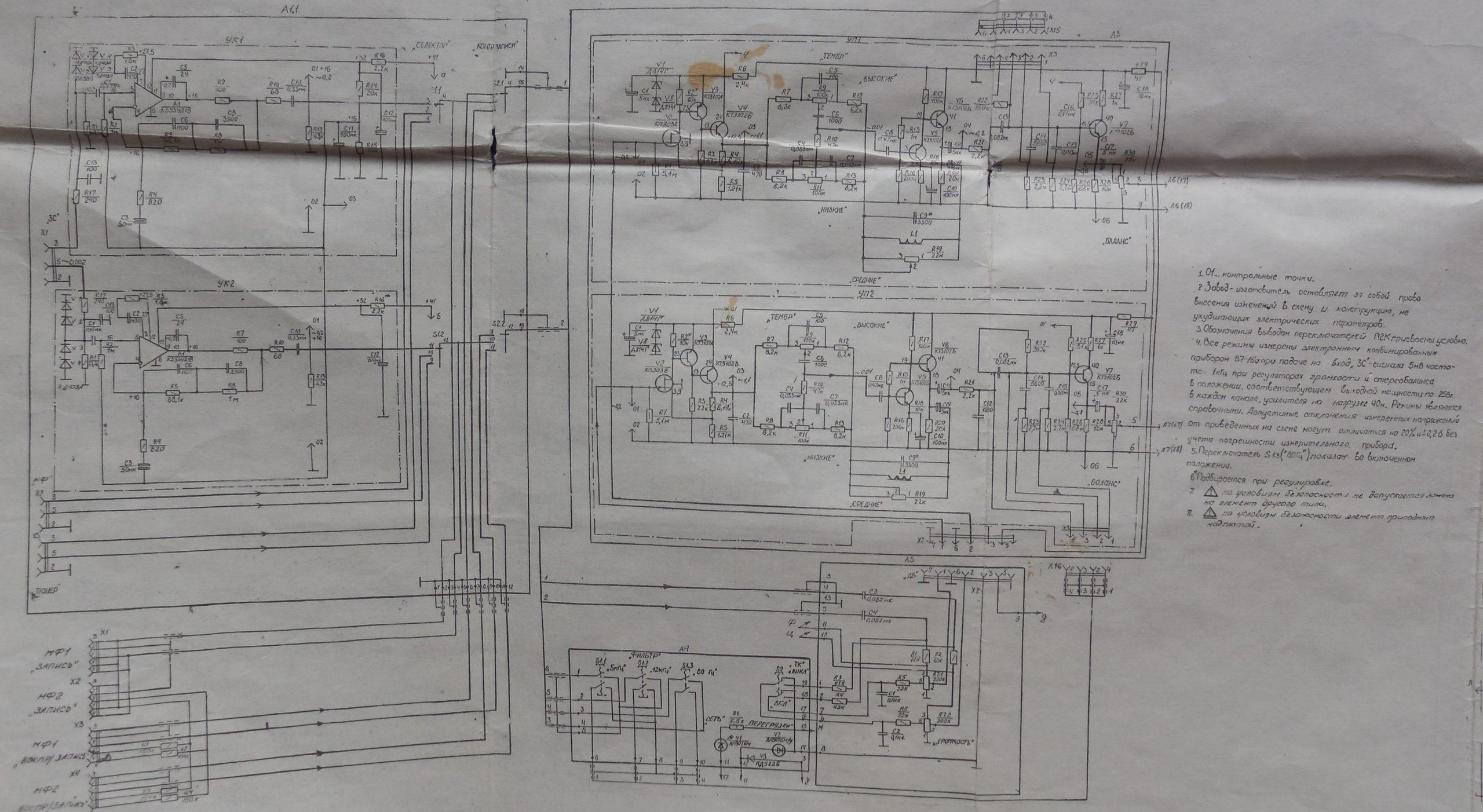

Электрические схемы 25У-101С (прислал Андрей Владимирович):
