Усилитель Амфитон-А1-01-1: характеристики и описание

Изготовитель: Львовское ЛПО им. Ленина, выпуск с 1982 года. Это легендарное предприятие, выпускавшее аудиоаппаратуру высочайшего для того времени класса. Модель Амфитон-А1-01-1 позиционировалась как усилитель высшего класса, что отражалось не только в качестве компонентов, но и в дизайне.

Назначение: усилитель «Амфитон-А1-01-1» высшего класса предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ при работе в помещении. Аппарат отлично подходит для создания домашней Hi-Fi системы, сопоставимой по качеству с современными аналогами, если говорить о «золотом веке» аудио.

Для тех, кто ищет альтернативные решения в линейке советского аудио, стоит обратить внимание на АМФИТОН А1-01-2 стерео Hi-Fi, который является логическим продолжением этой серии.

Технические характеристики Амфитон-А1-01-1

Аппарат демонстрирует отличные показатели для своего времени. Ниже приведены основные параметры, подтверждающие статус устройства как усилителя высшего класса:

• Диапазон воспроизводимых частот: 20 – 20000 Гц (стандартный Hi-Fi диапазон).
• Неравномерность АЧХ в диапазоне 20-20000 Гц: ±1,5 дБ (очень высокий уровень выравнивания).
• Сопротивление подключаемых АС: 4 Ом.
• Номинальная мощность: 20 Вт/4 Ом (достаточно для качественной акустики среднего размера).
• Коэффициент нелинейных искажений (КНИ): 0,3% (гарантирует чистоту звучания).
• Коэффициент гармоник в диапазоне 40-12500 Гц: 0,3%.
• Коэффициент общих интермодуляционных искажений: 0,6%.
• Переходные затухания между каналами на частотах 1-10 кГц: 30 – 40 дБ (хорошая развязка каналов).
• Рассогласование АЧХ каналов: не более 2 дБ.
• Относительный уровень шумов для входов: звукосниматель — 60 дБ, магнитофон — 70 дБ.
• Пределы регулировки стереобаланса: 20 дБ.
• Пределы регулировки тембра: 10 дБ.
• Потребляемая мощность от сети: 125 Вт.
• Габариты усилителя (ШхВхГ): 430х125х405 мм.
• Вес усилителя: 11,5 кг.

Для сравнения, более ранние модели, такие как АМФИТОН 35У-101 С, имели другую архитектуру, но Амфитон-А1-01-1 предлагает более современный для 80-х годов подход к коммутации и усилению.

Дизайн и конструктивные особенности

Усилитель имеет светлую переднюю панель и черный корпус. Корпус усилителя выполняется в двух модификациях: металлические с цветофактурным решением передней панели и в деревянном кожухе, отделанном под ценные породы дерева. Это делало устройство не только техникой, но и элементом интерьера.

Все органы управления (регуляторы громкости, тембра, баланса, кнопки переключения рода работ, индикатор и выключатель сети) расположены на лицевой панели, что обеспечивает удобный доступ пользователю.

Гнезда для подключения датчиков входных сигналов, акустических систем, предохранители и колодки питания выведены на заднюю панель. Конструктивно усилитель собран из отдельных узлов. Все блоки выполнены печатным монтажом на отдельных платах, что упрощает ремонт и обслуживание в случае необходимости.

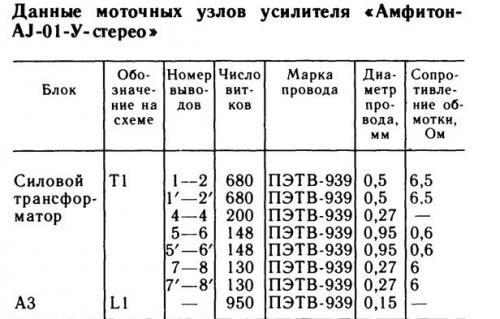

Схема Амфитон А1-01-У

Для радиолюбителей и специалистов по ремонту важно иметь под рукой оригинальную документацию. Ниже представлена схема, которая поможет разобраться в устройстве аппарата.

Руководство по эксплуатации, электрическая и монтажные схемы в большом разрешении от Владимира из Ульяновска.
