Амфитон Э-005C: профессиональный параметрический эквалайзер

Изготовитель: ЛПО им. Ленина, г. Львов, с 1989 года.

Амфитон Э-005C — это высококлассный параметрический эквалайзер советского производства, разработанный для точной настройки амплитудно-частотной характеристики (АЧХ) звукового тракта. Устройство предназначено для получения высокой верности воспроизведения звуковой программы, позволяя аудиофилам и инженерам корректировать звучание с хирургической точностью. В отличие от графических эквалайзеров, параметрическая архитектура дает полный контроль над каждым фильтром, что делает этот прибор незаменимым в профессиональных студиях и домашних аудиосистемах высокого класса. Ознакомиться с техническими решениями других производителей можно на примере Лорта Э-005С.

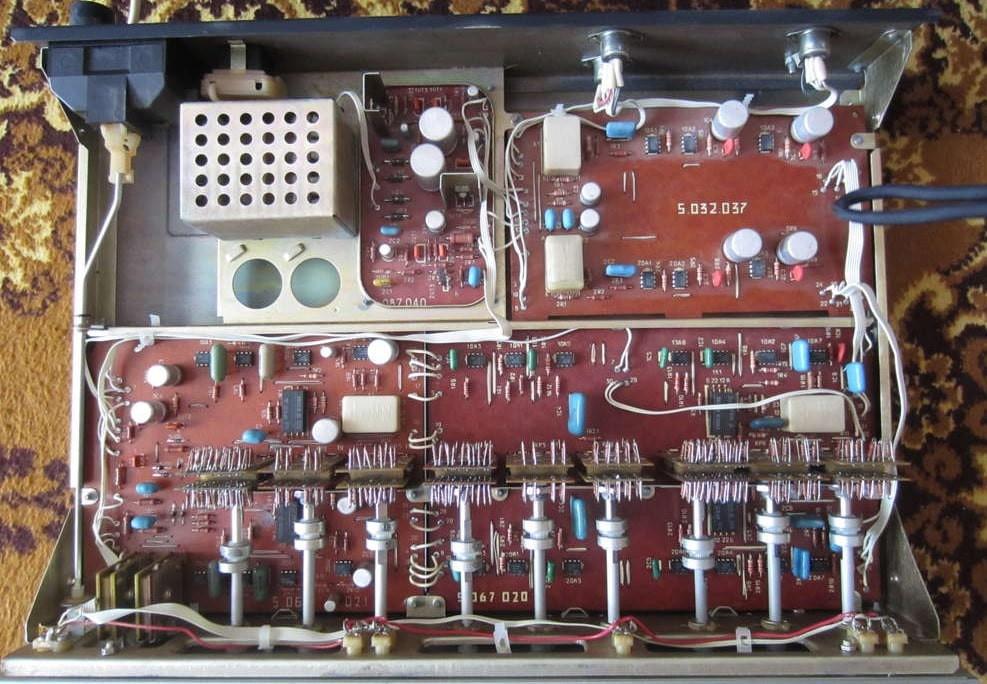

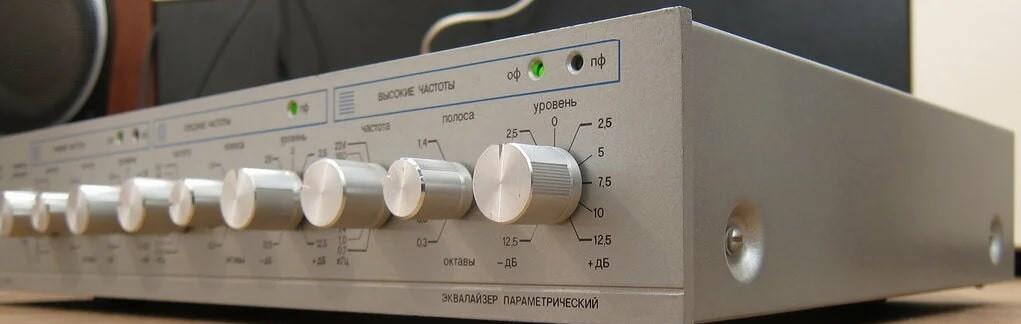

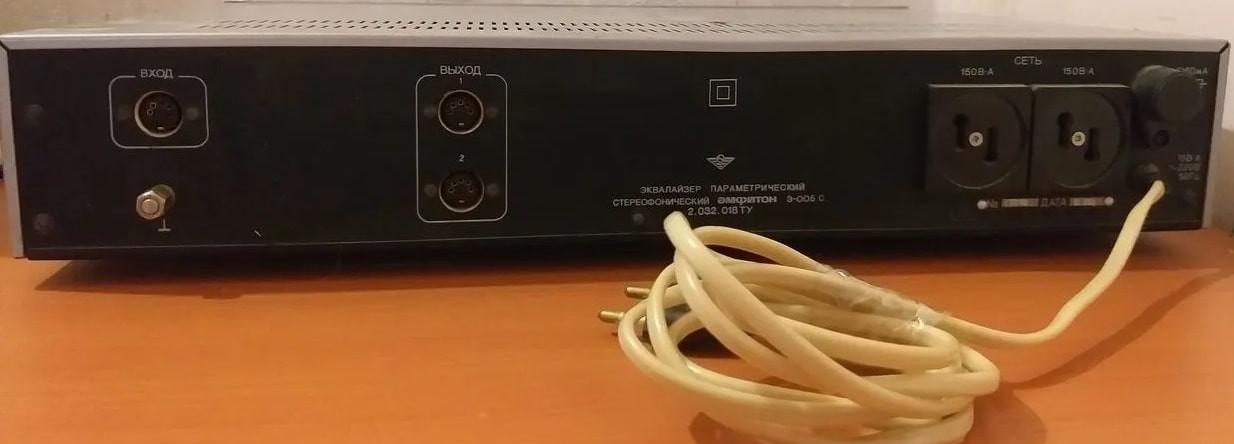

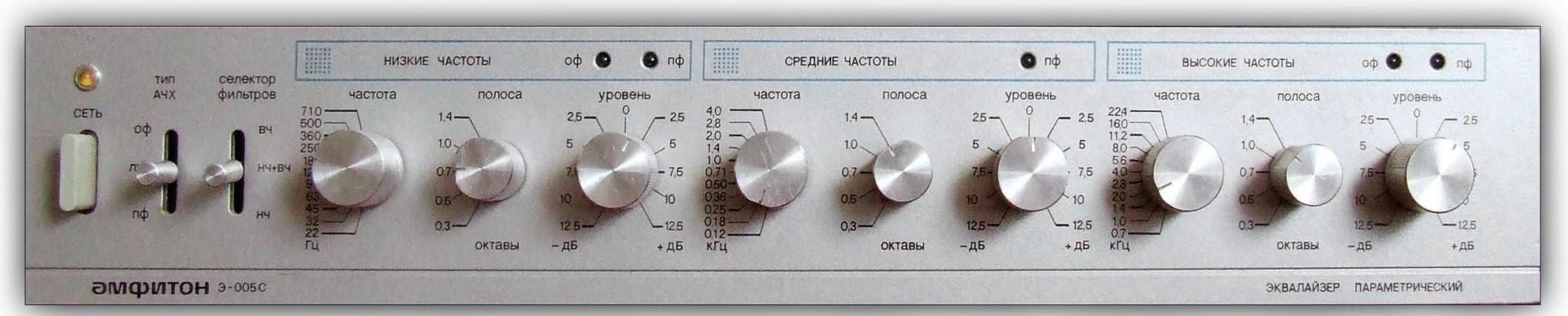

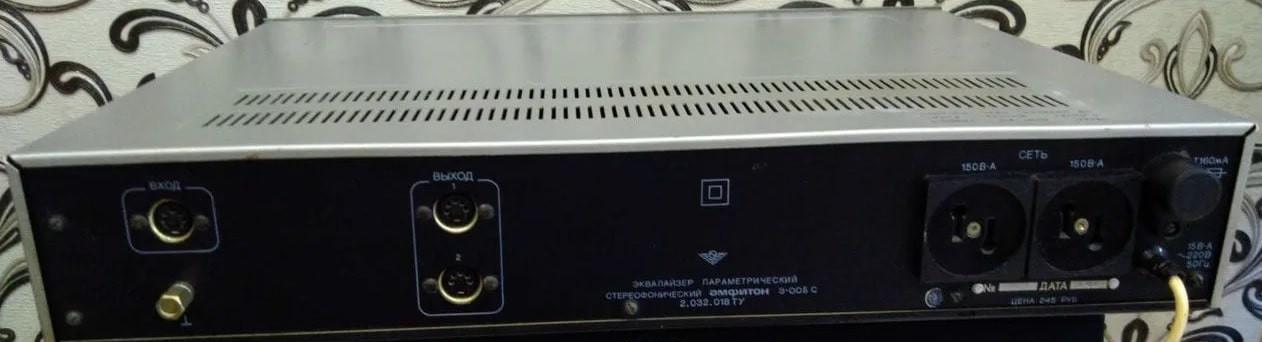

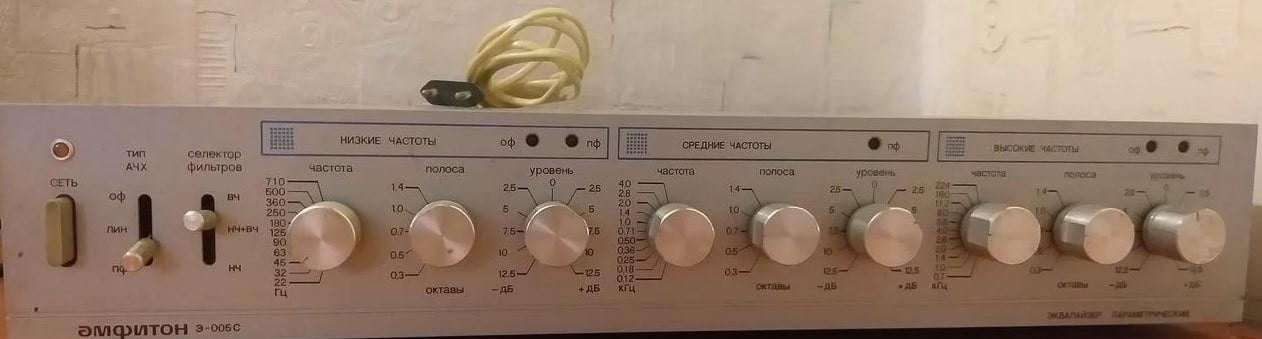

Амфитон Э-005C — параметрический эквалайзер

Технические характеристики Амфитон Э-005C

Прибор обладает выдающимися метрологическими показателями, характерными для аппаратуры класса Hi-End того времени:

Диапазон частот: 10 – 40000 Гц
Неравномерность АЧХ: ±0,3 дБ
Общие гармонические искажения: 0,005%
Интермодуляционные искажения: 0,025%
Переходное затухание между каналами: 60 дБ

Отношение сигнал/шум: 96 дБ
Выходное напряжение: 5 В
Выходное сопротивление: 1 кОм
Входное сопротивление: 47 кОм

Пределы регулировки частоты фильтров:

НЧ: 25 – 630 Гц
СЧ: 140 – 3550 Гц
ВЧ: 800 – 20000 Гц

Габариты и питание:

Потребляемая мощность от сети (220 В): 15 Вт
Габаритные размеры (ШхВхГ): 460х91х360 мм

Масса: 6,5 кг
Цена (историческая): 245 рублей

Обзор и особенности применения

Амфитон-005 является , в котором для каждой полосы осуществляется независимая друг от друга установка всех параметров. Таким образом, при использовании параметрического эквалайзера пользователь может очень точно подобрать нужную частоту и точно её отрегулировать. Это открывает широкие возможности для коррекции акустических дефектов помещения или компенсации недостатков других компонентов звукового тракта.

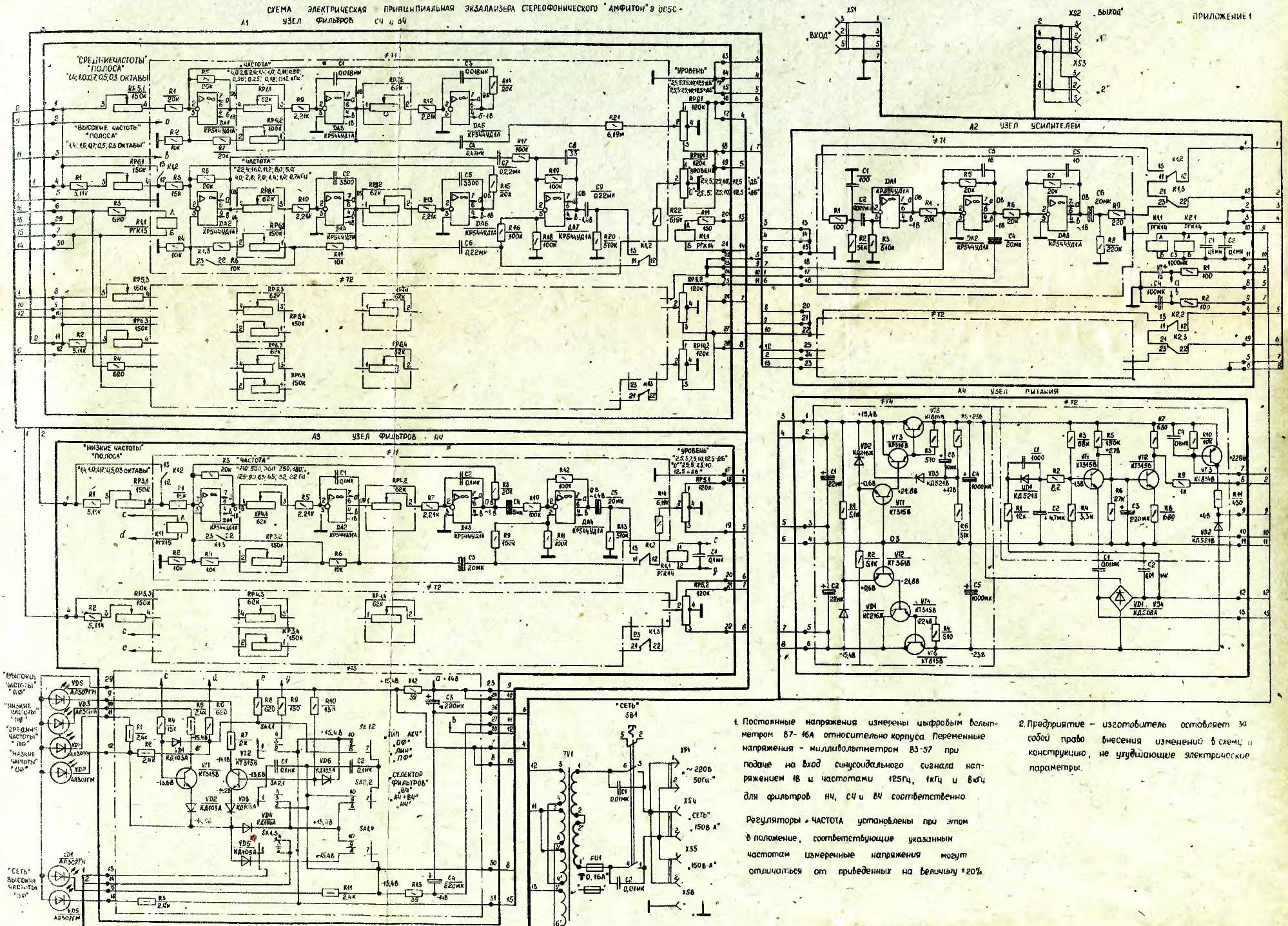

Эквалайзер Амфитон-005С рассчитан на совместную работу с предварительным усилителем или полным усилителем. Может быть использован с магнитофоном и другими устройствами. Важной особенностью конструкции является наличие устройства, предотвращающего щелчки при включении и отключении электрической сети, а также защита от коротких замыканий на выходе. Для сравнения схемотехнических решений можно изучить Электронику Э-06.

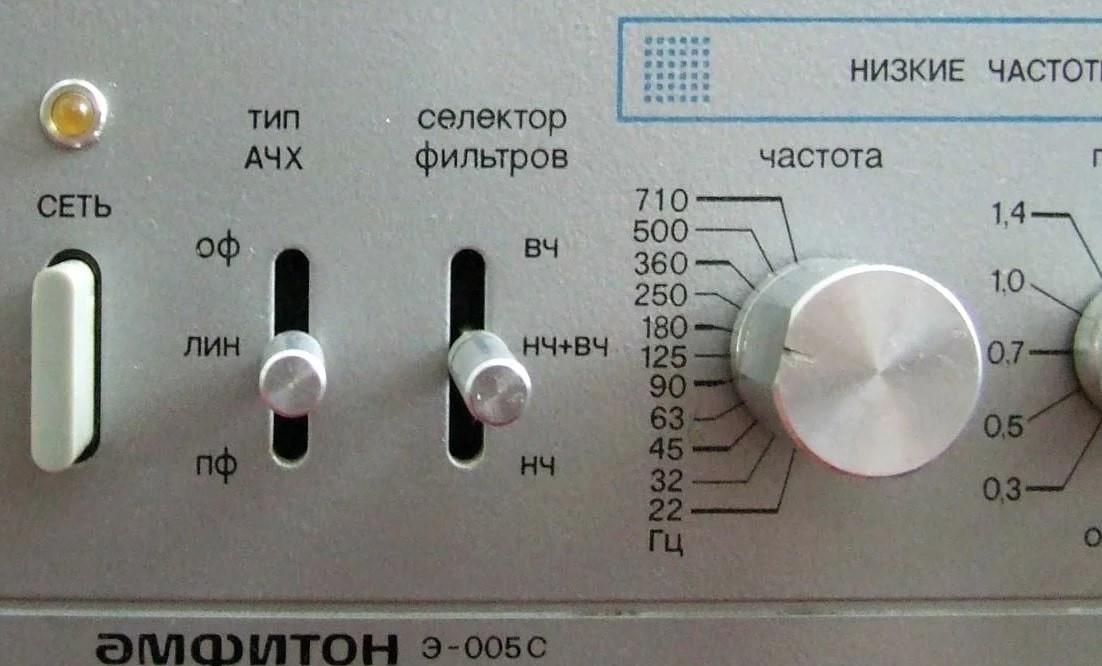

Дискретные регуляторы частоты настройки, полосы пропускания и уровня усиления фильтров позволяют с высокой точностью производить коррекцию в обоих каналах эквалайзера и оперативно устанавливать необходимую характеристику коррекции. Такая точность управления особенно востребована при настройке сложных многополосных систем.
