Усилитель Lvpin LP-838: обзор, характеристики и применение

Рынок автоаудио и портативной акустики переполнен дешевыми китайскими решениями, и усилитель Lvpin LP-838 — яркий тому пример. Это компактный усилитель класса AB конфигурации 2.1, который часто выбирают для бюджетных проектов. В этом обзоре мы разберем его технические характеристики, схемотехнику и реальный опыт использования, чтобы вы могли понять, стоит ли он своих денег.

Производитель: Китай.
Цена: 17 – 18 долларов с доставкой.

Решил и я приобрести данный усилитель, но не для себя. Держа в руках, расскажу немного о нем с своей стороны. Для сравнения, более мощные решения, такие как стерео усилитель XH-M189 на TPA3116D2, предлагают другую производительность, но LP-838 выигрывает в компактности и цене.

Технические характеристики

Основные параметры усилителя Lvpin LP-838:

• Выходная мощность: 3х20 Вт (два канала для колонок + один для сабвуфера)
• Сопротивление нагрузки на выходах: не менее 4 Ом
• Коэффициент гармоник (THD) на 1000 Гц: 0,1%
• Соотношение сигнал/шум: 80 дБ
• Напряжение питания: 12-18 В (DC)
• Ток потребления: более 3А
• Размеры (ШхВхГ): 140х34х126 мм
• Вес: 0,25 кг

Описание и особенности применения

Основное назначение усилителя – применение в авто и мото, где есть наличие постоянного напряжения 12 В. Если питать от сети, то необходимо позаботится о качественном блоке питания, так как фон и шум усилитель очень хорошо подхватывает. При подаче питания 18 В усилитель выключился, через некоторое время заработал, но питание я уже подавал 12 В под нагрузкой, так что питание 18 В является сомнительным, но может мне попался такой аппарат.

Производится в двух цветах – алюминий и черный крашенный алюминий. Корпус усилителя выполнен из алюминия и представляет собой единую конструкцию, за исключением передней и задней панели. Корпус так же служит радиатором для отвода тепла от микросхем. Сам корпус выполнен хорошо, но стык передней и задней панелей оставляет желать лучшего.

На передней панели выведены ручки регулятора низких и высоких частот, ручка громкости, ручка громкости басового канал, вход «миниджек», кнопка включения и два светодиода. Надписи сделаны кривовато и плохо отпечатаны.

На задней панели находится вход усилителя, выходы на два канала + один отдельный на сабвуфер (включается через переходник) и гнездо подключения питания.

Внутреннее устройство

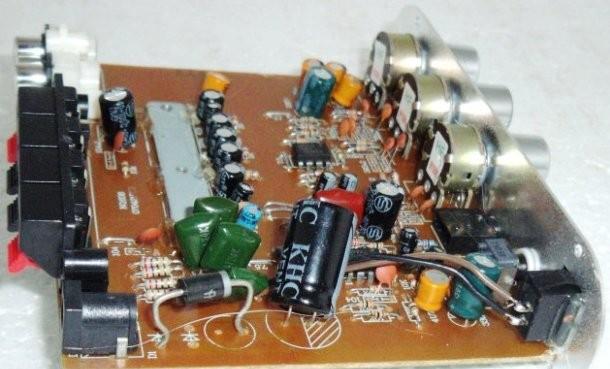

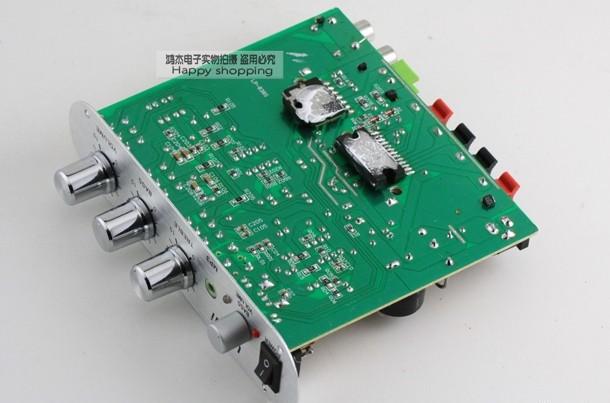

Внутри все не так уж и тесно. Пайка выполнена на одностороннем стеклотекстолите. Перед извлечением платы нужно открутить винты, которые прижимают микросхемы к корпусу. Микросхемы, используемые в данном усилителе: TDA7057AQ – на акустические системы + TA8201AK на сабвуфер.

Выводы

Комплектующие здесь конечно низкого качества, но и цена не высокая, так что, сколько заплатили то и получили, обижаться на производителя смысла нет. Самое главное это то, что за такие деньги он еще и работает. Для тех, кто ищет более качественную акустику для таких усилителей, рекомендую посмотреть на широкополосники на Visaton BG20.

Автор: LDS, специально для
