AN5279 — УМЗЧ 7 Вт

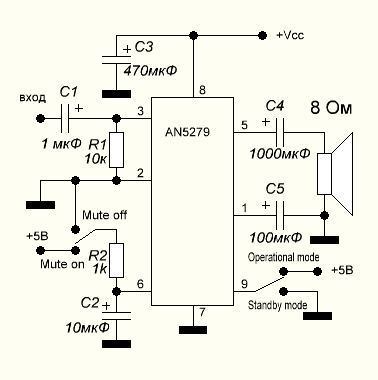

AN5279 — одноканальный усилитель низкой (звуковой) частоты с функциями STANDBY и MUTE, с максимальной выходной мощностью 7 Вт на нагрузке 8 Ом. Усилитель имеет фиксированный коэффициент усиления 34 Дб, ток покоя не более 25 мА, имеется встроенная тепловая защита и защита от КЗ выхода. Усилитель содержит минимальный набор внешних элементов, после сборки в настройке не нуждается.

Основные технические характеристики:

• Напряжение питания от 10 В до 24 В (26 В — максимально допустимое)
• Частотный диапазон от 20 до 20000 Гц
• Ток покоя 25 мА (50 мА максимум)
• КНИ не более 0,2% при Uвх = 57 мВ
• КНИ при максимальной выходной мощности 10 %
• Фиксированный коэффициент усиления 32…36 Дб
