Сталь АРМКО (10880): характеристики, свойства и применение в электротехнике

АРМКО (чистое железо) — это низкоуглеродистая нелегированная сталь, в которой суммарное содержание примесей составляет менее 0,1%. Благодаря высокому содержанию основного элемента (железо Fe до 99,92%) сплав классифицируется как технически чистое железо. Название АРМКО происходит от аббревиатуры американской компании American Rolling Mill Corporation, также материал известен под марками 10880 и Э10. Для специалистов, интересующихся обработкой поверхности металлов, полезно знать о методах окраски металлов под алюминий, так как эстетичный вид чистого железа часто требует дополнительной защиты или декорирования.

Основная сфера применения АРМКО — изготовление электротехнических изделий, работающих в постоянных и медленно меняющихся магнитных полях. К ним относятся сердечники и полюсные наконечники электромагнитов, детали реле и трансформаторов. В металлургии материал используют как основу для создания магнитных сплавов и как шихту при производстве легированной стали. Кроме того, дизайнеры ценят АРМКО за его уникальный эстетичный внешний вид.

Технические характеристики стали АРМКО

Плотность: 7850 кг/м³

Предел текучести: 120 МН/м²

Предел прочности: 260 МН/м²

Относительное сужение: 60%

Относительное удлинение: 30%

Ударная вязкость: 2 МДж/м²

HB = 420 МН/м² (1 МН/м² × 0,1 кгс/мм²)

Чистое железо делится на карбонильное или электролитическое в зависимости от способа изготовления. Карбонильное получают при термическом разложении пентакарбонила железа и рафинируют в токе водорода. Электролитическое производят методом электролитического рафинирования в расплавленных солях и поставляют в виде порошка или кусков. Для обеспечения долговечности электротехнических компонентов, таких как чипы компании Analog Devices, часто требуются материалы с высокой стабильностью свойств, что делает АРМКО востребованным в высокоточной электронике.

Основные свойства АРМКО-железа

• высокая устойчивость к коррозии;
• чрезвычайная пластичность, поддаётся штамповке и глубокой вытяжке при комнатной температуре;

• хорошо сваривается без подогрева и последующей термообработки;
• высокая электрическая проводимость;
• повышенное удельное электрическое сопротивление;
• высокое магнитное насыщение;
• небольшая коэрцитивная сила – 66 А/м (0,83 Э);
• высокий уровень остаточной индукции;
• высокий коэффициент магнитной проницаемости 10 мГн/м (8000 Гс/Э);
• зауженная петля гистерезиса.

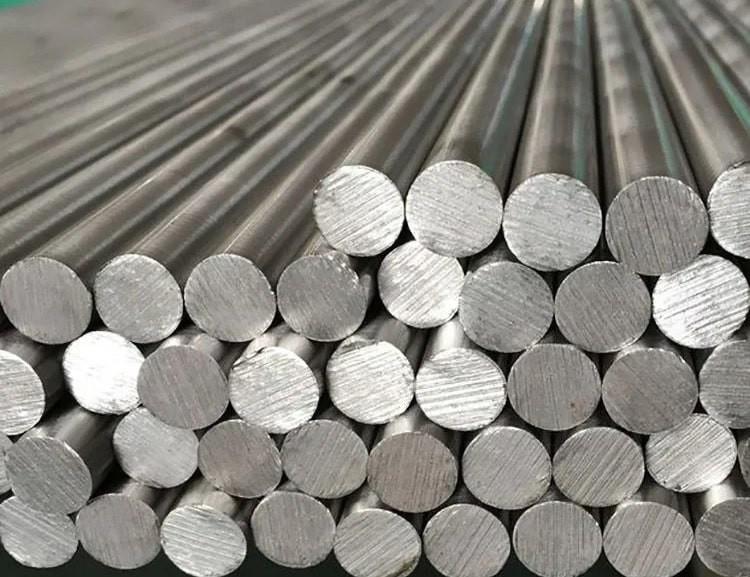

Сталь АРМКО производится в виде листов и стержней. В зависимости от технологии производства материал подразделяется на горячекатаный, холоднокатаный и калиброванный. Твердость горячекатаного листового проката из стали АРМКО составляет 131 МПа. Предел прочности при растяжении стали, произведенной горячекатаным способом, имеет 270 МПа. Временное сопротивление разрыву у калиброванного проката лучше в 1,3 раза и составляет до 350 МПа. При этом у первого вида относительное удлинение после разрыва в 6 раз больше и составляет 24%, тогда как у калиброванного проката оно всего 6%.

Содержание примесей АРМКО

• углерод – 0,025 %
• марганец – 0,035 %
• кремний – 0,05 %
• фосфор – 0,015 %
• сера – 0,025 %
• медь – 0,05 %

Высокая чистота материала обеспечивает стабильность магнитных свойств, что критически важно для применения в чувствительных системах, таких как аудиоусилители TAOC FC7000 и другом Hi-Fi оборудовании.
