BA5208AF — маломощный УЗЧ

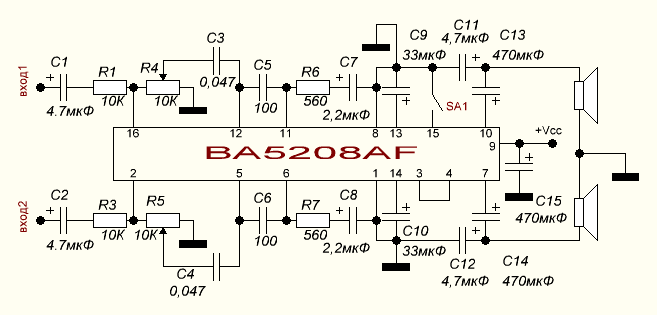

На ИМС BA5208AF можно собрать простой маломощный усилитель звуковой частоты, главной особенностью данного усилителя является низкое напряжение питания от 2 до 4 В.

Переключатель SA1 выполняет функцию «MUTE» (ступенчатое уменьшение усиления до 0 dB при включении или выключении напряжения питания, для устранения щелчков в звуковом тракте на время переходных процессов установления режимов работы активных элементов схемы). Так же микросхема оснащена защитой выхода от короткого замыкания в нагрузке. Микросхема при работе на максимальной мощности не нуждается в радиаторе охлаждения.

Технические характеристики:

• минимальное напряжение питания 2 В
• максимальное напряжение питания 4 В
• максимальная выходная мощность 200 мВт на канал
• ток покоя 14 мА
• сопротивление нагрузки 4 Ом
• частотный диапазон от 20 до 20000 Гц
• КНИ при выходной мощности 100 мВт (на канал) на частоте 1 кГц не более 0,05%
• КНИ при выходной мощности 200 мВт (на канал) на частоте 1 кГц 10%
