Bang & Olufsen Beovox P 30: характеристики и история настенной акустики

Изготовитель: Bang & Olufsen (B&O), г. Струер, Дания. Период выпуска: 1975–1980 годы.

Акустическая система Beovox P 30 стала одним из ярких примеров скандинавского подхода к дизайну аудиофильской техники середины 70-х. Разработанная под руководством знаменитого дизайнера Якоба Йенсена (Jacob Jensen), эта модель входила в легендарную серию «P» (Uniphase). В отличие от традиционных напольных или полочных колонок, P 30 позиционировалась как компактное решение для интеграции в интерьер, что роднит её с другими успешными проектами того времени, такими как Grundig Box 40a, ориентированными на эстетику и функциональность.

Технические характеристики Beovox P 30

Beovox P 30 представляет собой 2-полосную акустическую систему закрытого типа (Acoustic Suspension). Несмотря на компактные габариты, инженеры B&O удалось добиться достойного расширения низких частот за счет точной настройки кроссовера и использования качественных комплектующих.

• Акустическое оформление: Закрытый ящик
• Диапазон частот (АЧХ ±4…-8 дБ): 49 – 20 000 Гц

• Номинальная мощность: 30 Вт
• Музыкальная мощность: 50 Вт

• Импеданс: 4 – 8 Ом
• Коэффициент гармоник (THD):
  • В диапазоне 250 – 1000 Гц: < 2%
  • Выше 2000 Гц: < 1%


• Внешние размеры (ВхШхГ): 540 х 300 х 90 мм
• Вес одной колонки: 5 кг

Установленные динамики

Сердцем акустики стали два динамика, подобранных для обеспечения баланса между теплым низом и прозральным верхом:

• НЧ-динамик: 160 мм (Philips AD 7066/W4)

• ВЧ-динамик: 25 мм (SEAS H-086)

Описание конструкции и дизайна

Beovox P 30 был спроектирован как панельная (настенная) АС, что было особенно актуально для интерьеров 70-х годов, где ценилось освобождение пространства. При общей глубине всего 90 мм, внутренний объем ящика составляет почти 13 литров (из которых чистый объем — около 9 литров). Это позволило добиться достаточно глубокого баса для таких габаритов, хотя и с некоторыми ограничениями по уровню давления на самых низких частотах по сравнению с напольными системами.

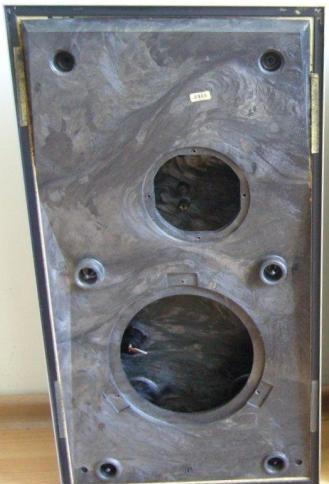

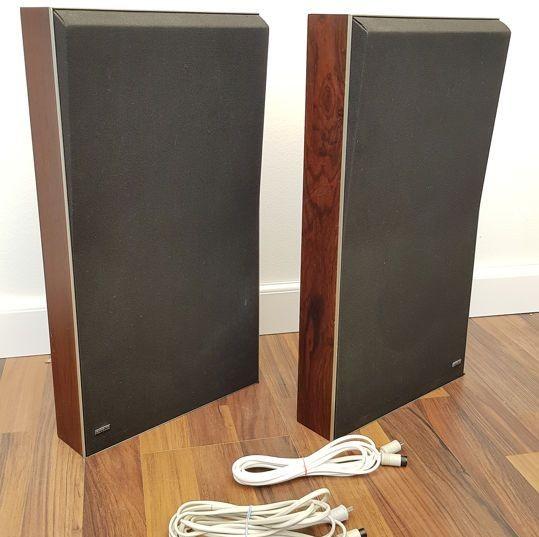

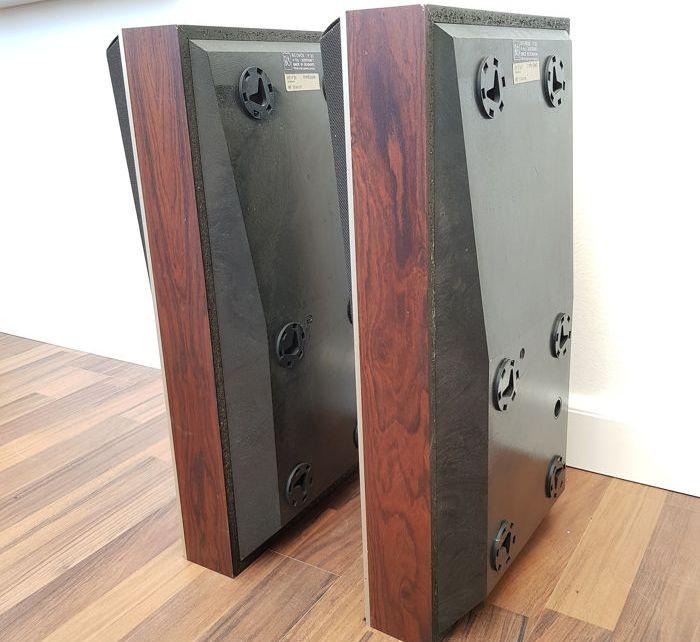

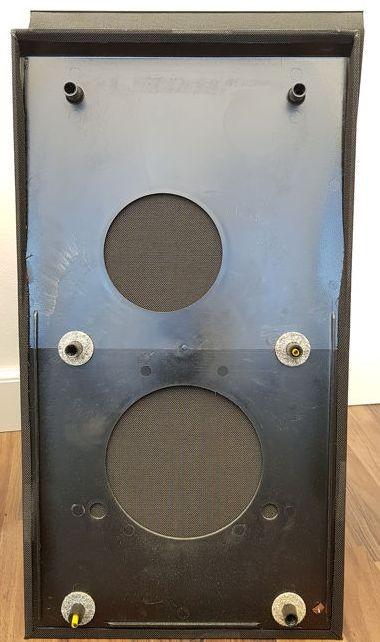

Корпус выполнен из ДСП, тогда как лицевая и задняя панели изготовлены из прочной смолы, что придавало изделию характерный для B&O современный вид. Гриль съемный, пластиковый, обтянутый качественной тканью, которая минимизирует акустические помехи.

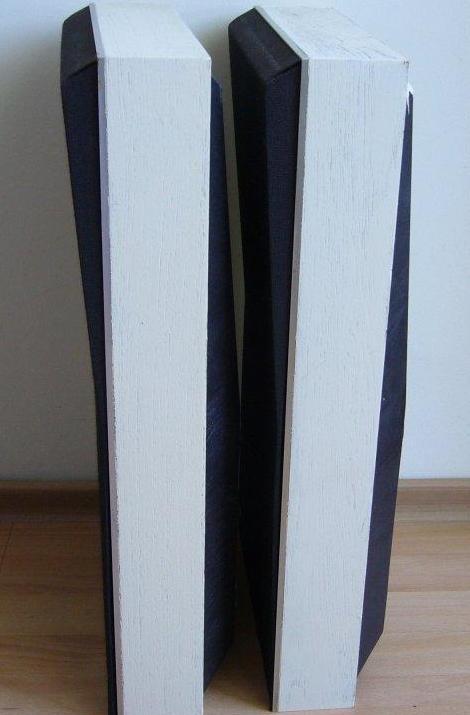

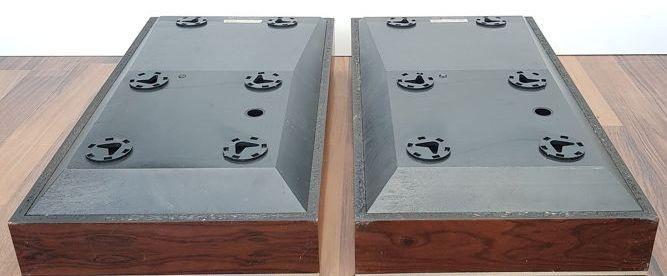

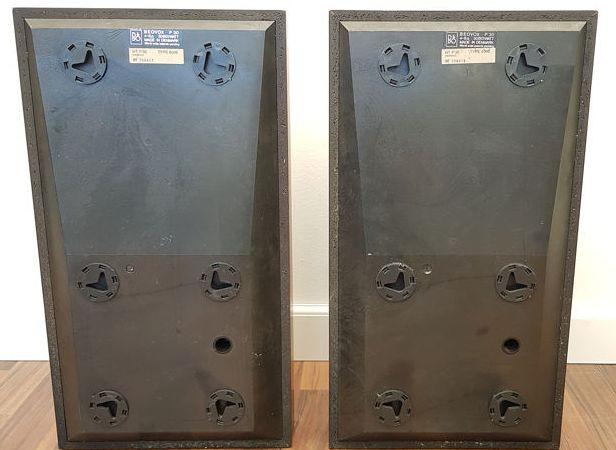

Особенностью конструкции является наклонная лицевая панель. Наклон сфокусирован в центральной части, благодаря чему излучатели динамиков направлены непосредственно на слушателя, улучшая стереопанораму и снижая влияние отражений от стен. На задней панели предусмотрены специальные крепежные отверстия для надежного монтажа на стену.

История модели и место в линейке B&O

Beovox P 30 занимал позицию самой компактной настенной колонки в серии «P». Рядом с ней стояла более крупная модель Beovox P 45. Эти системы стали вершиной развития концепции настенного монтажа у B&O в 70-х годах. После снятия P 30 и P 45 с производства, компания на некоторое время свернула выпуск настенных громкоговорителей, сосредоточившись на других форматах. Возвращение к этой нише произошло лишь в конце 80-х с выходом модели Beovox 3000.

Интересно отметить, что акустический характер P 30 имеет определенные параллели с советскими системами, ориентированными на домашнее использование, например, Романтика 50У-236С, хотя подходы к конструированию и материалам у датчан и советских инженеров кардинально различались.

Разборка и замена динамиков

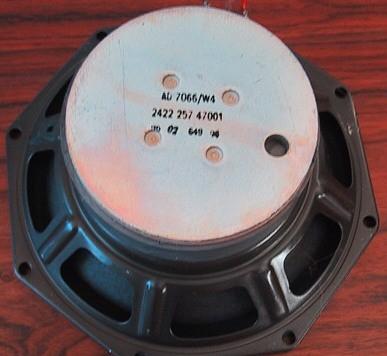

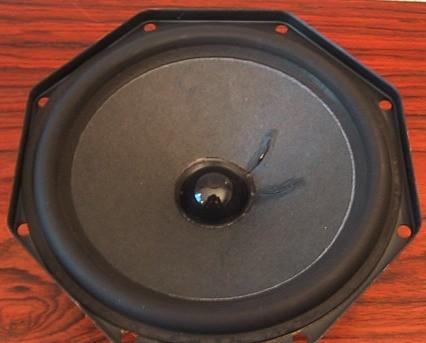

Для владельцев, желающих восстановить или модернизировать свои колонки, важно знать особенности установленных излучателей. НЧ-динамик Philips AD 7066/W4 оснащен конусным бумажным диффузором и резиновым подвесом, что обеспечивает мягкий и теплый бас.

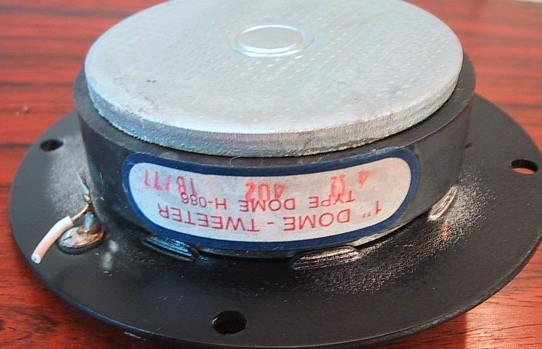

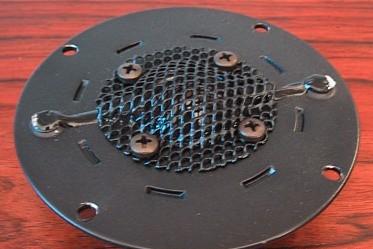

ВЧ-динамик SEAS H-086 выполнен по купольной схеме с тканевой мембраной. Такие динамики славятся плавностью звучания и отсутствием резких пиков на высоких частотах, что характерно для всего звучания B&O того периода. Однако со временем ткань может деградировать, требуя замены на современные аналоги или оригинальные запчасти SEAS.

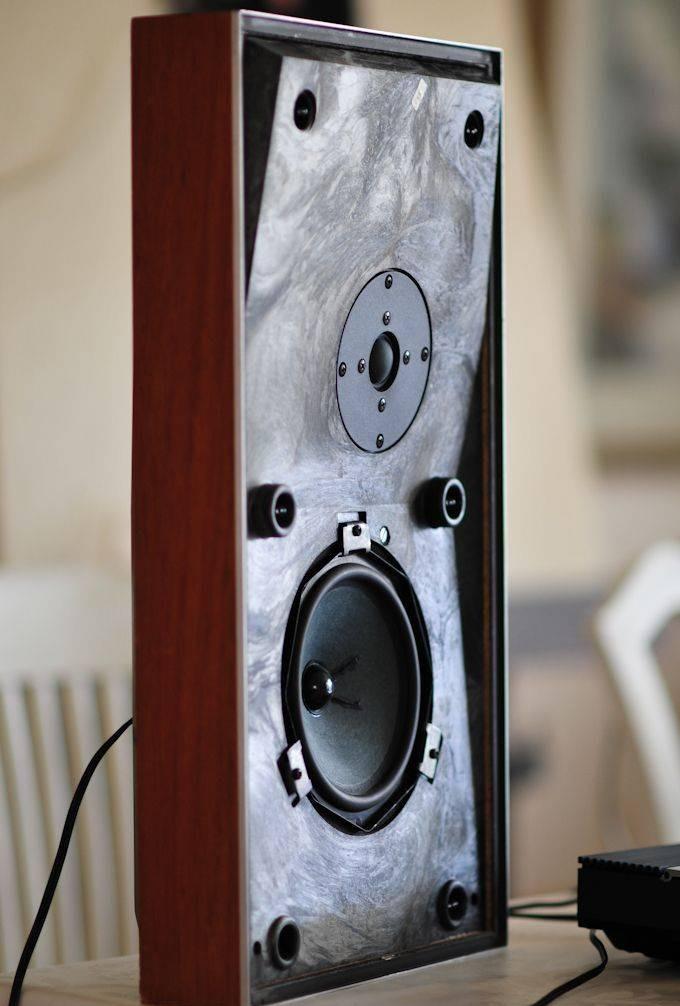

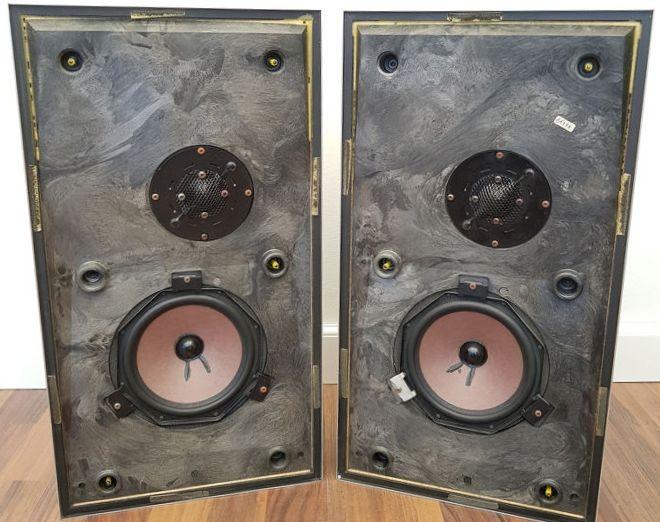

P30 с замененным ВЧ динамиком:

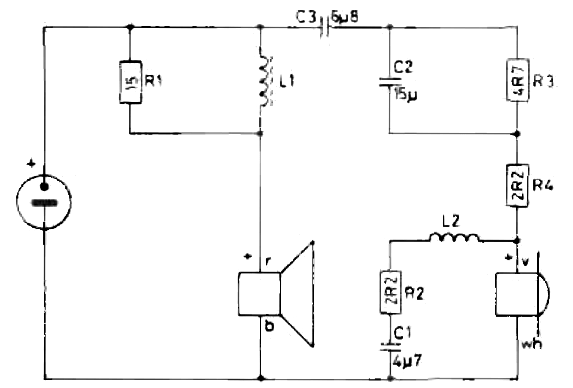

Электрическая схема кроссовера

Электрическая схема P30:

Для получения более детальной информации по ремонту и схемам других моделей B&O, рекомендуется посетить профильные сообщества, например, форум по схемам Bang & Olufsen.
