Бесшумный регулятор громкости на транзисторах: схема и описание

Приветствуем вас на странице с подробным разбором схемы бесшумного регулятора мощности, разработанной радиолюбителем А. Рыштуном. Данное устройство представляет собой эффективную альтернативу традиционным механическим потенциометрам, которые со временем теряют качество контакта и вносят шумы в аудиосигнал. Если вы планируете модернизацию своего простого Hi-Fi усилителя, эта схема станет отличным решением для улучшения чистоты звука и повышения общей чувствительности системы.

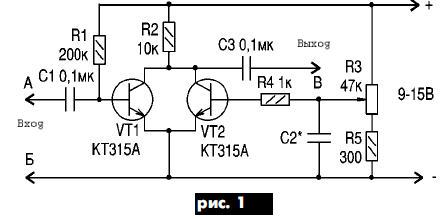

Схема, представленная на рисунке ниже, полностью заменяет любой потенциометр в регуляторе громкости. Основа устройства — специфическое соединение двух транзисторов, обеспечивающее плавное и бесшумное управление сигналом.

Принцип работы схемы

Ключевым элементом данной конструкции является каскад на двух транзисторах разной структуры. Рассмотрим логику его работы подробнее:

• VT1 (Усиление): Этот транзистор выполняет функцию основного усилителя аудиосигнала.
• VT2 (Регулировка): Транзистор управляет усилением первого элемента путем изменения коэффициента передачи коллектор-эмиттер (Vкэ).

Механика регулировки выглядит следующим образом:

1. Нижнее положение ползунка R3: Транзистор VT2 полностью закрыт. В этом состоянии он не влияет на работу VT1, и коэффициент усиления каскада достигает максимума. Звук на выходе будет максимальным.
2. Среднее положение: При движении движка вверх по схеме происходит шунтирование сигнала на VT1. Одновременно с этим уменьшается выходное напряжение, что приводит к плавному снижению громкости.
3. Верхнее положение ползунка: Коэффициент передачи каскада падает до 0, полностью заглушая сигнал.

Технические преимущества и характеристики

Использование данной схемы вместо обычного потенциометра дает ряд существенных преимуществ для аудиофилов и конструкторов:

• Отсутствие механических шумов: Потенциометр регулирует нелинейный ток, а не имеет скользящего контакта. Переходной контакт и паразитная индуктивность не влияют на звук, исключая характерное «хрустение» при вращении ручки.

• Повышение чувствительности: Применение этой схемы в 1,5–2 раза повышает чувствительность усилителя. Это позволяет получить максимальную громкость даже при слабом входном сигнале от источника.
• Простота подбора деталей: Транзисторы в схеме можно применить любые, но одной структуры (полярности). Это упрощает процесс сборки и поиск компонентов.

Для тех, кто интересуется схемотехникой предусилителей, рекомендуем ознакомиться с материалом о стерео-предусилителе на LA3161, который отлично сочетается с данным регулятором.

Необходимые компоненты

Для сборки регулятора вам потребуются:

• Два биполярных транзистора (одной структуры проводимости, например, кремниевые маломощные).
• Переменный резистор (R3) для регулировки.
• Пассивные резисторы для смещения и ограничения токов.

Пошаговая инструкция по подключению

Процесс интеграции схемы в ваш аудиотракт не требует сложного оборудования:

1. Подготовка: Изучите принципиальную схему и подготовьте все компоненты, убедившись в их исправности.
2. Монтаж: Соберите схему на макетной плате или печатной плате. Обратите внимание на полярность транзисторов.
3. Включение: Подайте питание. Убедитесь, что в нижнем положении ручки R3 выходной сигнал максимален.
4. Настройка: Плавно вращая ручку, проверьте линейность изменения громкости. Отсутствие щелчков и шумов свидетельствует о правильной сборке.

Данная конструкция является проверенным временем решением. Более сложные электронные устройства, такие как выходной каскад электронной сирены, также используют принципы управления транзисторами, что делает данную схему базовой для понимания работы многих электронных узлов.

Источники и литература: Журнал «Радиоаматор», 2002 год, №1. Автор схемы — А. Рыштун, г. Дрогобыч. Данный материал является классикой радиолюбительского конструирования и рекомендуется к повторению для всех любителей качественного звука.
