Высокочастотный динамик Beyma CP21/F: характеристики и применение

Высокочастотный динамик Beyma CP21/F — это профессиональный компрессионный драйвер, разработанный для обеспечения кристально чистого звучания в диапазоне высоких частот. Модель оснащена 1-дюймовым (25 мм) алюминиевым излучателем и ферритовым магнитом, что обеспечивает высокую эффективность и надежность. При номинальной мощности 25 Вт и программной 50 Вт, динамик способен выдерживать значительные нагрузки, сохраняя линейность АЧХ. Сопротивление составляет 8 Ом, а чувствительность достигает 105 дБ/Вт/м, что делает его отличным выбором для создания мощных Hi-Fi систем и профессиональных акустических колонок. Для более мощных решений также стоит рассмотреть Beyma 10G40.

Корпус динамика изготовлен из прочного алюминиевого сплава, что обеспечивает легкий вес (всего 1,7 кг) и высокую устойчивость к вибрациям и механическим повреждениям. Эффективная система охлаждения, включающая магнитную систему с ферритовым магнитом весом 1,2 кг, предотвращает перегрев звуковой катушки при длительной эксплуатации. Компактные габариты (102х102х72 мм) позволяют легко интегрировать Beyma CP21/F в различные акустические оформления, будь то закрытые ящики, фазоинверторы или полосовые системы.

Особое внимание уделено качеству звуковой катушки: она намотана плоским алюминиевым проводом диаметром 37,6 мм, что снижает индуктивность и улучшает высокочастотную характеристику. Излучатель выполнен как единое целое с катушкой, что исключает необходимость пайки при замене и повышает надежность конструкции. Динамик идеально подходит для воспроизведения тонких нюансов и деталей звуковой картины, обеспечивая прозрачность и открытость звука. В качестве альтернативы для НЧ-звеньев можно обратить внимание на динамик 25 ГДВ-1-4.

Технические характеристики Beyma CP21/F

Ниже приведены полные технические параметры динамика, необходимые для расчета акустических систем:

Параметр	Значение
Тип динамика	Высокочастотный (ВЧ), компрессионный драйвер
Размер излучателя	1 дюйм (25 мм)
Номинальная мощность	25 Вт
Программная мощность	50 Вт
Номинальный импеданс	8 Ом
Сопротивление по постоянному току (DCR)	6,1 Ом
Чувствительность	105 дБ/Вт/м
Частотный диапазон	3500 – 20000 Гц
Рекомендуемая частота раздела фильтра	5000 Гц
Горизонтальная диаграмма направленности	140°
Диаметр звуковой катушки	37,6 мм
Тип магнита	Ферритовый (вес 1,2 кг)
Плотность магнитного потока	1,55 Тл
BL-фактор	5,2
Ход диффузора	2,5 мм
Габаритные размеры	102х102х72 мм
Масса	1,7 кг
Полярность	Положительная
Расшифровка модели	CP - Compression Driver, 21 - диаметр в мм, F - Ferrite Magnet

Применение и особенности звучания

Динамик Beyma CP21/F демонстрирует ясное, детализированное и прозрачное звучание. Благодаря высокой чувствительности и широкому частотному диапазону, он способен передавать самые тонкие оттенки звука, создавая эффект «открытости» сцены. Модель успешно применяется в профессиональных аудиосистемах, концертных акустических комплексах, студийных мониторах и высококлассных домашних Hi-Fi колонках.

Конструкция позволяет использовать динамик как в закрытых акустических оформлениях (AC), так и в системах с фазоинвертором. Благодаря схожести конструкции с легендарными драйверами JBL (серии 077, 2405), Beyma CP21/F часто используется энтузиастами для модернизации или сборки колонок в стиле vintage, предлагая при этом современные материалы и надежность. Для полноты частотного диапазона в таких системах часто используют Beyma 8G40.

Аналоги динамика Beyma CP21/F

При проектировании акустических систем может возникнуть необходимость замены динамика или подбора аналога по размерам и характеристикам. К близким аналогам по форм-фактору и назначению относятся:

• Eminence APT:80 — надежный аналог для профессиональных задач.
• Faital Pro HF100 — высокая мощность и надежность.

• Radian 475PB — вариант для точного воспроизведения ВЧ.
• BMS 4524 — классический выбор для Hi-Fi систем.

Производитель и документация

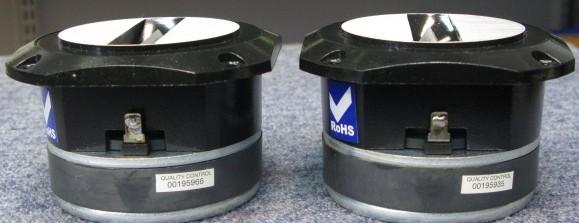

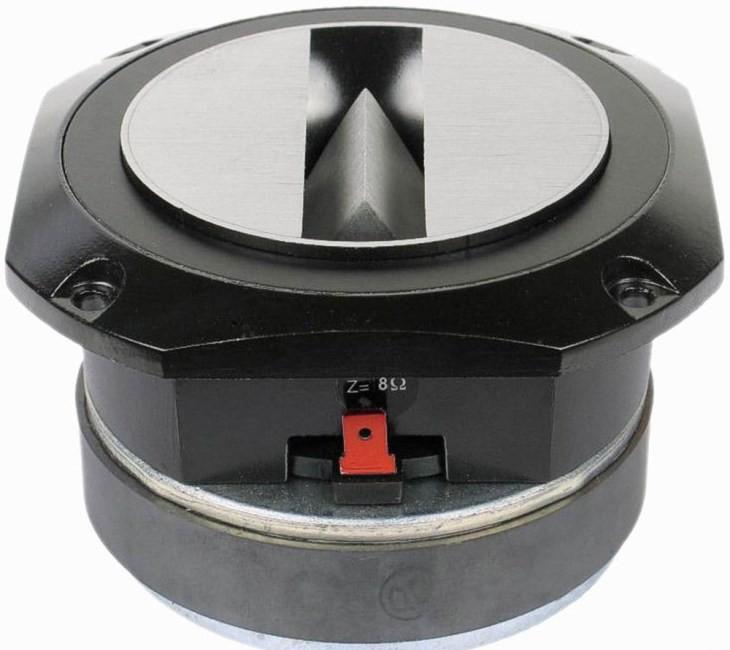

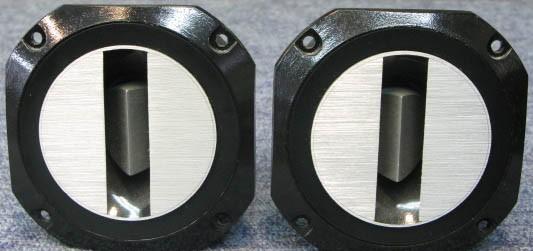

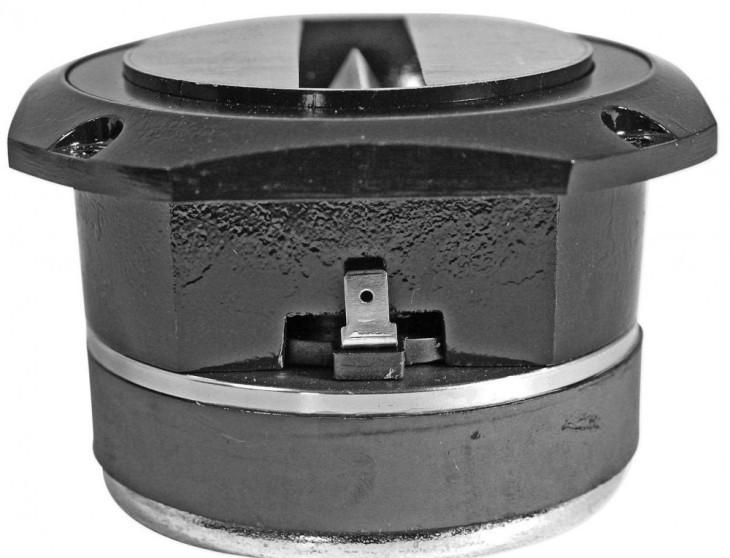

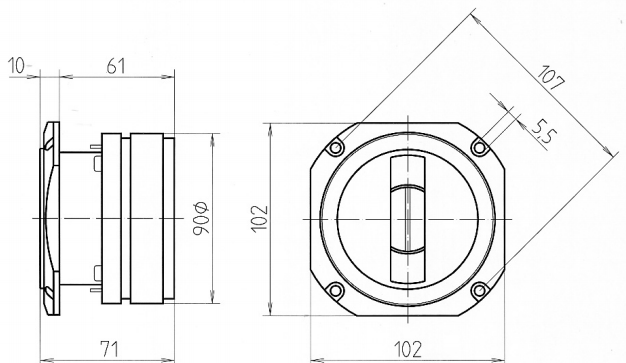

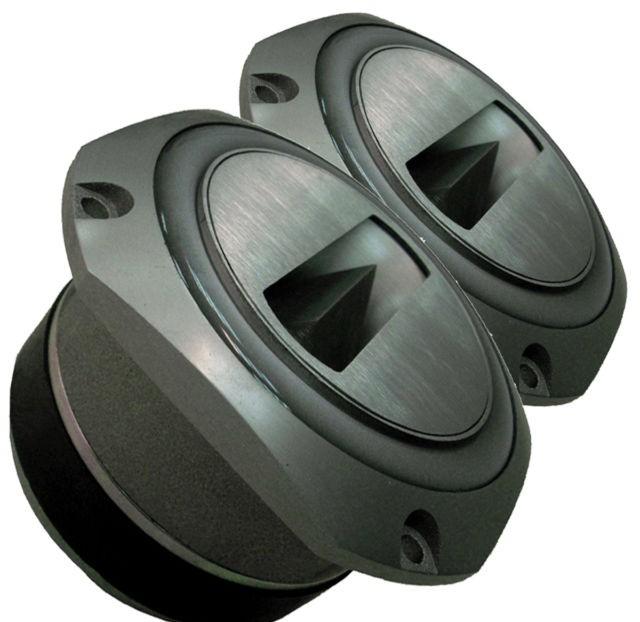

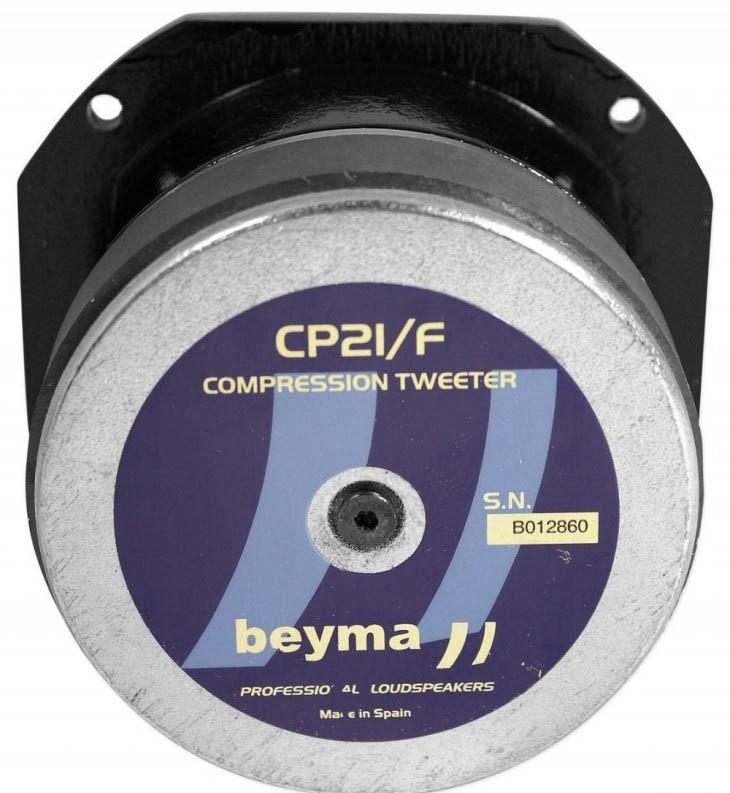

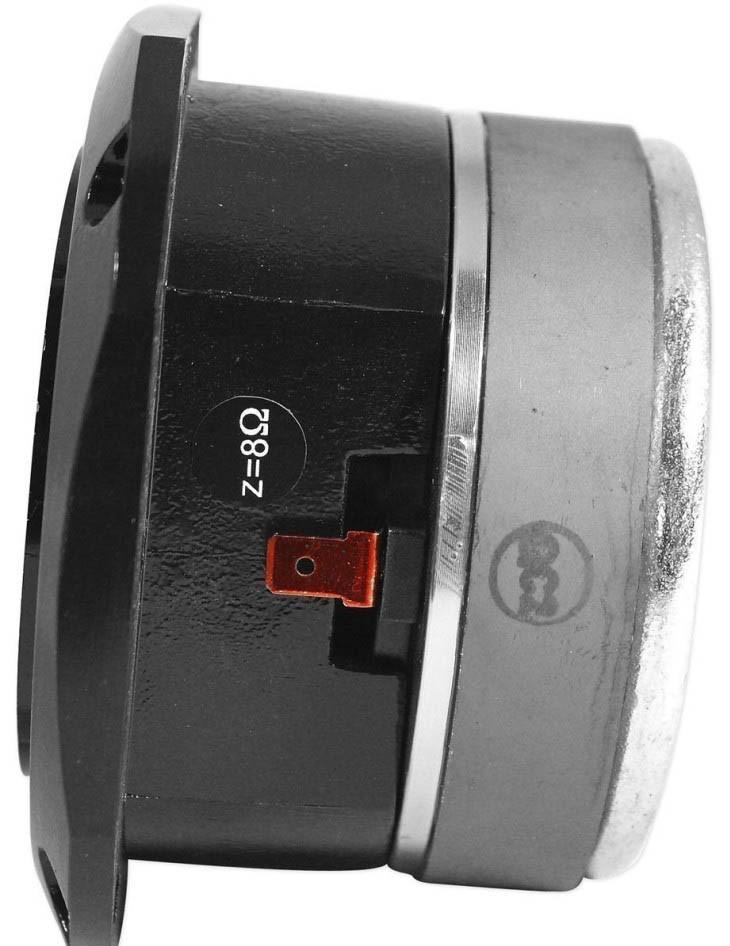

Изготовителем динамика является испанская компания Beyma, известная своим высоким качеством производства. Ниже представлены фотографии динамика и технические чертежи для удобства монтажа.

Изготовитель: Испания.

Паспорт на диске.

Технические характеристики:

Диапазон воспроизводимых частот: 3500 – 20000 Гц

Чувствительность: 105 дБ/Вт/м

Номинальная мощность: 25 Вт

Программная мощность: 50 Вт

Номинальный импеданс: 8 Ом

Сопротивление по постоянному току: 6,1 Ом

Горизонтальная направленность: 140°

Плотность магнитного потока: 1,55 Тл

BL-фактор: 5,2

Рекомендуемая частота раздела фильтра: 5000 Гц

Габаритные размеры: 102х102х72 мм

Масса: 1,7 кг

Описание конструкции:

Звуковая катушка диаметром 37,6 мм намотана плоским алюминиевым проводом. Излучатель так же из алюминия и представляет с катушкой единое целое, замена которого может быть выполнена без пайки. Магнитная система построена на ферритовом магните, весом 1,2 кг. Внешне схож с , и
