Бинауральный преобразователь

Бинауральный преобразователь — устройство значительно снижающее эффект локализации кажущихся источников звука в голове слушателя и уменьшает неестественное резкое разделение каналов, что обычно возникает при прослушивании стерео фонограмм через стерео телефоны(наушники). Такой преобразователь приближает качество воспроизведения через головные телефоны к качеству воспроизведения через АС.

Характеристики бинауральный преобразователя:

• Номинальное входное напряжение 0,8В
• Время задержки на частоте 1 кГц 0,25мс
• Напряжение питания 25В
• Ток потребления 60 мА

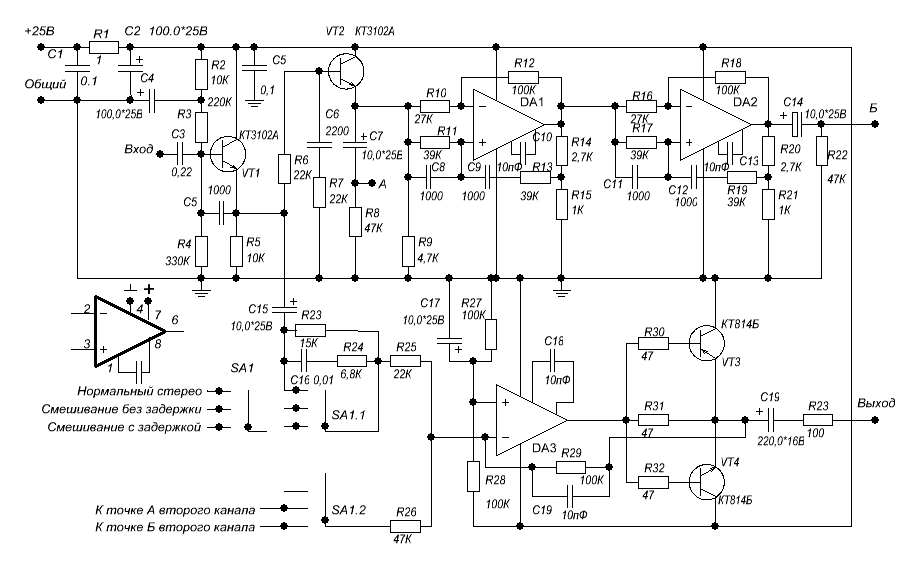

Входной каскад на VT1 является эмиттерным повторителем. С4 предотвращает проникновение шумов и пульсаций из цепи питания на базу VT1. С выхода каскада сигнал поступает на частотозависимую цепь R6 C6 R7 и далее в цепь с элементами VT2 DA1 DA2, которые образуют цепь задержки.

Выходной каскад на DA3 VT3 VT4 используется как смеситель. На вход каскада поступает задержанный сигнал из второго канала через R26 и прямой сигнал через R25  и частотозависимую цепь R23 C16 R24.

Узел может работать в 3-х режимах — SA1 в положении: СМЕШИВАНИЕ С ЗАДЕРЖКОЙ — узел бинаурального преобразователя, НОРМАЛЬНОЕ СТЕРЕО — цепи смешивания и задержки отключены, СМЕШИВАНИЕ БЕЗ ЗАДЕРЖКИ  — используется только цепь смешивания сигнала.

Особенность устройства еще состоит в незаметном изменении уровня сигнала при переключении режимов.

Литература МРБ1140
