Акустическая система разработана компанией Bose Corporation в США и выпускалась с 1981 по 1989 года.
Технические характеристики:
2-х полосная АС с фазоинвертором
Диапазон частот по уровню ±3,5 дБ: 20 – 16000 Гц
Чувствительность: 85 дБ/2,83 В/м
Номинальное сопротивление: 8 Ом
Рекомендуемая мощность усилителя: 20 – 150 Вт
Установленные громкоговорители:
НЧ: 2 х 200 мм, конусный
ВЧ: 4 х 75 мм, конусный
Внешние размеры (ВхШхГ): 750х355х330 мм
Вес АС: 16,3 кг
Описание

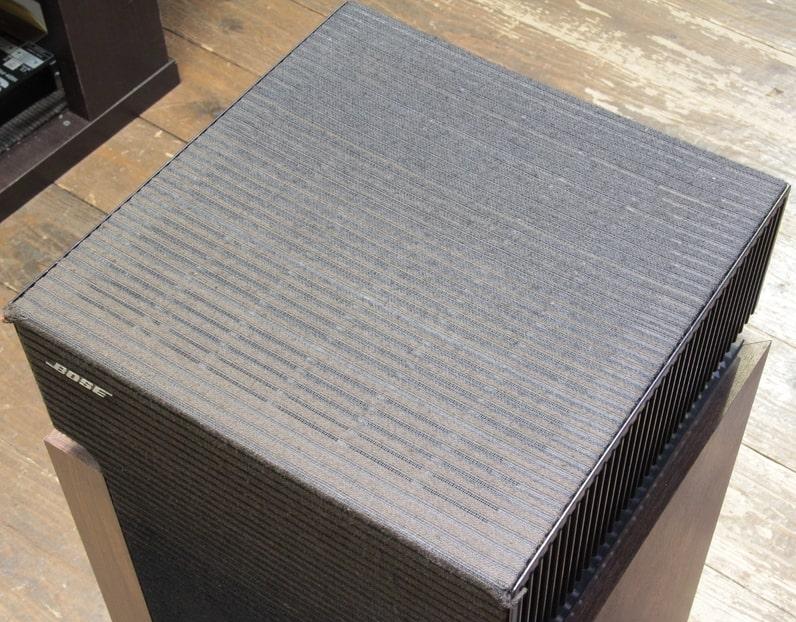

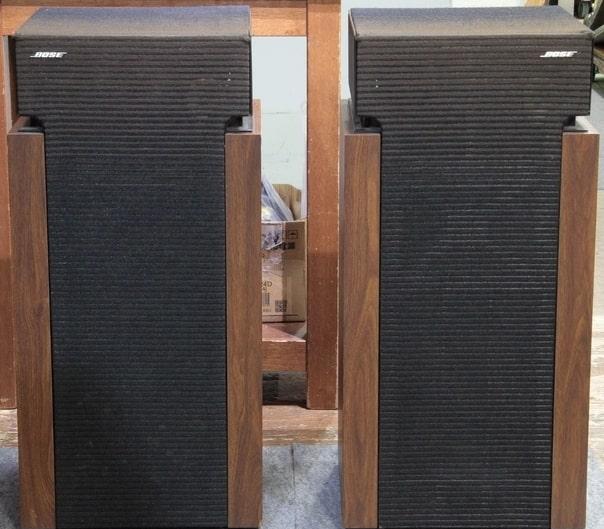

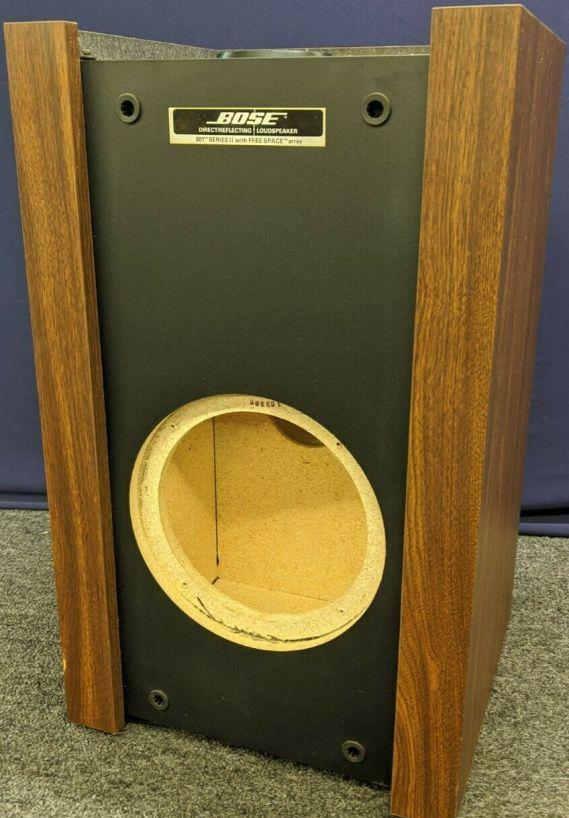

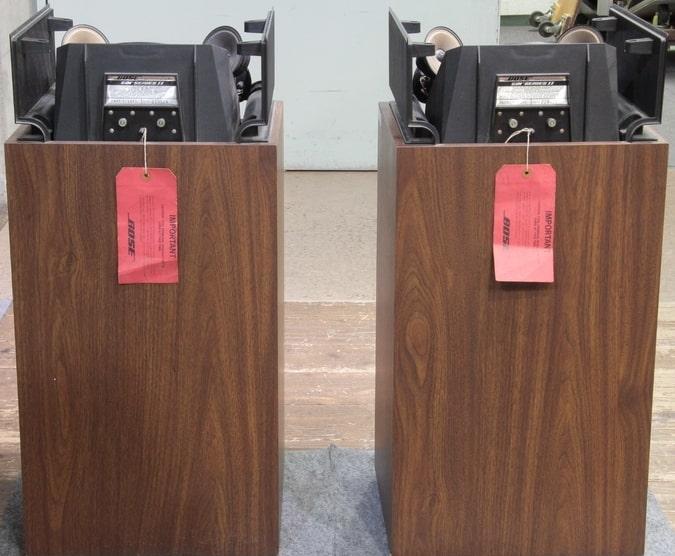

Bose 601 Series II напольная акустическая система пространственного звучания. Лицевая и верхняя панель закрываются рамой с тканью. Верхняя часть окружена пластиковыми решетками, задняя часть открыта. Корпус изготовлен из ламинированного ДСП.

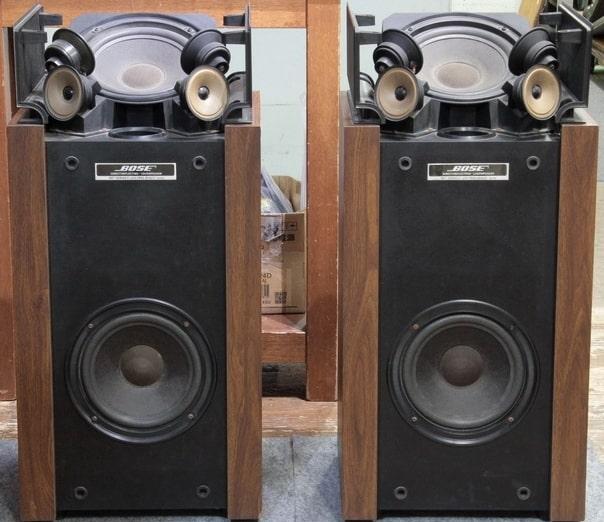

Пара низкочастотных громкоговорителей работают до 2500 Гц, тогда как 4 высокочастотных перекрывают диапазон НЧ, работая от 1500 Гц. Пара обращенных назад ВЧ немного наклонена вверх, излучая через съемную раму с тканью. Вторая пара ВЧ расположена под углом 45° и практически установлены ровно в горизонтальной плоскости.

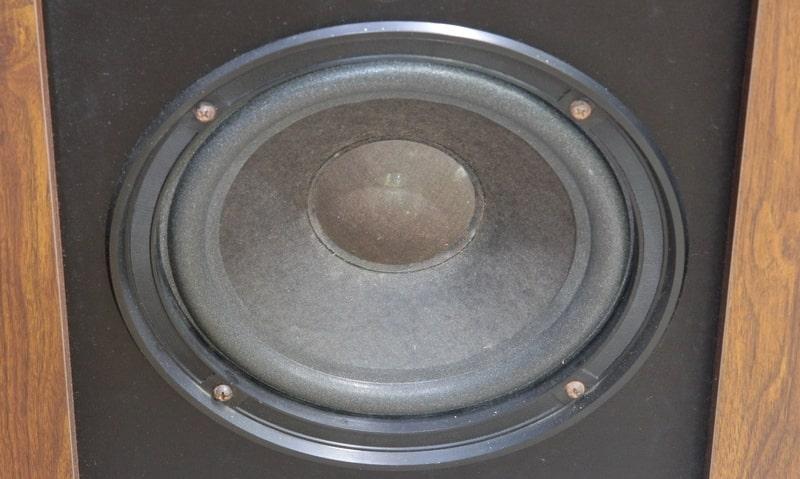

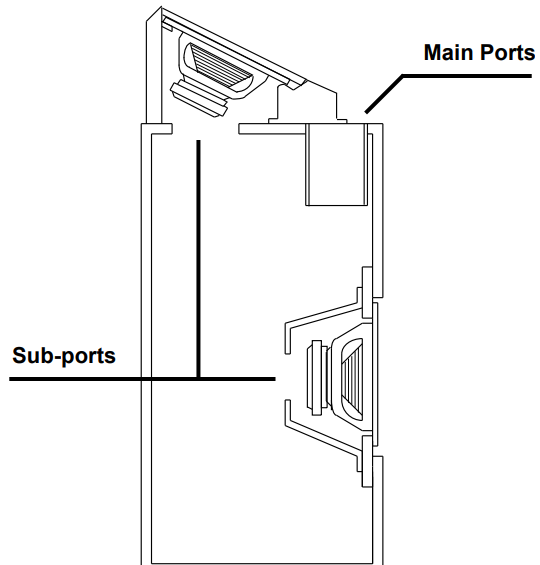

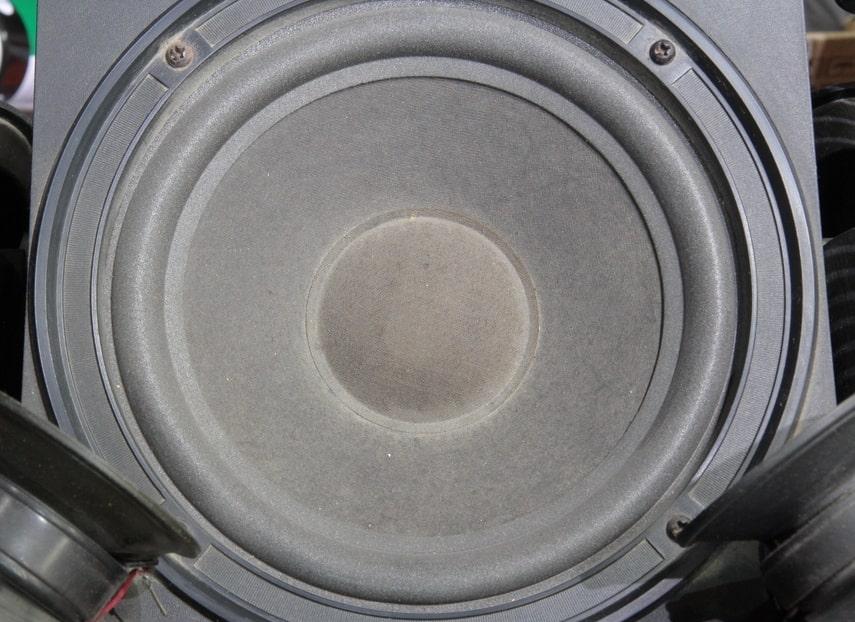

Низкочастотные громкоговорители установлены в едином корпусе. Один направлен вперед, а второй наверх под углом около 30°, что помогает создать баланс отраженной и прямой энергии при прослушивании. Труба фазоинвертора крепится на верхней панели и настроена на частоту 35 Гц. Но основная концепция в дополнительных объемах с “суб-портами”, которые настроены на частоту 200-300 Гц. Перекрытие частот между ВЧ и НЧ, сводит к минимуму эффект фазового сдвига.

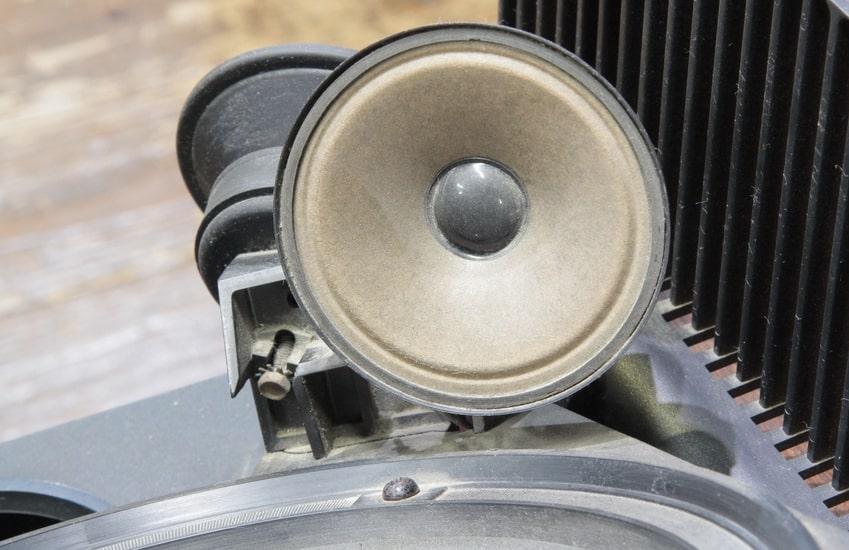

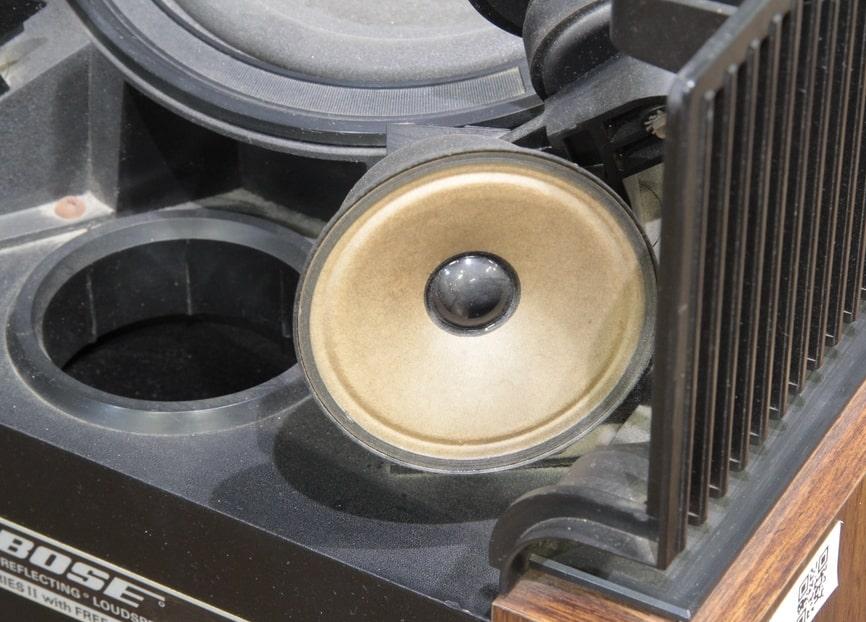

Высокочастотные громкоговорители имеют бумажный диффузор и подвес. Магнитная система ферритовая, кольцевая. Включены в схему фильтра через фильтр 1 порядка с гасящим резистором и защищены от перегорания тепловым устройством, сопротивление которого увеличивается в период высокого входного сигнала, ограничивая мощность, подаваемую на динамики, без отключения звука.

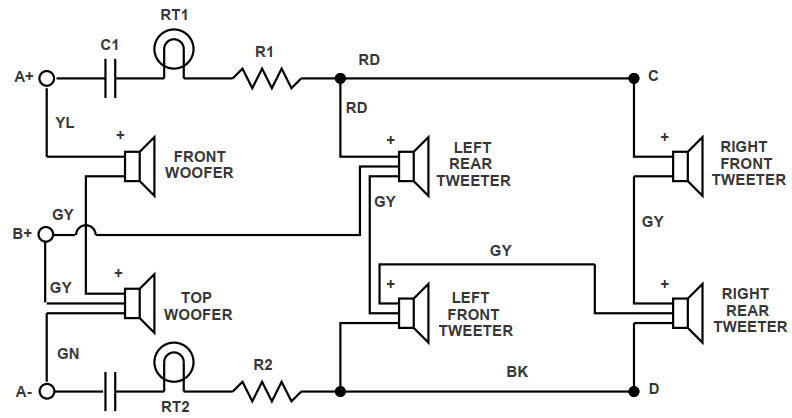

Кроссовер расположен в верхней чашке НЧ-динамика:
