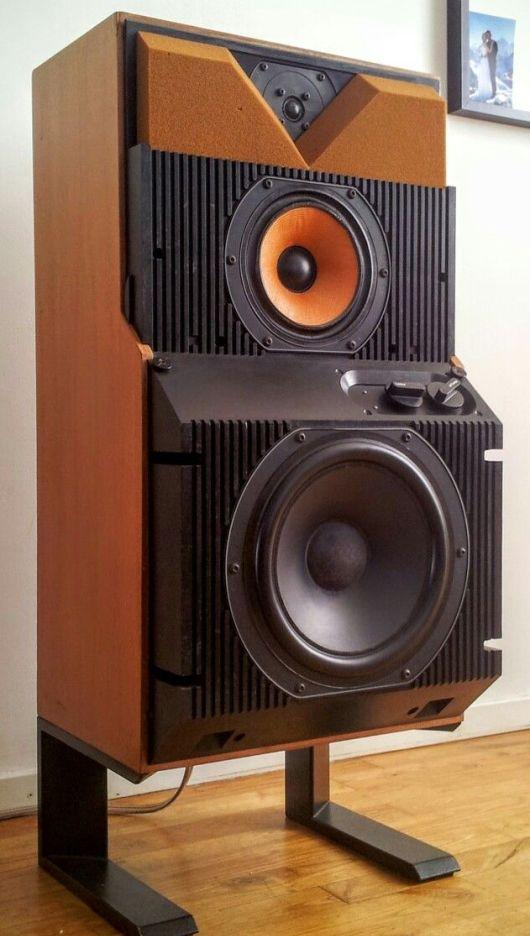

Акустическая система Bowers & Wilkins DM6: обзор и характеристики

Легендарная трехполосная фазолинейная акустическая система Bowers & Wilkins DM6 производилась в Англии в период с 1975 по 1979 год. Эта модель стала важной вехой в истории бренда, ознаменовав переход к использованию инновационных материалов. Для более глубокого понимания эволюции бренда рекомендуется ознакомиться с историей других классических моделей, таких как Wharfedale Denton 85, которая также славится своим винтажным звучанием.

Характеристики:

3-х полосная АС закрытого типа (закрытый ящик)

Диапазон частот при неравномерности АЧХ ±3 дБ: 50 – 20000 Гц

Чувствительность: 90 дБ/1,5 Вт/м

Рекомендуемая мощность усилителя: 25 – 350 Вт

Номинальное сопротивление: 8 Ом

Коэффициент гармоник при мощности 4 Вт на частоте:

40 Гц: 4%

50 Гц: 3%

100 Гц: 0,7%

200 Гц: 2%

Установленные громкоговорители

НЧ: 224 мм

СЧ: 131 мм

ВЧ: 19 мм

Частота раздела фильтров: 500 Гц и 5000 Гц

Размеры внешние с подставкой (ВхШхГ): 930х410х380 мм

Вес одной АС: 36,1 кг

Описание конструкции

Модель DM6 стала первой акустической системой, в которой компания Bowers & Wilkins применила революционный для того времени кевларовый диффузор на среднечастотном громкоговорителе. Этот материал позволил существенно снизить искажения и добиться более чистого звучания. Сам корпус изготовлен из качественной ДСП, что обеспечивало необходимую жесткость конструкции. Современные аналоги, такие как B&W DM604 S3, продолжают традиции бренда, хотя и используют более современные материалы.

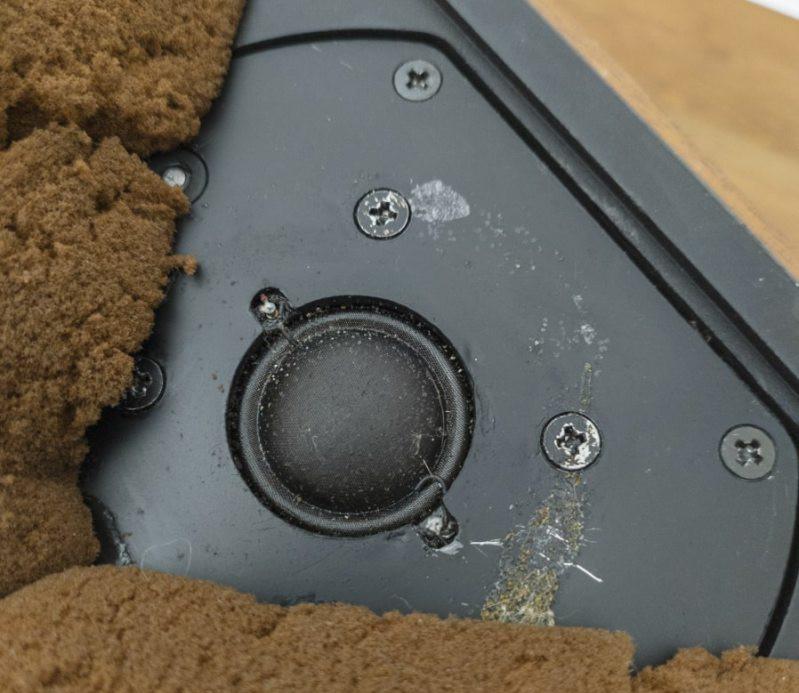

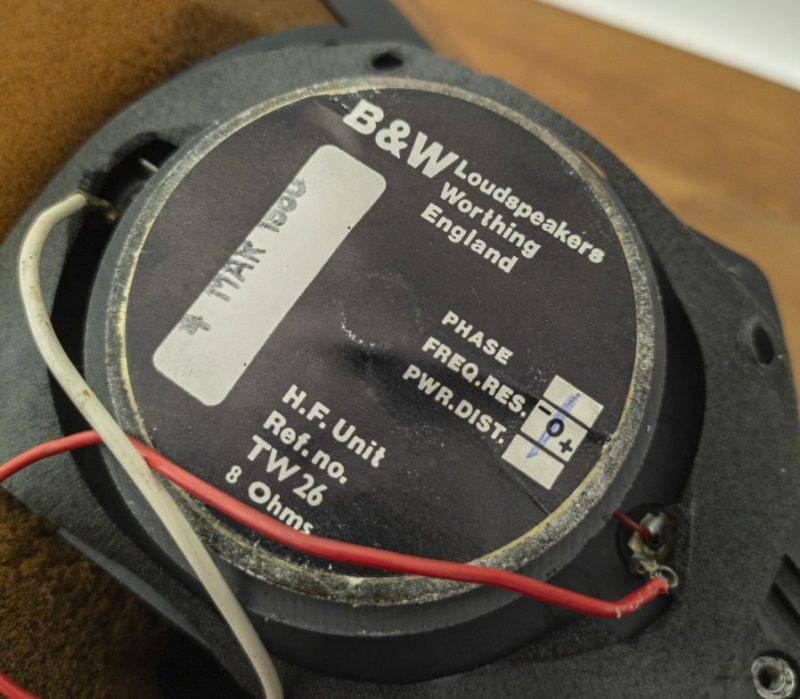

Вокруг ВЧ динамика сформирован звукопоглотитель из поролона. Сам купол излучателя тканевый. Магнит кольцевой ферритовый. ВЧ блок требует периодического обслуживания, так как материалы со временем теряют свойства.

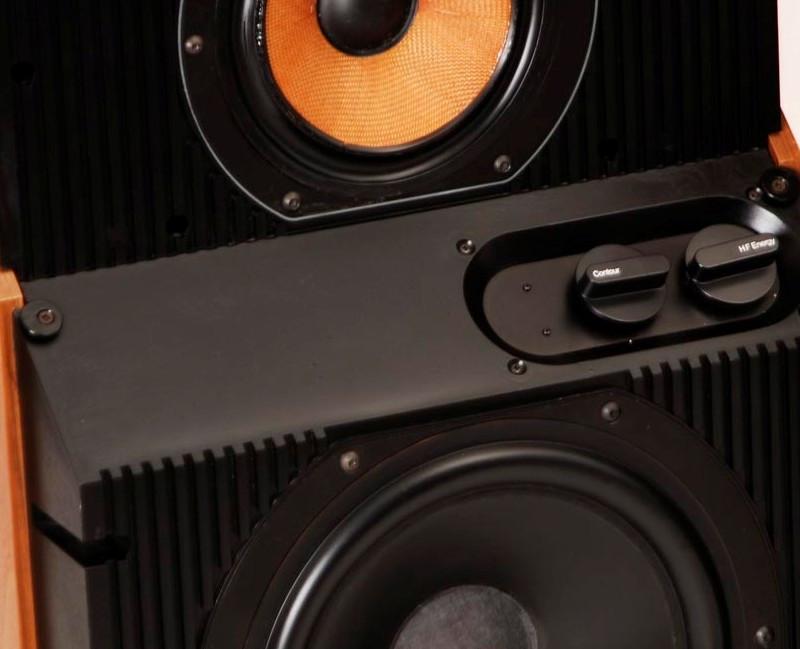

На лицевой панели под СЧ находятся переключатели уровня средних и высоких частот, что позволяло пользователю тонко настраивать звук под акустику помещения:

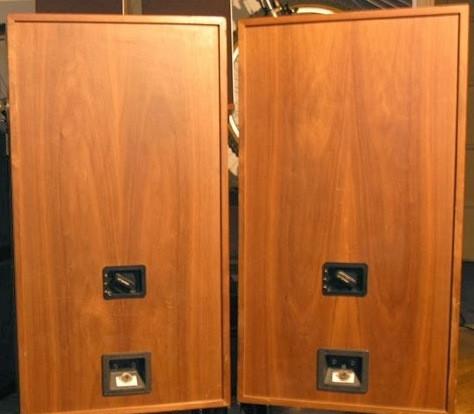

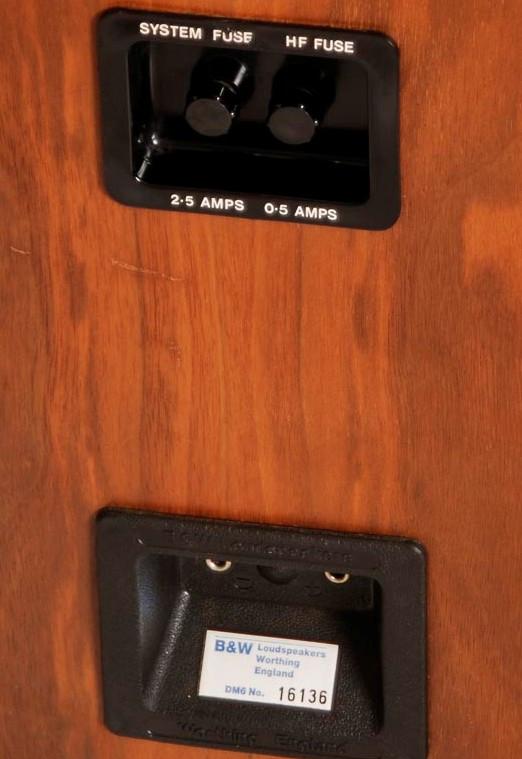

Задняя стенка. Кроме клеммной колодки здесь присутствуют два предохранителя для защиты АС от перегрузки: один общий на всю систему и конкретно для ВЧ динамика. Это редкая и полезная функция для акустики того времени.

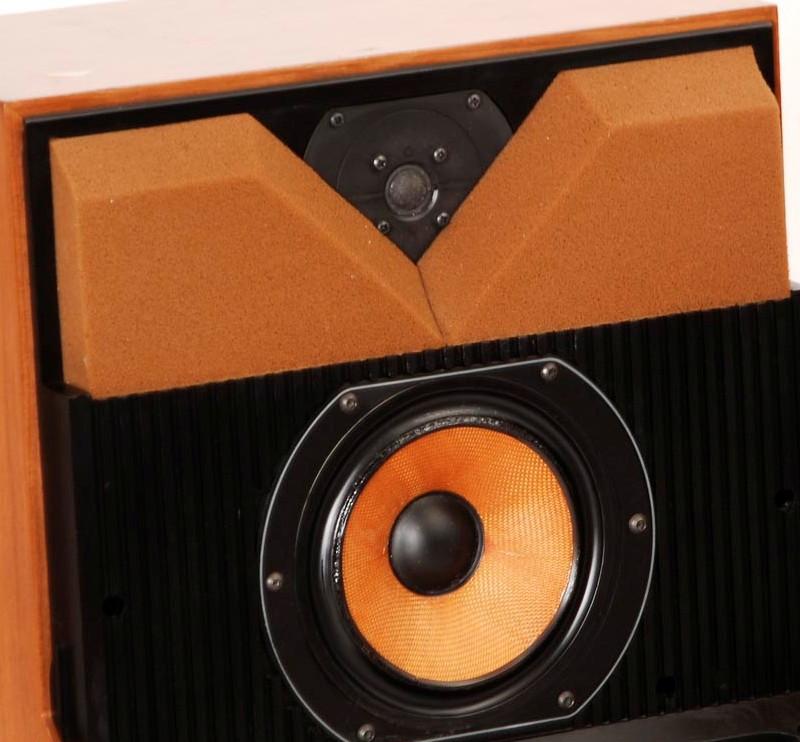

Со временем поролон вокруг ВЧ динамика рассыпается и требует замены, что является типичной проблемой для винтажной акустики 70-х годов. Регулярная реставрация позволяет вернуть колонкам заводское звучание.

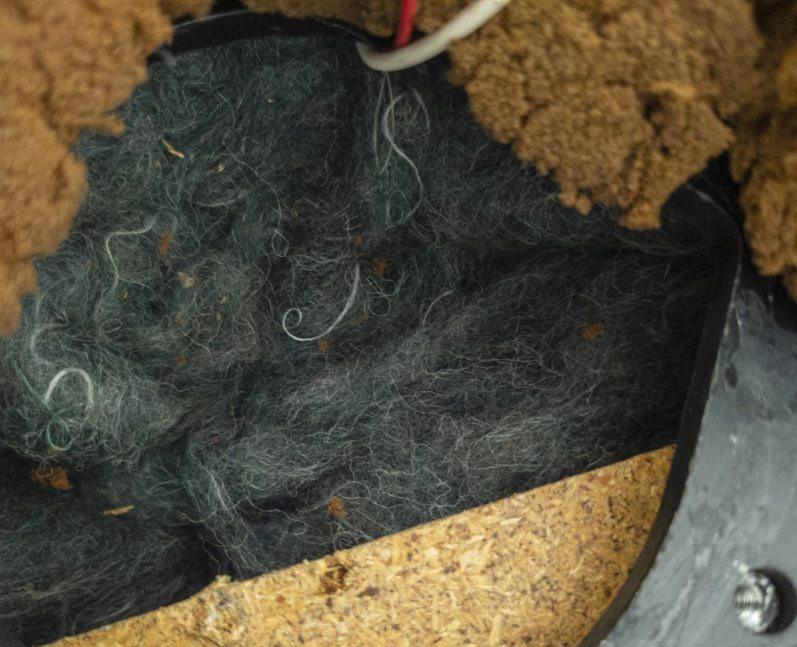

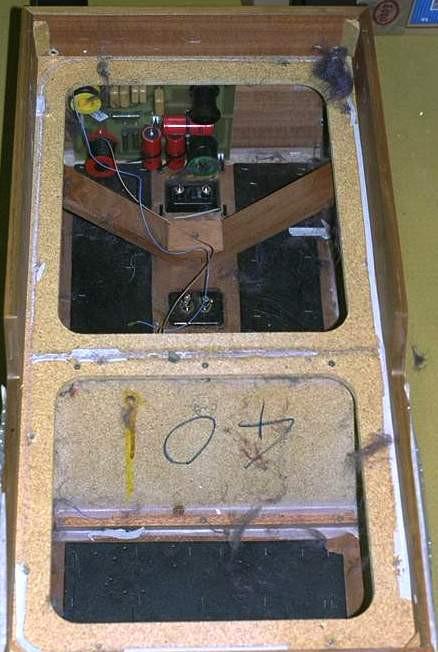

Звукопоглотитель внутри бокса СЧ:

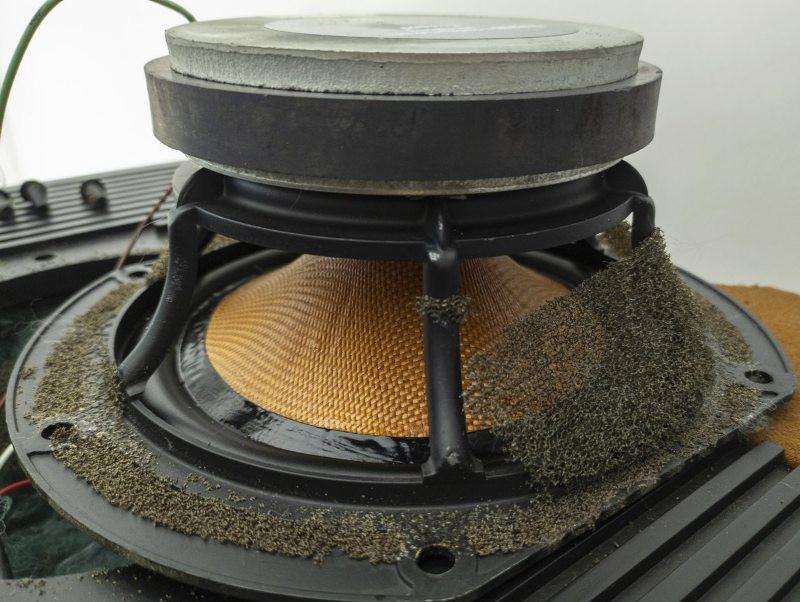

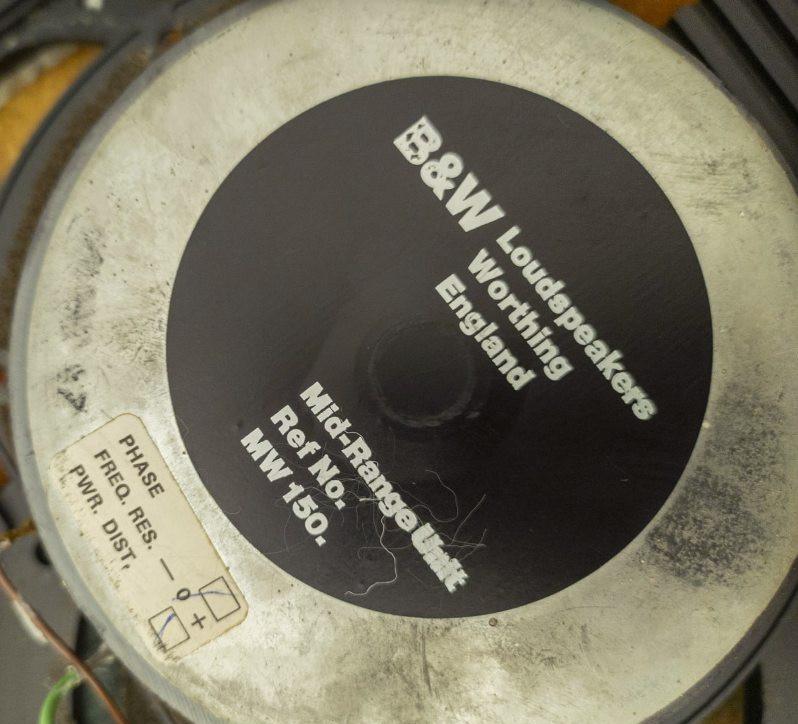

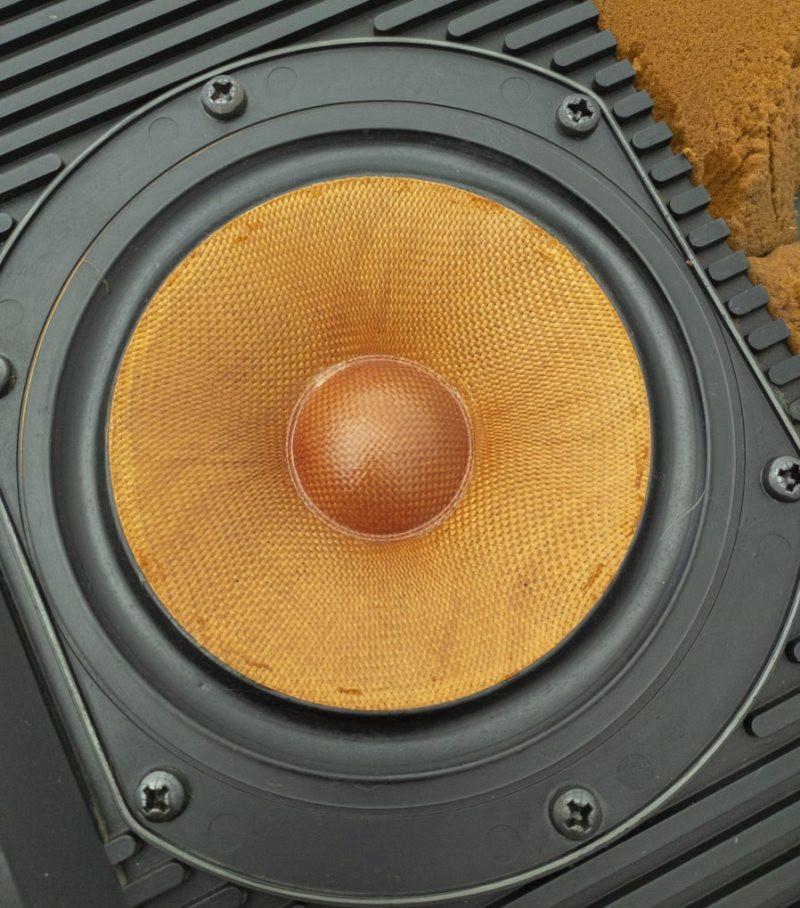

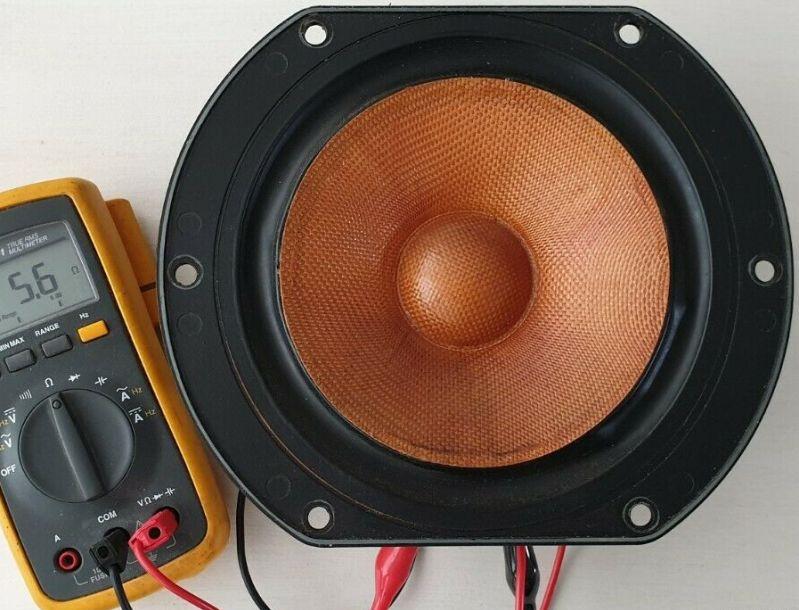

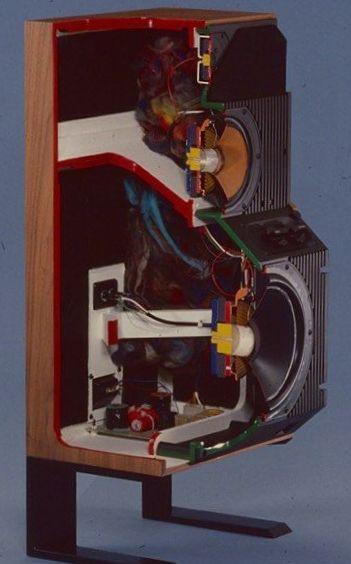

СЧ динамик, как уже было сказано, имеет кевларовый диффузор. Он отделен от объема НЧ динамика специальной перегородкой. Под СЧ выделен приличный объем от общего корпуса, что способствует улучшению отдачи на средних частотах.

Можно увидеть, что на СЧ присутствовала панель акустического сопротивления (ПАС), которая помогала сглаживать АЧХ:

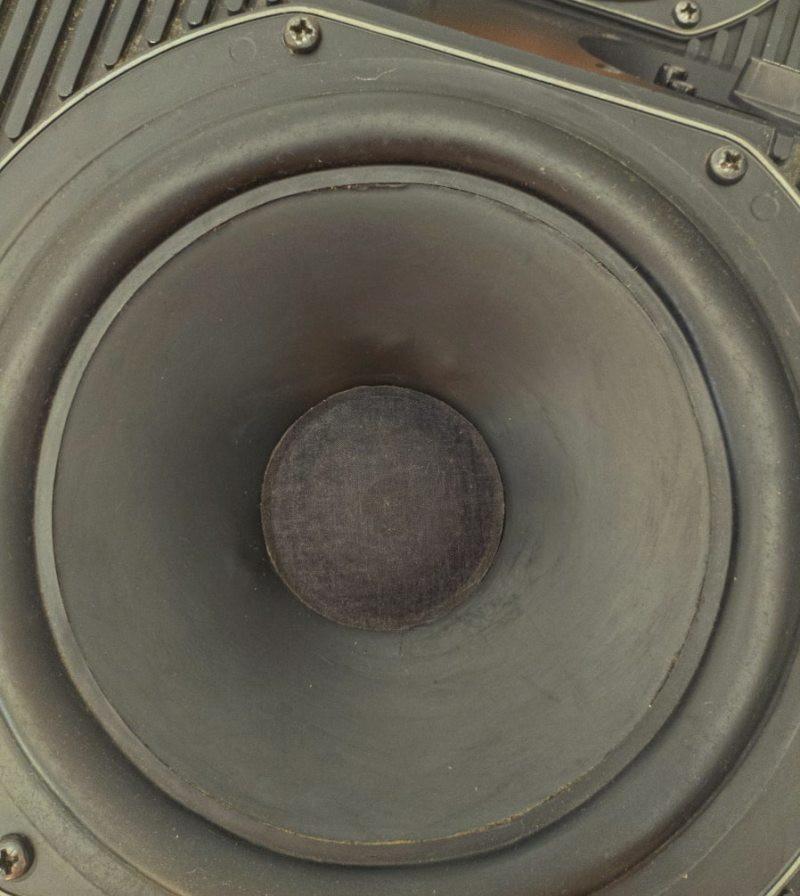

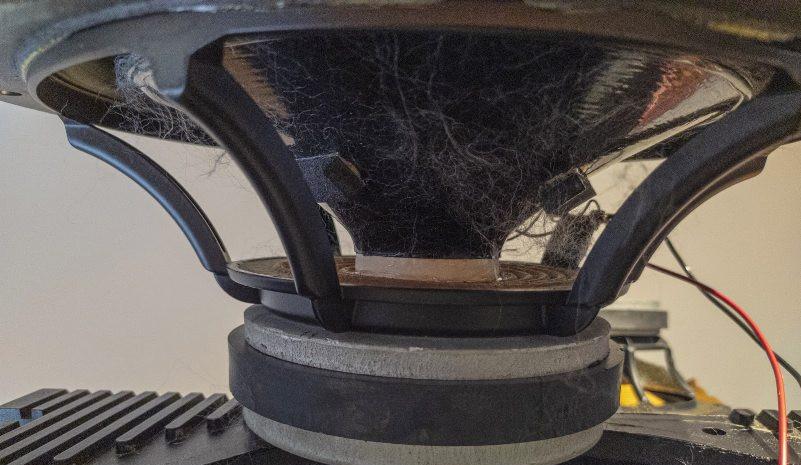

НЧ динамик имеет диффузор из полимера и резиновый подвес. Магнит кольцевой ферритовый, что обеспечивает компактность и высокую эффективность:

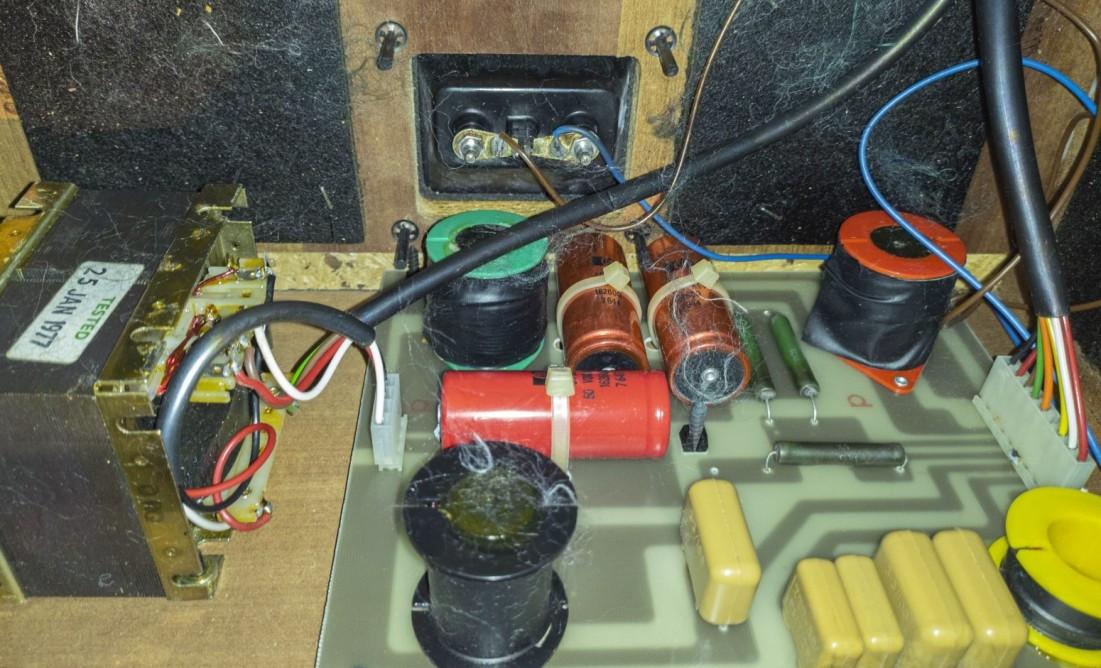

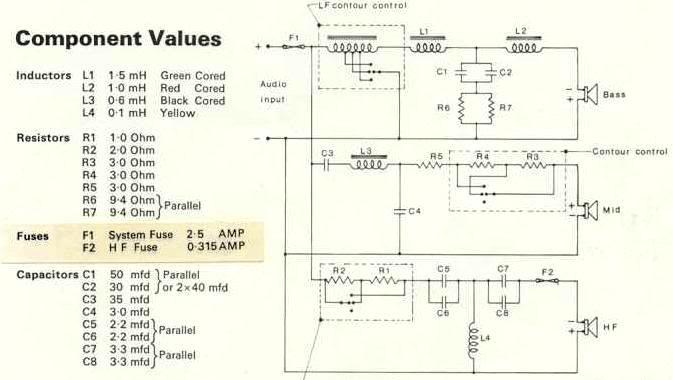

Электрический фильтр (кроссовер):

Подводя итог, можно сказать, что Bowers & Wilkins DM6 — это образец инженерной мысли 70-х годов. Несмотря на возраст, эти колонки остаются востребованными среди аудиофилов, ценящих характерное "английское" звучание и качественные материалы.
