Усилитель Бриг-У-001 стерео Hi-Fi: характеристики и история

Усилитель Бриг-У-001 стерео Hi-Fi — легендарный советский аппарат от Ленинградского объединения «Океанприбор». Этот аппарат стал одним из лучших примеров аудиофильской техники конца 70-х – начала 80-х годов, наравне с усилителем Барк-У-001, с которым у него много общих технических решений.

Назначение: Усилитель «Бриг-У-001» стерео Hi-Fi предназначен для двухканального усиления сигналов низкой частоты от электропроигрывателя, радиоприемника, магнитофона и других двухканальных и одноканальных бытовых источников сигнала. Аппарат создавался для работы в составе высококачественных звуковоспроизводящих систем.

Технические характеристики Бриг-У-001

Характерные особенности модели — высокая линейность амплитудно-частотной и фазовой характеристик, идентичность каналов на любой характеристике регулирования, минимальные собственные шумы и искажения. Усилитель демонстрирует уровень звука, сопоставимый с лучшими образцами западной техники того времени, такими как ОДИССЕЙ-У-010.

История создания и производства

В 1975 году на Ленинградском объединении «Океанприбор» был выпущен опытный экземпляр усилителя «Бриг-001С». В 1976 году начался запуск серийного производства усилителя «Бриг-001-стерео». Усилитель выпускался с 1976 по 1989 год. За это время электрическая схема претерпела несколько модернизаций, направленных на улучшение стабильности и снижение искажений.

Основные технические характеристики:

Описание и коммутация

На задней стенке усилителя установлены:

• Две розетки корректирующих входов для подключения двух магнитных звукоснимателей;
• Две розетки линейных входов для подключения тюнера и других источников сигнала;
• Розетка линейного входа и выхода для подключения магнитофона на воспроизведение, перезапись и на запись (по току);
• Розетка линейного входа и выхода для подключения магнитофона на воспроизведение, перезапись и на запись (по напряжению);
• Четыре розетки выходов для подключения двух комплектов акустических систем;
• Розетка ответвления сети для подключения аппаратуры, работающей в комплексе с усилителем (отключается выключателем сети усилителя);
• Розетка выхода предварительного усилителя и входа усилителя мощности для подключения эквалайзера (в обычном положении в эту розетку вставлен замыкатель).

Розетка выхода для подключения головных телефонов выведена на лицевую панель усилителя.

Коммутационные возможности усилителя позволяют подключить все источники программ одновременно. В дальнейшем необходимый источник включают в работу селектором входов и переключателем контроля записи.

Особенности схемотехники и защиты

Установленные в усилителе фильтры ограничения устраняют высокочастотные помехи радиовещания, магнитной и механической звукозаписи (особенно старых грампластинок), а также низкочастотные составляющие от коробления грампластинок, рокота и других влияющих на качество звучания неслышимых помех.

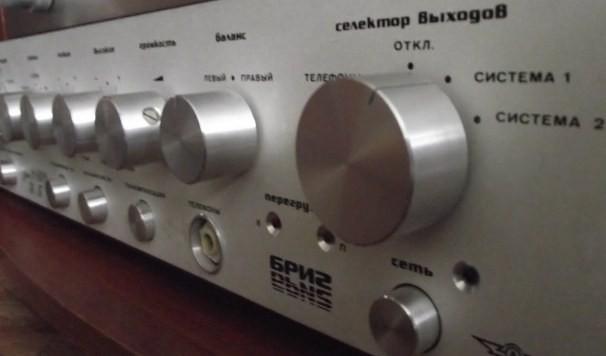

Усилитель имеет пиковую индикацию перегрузки выхода. При появлении искажений, превышающих пороговый уровень, загорается индикатор соответствующего канала. Наличие этого удобства позволяет в процессе регулирования громкости не превышать максимально допустимый уровень сигнала.

Гальванический выход усилителя гарантирует высокий коэффициент демпфирования, при этом усилитель полностью защищен от коротких замыканий. Предусмотрено также отключение акустических систем при появлении на выходе мощных низкочастотных колебаний ниже 10 Гц и нагреве радиатора выше 70°С.

Ограничитель пускового тока устраняет бросок тока в сети в момент включения усилителя. Сетевой предохранитель срабатывает только при появлении в цепях питания тока короткого замыкания. Источники и приемники сигнала подключают к усилителю с помощью соединительных шнуров, входящих в комплект этих изделий.

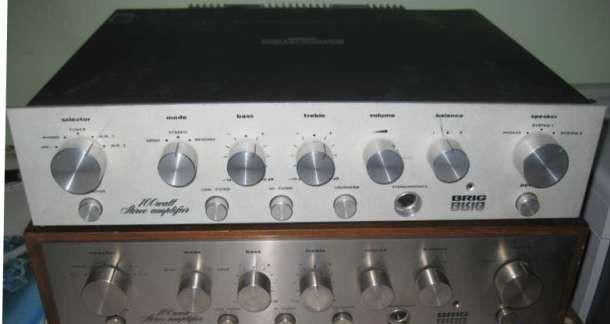

Экспортный вариант, автор фото Крюк Валерий:

Инструкции по эксплуатации и схемы на Яндекс.Диске, скачать можно по ссылке.

Тема на форуме.
– первый вариант усилителя Бриг-У-001.

Главный разработчик и конструктор усилителя «Бриг-001-стерео»: Лихницкий Анатолий Маркович.
