Burmester 909 MK5

Усилитель мощности Burmester 909 MK5 — это абсолютная вершина инженерной мысли немецкой компании Burmester, созданная в 1990 году. Данный аппарат не просто входит в линейку Hi-End техники, он задает стандарты, которым следуют производители по всему миру. Если вы ищете эталонное звучание, сравнимое с работой Феникс УМ-005-стерео, но на совершенно ином, космическом уровне технологического совершенства, то 909 MK5 — это выбор для самых требовательных аудиофилов.

Технические характеристики:

• Диапазон воспроизводимых частот: 0 – 200000 Гц
• Неравномерность АЧХ в диапазоне 0-200000 Гц: -3 дБ
• Выходная мощность при нагрузке 4 Ом (стерео): 2х600 Вт
• Выходная мощность при нагрузке 4 Ом (моно/мост): 1х1930 Вт
• Время нарастания импульса на нагрузке 4 Ом: 1,4 мкс
• Коэффициент гармоник (КГ): 0,003 %
• Фактор демпфирования: >1000
• Отношение сигнал/шум: 105 дБ
• Чувствительность на входе при нагрузке 4 Ом: 320 мВ/100 Вт
• Потребляемая мощность: 3500 Вт
• Габаритные размеры (ВхШхГ): 515х485х485 мм
• Масса: 80 кг

История создания и значение модели 909 в линейке Burmester

Стереофонический усилитель мощности 909 референтного класса был разработан компанией Burmester в 1990 году и стал настоящим прорывом в мире Hi-End аудио. Это устройство стало технологической базой для всей последующей линейки бренда. Инженеры Burmester использовали наработки именно этой модели при создании легендарных усилителей Burmester 911, многоканальных оконечных усилителей серии 956 и прецизионного предусилителя 036.

На сегодняшний день на рынке представлена пятая версия этой культовой модели — Burmester Power Amplifier 909 MK5. Аппарат развивает мощность 2х600 Вт на канал при работе на акустику сопротивлением 4 Ом, а при переводе в мостовой режим он способен выдать до 1930 Вт при такой же нагрузке. Усилитель имеет полностью симметричную схему, входные каскады которой выполнены по фирменной технологии X-Amp и работают в классе А. В звуковом тракте усилителя отсутствуют разделительные конденсаторы, которые могут стать источником искажений, что обеспечивает чистоту сигнала от входа до выхода.

Конструкция и особенности звучания

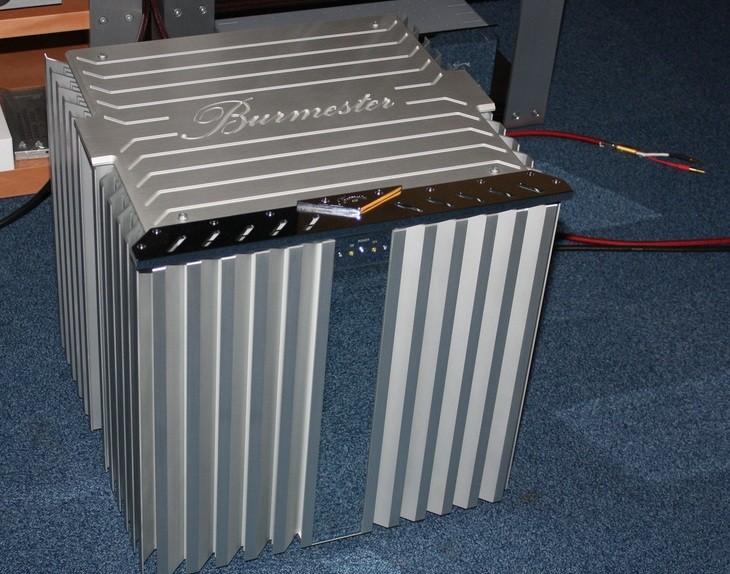

В каждом канале Burmester Power Amplifier 909 MK5 работают по 20 мощных транзисторов, которые обеспечивают очень высокий выходной ток и коэффициент демпфирования, достаточный для полноценной раскачки самых сложных акустических систем. Столь мощный усилитель нуждается в надежной системе защиты, которая выполнена на базе микропроцессора и полностью контролирует режимы его работы, не оказывая никакого влияния на качество звучания. Аппарат изготовлен в массивном корпусе большой высоты, фрезерованные боковые стенки которого служат в качестве эффективного теплоотвода выходных каскадов.

Burmester Power Amplifier 909 MK5 оснащен балансными XLR-входами, а при желании использовать небалансное подключение можно воспользоваться специальными переходниками. Также предусмотрен специальный управляющий вход для дистанционного включения/отключения аппарата, что удобно при интеграции в сложные домашние кинотеатры или Hi-End системы.

По мнению многих ведущих мировых аудиоизданий, Burmester Power Amplifier 909 MK5 является “последним словом” и “окончательной точкой” в вопросе создания усилителей класса High End. Аппарат обладает безукоризненным качеством изготовления и бескомпромиссным звуком, и предназначен для использования в аудиосистемах самого высокого класса.

Средства управления и их назначение

Выключатель питания

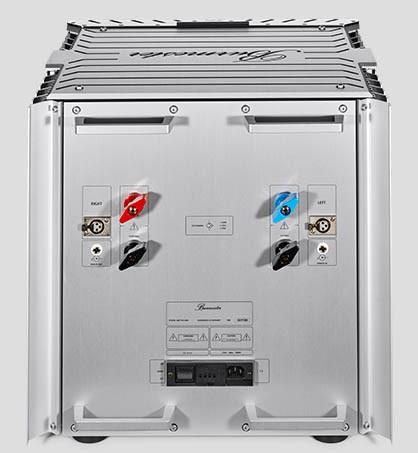

ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ (7), расположенный на задней панели между гнездом для ШНУРА ПИТАНИЯ (8) и ПЕРЕКЛЮЧАТЕЛЕМ НАПРЯЖЕНИЯ / ОТСЕКОМ ПРЕДОХРАНИТЕЛЕЙ (9), служит для включения и выключения электропитания УСИЛИТЕЛЯ МОЩНОСТИ. При установке выключателя в положение ON усилитель входит в режим ожидания и загорается левый ИНДИКАТОР (1) на передней панели. Теперь можно включать и выключать усилитель нажатием КНОПКИ ПИТАНИЯ (2) или подачей управляющего сигнала на вход ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (13).

Переключатель напряжения
ПЕРЕКЛЮЧАТЕЛЬ НАПРЯЖЕНИЯ (9) расположен на задней панели. Величина 230 В подходит для напряжения от 220 до 240 В, а величина 115 В – для напряжения от 110 до 120 В.

Вход дистанционного управления
Этот вход позволяет включать и выключать УСИЛИТЕЛЬ МОЩНОСТИ 909 с предварительного усилителя, подключенного к входному разъему ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (13).

Входы
УСИЛИТЕЛЬ МОЩНОСТИ 909 имеет два симметричных входа (4, 12), которые при использовании прилагаемых переходников могут функционировать как несимметричные. Для реализации звуковых достоинств усилителя в полной мере настоятельно рекомендуется использовать симметричные соединения. Полярность XLR-контактов: 1=МАССА, 2=МИНУС, 3=ПЛЮС.

Выходы
Усилитель мощности 909 имеет четыре выхода с винтовыми клеммами для подсоединения акустических систем: правый канал + (6), правый канал – (5), левый канал + (10), левый канал – (11).

Варианты подключения

Стереофонический режим

Для использования 909 в качестве СТЕРЕОФОНИЧЕСКОГО усилителя необходимо задействовать следующие разъемы:

• (4) Вход, правый канал
• (6) Акустический выход (+), правый канал
• (5) Акустический выход (-), правый канал
• (12) Вход, левый канал
• (10) Акустический выход (+), левый канал
• (11) Акустический выход (-), левый канал

Монофонический режим

Для использования 909 в качестве МОНОФОНИЧЕСКОГО усилителя необходимо задействовать следующие разъемы:

• (4) МОНО-АДАПТЕР, маркировка красным цветом
• (6) Акустический выход (+)
• (5) Не использовать
• (12) МОНО-АДАПТЕР, маркировка синим цветом
• (10) Акустический выход (-)
• (11) Не использовать

Двухусилительная конфигурация (BI-AMPING)

Для использования 909 в двухусилительной конфигурации нужно задействовать следующие разъемы:

• (4) АДАПТЕР ДЛЯ ДВУХУСИЛИТЕЛЬНОЙ КОНФИГУРАЦИИ, маркировка красным цветом
• (6) акустический выход (+) для динамиков высоких и средних-верхних частот
• (5) акустический выход (-) для динамиков высоких и средних-верхних частот
• (12) АДАПТЕР ДЛЯ ДВУХУСИЛИТЕЛЬНОЙ КОНФИГУРАЦИИ, маркировка синим цветом
• (10) акустический выход (+) для динамика нижних частот
• (11) акустический выход (-) для динамика нижних частот

Система защиты и контроль параметров

Модель 909 оснащена защитной схемой, расположенной вне тракта сигнала, которая постоянно контролирует работу аппарата, отслеживая ситуации перегрева, отклонения постоянного тока на выходах и перегрузки.

Температура
Если температура в схемах одного или двух каналов превысит максимально допустимое значение, система защиты отключит выходные реле и просигнализирует состояние перегрева: индикатор режима ожидания (1) загорится красным. Усилитель перейдет в режим ожидания. В качестве меры предосторожности рекомендуется убавить громкость или выключить аппарат и подождать пока он не остынет, затем, нажав кнопку ПИТАНИЯ (2), снова включить усилитель, и он снова будет работать нормально.

Отклонение уровня постоянного тока
Если величина постоянного тока на акустических выходах превышает предельно допустимый уровень, реле автоматически отключает выходы. В качестве меры предосторожности рекомендуется убавить звук. Как только величина отклонения снизится до приемлемого уровня, акустические выходы будут снова включены.

Перегрузка
Если пиковый ток на акустических выходах 909 превышает максимально допустимую величину, реле автоматически отключает выходы. В качестве меры предосторожности рекомендуется убавить звук. Как только пиковый ток понизится до приемлемого уровня, акустические выходы будут снова включены.
