Изготовитель: Западная Германия, выпуск с 1987 по 1990 г.
Технические характеристики:
4-х полосная АС с фазоинвертором
Диапазон воспроизводимых частот: 18 – 30000 Гц
Чувствительность: 94,8 дБ/Вт/м
Сопротивление: 4 Ом
Номинальная мощность: 180 Вт
Музыкальная мощность: 300 Вт
Используемые динамики:
НЧ: 260 мм, бумажный конус на резиновом подвесе
НЧ/СЧ: 160 мм, бумажный конус на резиновом подвесе
СЧ: 37 мм, алюминиево-марганцевая мембрана
ВЧ: 25 мм, алюминиево-марганцевая мембрана
Частоты раздела фильтра: 250 Гц, 1100 Гц и 4600 Гц
Внешние размеры: (ВхШхГ): 1050х32х34 мм
Вес одной АС: 36 кг
Описание:

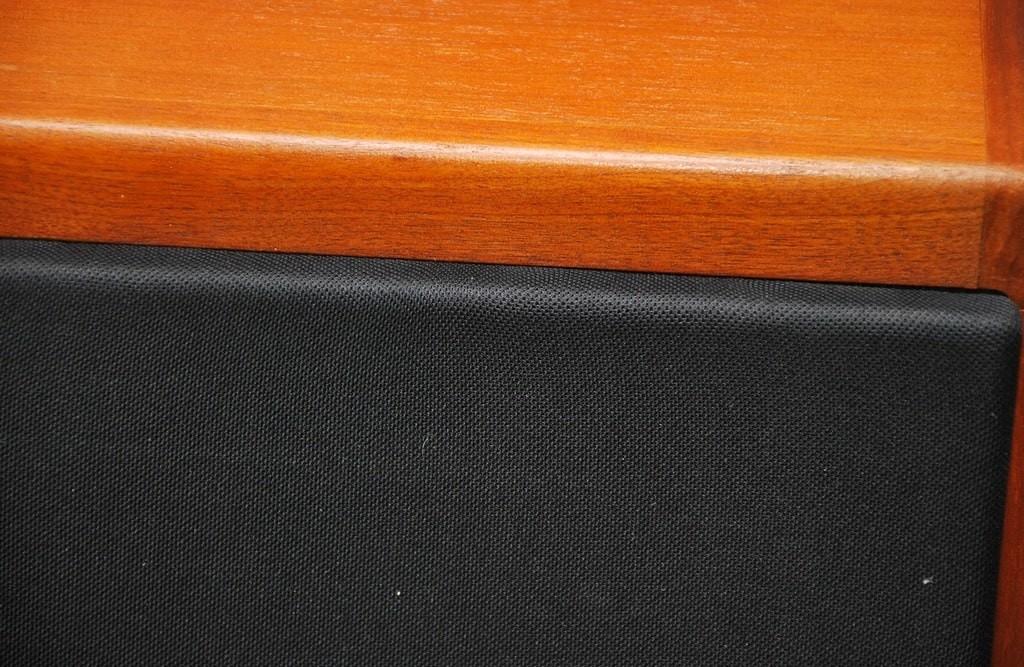

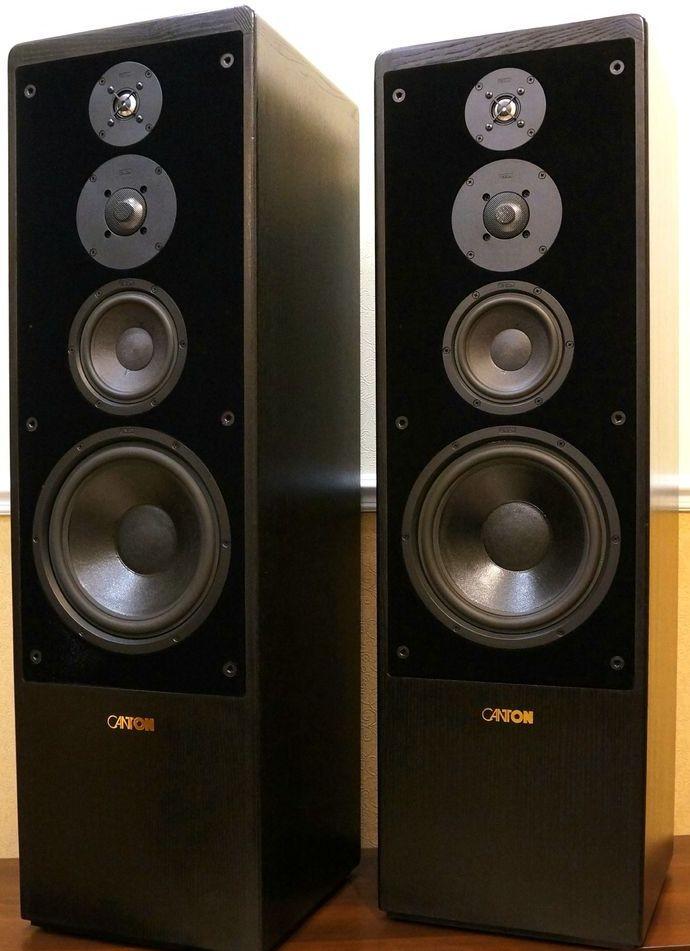

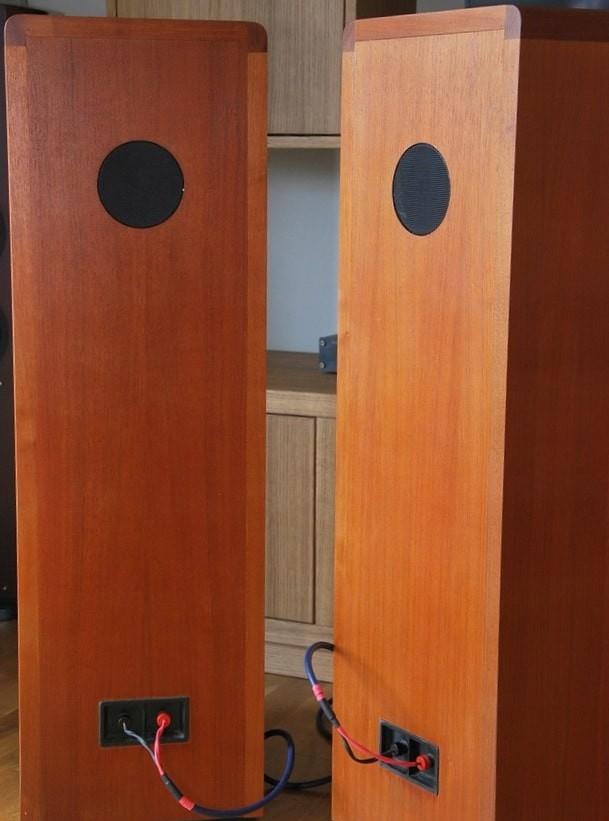

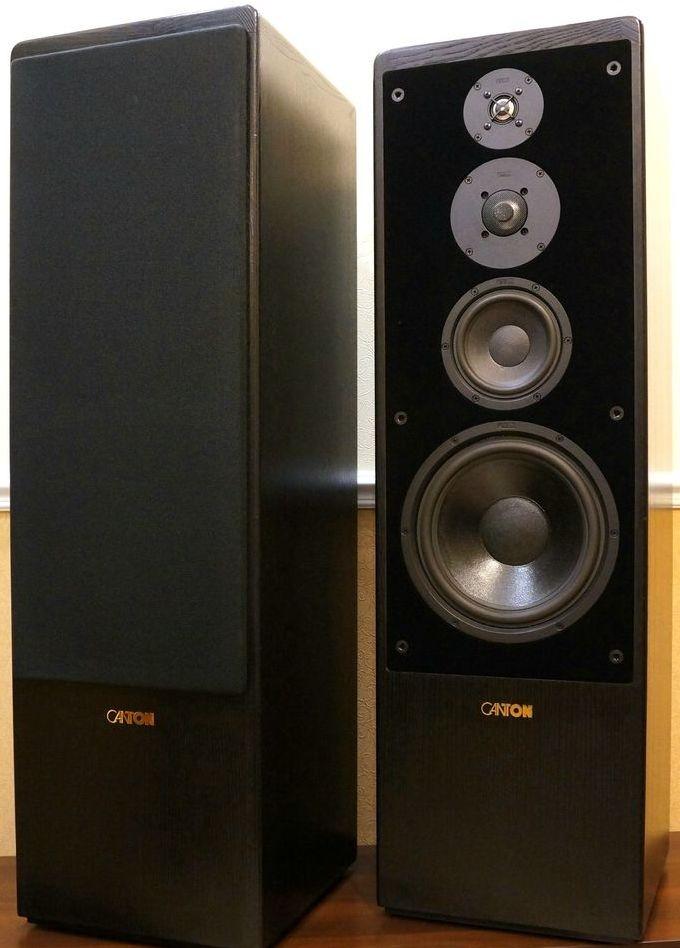

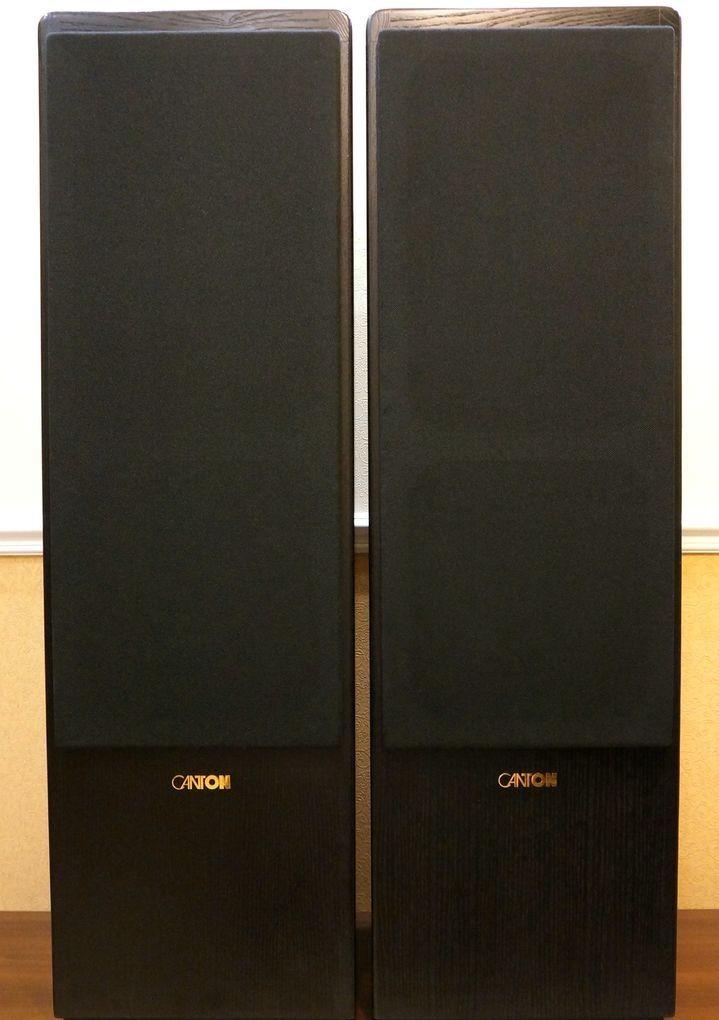

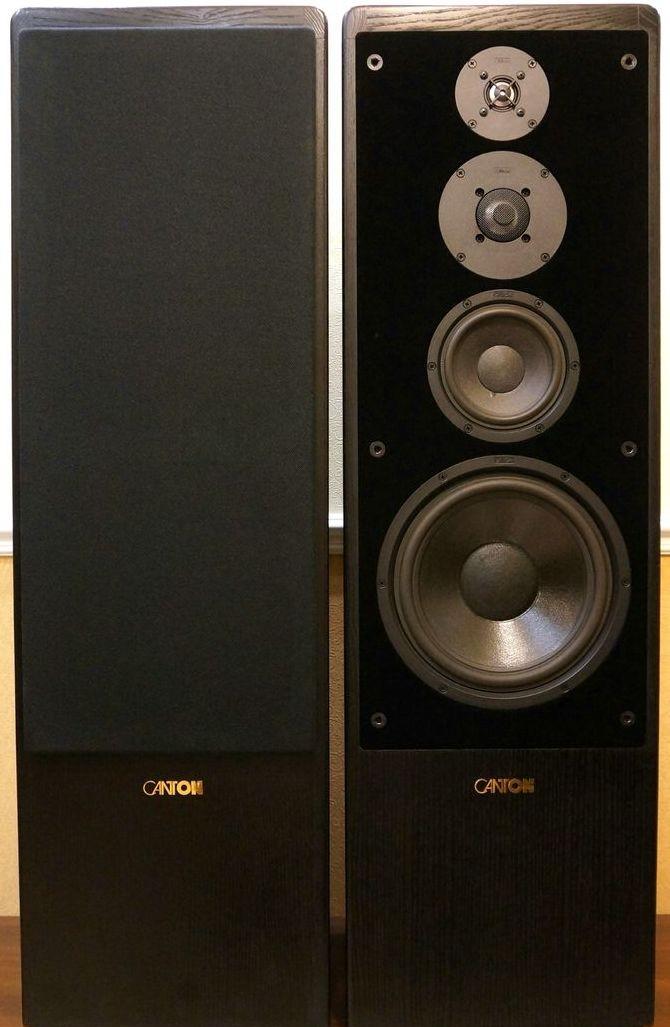

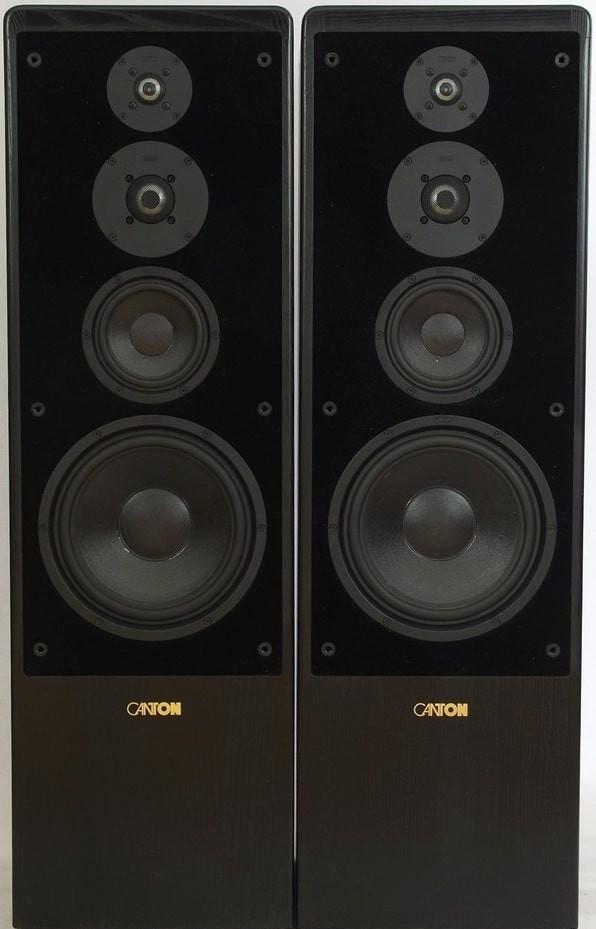

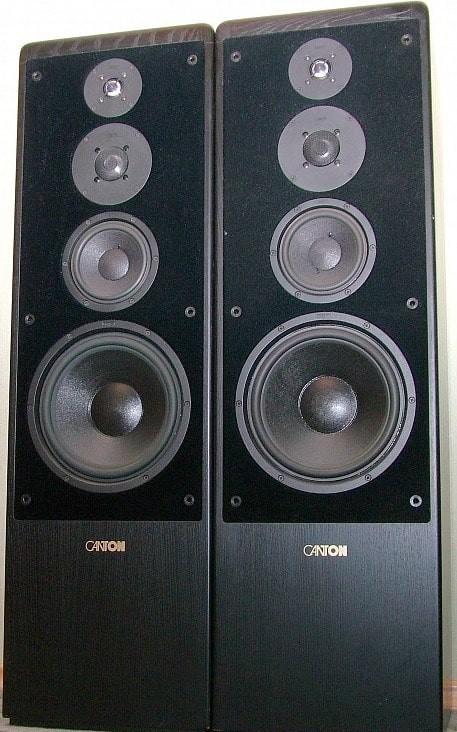

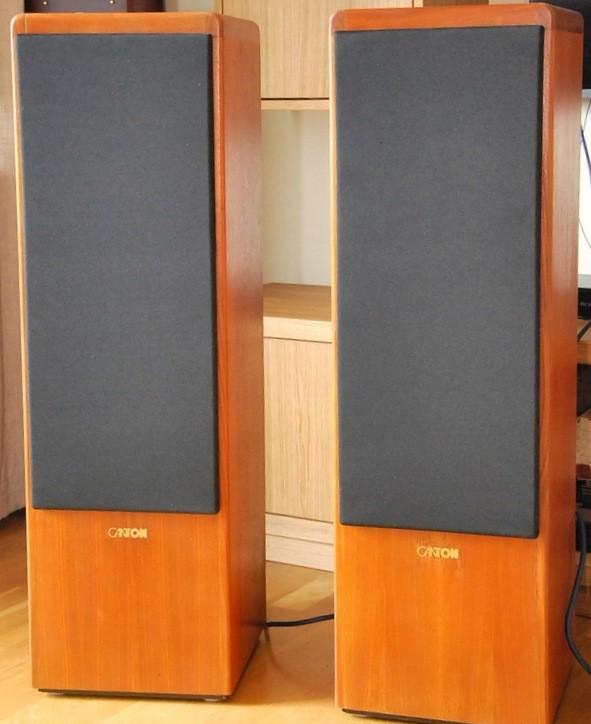

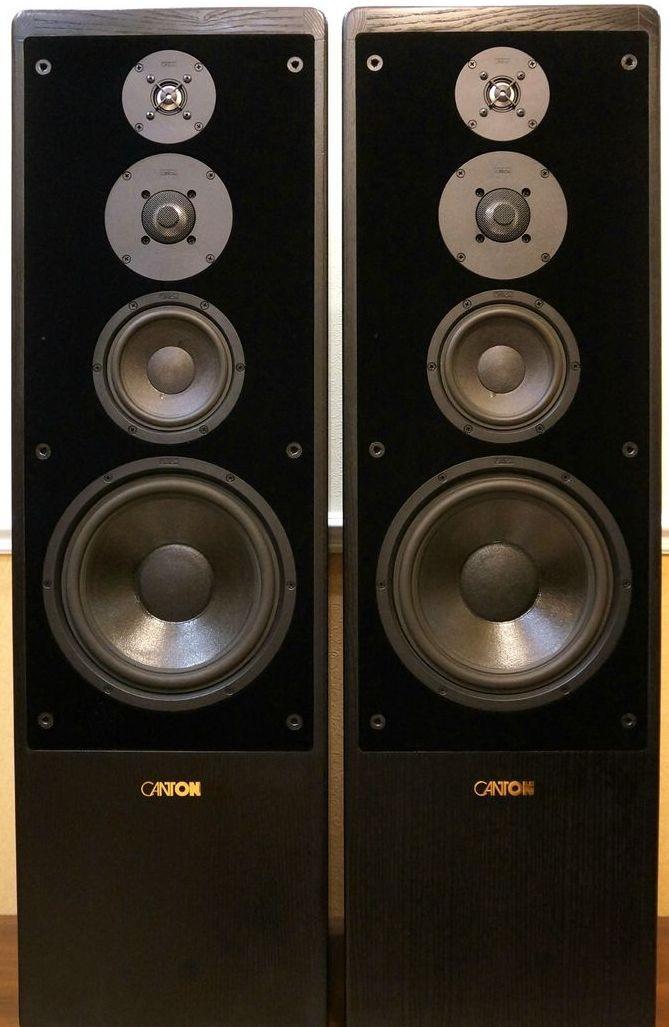

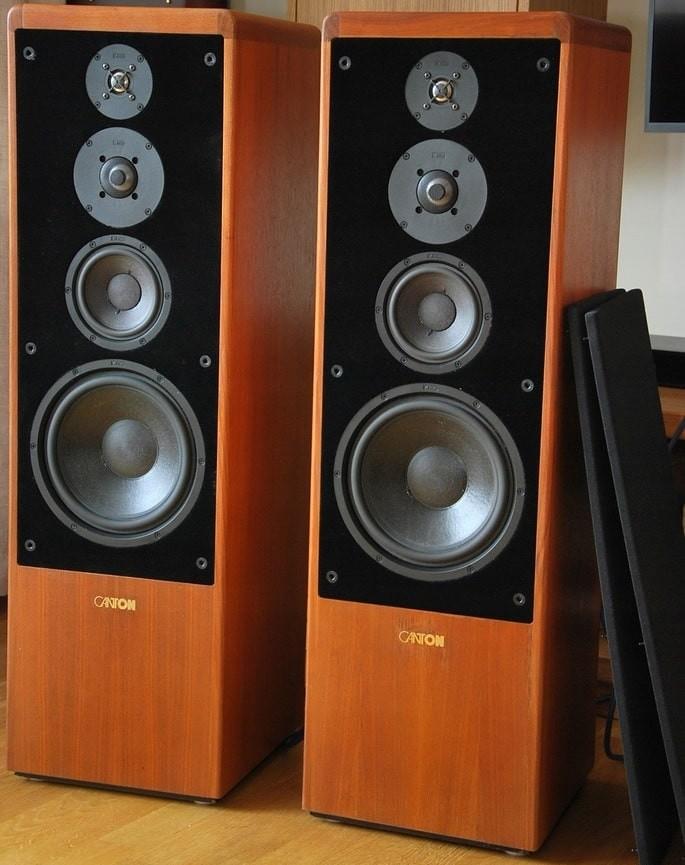

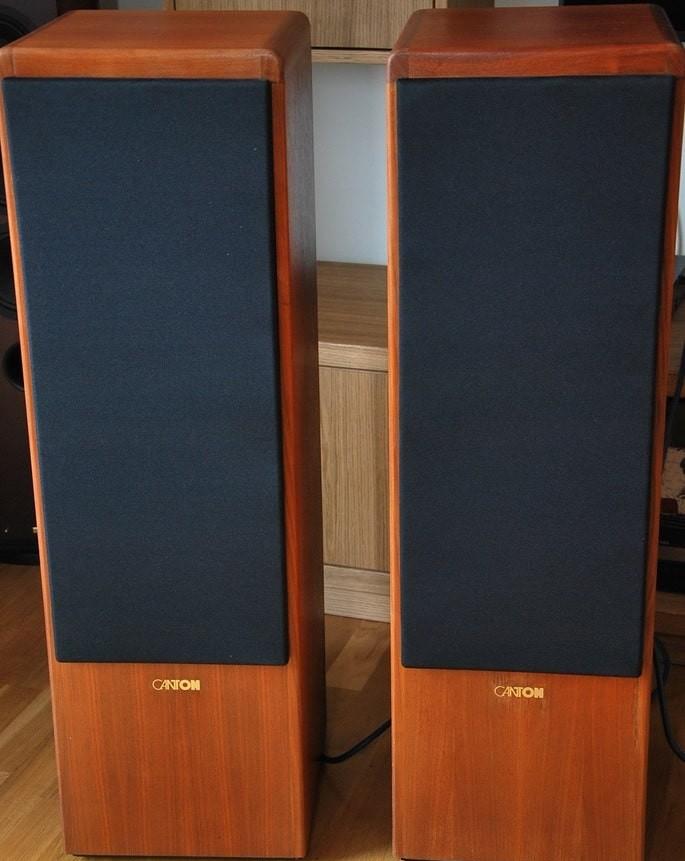

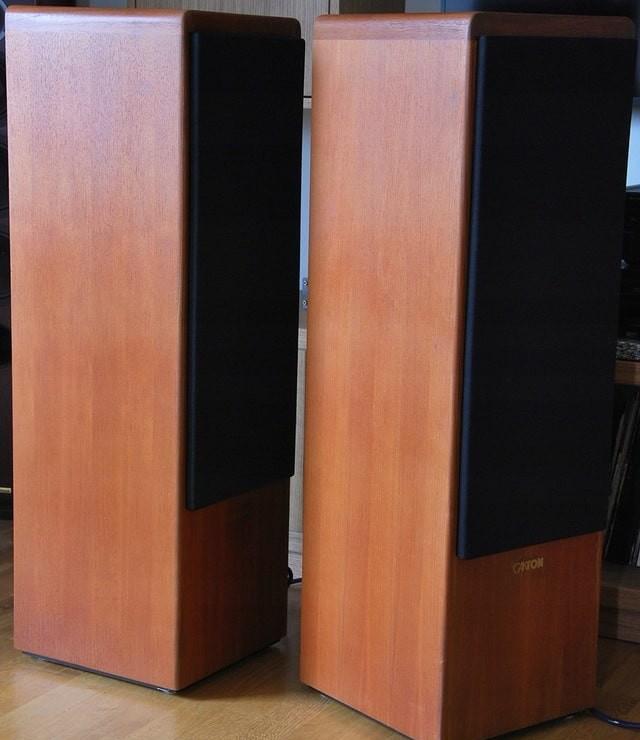

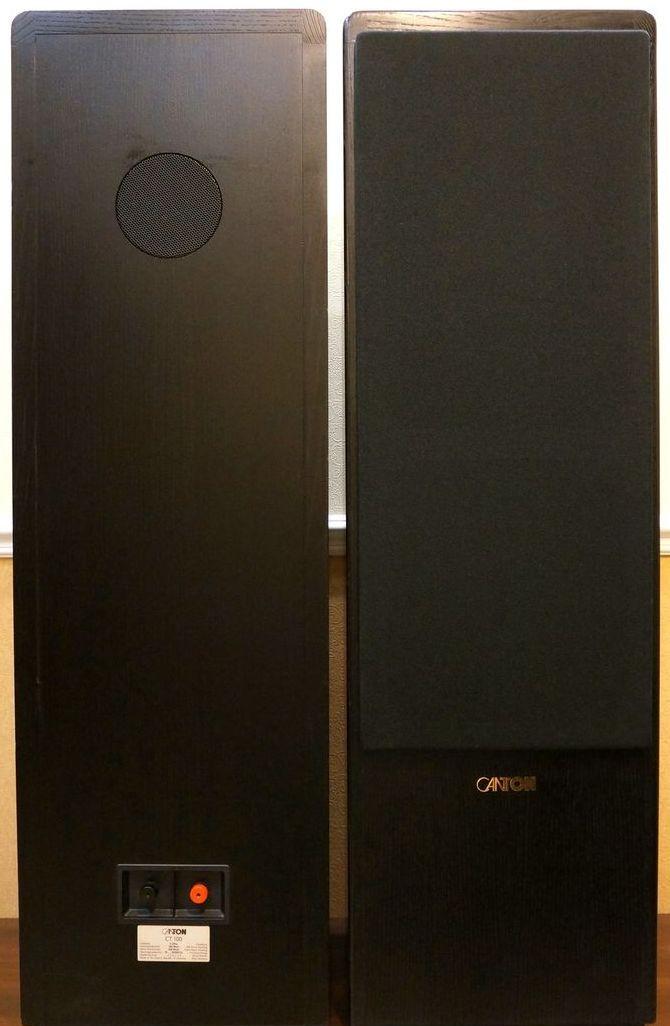

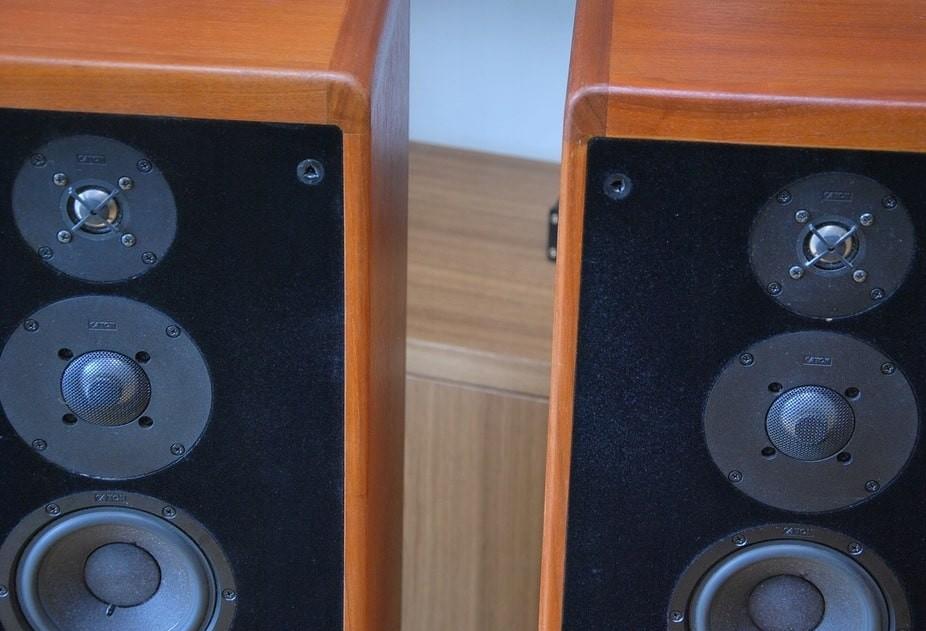

Корпус изготовлен из массива дерева. Изготавливалась в оформлении черный ясень, белый ясень, орех, дуб или красное дерево. Лицевая панель закрывается съемным грилем. Динамики расположены в верхней части АС, вдоль вертикальной оси, по центру. На задней панели в ее верхней части находится выход трубы фазоинвертора, закрытый сеткой, в нижней – клеммная колодка.

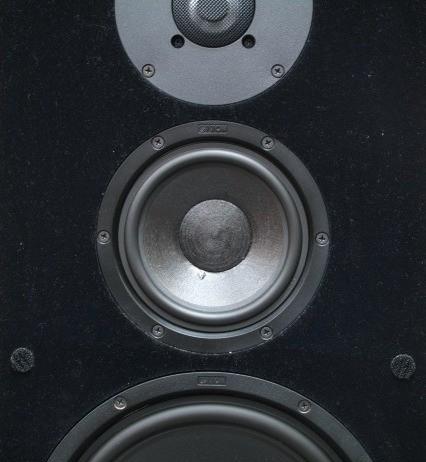

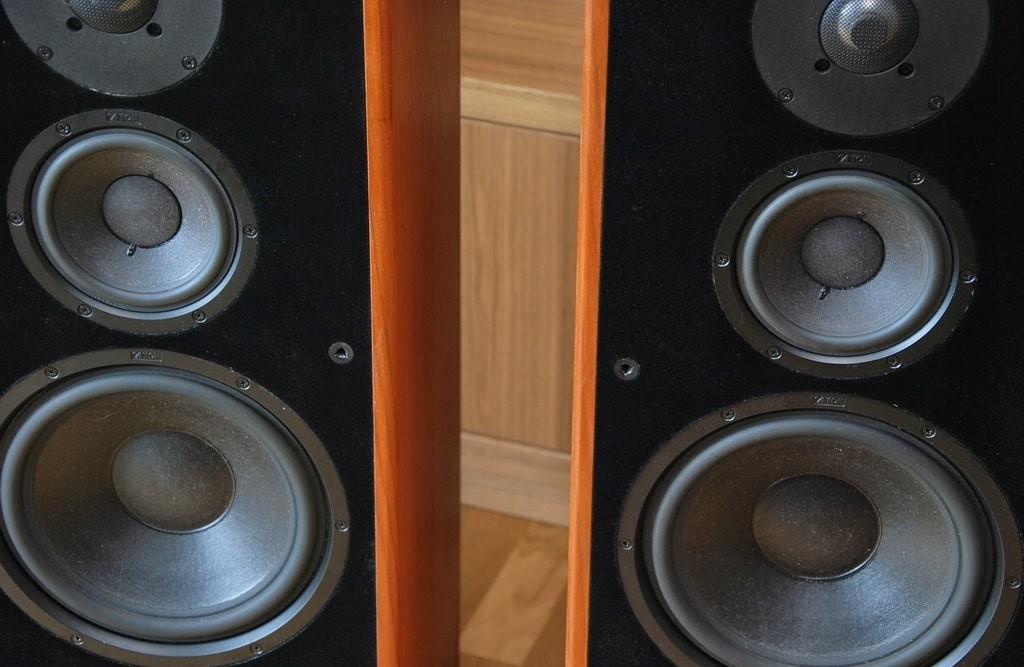

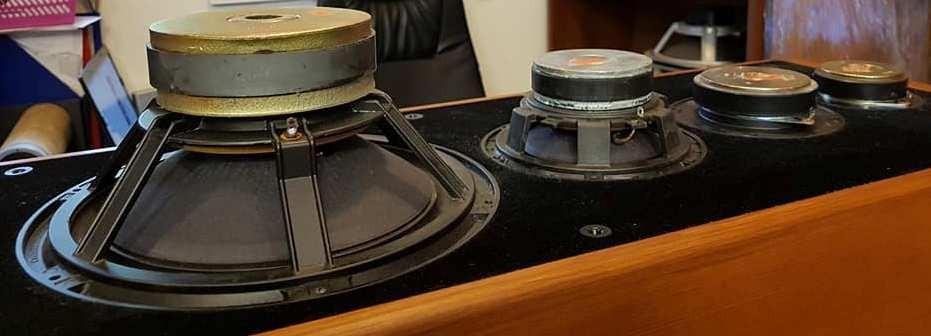

ВЧ и СЧ динамики имеют алюминиево-марганцевые купола. Мидбасовые и НЧ динамики с бумажными диффузорами и такими же пылезащитными колпачками, подвес – резиновый. Магнитные системы на всех динамических головках построены на ферритовых кольцевых магнитах. Мидбасовый динамик отделен от общего объема АС.

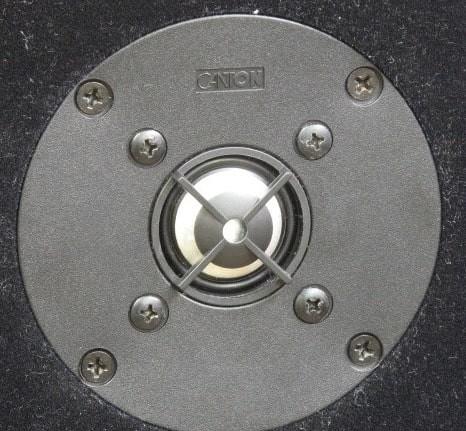

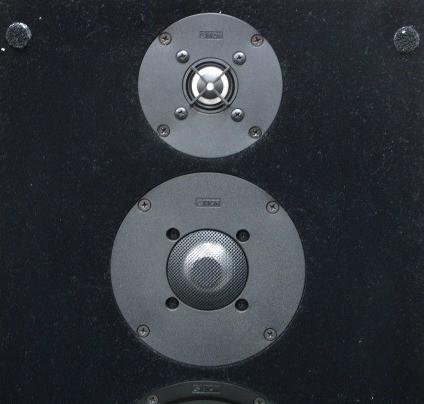

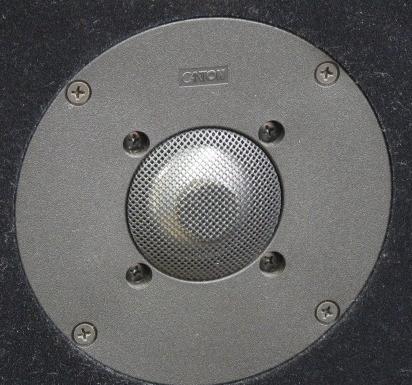

ВЧ динамики, диапазон 4600 – 30000 Гц:

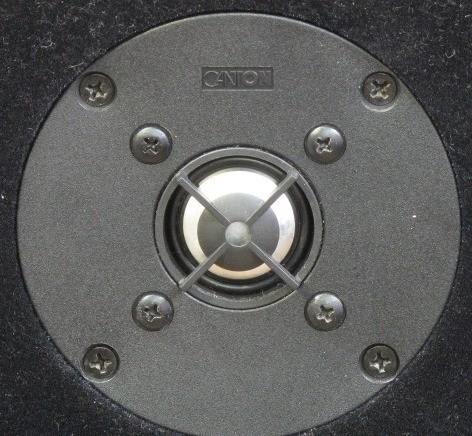

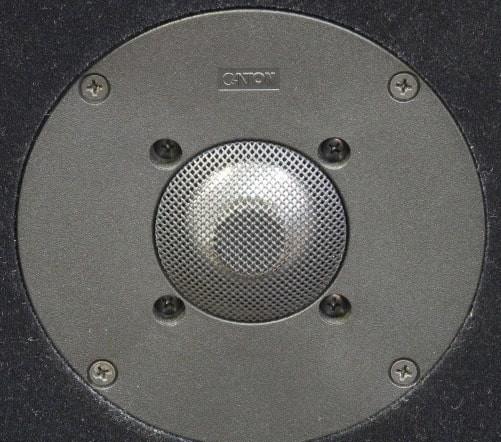

СЧ динамики, диапазон 1100 – 4600 Гц:

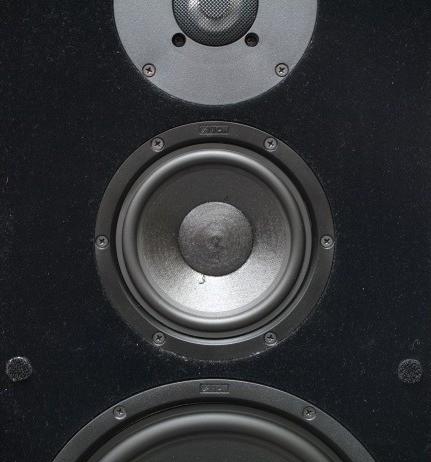

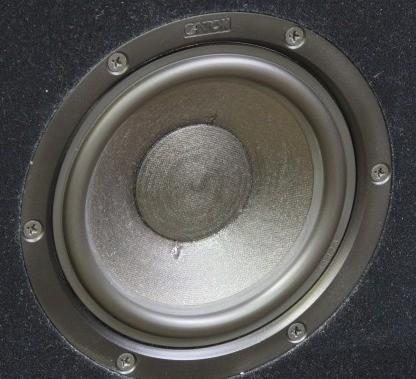

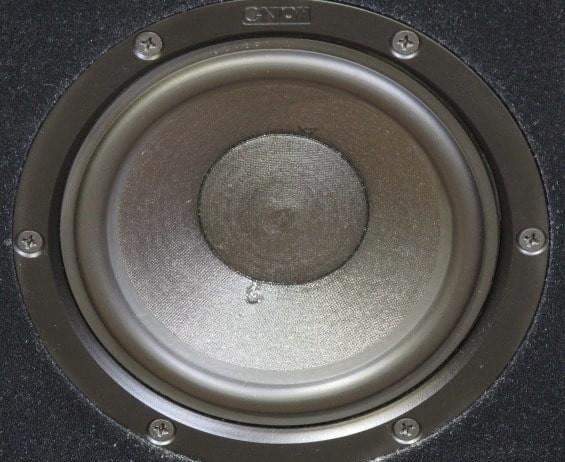

НЧ/СЧ динамики (мидбас) диапазон 250 – 1100 Гц:

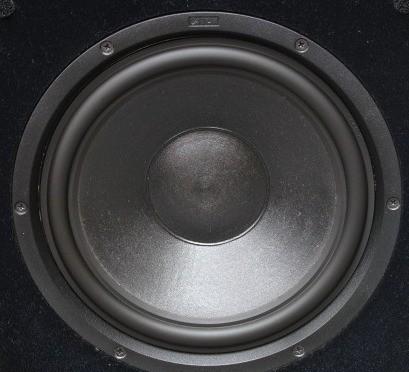

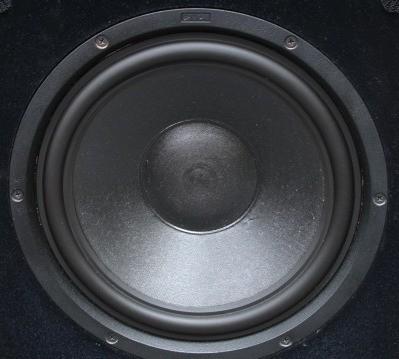

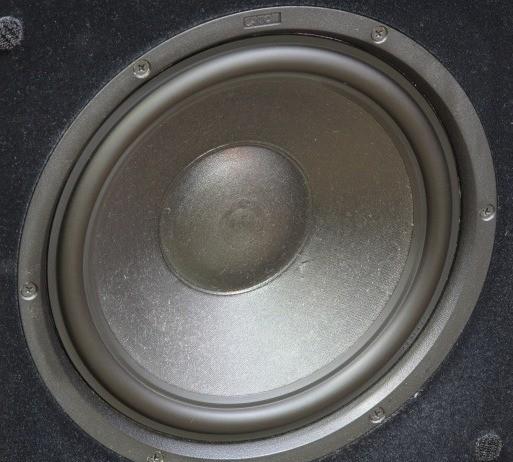

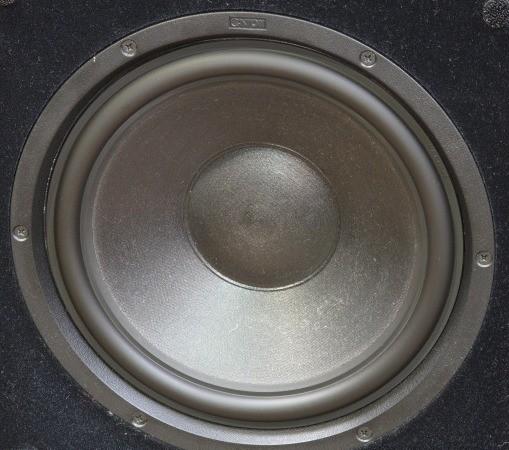

НЧ динамики, диапазон 18 – 250 Гц:

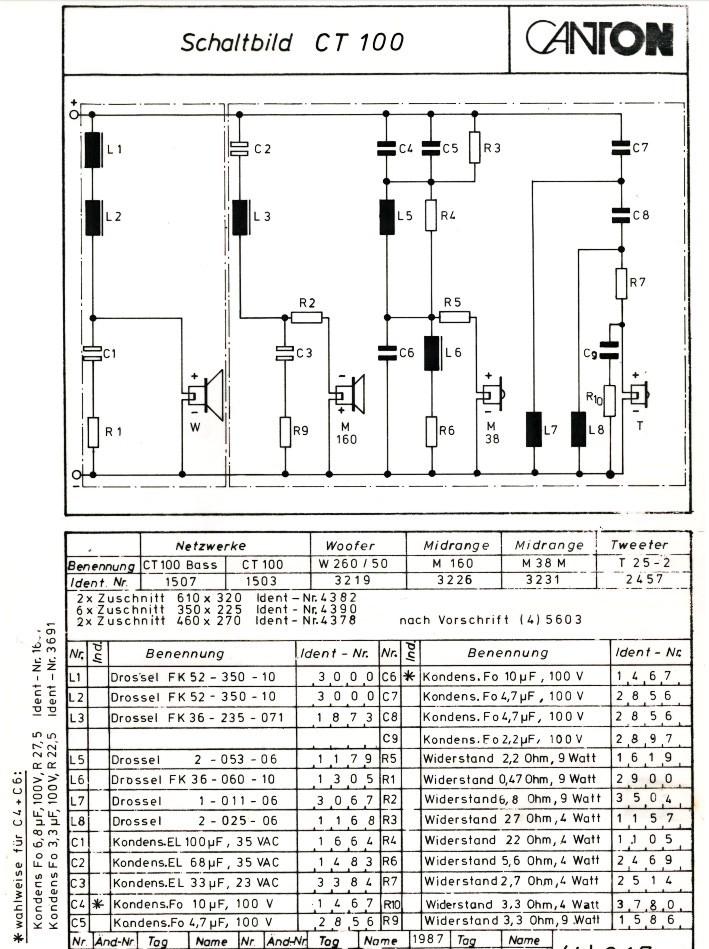

Электрическая схема:

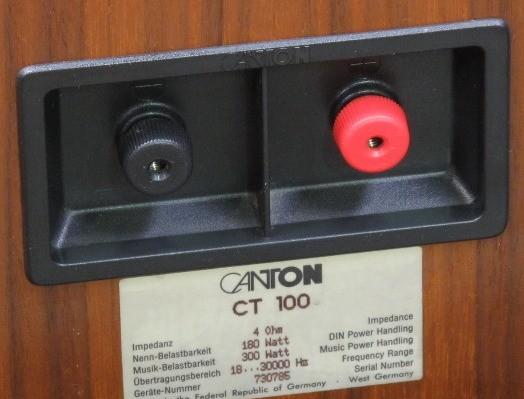

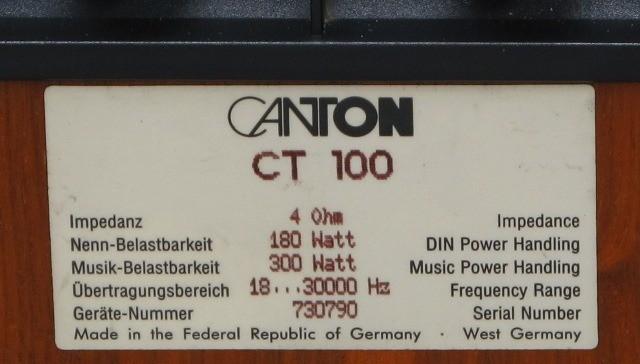

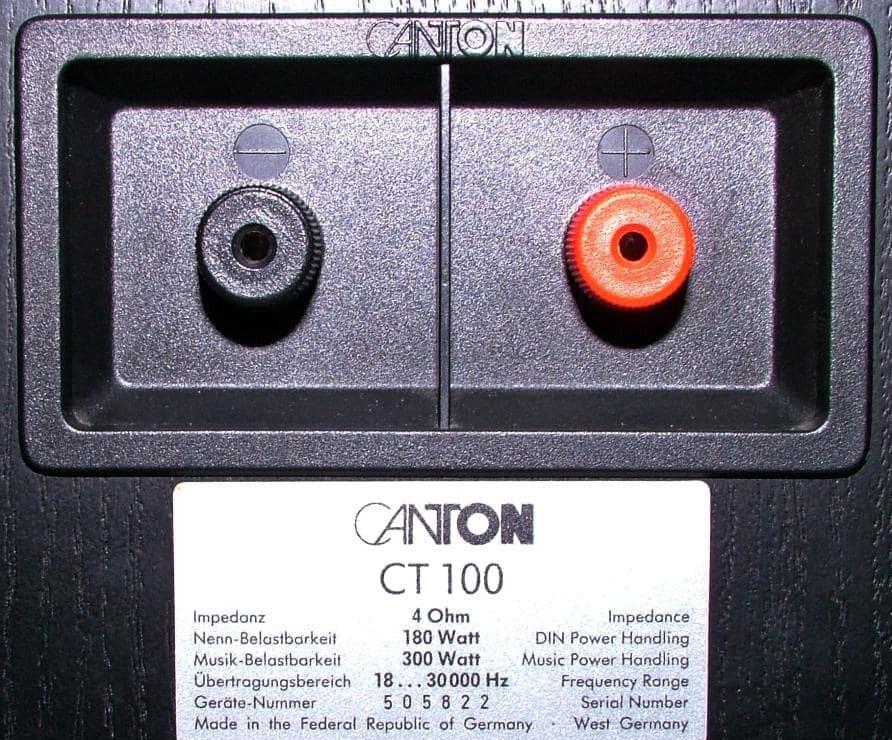

Клеммная колодка и бирка с названием основными характеристиками:
