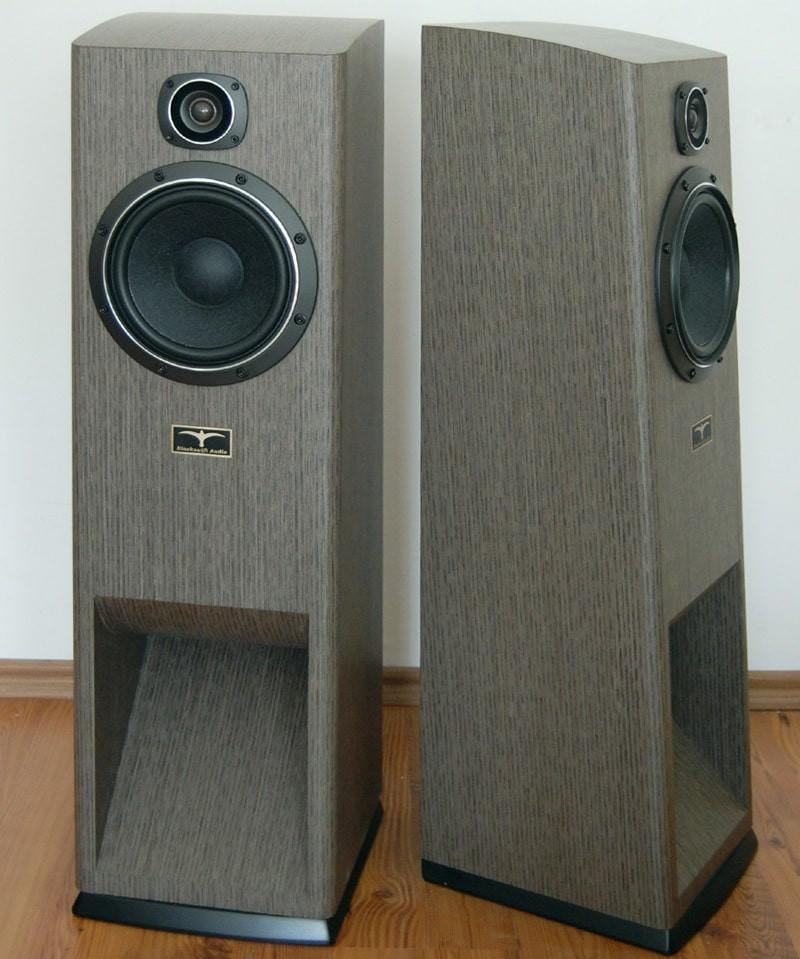

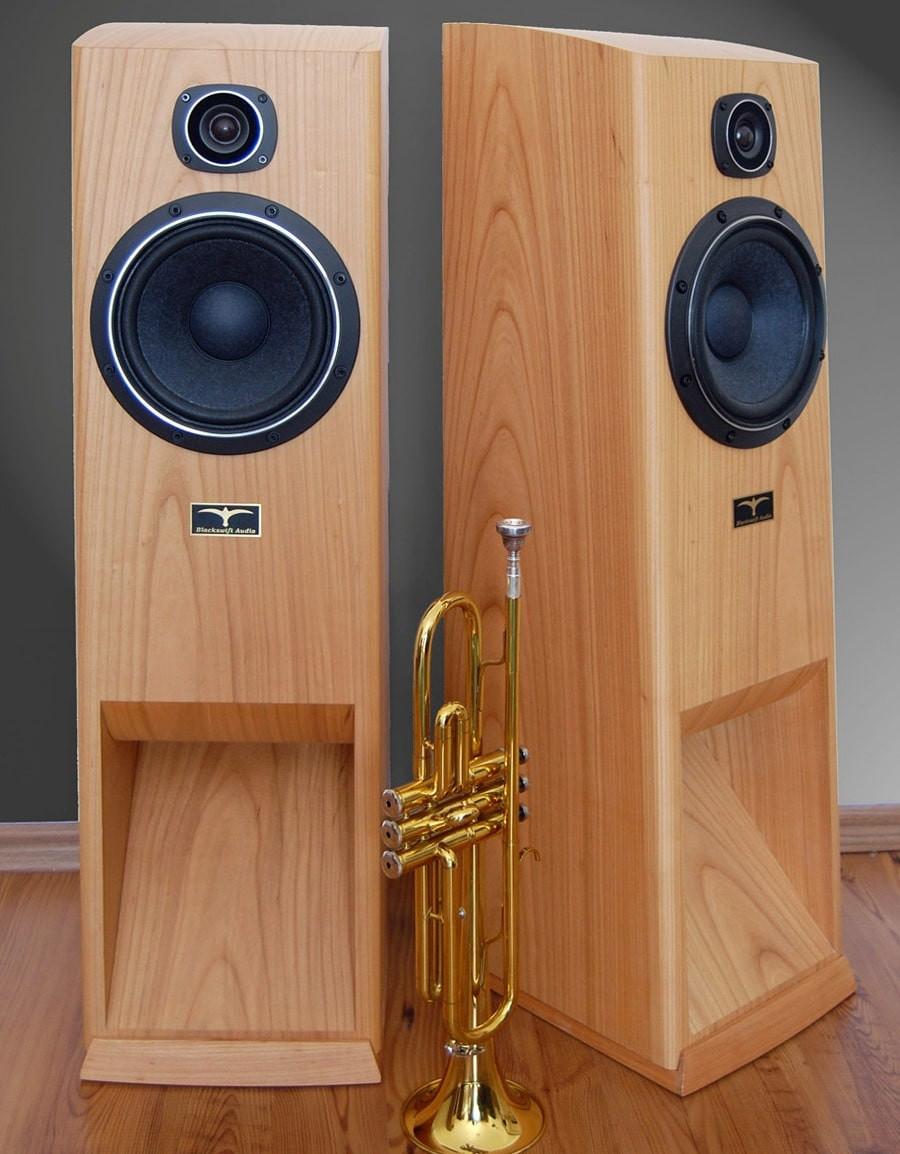

2-х полосная акустическая система на динамиках Fostex FW-208N и Fostex FT28D. Для низкочастотного динамика применено оформление корпуса в виде обратного рупора. В фильтре использована схема первого порядка со спадом 6 дБ/окт. Передняя панель имеет небольшой наклон. устье рупора находится на лицевой панели, под низкочастотным динамиков.
Характеристики:
2-х полосная АС с обратным рупором
Чувствительность: 90 дБ
Сопротивление: 8 Ом
Музыкальная мощность: 100 Вт
Установленные громкоговорители:
НЧ: Ø200 мм Fostex FW-208N
ВЧ: Ø25 мм Fostex FT28D (возможна замена на Fostex FT-48D)
НЧ имеет бумажный диффузор с добавлением волокон полимерной ваты. Купольная мембрана ВЧ шелковая со специальным латексным покрытием, что позволяющим сохранять форму даже при использовании очень тонкой ткани, в результате получается высокочастотный диапазон 50 кГц. Уникальный набор параметров Т/С низкочастотного громкоговорителя позволили спроектировать конструкцию обратного рупора.

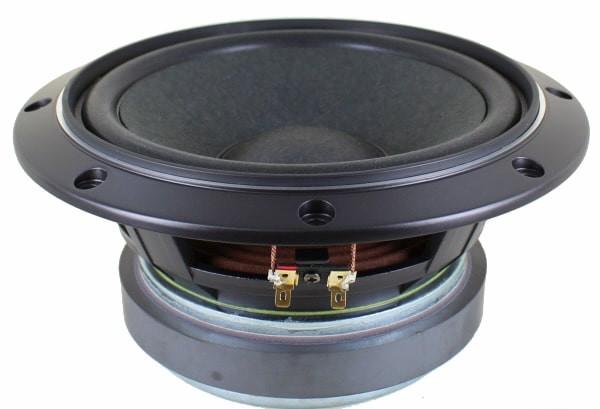

НЧ – Fostex FW-208N:

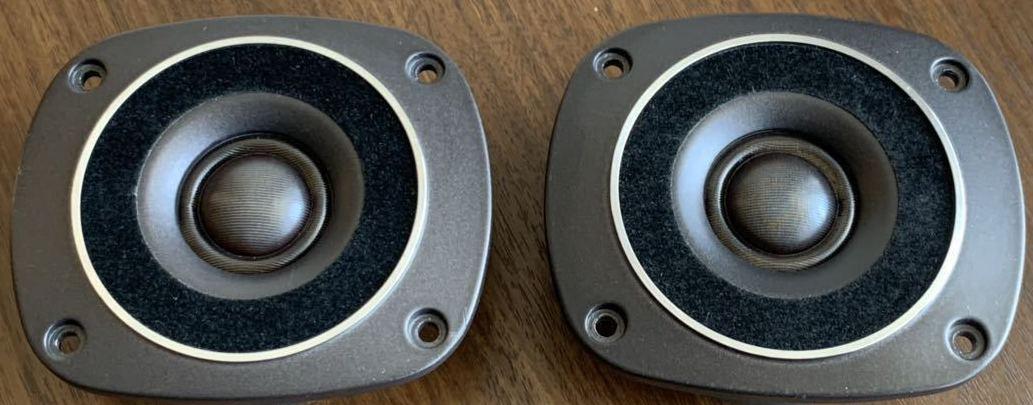

ВЧ – Fostex FT28D:

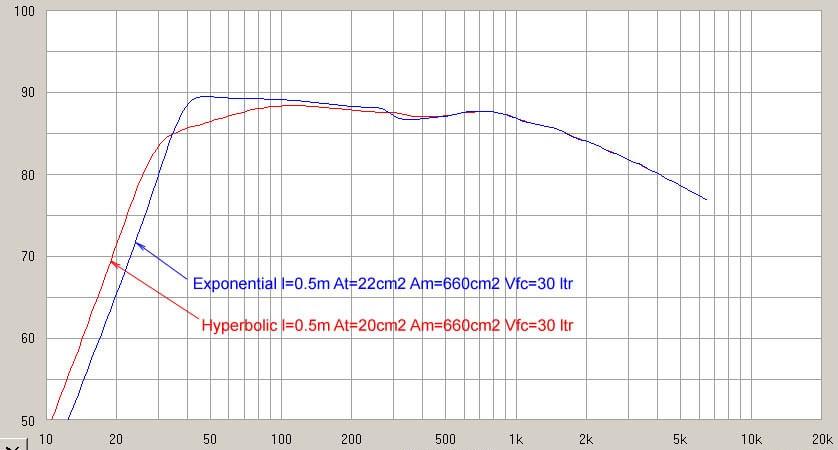

Длинна рупора не большая, чтобы обеспечить поднятие чувствительности, но отдача низкочастотного диапазона не имеет ничего общего с басом фазоинвертора. Такое оформление требует аккуратной сборки, ведь геометрия рупора очень важна. Были разработаны два варианта корпуса, отличающиеся контуром. Гиперболический обеспечивает глубокую, плавную и музыкальную основу баса, тогда как экспоненциальный дает быстрый и яркий бас.

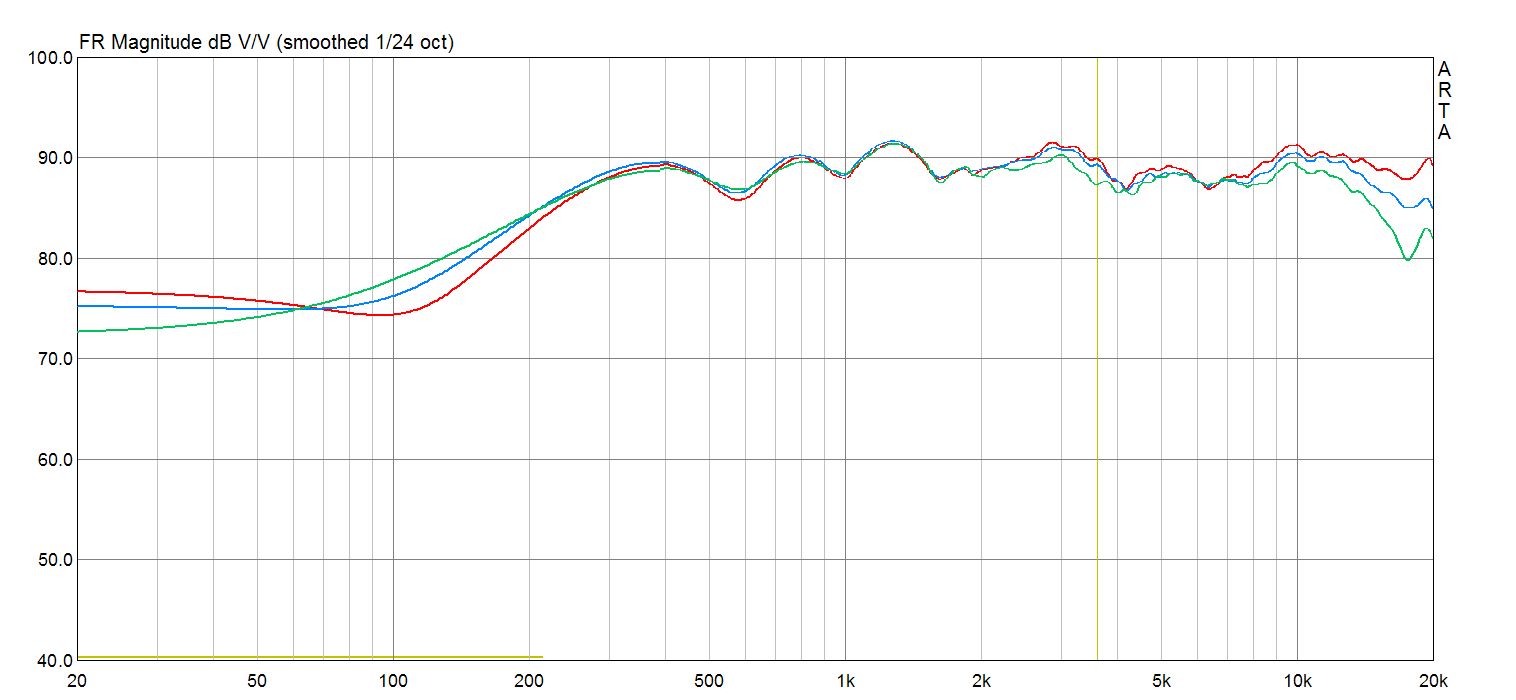

АЧХ на расстоянии 1 м при входном напряжении 2,83 В
(красный – по оси, синий – 15° от оси, зеленый – 30° от оси):

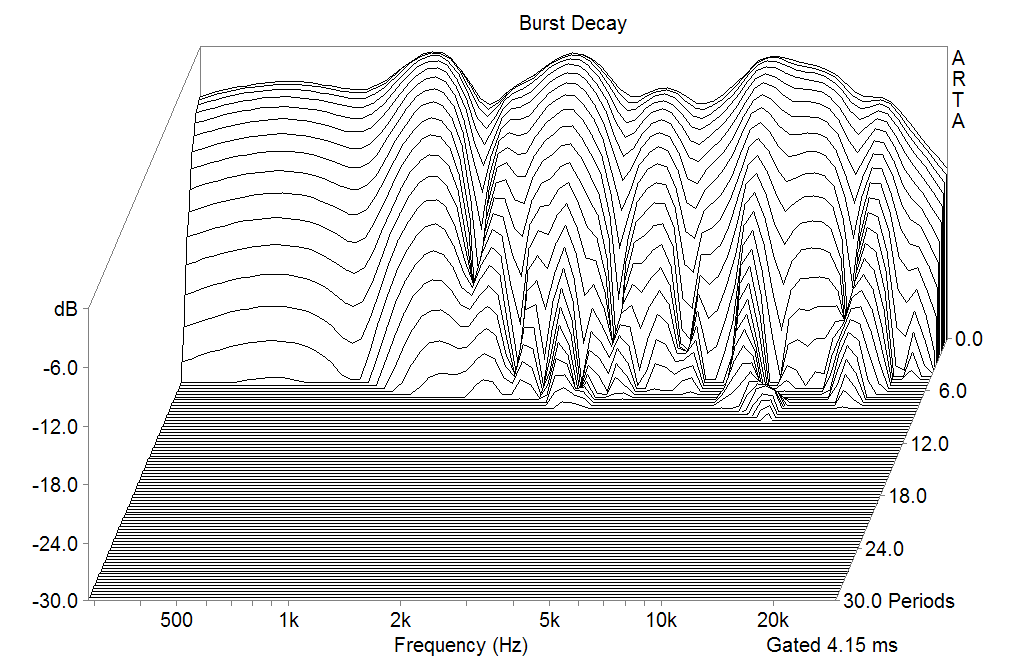

Водопад (1 м по оси):

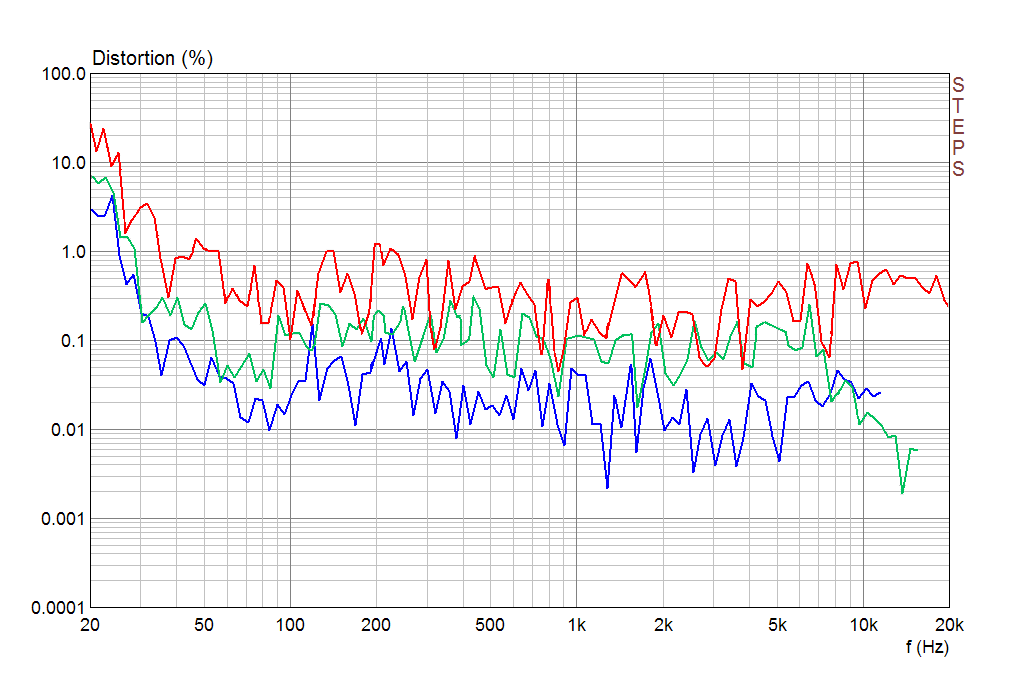

Кривые второй, третьей и четвертой гармоник
(при среднеквадратичном входном напряжении 2,83 В):
По матариалам rutcho.com
