Схема трехполосного УМЗЧ на микросхемах

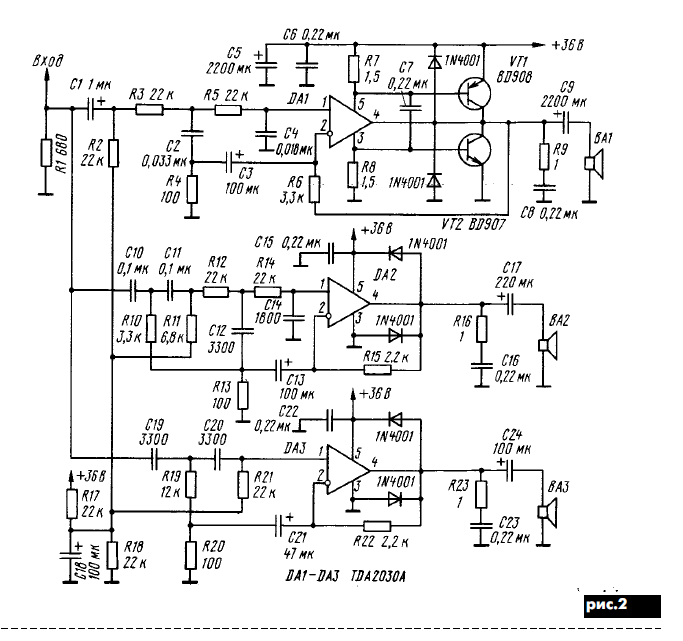

Схема трехполосного УМЗЧ на микросхемах («Радио», 9/99) перепечатана из немецкого издания. Трехполосный усилитель мощности звуковой частоты (рис.2) обеспечивает номинальную звуковую мощность в низкочастотном канале 30 Вт на нагрузке 4 Ом, в среднечастотоном и высокочастотном диапазонах — по 15 Вт на нагрузке 8 Ом. В низкочастотном канале установлен активный фильтр низших частот с граничной частотой 300 Гц, в среднечастотном — полосовой фильтр с полосой 300.3000 Гц, в высокочастотном — фильтр высших частот с граничной частотой 3000 Гц. Крутизна скатов фильтров от 12 до 18 дБ на октаву. Наиболее близким аналогом микросхемы TDA2030A является КР174УН19А. Транзисторы BD908 и BD907 можно заменить на КТ864 и КТ865, вместо диодов 1N4001 подойдут КД243.
