Четырех канальный стерео коммутатор

На микросхеме К174КП1 можно построить простой коммутатор звуковых сигналов на 4-е канала для стерео аппаратуры.

Коммутатор стерео сигналов работоспособен при снижении питания до 6В, но при этом необходимо уменьшить амплитуду коммутируемых сигналов(во избежания искажений). Главное условие использование микросхемы — это чтобы двойная амплитуда коммутируемого сигнала не превышала напряжение питания.

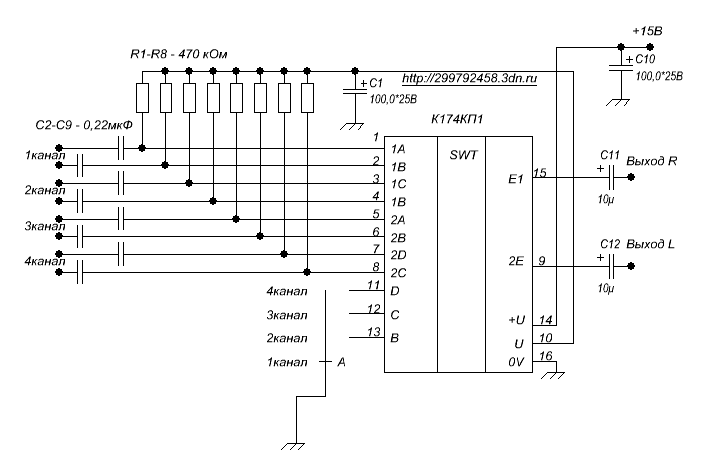

Пр подачи питания на уст-во включается первый стерео канал (вход А), если необходимо переключится на другой канал, надо заземлить соответствующие выводы микросхемы (см. как на схеме).

Основные параметры микросхемы К174КП1:

ток потребления не более 1мА
коэффициент усиления по напряжению -2,5дБ
разделение между каналами не менее 60дБ
коэффициент гармоник при входном напряжении 3В не более 0,1%
коэффициент гармоник при входном напряжении 1В в полосе частот от 20 до 20000Гц не более 0,05%
отношение сигнал/шум не менее 97дБ
напряжение шумов при замкнутых входах не более 5мкВ
неравномерность АЧХ в диапазоне 20…20000Гц не более 0,2дБ
напряжение питания от 6 до 23В
предельное постоянное напряжение на входах 1…8 не более 1/2Uпит
сопротивление нагрузки не менее 4,7кОм
