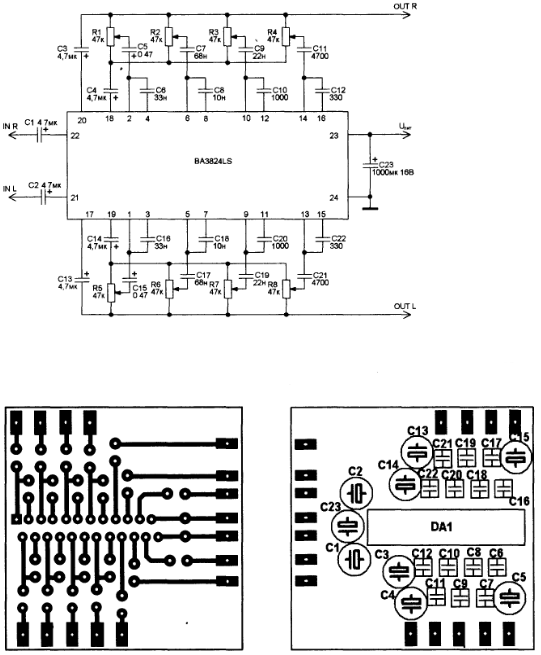

Четырех полосный графический стерео эквалайзер на BA3824LS

Эквалайзер предназначен для регулировки тембра в 4-х диапазонах, полоса частот регулирования определяется внешними установленными конденсаторами.

Параметры

• Напряжение питания 3,5…14В
• Ток потребления 4,4…9,5мА
• Максимальное входное напряжение 0,4..0,6В
• Кгарм 0,1…0,3%
• Напряжение шумов на выходе 10…20 мкВ
• К усиления -3…0 дБ
• Разделение каналов -60…-70дБ
