Четырехканальный УМЗЧ на TDA7377

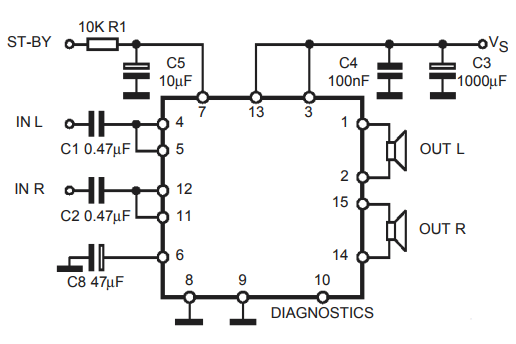

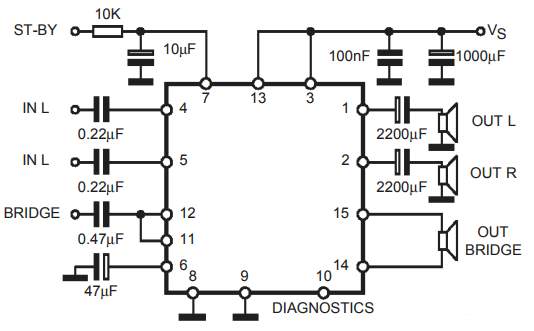

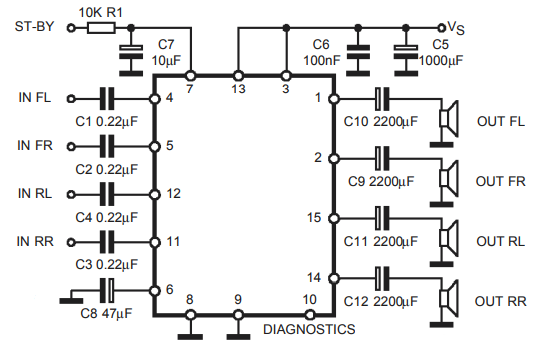

Четырехканальный УМЗЧ основан на ИМС TDA7377, которая является усилителем класса AB, TDA7377 может работать по мостовой схеме или как четырехканальный усилитель. Полностью комплементарная структура выходного каскада и постоянный коэффициент усиления дают возможность получить максимальную при минимальном количестве внешних компонентов.

Оснонвые технические характеристики:

Максимальное напряжение питания 18 В
Номинальное напряжение питания 14,4 В
Минимальное напряжение питания 8 В
Ток покоя не более 150 мА
Ток потребления в режиме Stand-by не более 100 мкА
Коэффициент усиления при раздельных каналах 20 дБ
Коэффициент усиления в мостовом подключении 26 дБ
Выходная мощность при раздельных каналах 4*10 Вт при КНИ=10% Rн=2 Ом Uпит=14,4 В
Выходная мощность в мостовом подключении 2*20 Вт при КНИ=10% Rн=4 Ом Uпит=14,4 В
КНИ в мостовом подключении при выходной мощности от 0,1 до 10 Вт не более 0,3%
Полоса пропускания от 22 до 22000 Гц
Напряжение рабочего режима на входе ST-BY 3,5 В
