Цифровой регулятор громкости на LC7533

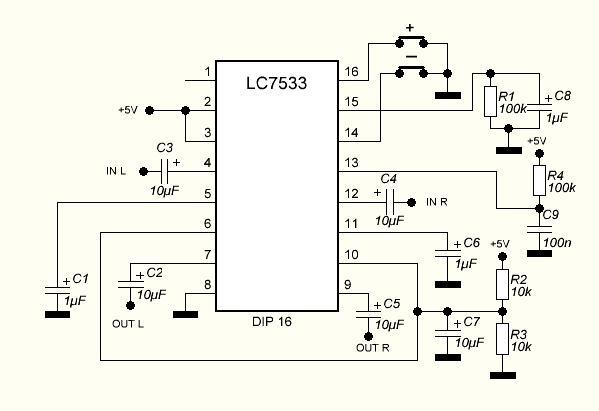

На рисунке показана схема цифрового регулятора громкости на ИМС LC7533. Схема содержит небольшое кол-во внешних элементов, управление громкостью осуществляется при помощи кнопок «+» и «-«. Напряжение питания LC7533 может быть от 2,1 до 5 В. Коэффициент нелинейных искажений не превышает 0,5%. Диапазон регулировки коэффициента передачи 60 дБ. Регулировка громкости содержит 16 ступеней . Коэффициент взаимного влияния каналов — 85 дБ. Диапазон рабочих температур от -30 до +75°C.

Источник — lc7533.pdf
