Цифровой селектор входных сигналов на мультиплексорах КМОП структуры

Число положений — 4
Максимальная амплитуда коммутирующего сигнала 7,5В
Полоса частот 20…40000Гц
Коэф. гармоник (20…20000Гц) — 0,1%
Напряжение питания 15В

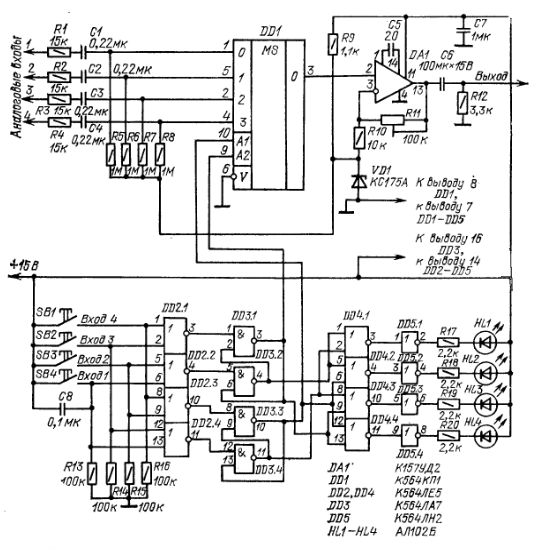

Двоичный код сигнала, управляющего мультиплексором DD1, снимается с выходов RS триггеров на DD3.1-DD3.4. В зависимости от кода на входах А1 А2 микросхемы DD1 к ее выходу(вывод3) подключается один из входов. Чтобы обеспечить нужный режим работы мультиплексора по постоянному току, на входы 0-3 через R5-R8 подано напряжение со стабилизатора на VD1. Для развязки по постоянному току на входах селектора включены С1-С4.
Микросхемы серии К564 имеют защиту от статического электричества. Для дополнительной защиты в схему введены R1-R4. Для лучшего согласования сигнал с выхода мультиплексора на последующие каскады поступает через ОУ, его усиление в пределах 5-10 раз и его можно регулировать подстроечным резистором R11.
