Изготовитель: Япония, выпуск в 1979 году.
Технические характеристики Coral X-VII:
3-х полосная АС с фазоинвертором

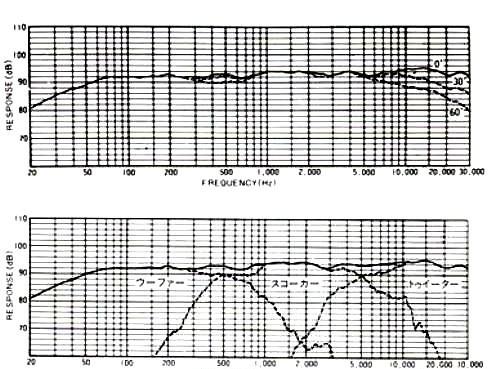

Диапазон воспроизводимых частот: 30 – 30000 Гц
Чувствительность: 94 дБ/Вт/м
Максимальный уровень звукового давления: 118 дБ
Полное сопротивление: 8 Ом
Максимальная мощность: 120 Вт
Кратковременная мощность: 240 Вт
Частота раздела кроссовера: 470 Гц и 5000 Гц
Внешние размеры (ВхШхГ): 710х390х350 мм
Вес: 27 кг

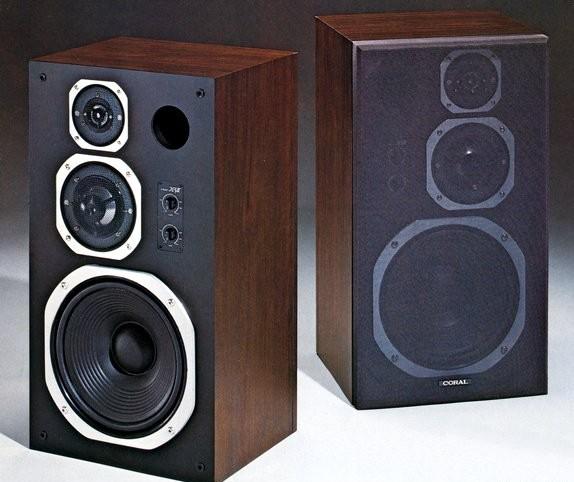

Описание Coral X-VII
3-х полосная акустическая система, полочного типа с фазоинвертором, в которой используется запатентованный жесткий купольный модуль, для поддержки новых (для своего времени) цифровых источников звукового сигнала, например PCM (pulse code modulation). Корпус выполнен из ДСП высокой плотности, собственные резонансы подавляются усилением конструкции в ключевых местах. Отделка с четырех сторон выполнена под красное дерево.

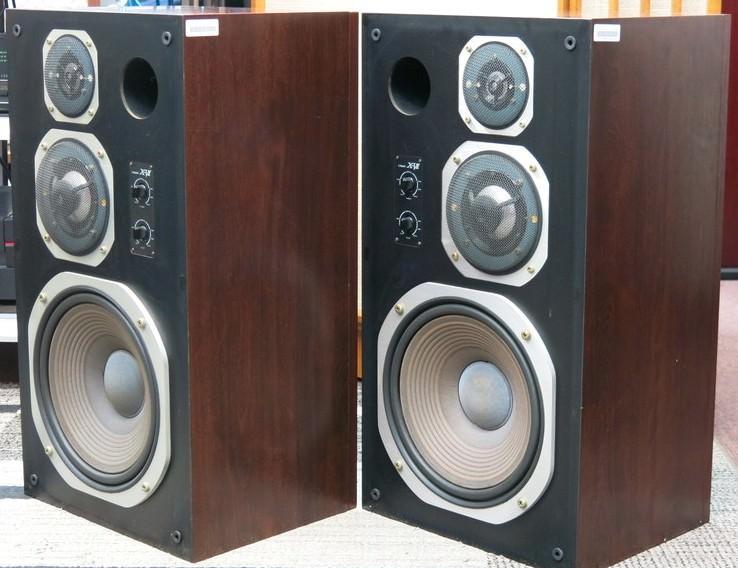

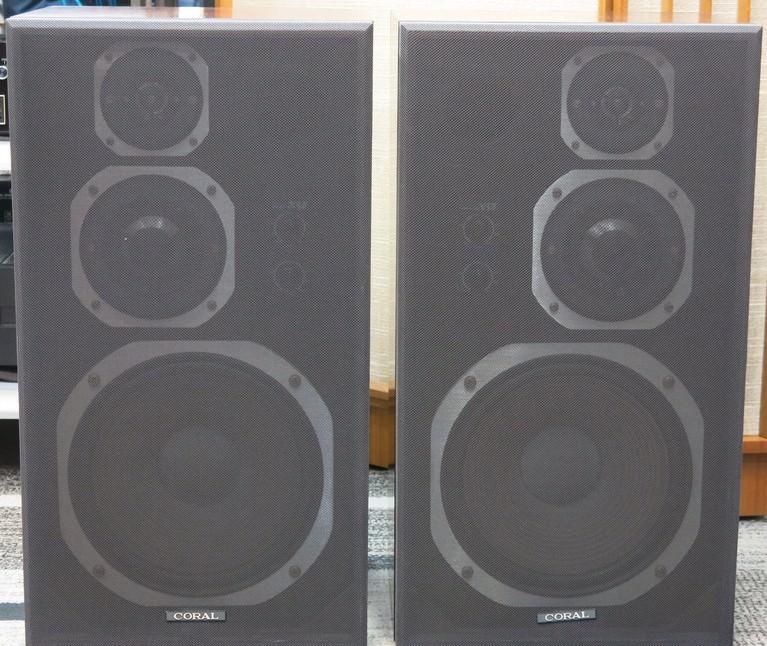

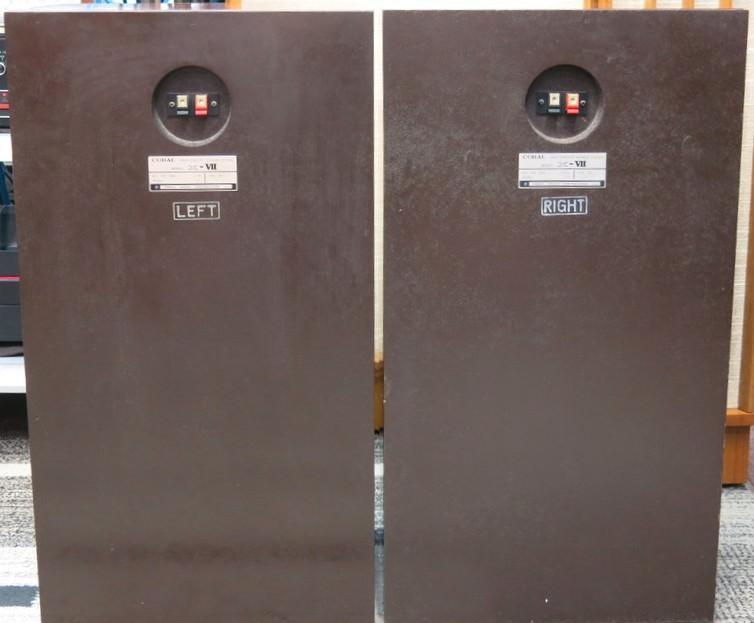

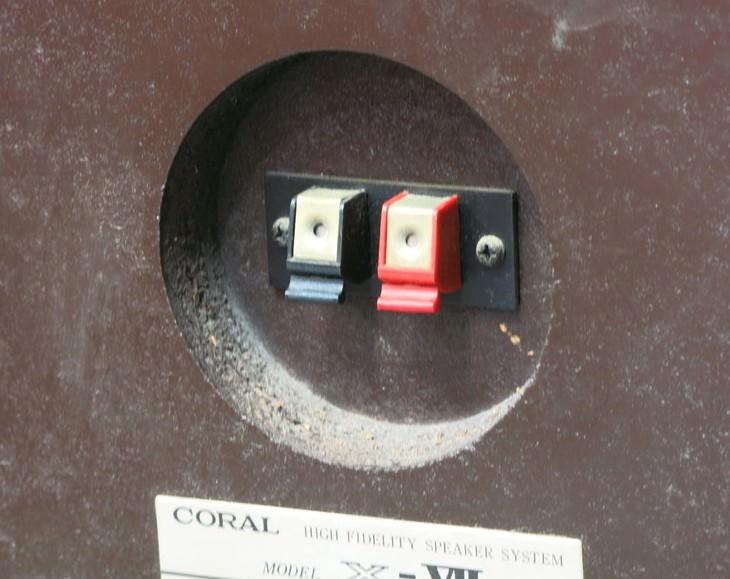

Динамики в паре АС расположен в зеркально. Возле ВЧ находится выход фазоинвертора, рядом с СЧ динамиком – регуляторы средних и высоких частот. На задней стенке, в верхней части установлена клеммная колодка. Лицевая панель закрывается съемный грилем.

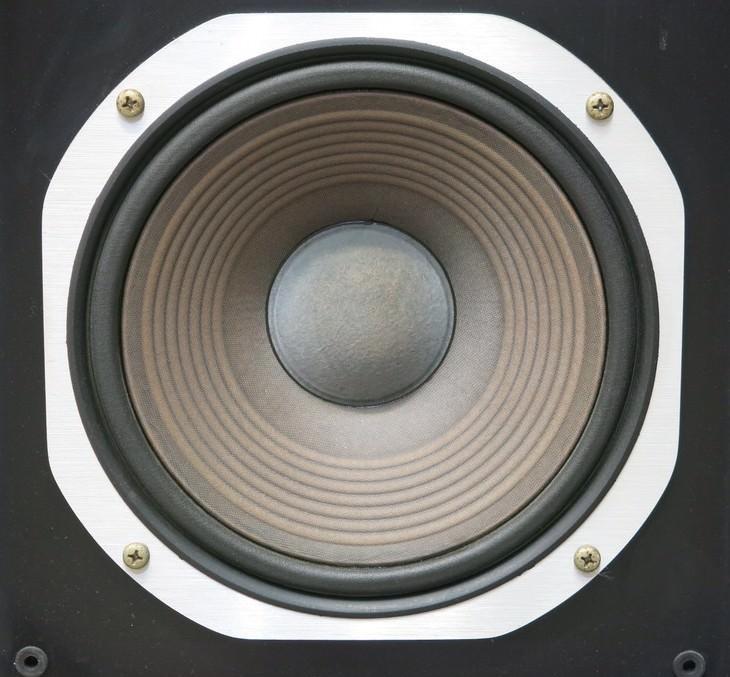

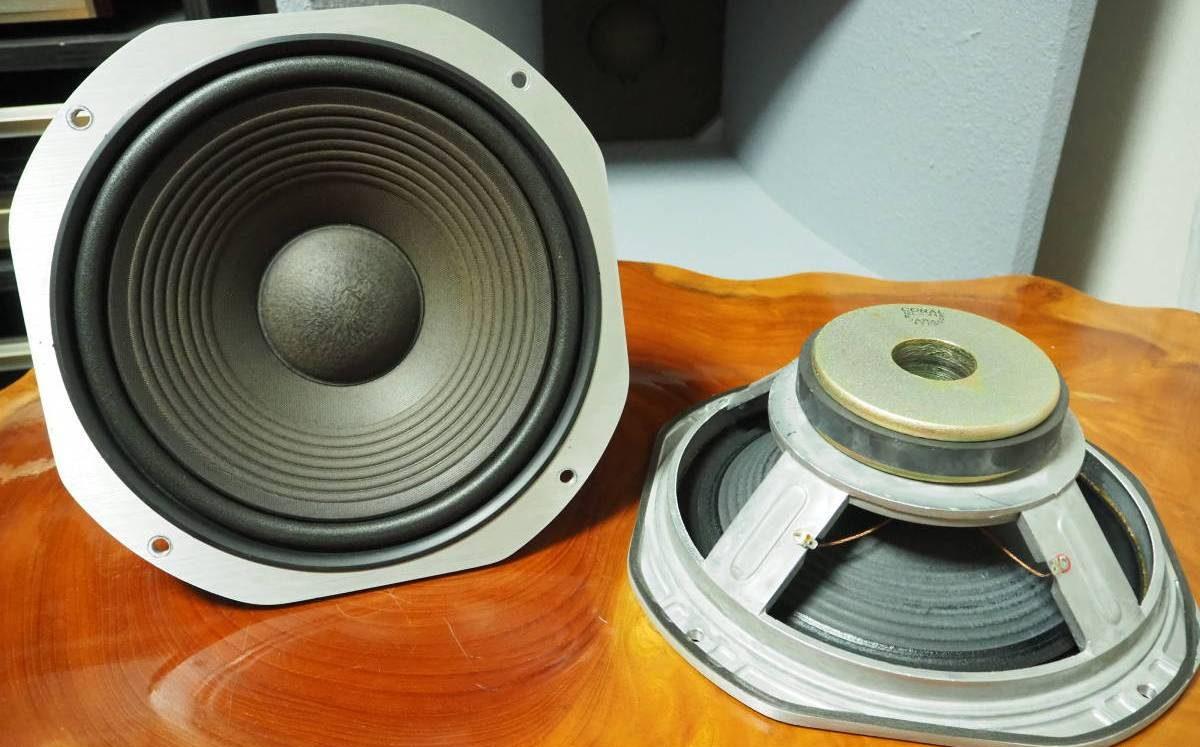

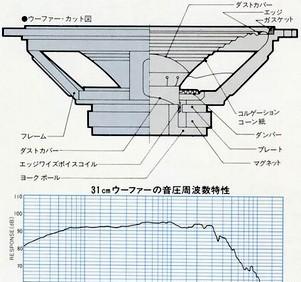

Низкочастотный излучатель конусного типа, диаметром 310 мм. Диффузор изготовлен по новому методу из материала, основой которой служит древесина двух пород хвойного дерева. По заявлению производителя это позволило реализовать прочную и эластичную диафрагму диффузора. Звуковая катушка имеет обмотку большого диаметра, ленточного типа. Магнит ферритовый.

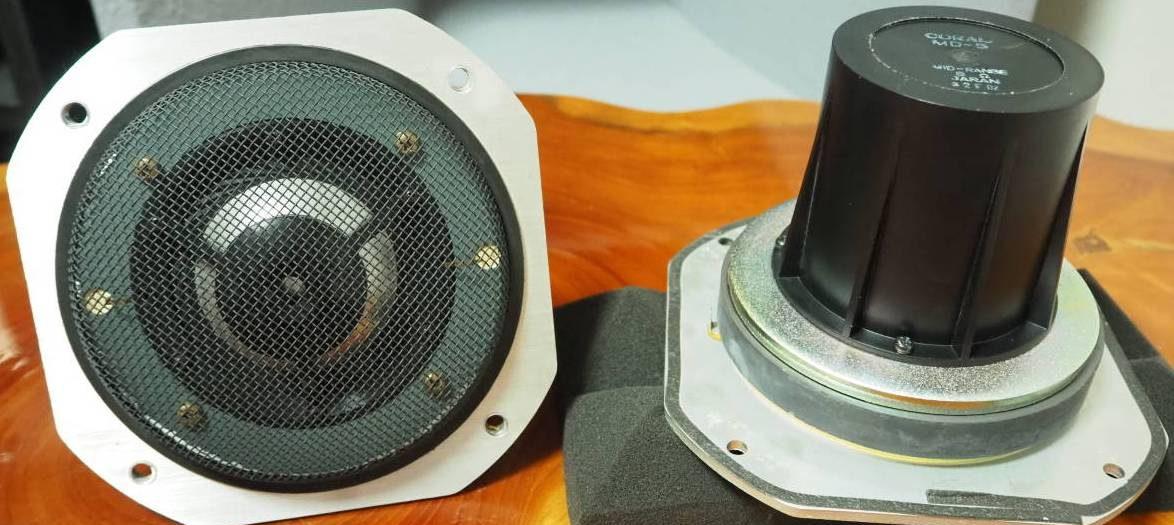

СЧ излучатель купольного типа, диаметром 90 мм. Чтобы расширить частотный диапазон, диафрагма купола изготовлена из сверхтвердого и легкого сплава, с добавлением магния и меди. Она в три раза выше по твердости и прочности на сдвиг, по сравнению с обычными диафрагмами на основе алюминия. Подкупольное пространство заполнено звукопоглощающим материалом. Это позволило получить нижнюю граничную частоту воспроизведения в 280 Гц. Перед куполом расположена акустическая линза, улучшающая характеристику направленности. Подвес тангенциальной формы, пропитан несколькими видами смол имеющих различные механические характеристики. После чего подвергнут термообработке. Для звуковой катушки, диаметром 70 мм, использован алюминиевый провод граненого сечения. Магнит ферритовый.

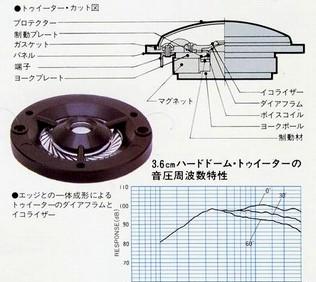

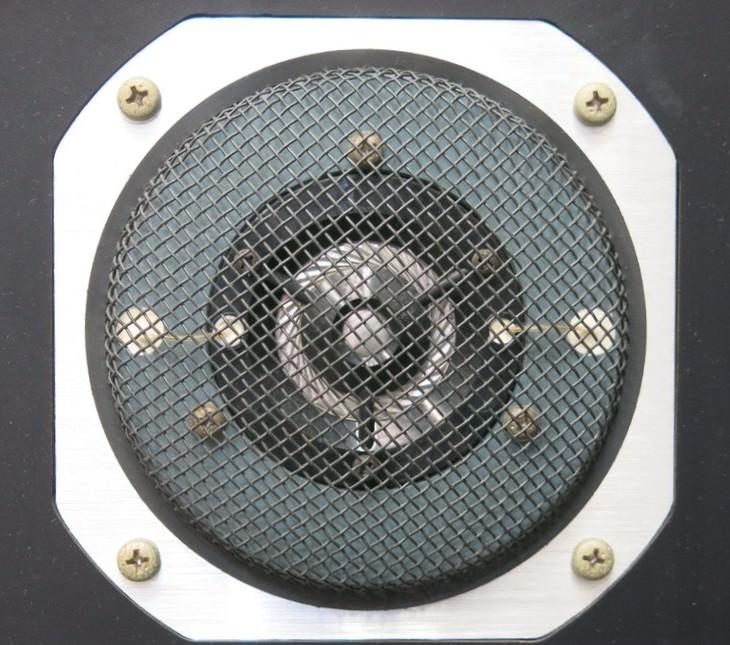

ВЧ излучатель купольного типа, диаметром 36 мм имеет схожую с СЧ динамиком конструкцию. Аналогичный сверхтвердый и легкий сплав диафрагмы и акустическую линзу. С целью подавления собственного механического резонанса излучателя, диафрагма и тангенциальный подвес образуют единое целое.
В кроссовере использованы металлизированные пленочные конденсаторы, катушки с многослойными сердечниками из магнитных материалов. Для внутренней проводки используются 50-ти жильные проводники.
