Crystalvox Mistral: обзор лампового усилителя и акустических систем

Crystalvox Mistral — это высококлассная аудиосистема, разработанная для ценителей Hi-End качества звука. Система объединяет в себе передовые технологии рупорного звучания и уникальную архитектуру усиления, обеспечивая исключительную детализацию и динамику. Производитель: Россия, [crystalvox.ru].

Данная система идеально подходит для тех, кто ищет баланс между теплотой лампового звука и контролем твердотельной техники. Если вас интересуют другие решения от этого бренда, рекомендуем обратить внимание на Crystalvox Master LE, который также демонстрирует высокий уровень инженерной мысли.

Технические характеристики усилителя

Диапазон воспроизводимых частот (ограниченный RC-фильтром на входе): 3 – 700 Гц (±0,5 дБ)

Выходная мощность: 2х150 Вт / 8 Ом

Коэффициент нелинейных искажений: 0,1%

Соотношение сигнал/шум: 95 дБ

Демпинг фактор: 100

Мощность трансформаторов питания: 2х250 Вт

Емкость конденсаторов питания: 0,5 Фарад

Пассивный отключаемый регулятор тембра НЧ: ±2 дБ

Питание: 220 В / 50-60 Гц

Технические характеристики акустической системы Mistral

3-х полосная АС закрытого типа

Частотный диапазон (по уровню –3 дБ): 30 – 22000 Гц

Чувствительность: 104 дБ/Вт/м

Неравномерность АЧХ в рабочей области: ±2,5 дБ

Рассогласование АЧХ пары акустических систем: ±0,5 дБ

Максимальное звуковое давление: 125 дБ/м

Частоты раздела кроссовера: 700 Гц и 8000 Гц

Используемые излучатели:

НЧ: – 380 мм (динамический)

СЧ: – 74 мм (рупорный)

ВЧ: – 25 мм (рупорный)

Размеры (ВхШхГ): 1160х510х450 мм

Масса одной АС: 65 кг

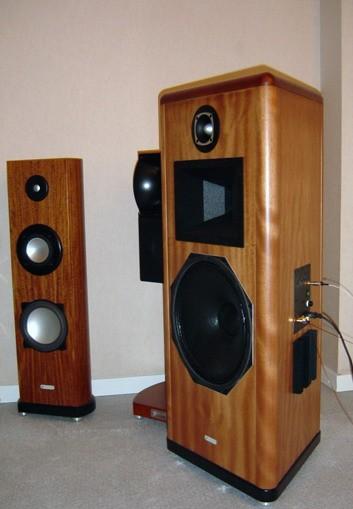

Описание акустической системы

Акустическая система Mistral сочетает достоинства рупорной технологии, однотактного лампового усиления для средне-высокочастотного звена и активного усиления низкочастотной части сигнала. В конструкции используются качественные компоненты, такие как 50 ГДН-37-8 «Ноэма», обеспечивающие глубокий и контролируемый бас.

Сердцем АС Mistral служит высококачественный среднечастотный рупорный излучатель с титановой мембраной диаметром 74 мм и магнитной системой 10 кг. Этот излучатель работает в диапазоне 700-15000 Гц и обладает неравномерностью АЧХ ±2,5 дБ. Достоинствами этого драйвера являются высокое тембральное разрешение, отличная динамика и минимальная рупорная окраска.

Самые высокие частоты воспроизводит твиттер с магнитной системой из сплава неодимжелезобор, титановым куполом 25мм. Благодаря рупорной нагрузке купол из титана не имеет ультразвуковых резонансов. Высокочастотный излучатель, применяемый в акустике Mistral, обладает хорошей линейностью (±1дБ), отличной атакой и высокой микродинамикой.

Нижняя часть частотного диапазона поручена 38-ми сантиметровому динамику с диффузором из легкой и жесткой бумаги, тканевым подвесом и магнитной системой из сплава неодимжелезобор. Сильная черта этого динамика – возможность энергично и подробно воспроизводить нижнюю середину и верхний бас, сохраняя контроль и динамику в самой нижней части звукового спектра.

Кроссовер

В акустической системе Mistral ABM используются трансформаторные кроссоверы. Благодаря им звуковоспроизводящий тракт становится кратчайшим. Обычно для того, чтобы выходной трансформатор лампового усилителя передавал низкие частоты, увеличивают размер «железа» и индуктивность обмоток. Для того чтобы сохранялась линейность на ВЧ, выполняется секционирование. Оба этих действия ухудшают ясность и динамику в средневысокочастотном диапазоне.

Для системы Mistral индуктивность обмоток наоборот снижается до тех пор, пока на выходе трансформатора не образуется спад -3дБ на частоте 700Гц. В выходных трансформаторах не используется секционирование обмоток. Трансформатор, напрямую подключенный к среднечастотному драйверу, оказывает ему неоценимую услугу – демпфирует собственный резонанс мембраны низким активным сопротивлением обмотки.

Обычный пассивный фильтр действует наоборот – с понижением частоты выходное сопротивление фильтра увеличивается, и основной резонанс мембраны остается без контроля. Звучание рупорного излучателя с задемпфированным собственным резонансом подвижной системы драйвера отличается деликатностью и ясностью.

Active Bass Module

Встроенный транзисторный усилитель, как и вся система, построен по идеологии «короткого тракта». Фактически внутри каждой АС находится только выходной каскад усилителя, выполненный на 8-ми отобранных мощных полевых транзисторах (120Вт) Toshiba. Встроенный усилительный блок получает сигнал от предусилителя лампового однотактника. Разделительный фильтр представляет собой пассивную RC-цепь на входе транзисторной части усилителя. В транзисторном усилителе не используются отрицательные обратные связи.
