Стабилизированный источник питания с уст-вом задержки подключения громкоговорителей

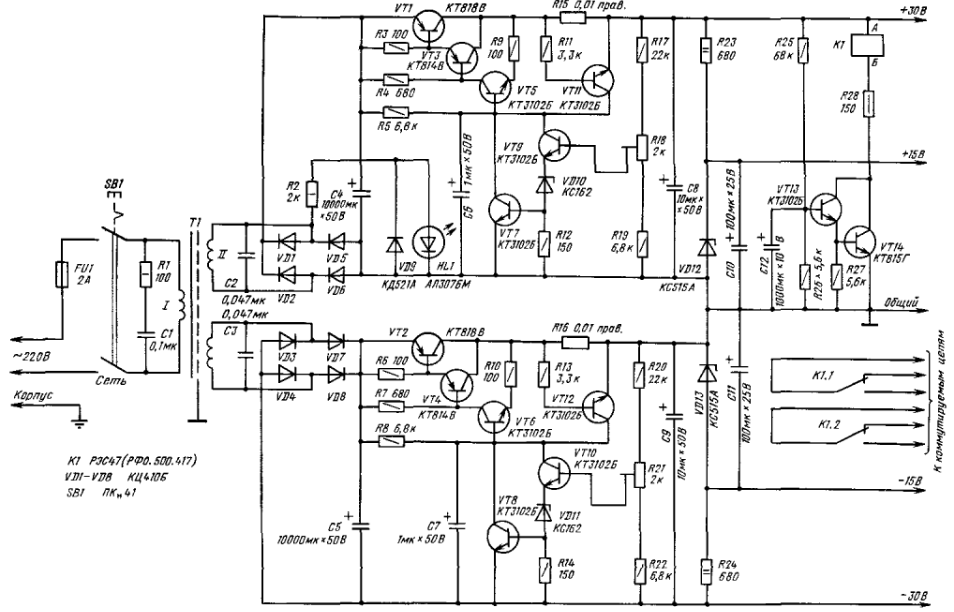

Как известно стабилизированный источник питания обеспечивает более высокие качественные показателя усилителей ЗЧ. На рисунке представлена схема стабилизированного источника питания с задержкой включения громкоговорителей.

Характеристики:
Номинальное выходное стабилизированное напряжение +/-30В, +/-15В
Номинальный ток нагрузки 3А(+/-30В) и 40мА(+/-15В)
Коэффициент пульсаций стабилизированного напряжения +/-30В при токе нагрузки 3А — 0,05%
для устранения щелчков при включении питания УМЗЧ, используется уст-во на VT13 VT14. Время задержки определяется временем зарядки С10 через R25.

Т1 — выполнен на тороидальном магнитопроводе ОЛ64/100-32 из стали Э320. I-1470 витков ПЭВ-2 0,56, II и III — по 167 витков ПЭВ-2 1,18, экранирующая обмотка намотана в один слой ПЭВ-2 0,12, она намотана между первичной и другими обмотками. VT1 VT2 установлены на теплоотводы с мощностью рассеивания по 15Вт.

Литература — МРБ1140
