Стерео усилитель 2*20Вт на TDA7262

Стерео усилитель на базе микросхемы TDA7262 относится к классу АВ и используется в основном в бытовой HI-FI технике. Микросхема имеет защиту от КЗ по переменному току, снабжена тепловой защитой: температура срабатывания тепловой защиты 145°С.

TDA7262 имеет в своем составе систему STAND-BY которая позволяет избежать шумов и щелчков громкоговорителей в момент включения или выключения усилителя.

Усилитель собранный на базе TD7262 имеет следующие основные характеристики:

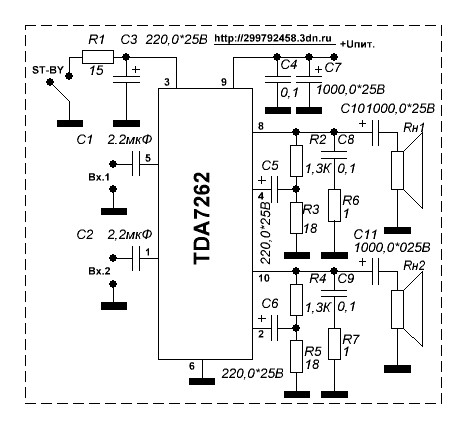

Напряжение питания от 8 до 32В при номинальном напряжении 28В (на схеме используются электролитические конденсаторы на напряжение 25В при напряжении питания выше 25В необходимы конденсаторы на напряжение эксплуатации 50В)
Ток покоя при номинальном напряжении питания 65мА
Выходная мощность при КНИ 10% и напряжении питания 28В на нагрузке 4 Ом равна 22 Вт
КНИ при выходной мощности до 14Вт при номинальном напряжении питания 28В на нагрузке 4 Ом не превышает 0,2%
Частотный диапазон от 40 до 80000Гц
Разбаланс не более 0,5дБ
Пороговое напряжение STAND-BY 0,9В
Ток покоя в режиме STAND-BY 3 мА
