Стерео усилитель на TDA7268

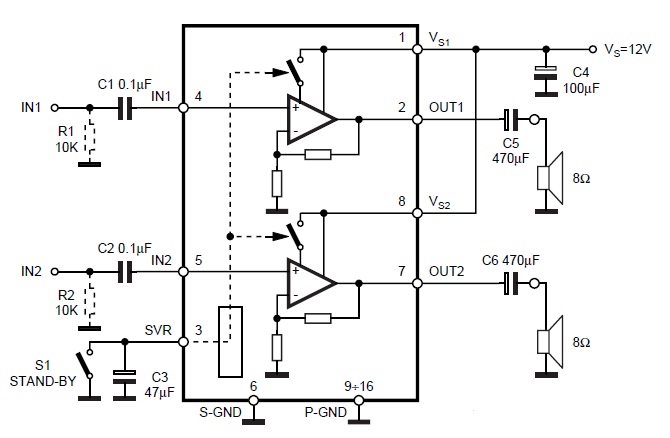

Усилитель звуковой частоты с фиксированным усилением на TDA7268 применяют в ТВ или радиоприемниках. Микросхема имеет тепловую защиту и защиту от КЗ выхода по переменному току.

Усилитель на базе TDA7268 имеет следующие технические характеристики:

• Номинальное напряжение питания 12В

• Напряжение питания 4,5-18В
• Ток покоя 40мА
• Выходная мощность 2Вт при КНИ=10%
• Входное сопротивление 50-100кОм
• КНИ=0,1% при выходной мощности не более 0,15Вт
• Частотный диапазон 20…20000Гц
• Коэффициент усиления 32дБ при номинальном напряжении питания
• Разбаланс каналов не более 1дБ
• Затухание сигнала в режиме STAND-BY 80дБ
• Ток покоя в режиме STAND-BY 150мкА при номинальном напряжении питания

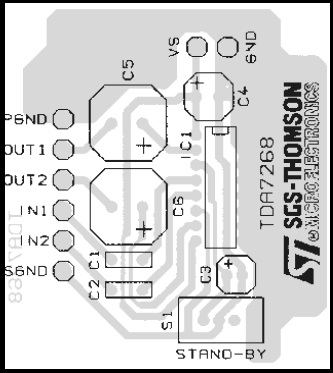

Печатная плата в которую впаивают микросхему используется как радиатор.

Источник — tda7268
