Динамик ДАТ-4 Кинап: характеристики, размеры и применение

Громкоговоритель ДАТ-4 «Кинап» — это легендарный советский широкополосный динамик, разработанный заводом «Ленкинап». Это устройство с электромагнитным возбуждением, выпускавшееся до 1941 года для комплектов усилительной аппаратуры передвижного типа (КПУ-12 и КПУ-13). В отличие от современных аналогов, ДАТ-4 использует отдельную катушку возбуждения, что обеспечивает высокую надежность и специфический, «ламповый» характер звучания, востребованный в ретро-аудио и любительских акустических системах.

Ключевая особенность динамика — использование мощного электромагнита с катушкой, питаемой постоянным током. Это решение позволяло получать высокую магнитную индукцию в зазоре (10 000 Гс), обеспечивая хорошую чувствительность и низкие искажения для своего времени. Диффузор цельнолитой, с криволинейной формой, что минимизирует паразитные резонансы. Ниже приведены подробные технические параметры и габаритные размеры.

Технические характеристики и размеры ДАТ-4

Основные параметры динамика, необходимые для расчета акустического оформления и подбора усилителя:

Параметр	Значение
Тип	Широкополосный, электромагнитный
Габариты (диаметр/высота)	∅252 х 135 мм
Вес	2,7 кг
Номинальная мощность	6 Вт (ВА)
Сопротивление звуковой катушки (DC)	6 Ом или 12 Ом
Полное сопротивление (Z)	15 – 17 Ом
Частотный диапазон	70 – 6000 Гц
Неравномерность АЧХ (70-6000 Гц)	±6 дБ
Чувствительность	5,5 ед. (средняя абсолютная)
Напряжение возбуждения	72 В
Ток возбуждения	0,138 А
Сопротивление катушки возбуждения	400 Ом
Магнитная индукция в зазоре	10 000 Гс

Для питания катушки возбуждения требуется источник постоянного тока. В современных условиях это часто реализуется через специальные блоки питания или адаптеры, обеспечивающие стабильное напряжение 72 В при токе около 140 мА. Мощность, потребляемая на возбуждение, составляет около 10 Вт.

Конструкция подвижной системы

Диффузор головки громкоговорителя выполнен цельнолитым вместе с гофром. Криволинейная форма диффузора эффективно гасит паразитные колебания, устраняя характерное дребезжание. В месте склейки диффузора со звуковой катушкой вклеен специальный бумажный конус. Он выполняет двойную функцию: центрирует катушку и защищает магнитный зазор от попадания пыли и металлических опилок. Диаметр диффузора составляет 210 мм.

Центрирующая шайба изготовлена из бакелизированной редкой материи, что обеспечивает долговечность и стабильность подвеса. Звуковая катушка намотана медным проводом ПЭ диаметром 0,16 мм (146 витков в 4 слоя). Из-за наличия защитного конуса в зазоре стандартная процедура центровки с использованием кинопленки невозможна. Процесс требует высокой точности: диффузородержатель перемещают до устранения касания катушки керна, фиксируя винты после достижения идеального положения.

Если вы ищете более современные альтернативы, обратите внимание на динамик 4-Д-6 «Кинап», который представляет собой следующее поколение разработок этого завода.

Магнитная система и особенности эксплуатации

Магнитная цепь состоит из скобы, фланца и керна, соединенных электросваркой. Это делает магнитную систему неразборной, а ремонт или перемотку катушки возбуждения (6200–12250 витков провода ПЭ 0,25-0,31 мм) возможно выполнить только в специализированных мастерских. Общий вес меди в обмотке возбуждения достигает 0,7 кг.

Громкоговоритель монтируется в специальный чемодан типа ДЧ-1. Выходное отверстие закрывается крышкой, а шнур с четырехштырьковой колодкой сматывается в кольцо или на катушку. К недостаткам конструкции можно отнести сложность центровки подвижной системы, риск расцентровки при эксплуатации, а также хрупкость пайки мишурных концов звуковой катушки.

Для тех, кто интересуется другими классическими динамиками, рекомендуем ознакомиться с динамиком 4А-44 «Ломо», который также широко используется в ретро-аудио.

Аналоги и применение

В качестве аналогов по габаритам и назначению можно рассмотреть современные широкополосники, однако прямых замен с электромагнитным возбуждением в массовом сегменте практически нет. Среди доступных аналогов по размеру 5-6 дюймов и применению в Hi-Fi часто упоминаются модели Sony XS-FB1330, JBL CS762 и Pioneer TS-G1320F. Однако они не требуют отдельного питания для возбуждения магнита.

ДАТ-4 «Кинап» идеально подходит для создания акустических систем в стиле ретро, а также для экспериментов с ламповыми усилителями, где его специфическая АЧХ и высокая чувствительность раскрываются наиболее полно. При использовании в фазоинверторах или закрытых ящиках следует учитывать узкий частотный диапазон (до 6 кГц), что требует дополнения системы твитерами для полного звучания.

Более подробную информацию о других советских динамиках можно найти в разделе RFT L 9806.

Технические характеристикаи ДАТ-4:

Воспроизводимая полоса частот: 70 – 6000 Гц

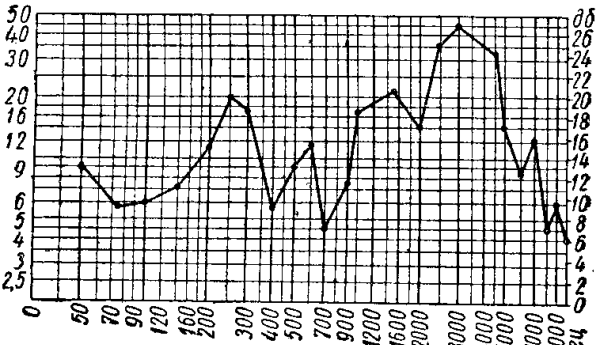

Неравномерность АЧХ в диапазоне 70-6000 Гц: ±6 дБ

Средняя абсолютная чувствительность: 5,5 ед.

Номинальная мощность: 6 ВА

Сопротивление по постоянному току: 6 Ом или 12 Ом

Полное сопротивление: 15 – 17 Ом

Сопротивление катушки возбуждения: 400 Ом

Номинальное напряжение и ток возбуждения: 72 В/0,138 А

Мощность возбуждения: 10 Вт

Магнитная индукция в воздушном кольцевом зазоре: 10000 гс

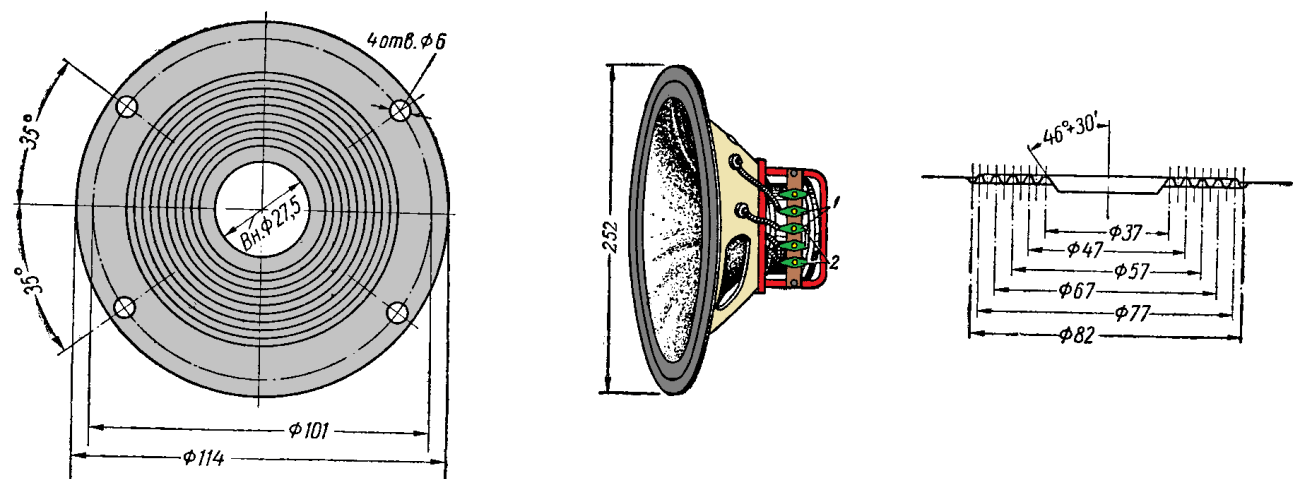

Габариты: ∅252х135 мм

Вес: 2,7 кг

Подвижная система ДАТ-4

Диффузор головки громкоговорителя цельнтолитой вместе с гофром. Форма диффузора криволинейная, что в значительной мере устраняет паразитные колебания диффузора, создающие дребезжание. В тех же целях в основание диффузора, в месте его склейки со звуковой катушкой, вклеивается специальный бумажный конус. Этот конус имеет еще одно назначение – он предохраняет зазор от попадания в него пыли и металлических опилок. Диаметр диффузора ДАТ-4 210 мм.

Центрирующая шайба сделана из бакелизироваттной редкой материи.

Звуковая катушка имеет сопротивление постоянному току 6 Ом (±0,5 Ом) или 12 Ом (±0,5 Ом).

Так как головки с звуковыми катушками сопротивлением 6 Ом выпущены небольшой серией, их данные не приводятся.

Звуковая катушка сопротивлением 12 Ом намотана медным проводом марки ПЭ диаметром 0,16 мм и имеет 146 витков, уложенных в четыре слоя. Первый слой 38 витков. Катушка покрывается и приклеивается к диффузору нитролаком. В качестве материала для ее основания применен пергамент толщиной 0,1 мм. В связи с тем, что зазор головки громкоговорителя закрыт конусом, использовать обычный способ центрировки, применяя для этого кусок кинопленки, который вставляется в зазор, нельзя. Для центрировки на месте отпускаются специальные винты, крепящие диффузородержатель вместе с подвижной системой к фланцу скобы головки громкоговорителя. Дав возбуждение и подведя к звуковой катушке переменное напряжение 50 периодов малой величины (порядка 2 В), перемещают диффузородержатель в горизонтальном положении до тех пор, пока не будет уничтожено касание звуковой катушки керна или фланца.

Нужно заметить, что указанный способ весьма кропотлив и требует от экспериментатора навыка и большого терпения. Достигнув хорошей центрировки, затягивают винты.

Магнитная цепь ДАТ-4

Магнитная цепь состоит из скобы, фланца и керна.

Катушка возбуждения намотана проводом марки ПЭ диаметром 0,25-0,31 мм и имеет 6200-12250 витков.

К особенностям конструкции магнитной системы следует отнести жесткое крепление фланца к скобе с помощью электросварки, поэтому на местах разобрать магнитную систему невозможно. Перемотка катушки возбуждения весьма сложна, и ремонт производится в специальных хорошо оборудованных мастерских.

Концы звуковой катушки и катушки возбуждения выведены к лепесткам расшивочного плато. К лепесткам припаиваются концы шнура головки громкоговорителя (трехжильный шнур).

Конец шнура головки громкоговорителя оканчивается специальной переходной четырехштырьковой колодкой. Шнур головки громкоговорителя ДАТ-4 сматывается или на специальную катушку (как, например, в ПУ-12 и ПУ-13) или в виде кольца, закрепляемого с помощью ремней, прикрепленных внутри чемодана.

Секции обмотки возбуждения включены последовательно. Поэтому уменьшение числа витков (ниже 8450) не допускается. В случае наличия провода марки ПЭ диаметром 0,27 мм обмотка возбуждения может быть намотана этим проводом и должна иметь 8450 витков. Общий вес меди, идущей на обмотку возбуждения, должен быть 0,7 кг.

Головка громкоговорителя монтируется в специальном чемодане типа ДЧ-1. Отаверстие в чемодане, за которым укреплена головка громкоговорителя, закрывается специальной крышкой.

Головка громкоговорителя ДАТ-4 имеет значительные недостатки. Так, при сложной центрировке довольно часто встречается расцентрировка подвижной систёмы. Кроме того, возможен обрыв концов звуковой катушки в месте пайки мишурного конца с проводом ПЭ звуковой катушки и перекос звуковой катушки в зазоре, когда катушка принимает вместо формы правильной окружности форму эллипса. Недостаточна также механическая прочность головки.
