Динамик 2А-11 «Ломо»: характеристики, размеры и применение

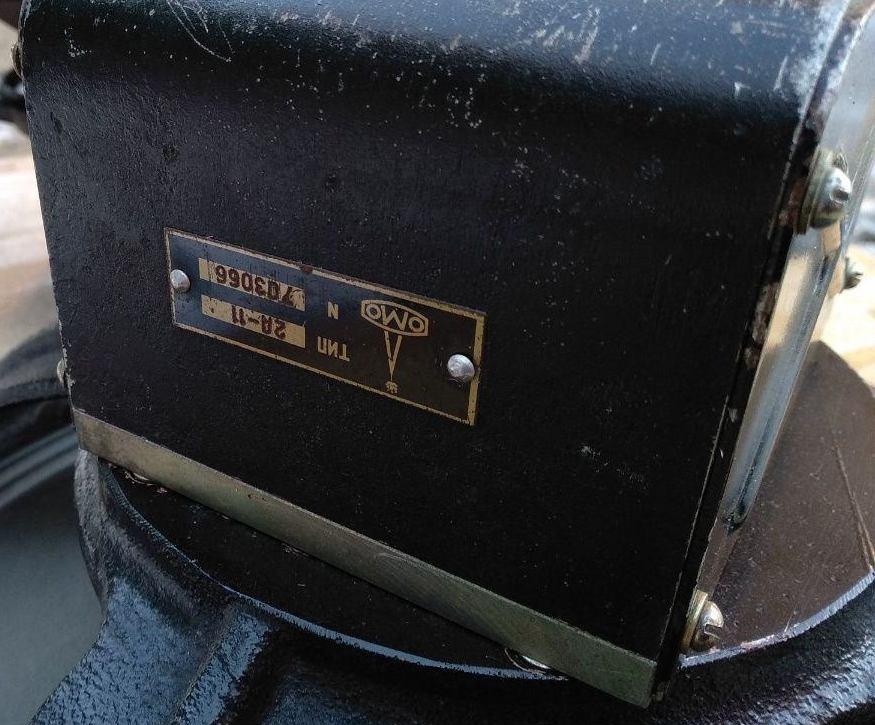

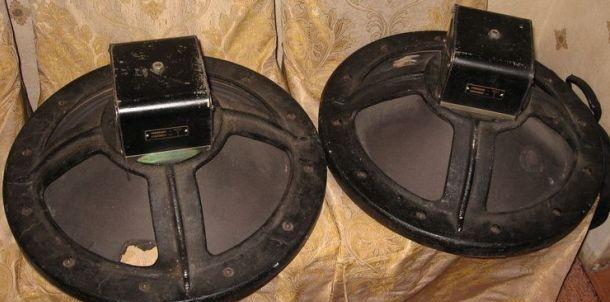

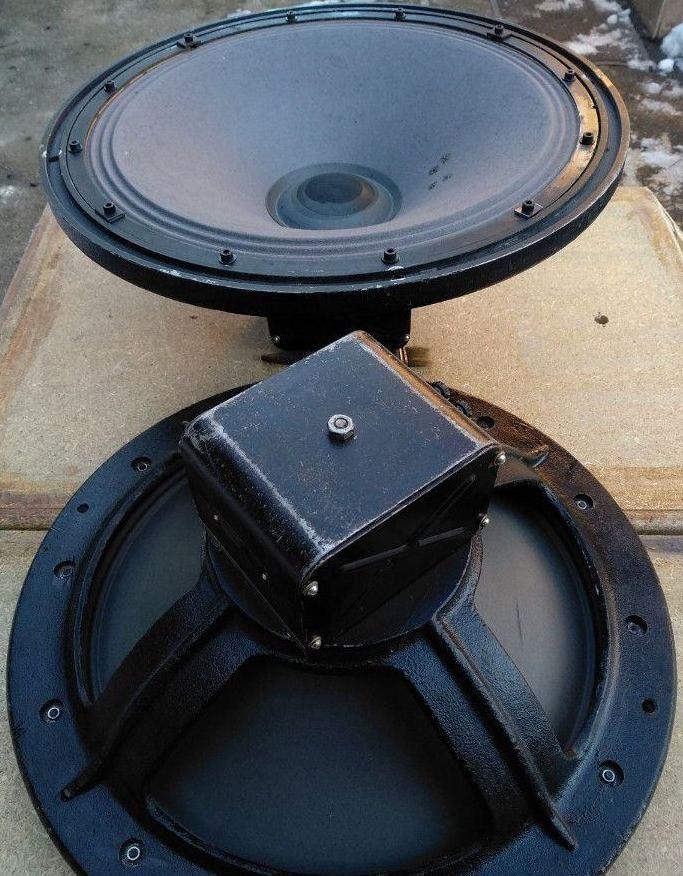

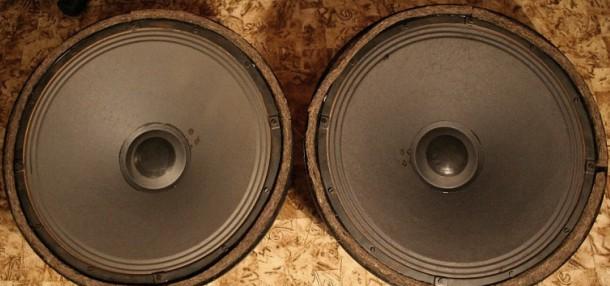

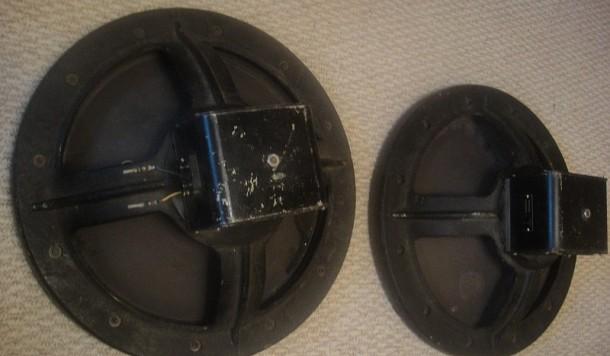

Низкочастотный динамик 2А-11, выпущенный в 1961 году на Ленинградском заводе «Ломо», представляет собой уникальный экземпляр в истории советского аудио. Это один из самых крупных громкоговорителей, когда-либо серийно производившихся в СССР. Его диаметр по раме составляет впечатляющие 500 мм (19,7 дюйма), а общая масса достигает 15 кг. Громкоговоритель создавался как мощное низкочастотное звено для акустических систем открытого типа, предназначенных как для использования в жилых помещениях, так и для работы на открытых площадках. Для сравнения, другие модели того же завода, такие как динамик 2А-28 «Ломо», имели меньшие габариты, но 2А-11 оставался флагманом по площади излучения.

Несмотря на возраст, конструкция 2А-11 демонстрирует высокий инженерный уровень своего времени. Ниже представлен подробный технический анализ устройства.

Технические характеристики 2А-11

Параметры динамика 2А-11 свидетельствуют о его предназначении для воспроизведения глубоких низких частот. Значительная неравномерность АЧХ (16 дБ) характерна для громкоговорителей того периода, что требовало грамотной настройки корпуса или использования в системах с фильтром нижних частот.

Конструкция динамика 2А-11

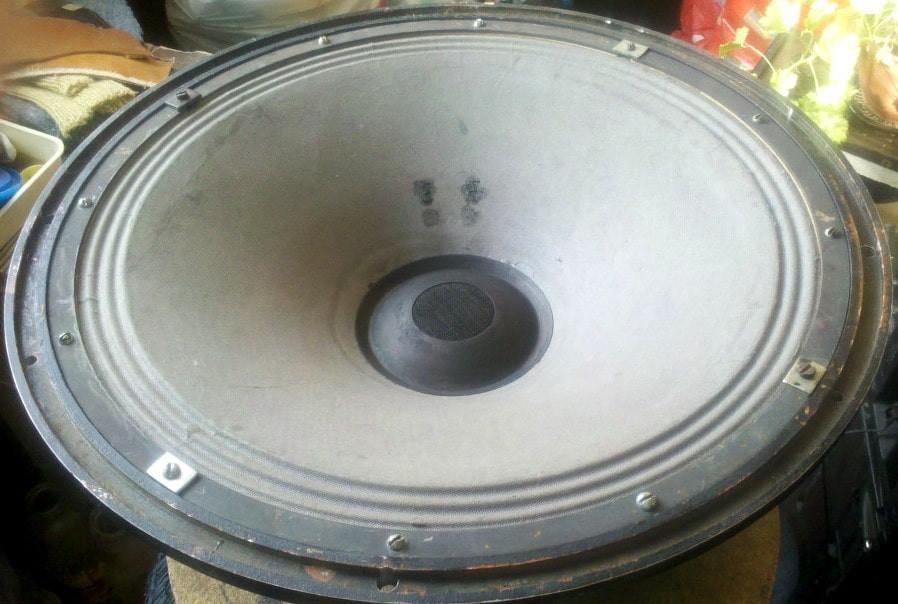

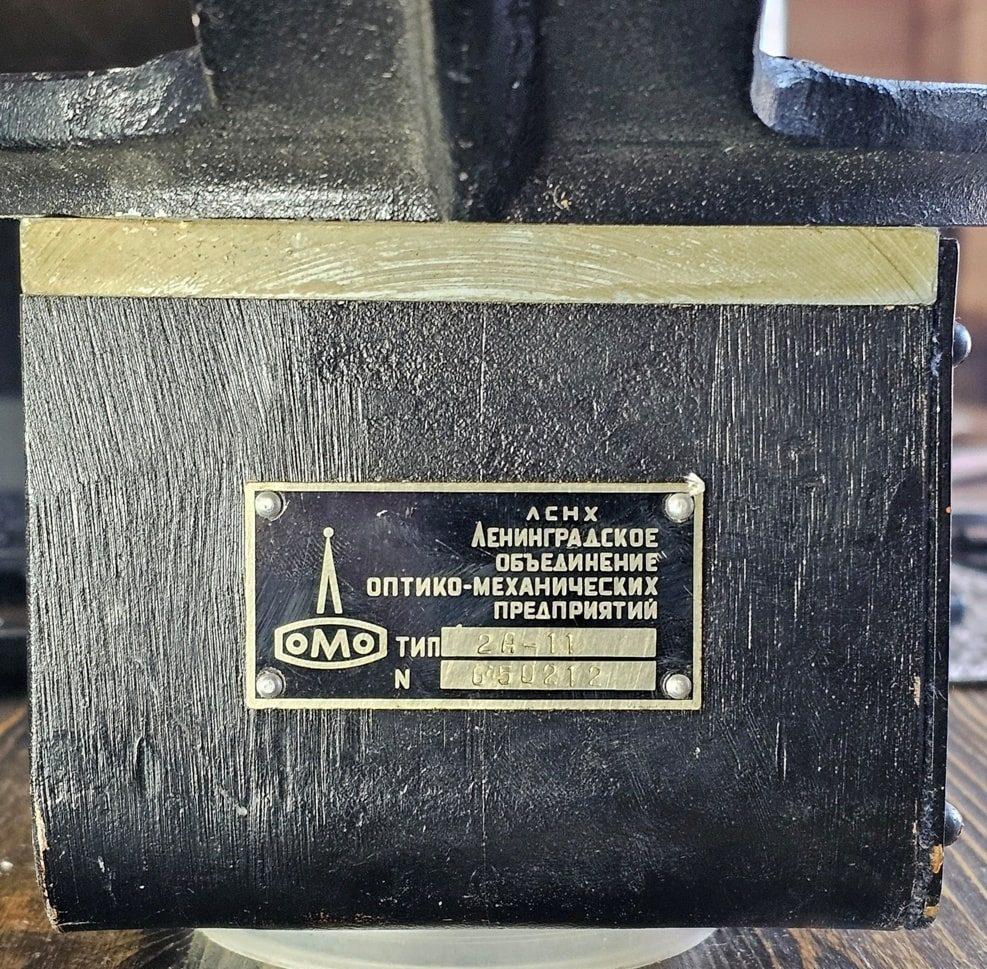

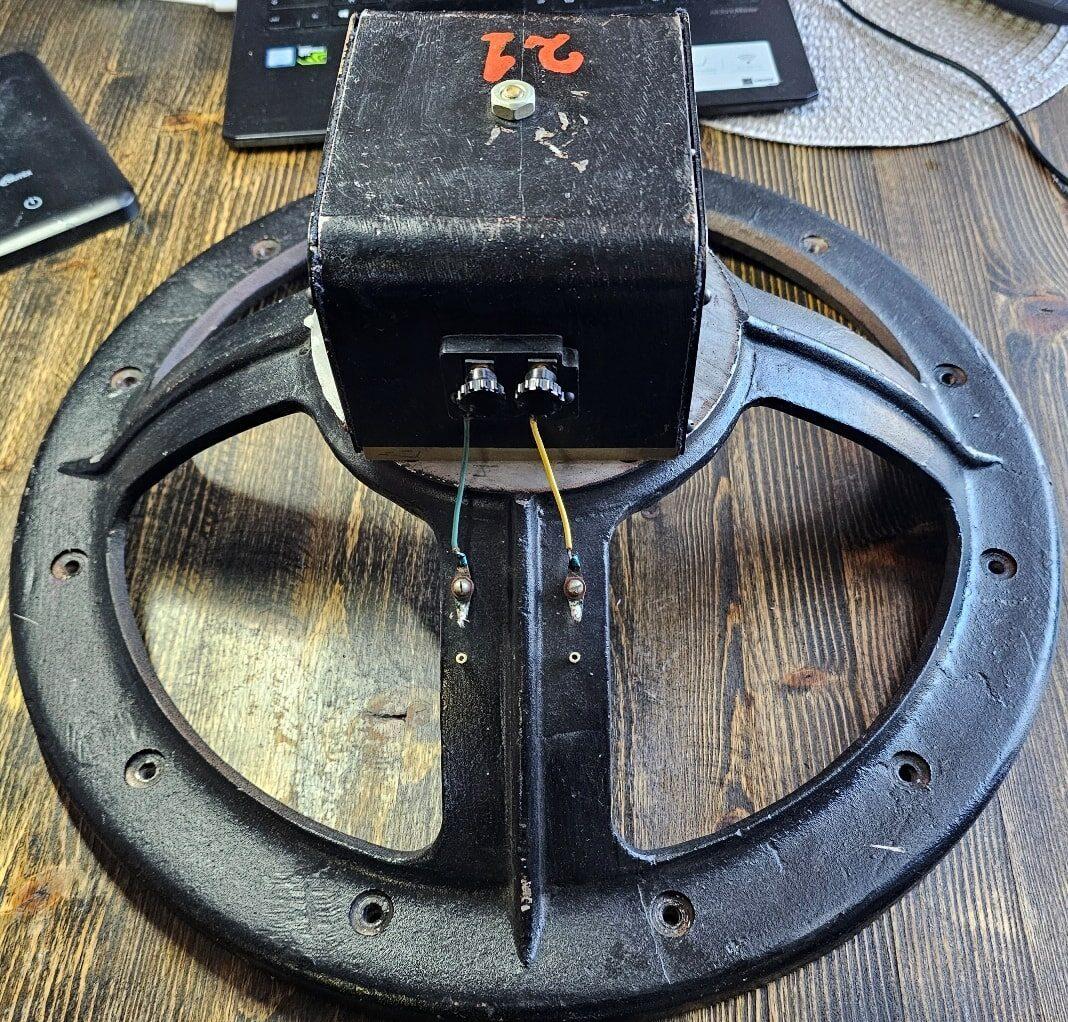

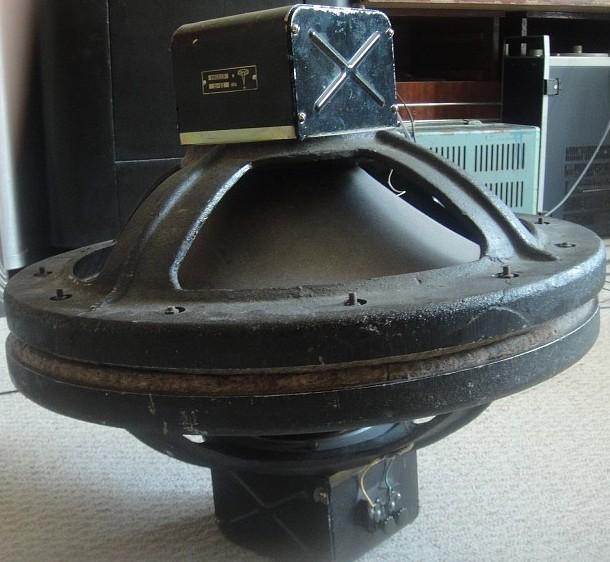

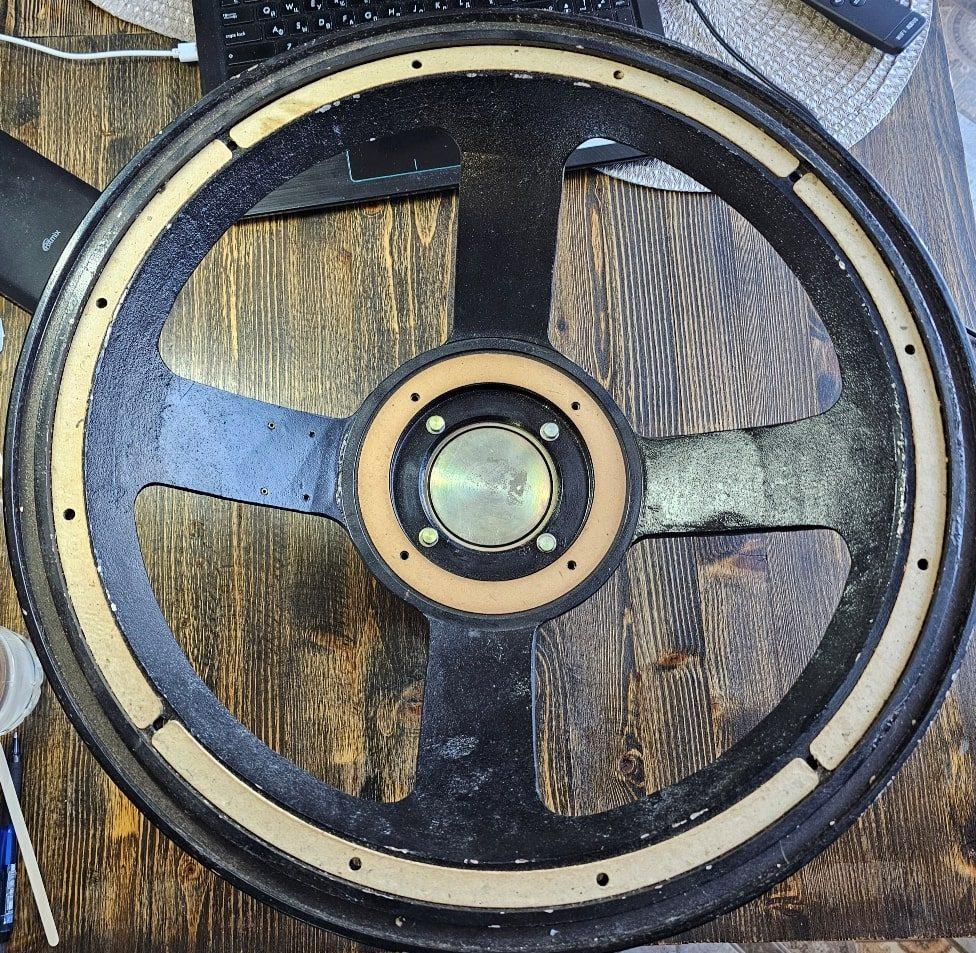

Головка громкоговорителя выполнена по классической электродинамической схеме. Это низкочастотный излучатель круглой формы с неэкранированной магнитной цепью. Рама представляет собой массивную литую конструкцию из силумина, обеспечивающую жесткость и виброизоляцию.

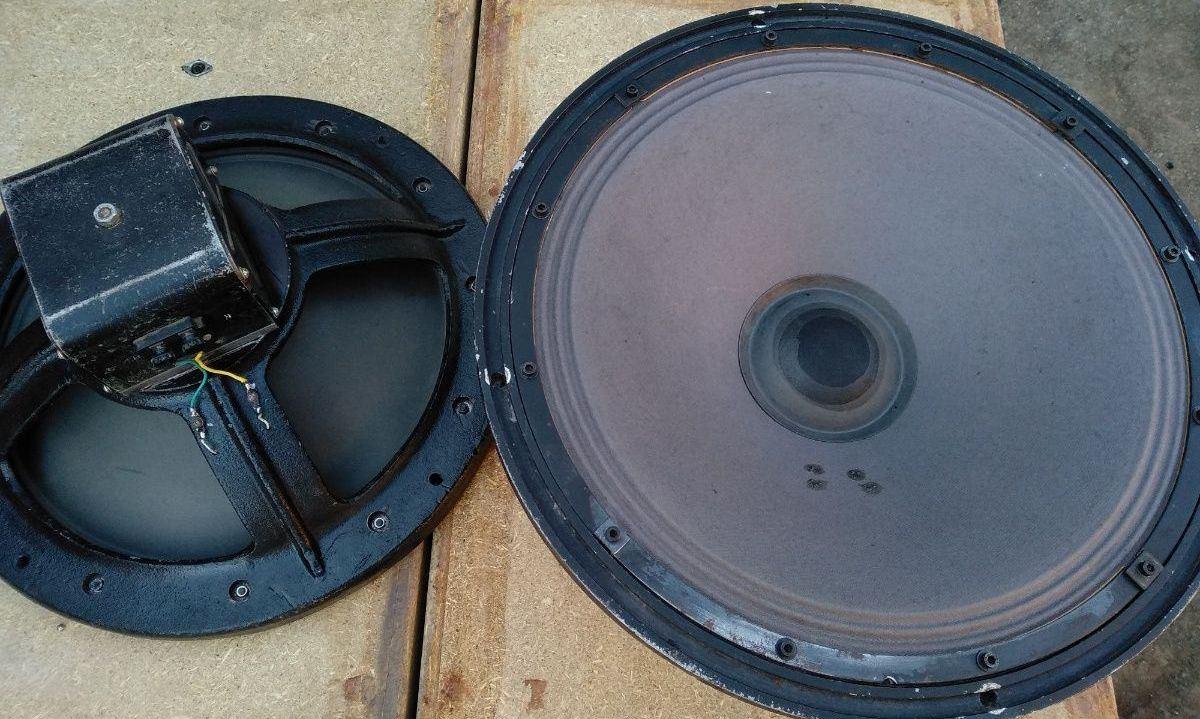

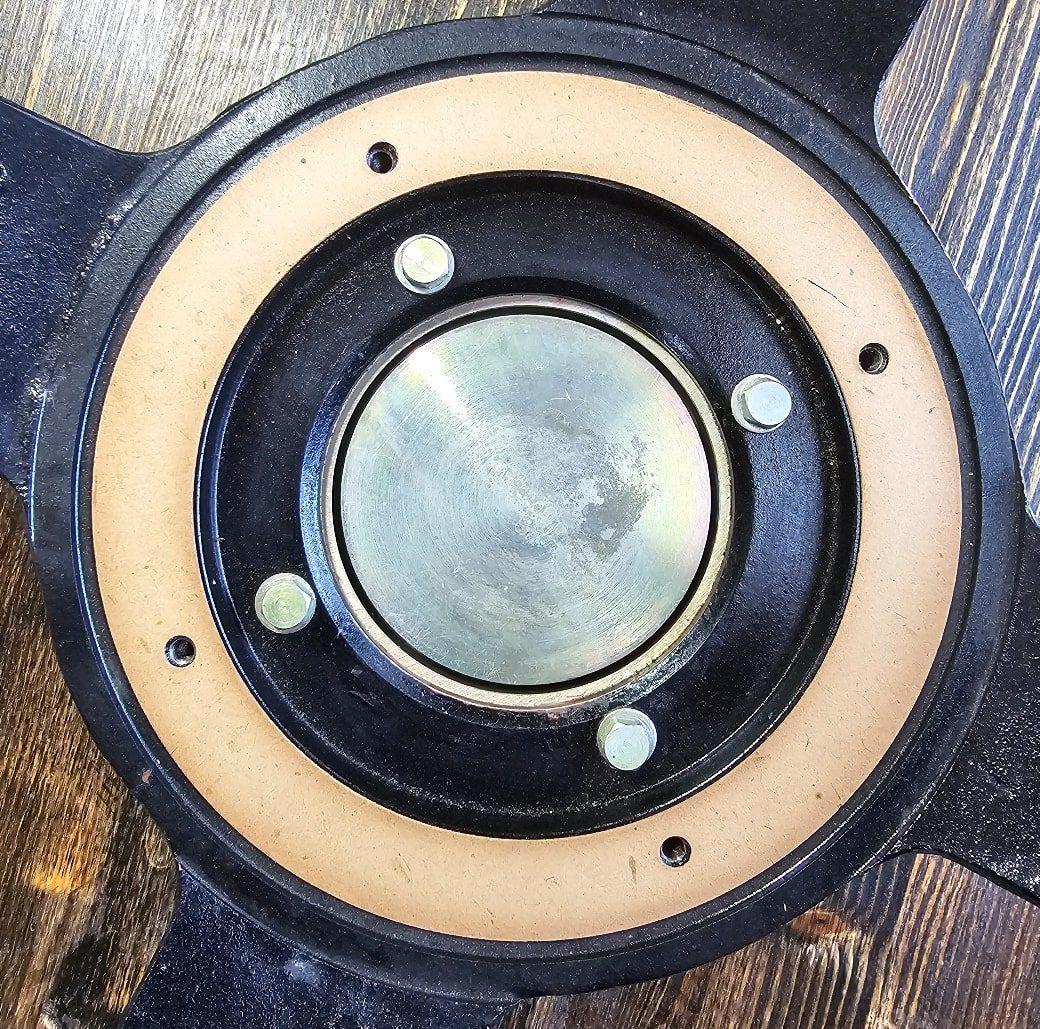

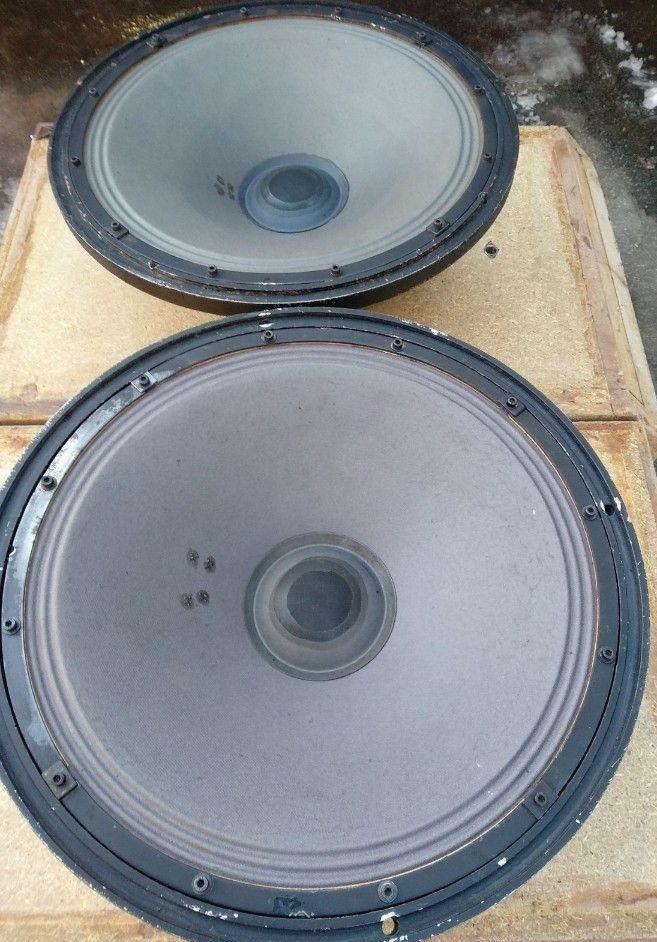

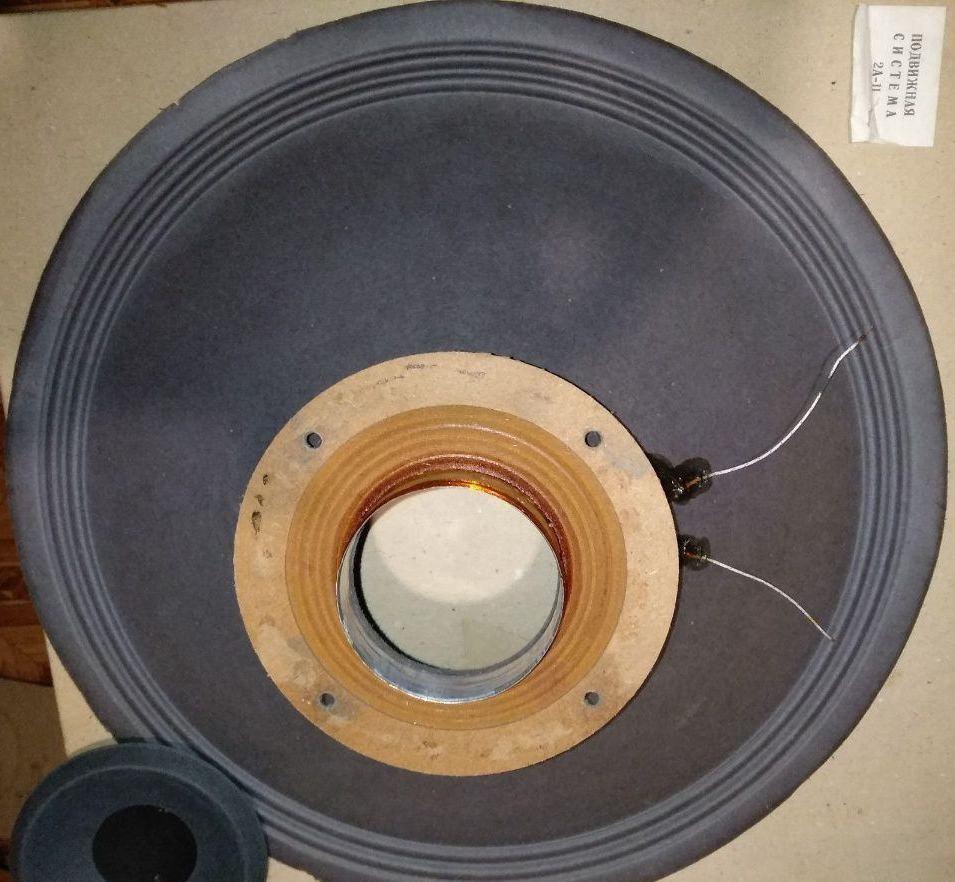

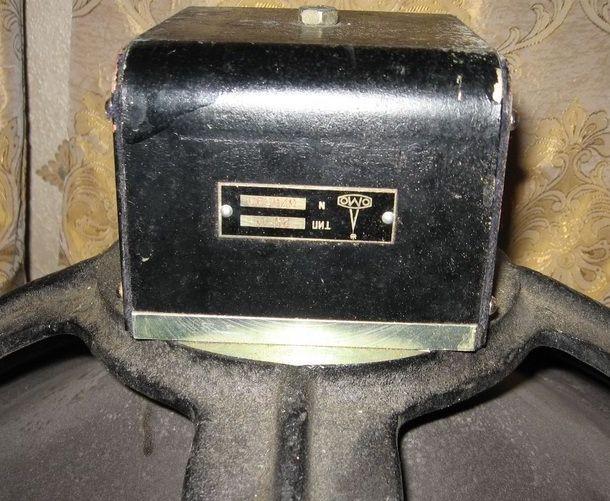

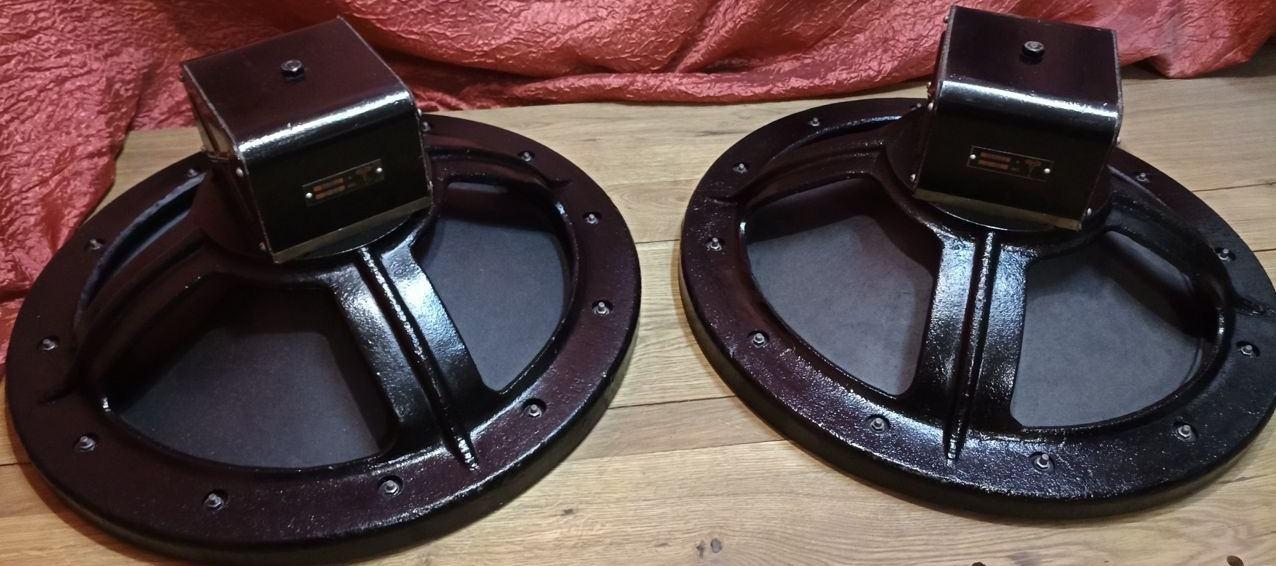

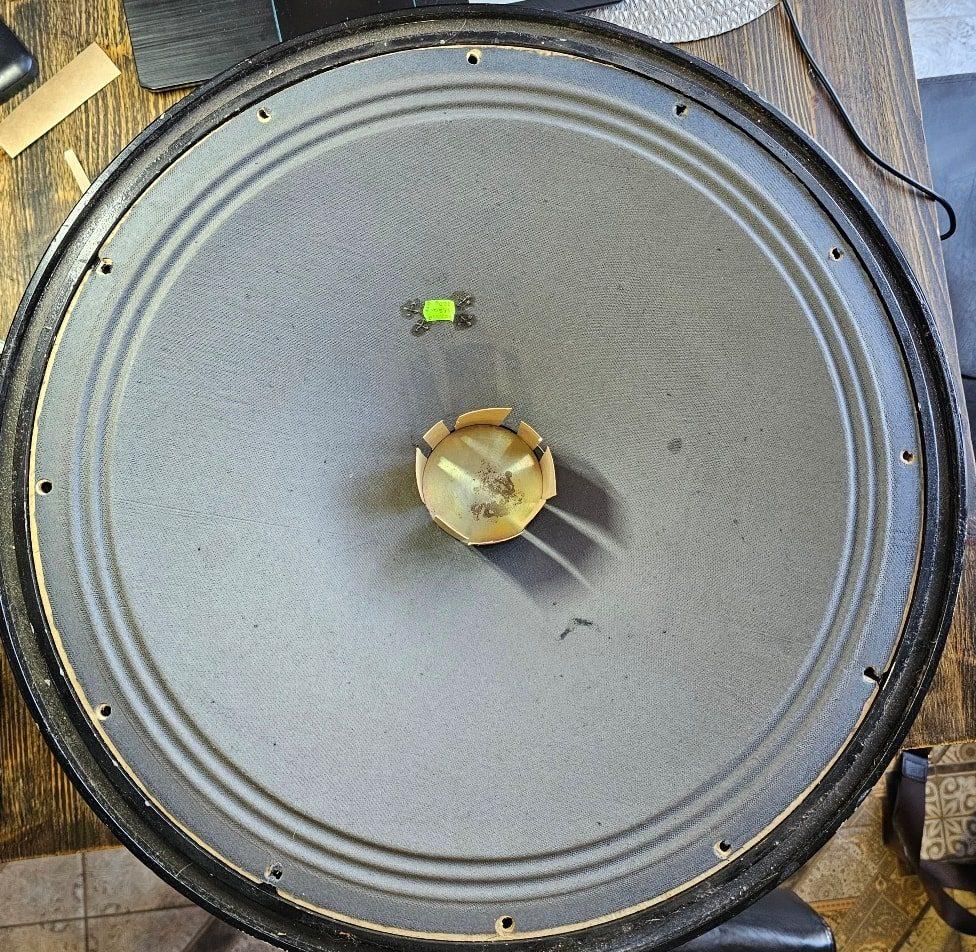

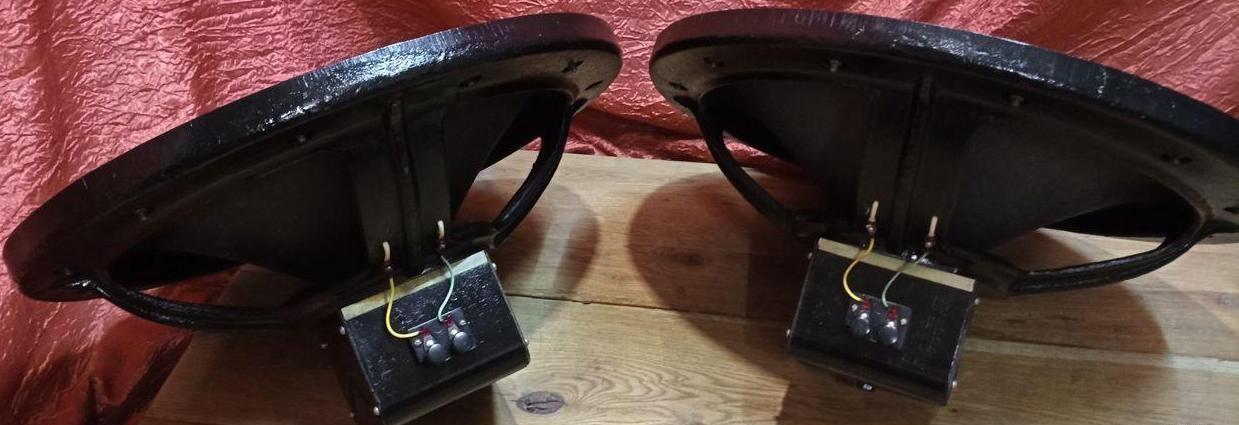

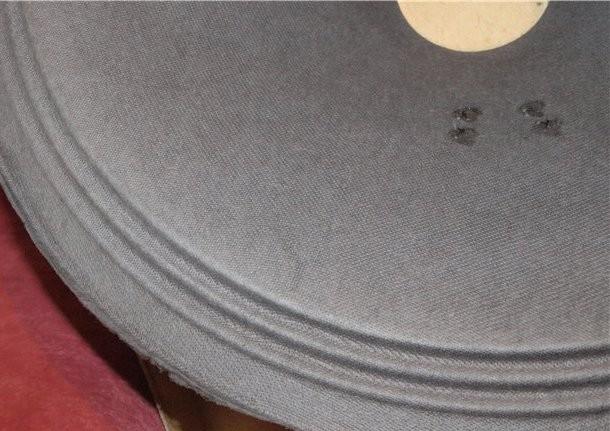

Диффузор изготовлен методом литья из бумажной массы, что придало ему криволинейную образующую для повышения жесткости. Крепление диффузора к раме осуществляется скобой за обод. В качестве подвеса используется матерчатая бекелизированная гофрированная центрирующая шайба диаметром 118,5 мм, дополненная трехзвенным гофром, что обеспечивает необходимую линейность хода катушки.

Звуковая катушка 2А-11

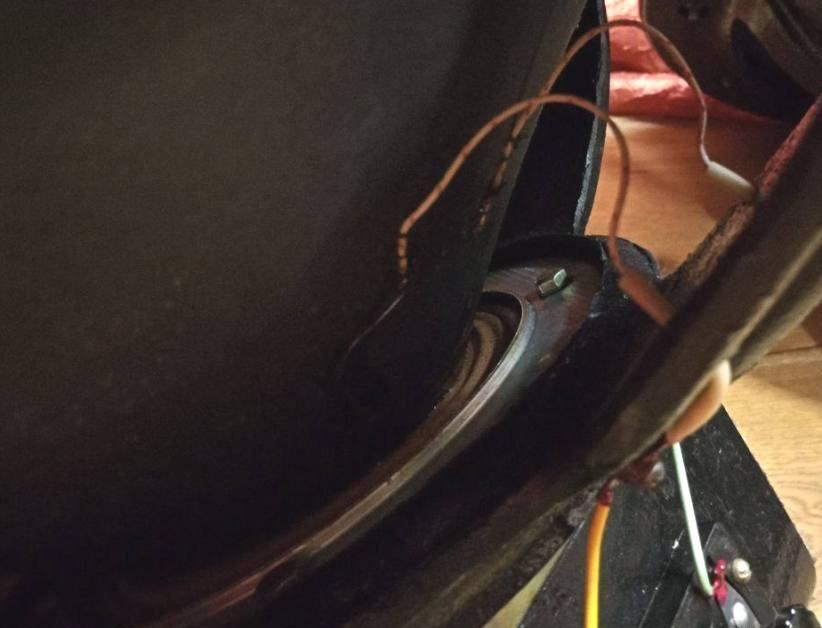

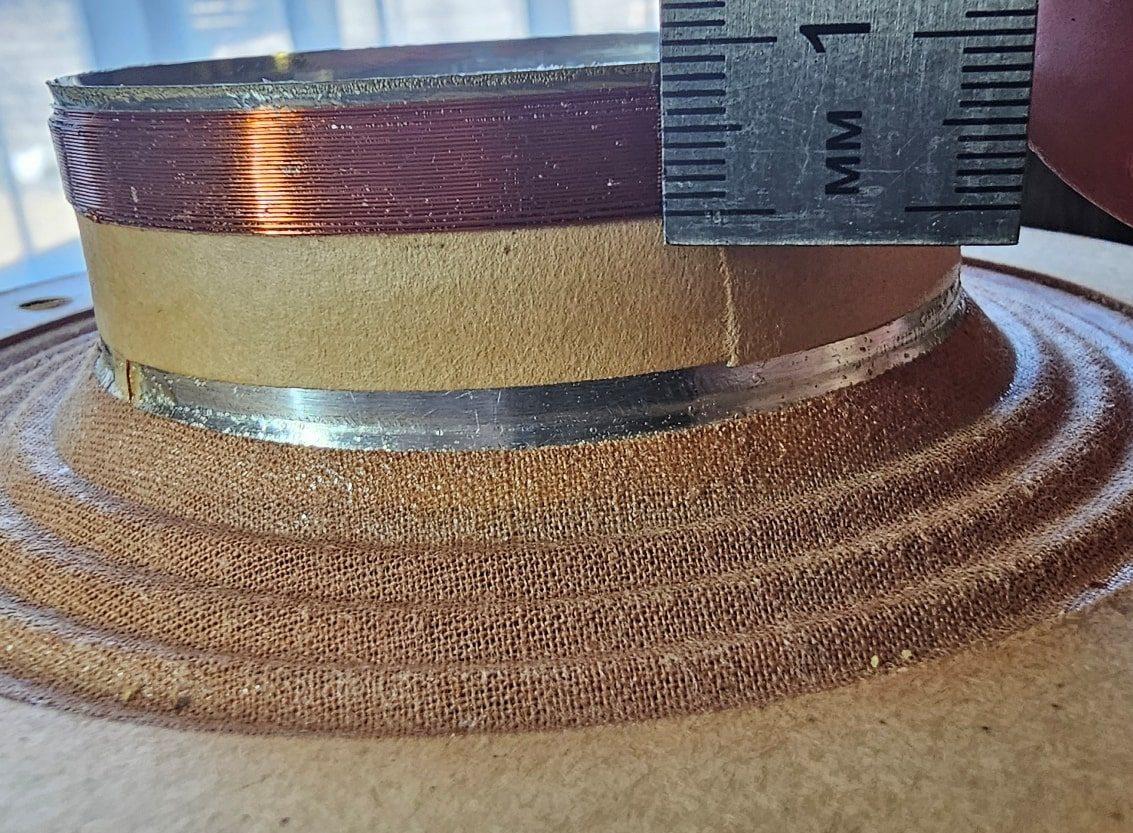

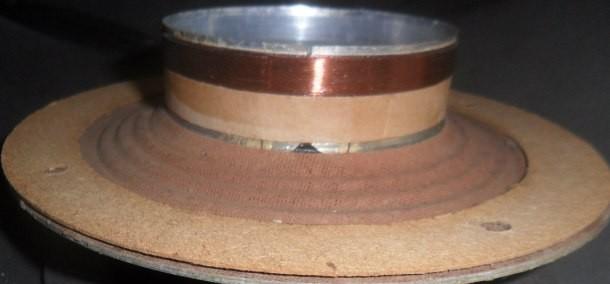

Звуковая катушка является ключевым элементом преобразования энергии. В данном динамике использовалась оригинальная конструкция на алюминиевой фольге, что позволяло снизить массу подвижной системы по сравнению с традиционными бумажными каркасами.

• Каркас: алюминиевая фольга толщиной 0,2 мм;

• Провод: марки ПЭЛ, диаметр 0,27 мм;

• Намотка: 4-х слойная;
• Число витков: 121;

• Высота намотки: 9,5 мм;

• Вес обмотки: 11,34 г;

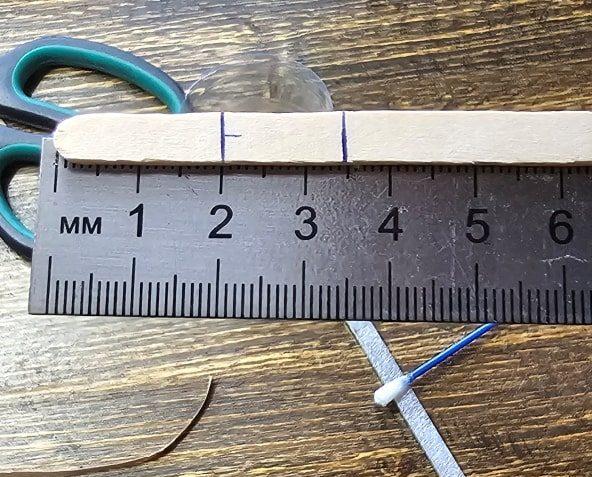

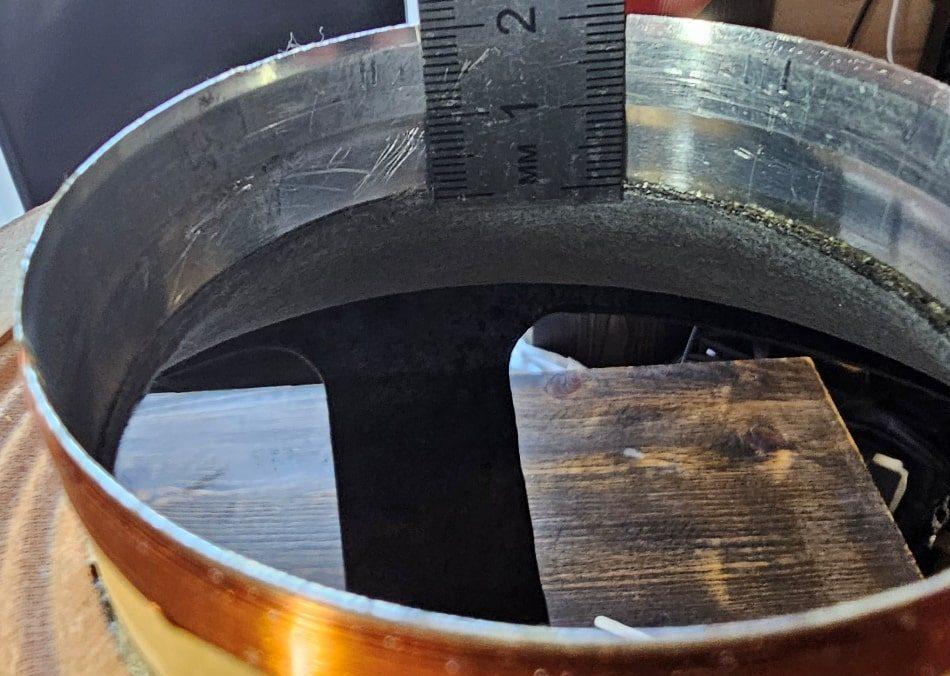

• Внутренний диаметр: 76,7 мм;

• Внешний диаметр (с намоткой): 79 мм;

Магнитная цепь 2А-11

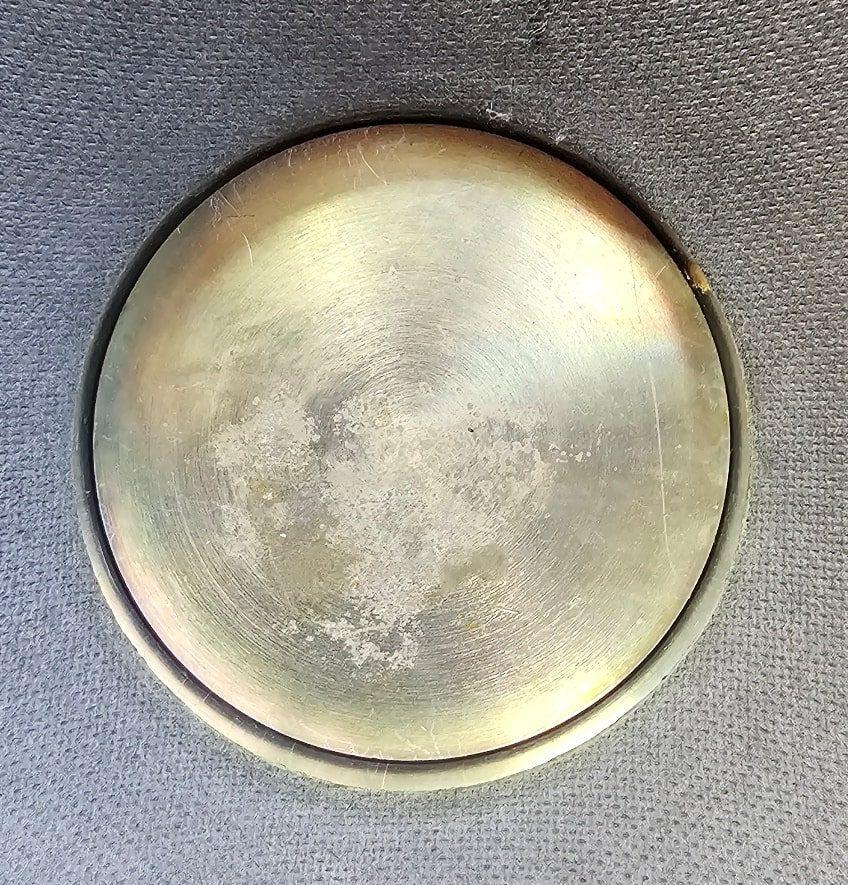

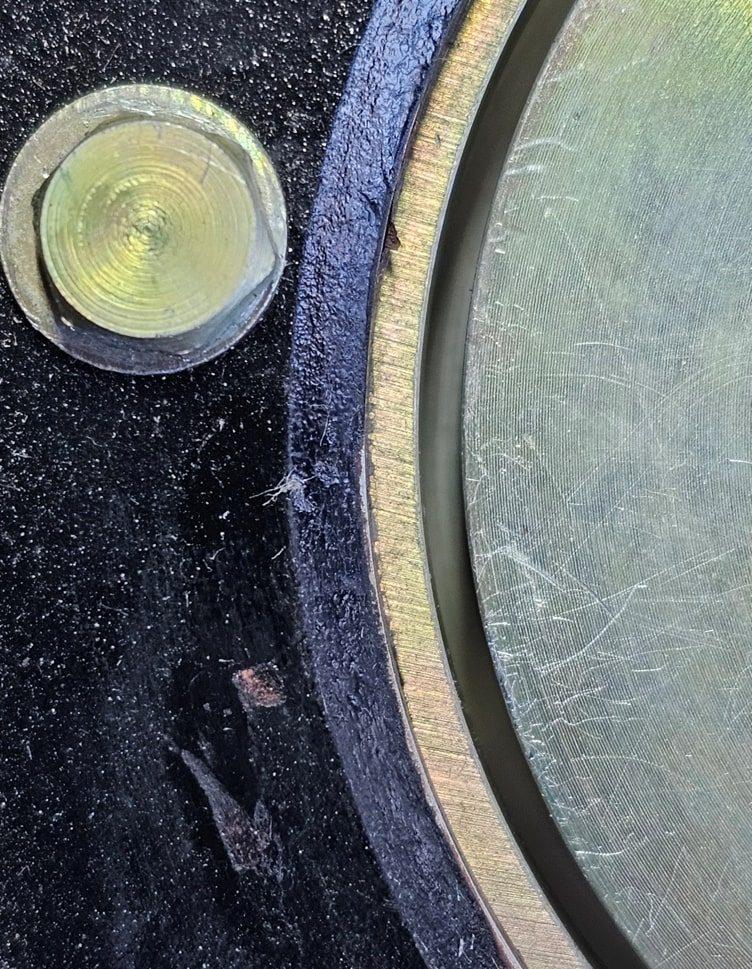

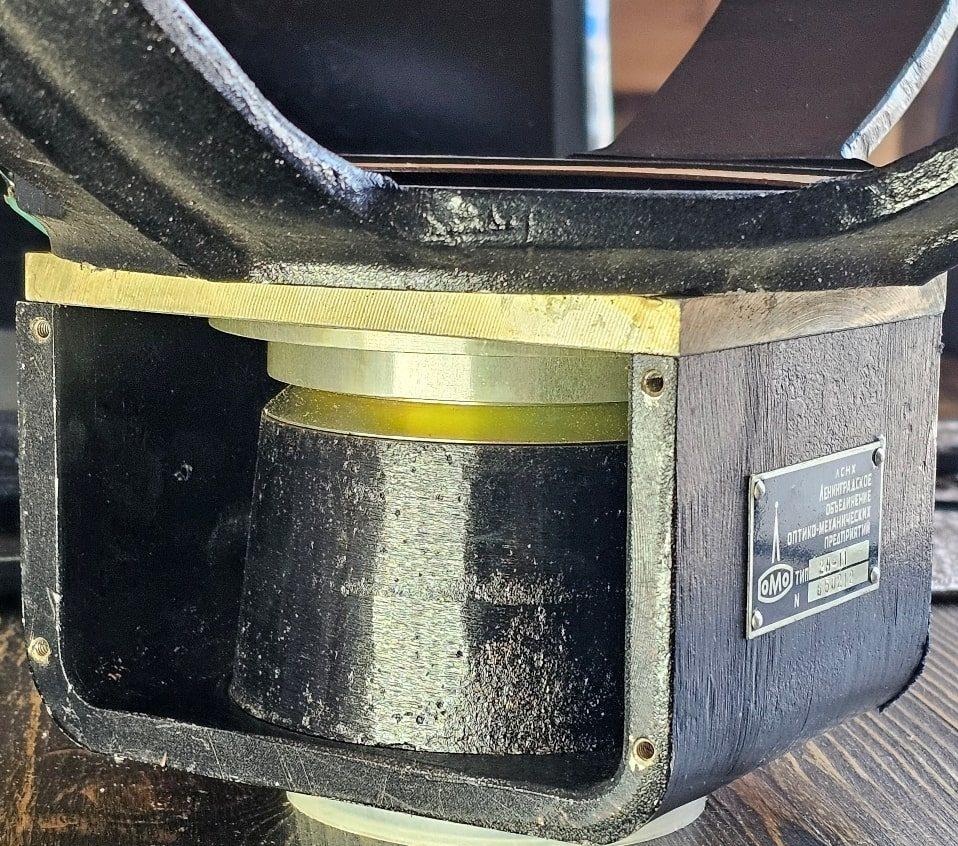

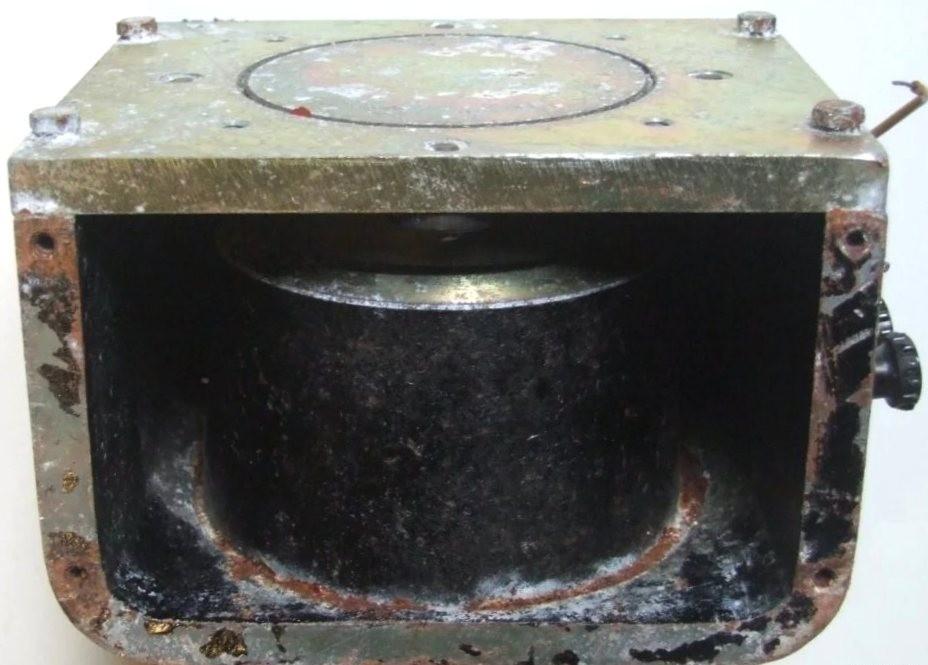

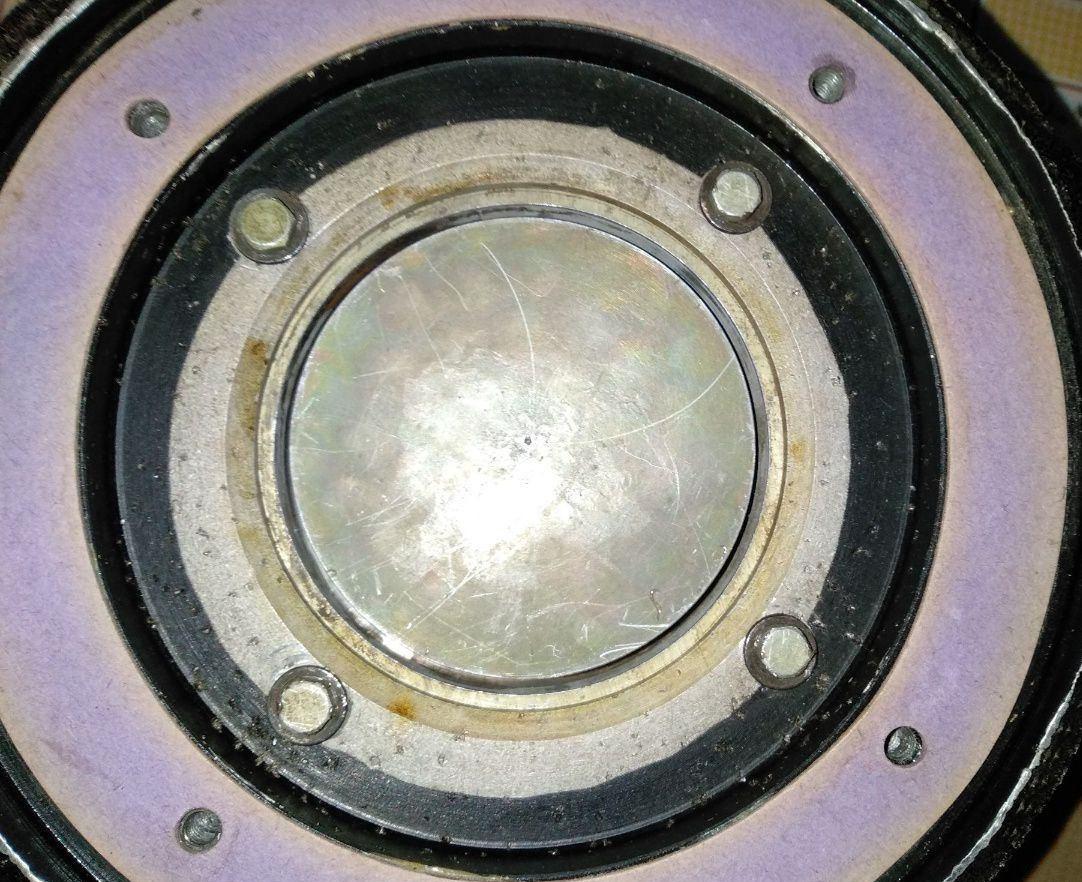

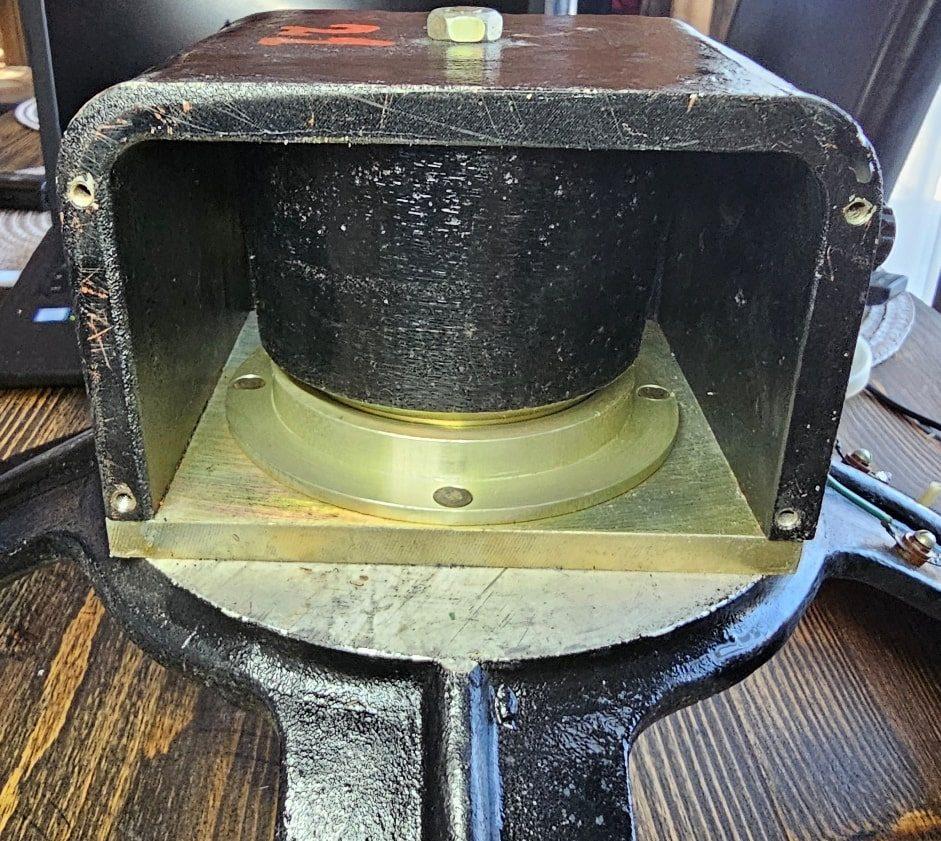

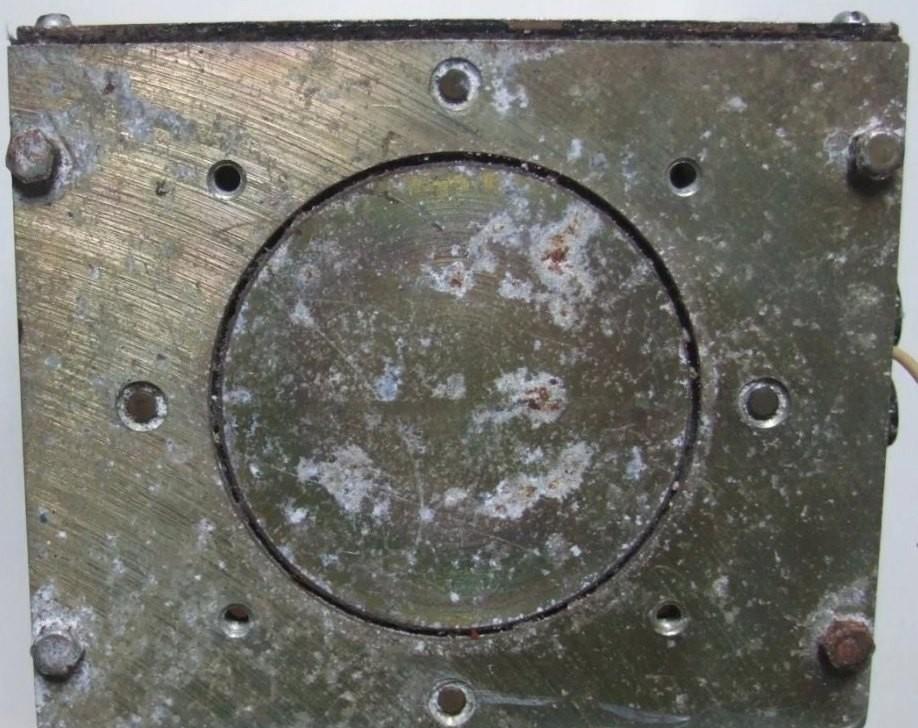

Мощность магнитной системы обеспечивает высокую чувствительность динамика. Магнит выполнен из литого кернового сплава ЮНДК-24, что характерно для продукции завода «Ломо». Габариты магнита и узкий воздушный зазор позволяют создать сильное магнитное поле.

• Тип магнита: литой, керновый, марка ЮНДК-24;

• Размер магнита: ∅90-100 х 56 мм;

• Вес магнита: 2,81 кг;
• Диаметр керна: 76 мм;

• Диаметр отверстия в верхнем фланце: 79,5 мм;

• Ширина воздушного зазора: 1,75 мм;
• Высота воздушного
