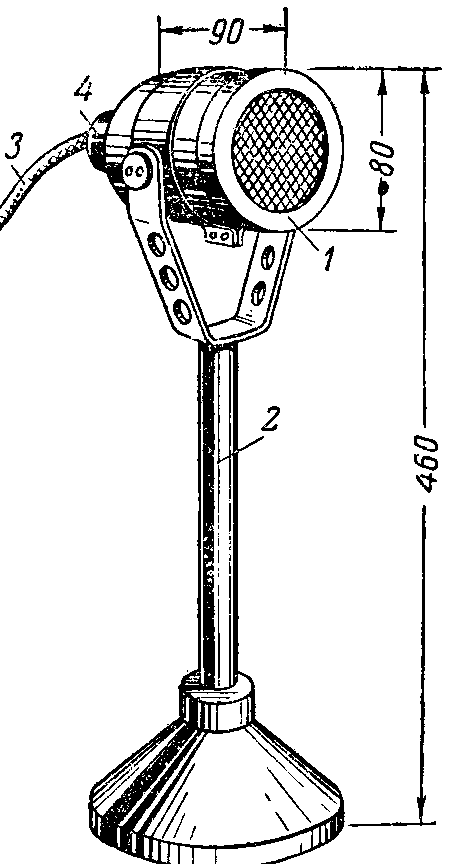

Динамический ДМК — это классический советский прибор с кардиоидной направленностью, широко применявшийся в профессиональной звукопередаче и радиовещании. Он состоит из капсюля 1, стойки 2, соединительного двухжильного шнура 3 и переходной колодки кабеля 4. Благодаря простой и надежной конструкции, этот микрофон до сих пор ценится аудиофилами за теплый, «ламповый» звук. Если вам интересно узнать, как встроить его в современную аппаратуру, рекомендуем ознакомиться с материалом о предусилителе для динамического микрофона.

Технические характеристики микрофона ДМК

Основные параметры устройства обеспечивают стабильную работу в студийных условиях:

• Полоса частот: 50 – 10000 Гц

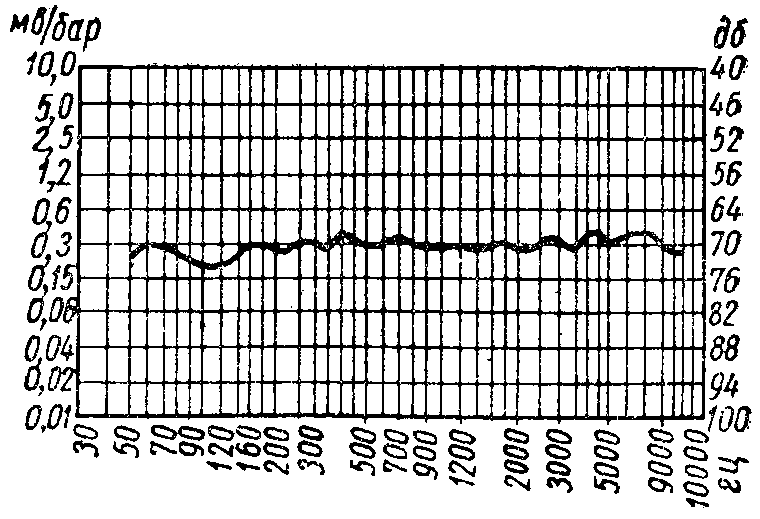

• Неравномерность АЧХ: ±5 дБ
• Чувствительность: 0,3 мВ/бар

• Сопротивление: 200 Ом и 600 Ом
• Угол направленности на частоте 1000 Гц: 140º
• Угол направленности на частоте 5000 Гц: 60º
• Воздушный зазор магнитной цепи: 0,75 мм

• Напряженность магнитного поля в воздушном зазоре: 11000 эрстед
• Габаритные размеры: ∅80х90 мм (высота с подставкой 460 мм)

Описание конструкции ДМК

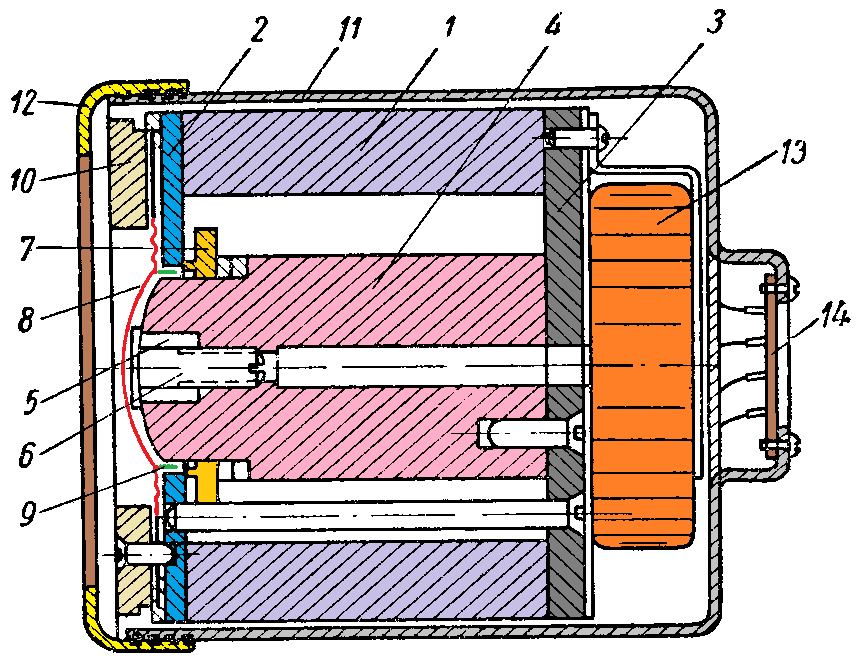

Магнитная цепь состоит из постоянного магнита 1 (алюминиево-никелевый сплав) цилиндрической формы; фланца 2; металлического дна 3, к которому привернут керн 4, из высококачественной стали АРМКО. На керне крепится с помощью винта 6 со сферической головкой полюсный наконечник. Для правильного фиксирования положения наконечника 5 керна относительно фланца 2 (для установки правильного воздушного зазора) применено латунное центрирующее кольцо 7.

Подвижная система состоит из мембраны 8 и бескаркасной звуковой катушки 9. Система крепится кольцами 10. Мембрана из тонкой (0,025 мм) алюминиевой фольги и имеет сферическую форму с гофрированным воротником. Согласующий трансформатор 13 состоит из пермаллового сердечника сечение 0,6 см² тороидальной формы и двух обмоток – первичной (200 витков провода марки ПШД 0,35) и вторичной (850 витков провода марки 0,15).

Отдельные элементы микрофона заключены в металлический кожух 11 из диамагнитного материала. Со стороны мембраны на кожух навертывается фасонное кольцо 12, которым прижимается металлическая и шелковая сетки, защищающие мембрану микрофона. С обратной стороны кожуха смонтирована переходная колодка 14, которая надежно экранирована. Крепится микрофон на стойке или подставке. Звуковая катушка намотана алюминиевым проводом марки ПЭ сечением 0,12 мм. Количество витков – 45. Сопротивление – 11 Ом.
