Динамик 3ГД-31-1300: характеристики и инструкция по доработке

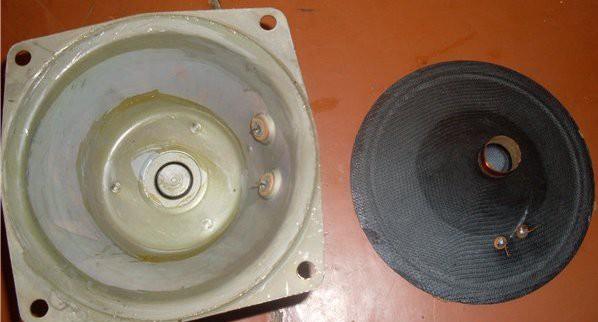

Во многих выпускаемых в настоящее время громкоговорителях в качестве высокочастотного излучателя используется динамическая головка . Наряду с определёнными достоинствами — широким диапазоном воспроизводимых частот, сравнительно высокой номинальной мощностью и достаточным звуковым давлением, ей, к сожалению, присущи и некоторые недостатки. И прежде всего, это значительная неравномерность АЧХ и «металлический» оттенок звучания воспроизводимых программ. Избавиться от такого рода нежелательных явлений, а значит, и улучшить качество звучания головки можно, поместив в поддиффузорное пространство звукопоглощающий материал (рис. 1). Для этого головку нужно разобрать, придерживаясь следующей методики. С помощью кисточки обильно смочить внешний и внутренний контуры картонного кольца 1 ацетоном и, дав ему впитаться в картон, проделать то же самое ещё раз. После этого острым ножом осторожно снять кольцо с диффузородержателя 7. Оно должно сниматься без усилий, в противном случае его нужно смочить ацетоном третий раз. Затем следует отпаять токоподводы 2 от выводных лепестков 3 и, размягчив места склейки тем же способом, снять с диффузородержателя диффузор 4, а с последнего — бумажный колпачок 6, закрывающий магнитный зазор. Во избежание попадания в магнитный зазор металлической пыли рекомендуется временно заклеить его изоляционной лентой. Затем к внутренней поверхности диффузородержателя клеем 88Н, БФ-2 или БФ-4 нужно приклеить полоску звукопоглощающего материала 5 (например, из войлока толщиной 3 мм) и, отцентрировав диффузор (естественно, удалив прежде защитную изоляционную ленту), вновь собрать головку. Центрируют диффузор с помощью секторов из плотной бумаги, которые вставляют по контуру кольцевого зазора между керном магнитной системы и звуковой катушкой. Для тех, кто ищет альтернативные варианты, может быть полезна информация о 3-х полосной АС Дли (6ГД-2 + 3ГД-38Е + 6ГД-13).

Технические характеристики и результаты улучшения

Далее припаивают на прежнее место токоподводы и приклеивают диффузор к диффузородержателю. После высыхания клея бумажные секторы из зазора удаляют и приклеивают к диффузору защитный колпачок.

Анализ результатов доработки

АЧХ доработанной головки показана на рис. 2 сплошной линией. Как видно, её неравномерность по сравнению с АЧХ не переделанной головки (штриховая линия) уменьшилась в диапазоне частот 10…20 кГц до 3 дБ (было — 15 дБ). Кроме того, расширился диапазон эффективно воспроизводимых частот — нижняя граничная частота понизилась до 1200 Гц. Субъективно качество звучания значительно улучшилось — исчез «металлический» оттенок звука, появилась прозрачность, естественность, улучшилась различимость тембровой окраски инструментов. Если вас интересует более мощный аналог, стоит обратить внимание на динамик 3 ГД-33.

Авторы работы: С. Макшаков, Ю. Горев, г. Казань
