Динамик TAD DS-044A: характеристики бериллиевого СЧ 6.5", размеры и аналоги

Среднечастотный динамик TAD DS-044A — это легендарное решение для аудиофилов, стремящихся к эталонному качеству звука. В отличие от продукции Pioneer, этот компонент производится брендом TAD (Technical Audio Devices) и широко использовался в топовых акустических системах, включая знаменитые колонки Pioneer S-933. Ключевая особенность модели — купольный диффузор из бериллия диаметром 65 мм, обеспечивающий исключительную жесткость и минимальные искажения в среднем диапазоне.

Использование бериллия позволяет динамикову работать с высокой линейностью, передавая мельчайшие нюансы музыки. Это устройство идеально подходит для создания высококлассных домашних аудиосистем и профессиональных студийных мониторов. Если вы ищете альтернативы или аналоги, стоит также обратить внимание на классические модели, такие как Динамик 6 ГДВ-7-16, которые предлагают другой подход к формированию звукового образа.

Конструкция и материалы динамика DS-044A

Сердцем динамика является легкий и сверхжесткий купол из бериллия. Такая диафрагма обладает высокой скоростью отклика и практически не подвержена резонансам в рабочем диапазоне частот. Подвес динамика выполнен по уникальной кольцевидно-лепестковой схеме. Он состоит из нескольких пластин сверхтонкого сплава: верхняя и нижняя пластины изготовлены из меди для обеспечения проводимости и жесткости, а центральная часть содержит демпфирующий материал.

Такая конструкция подвеса надежно фиксирует край диафрагмы по всему периметру, что позволяет излучать звуковой сигнал без потерь КПД и искажений. Тонкие медные пластины позволяют диффузору двигаться «в воздухе», а демпферная прокладка между ними гасит нежелательные колебания, предотвращая «раскачку» подвижной системы.

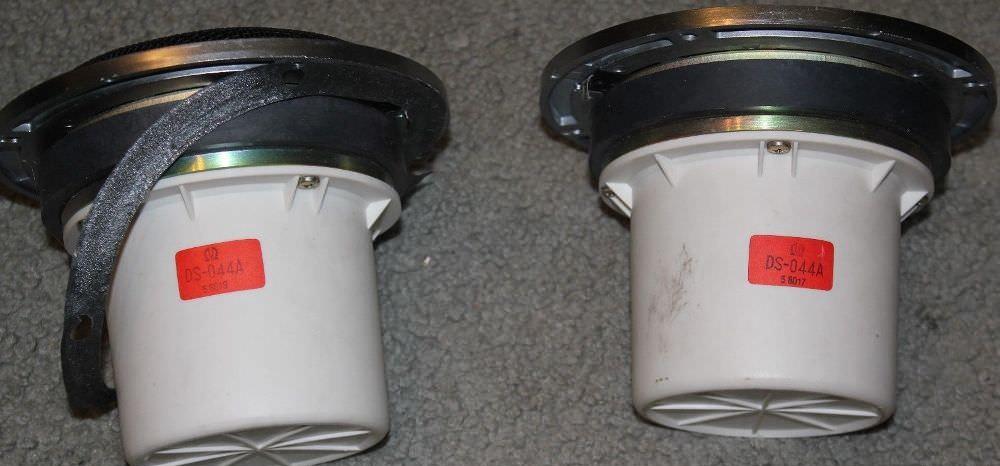

Данный среднечастотный динамик устанавливался в такие АС как Pioneer S-933. Его купол выполнен из бериллия и имеет диаметр 65 мм.

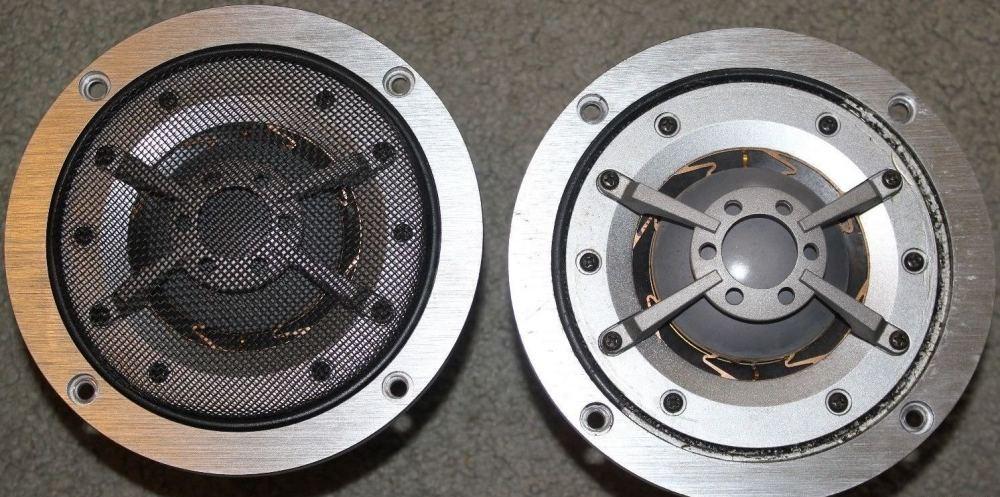

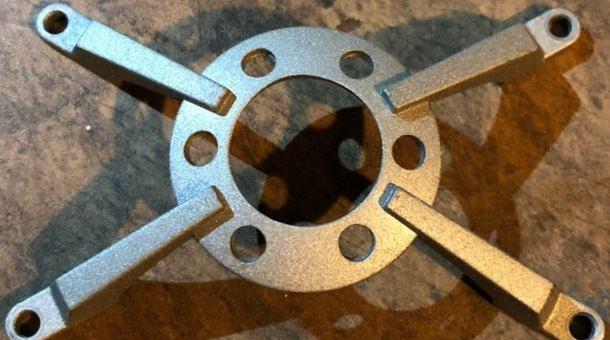

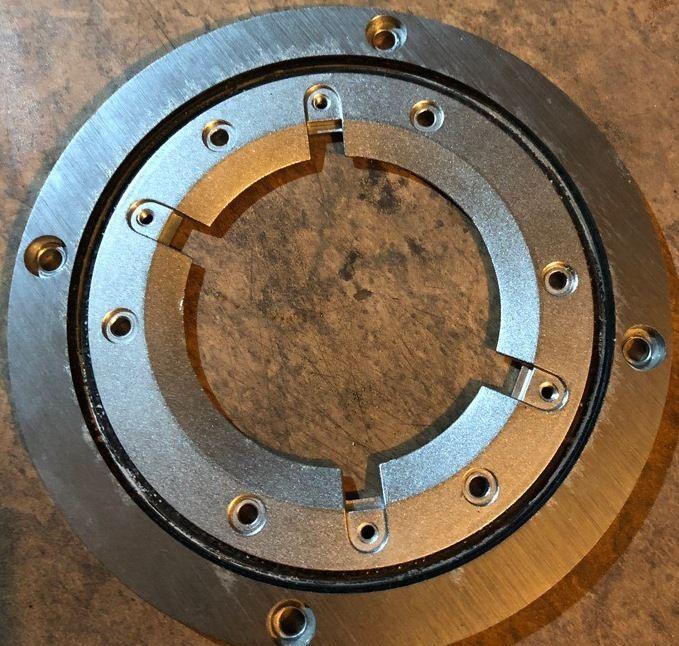

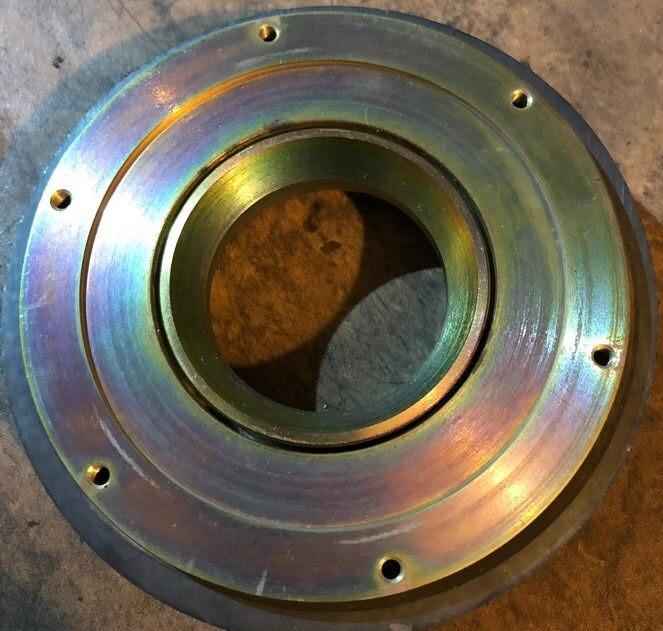

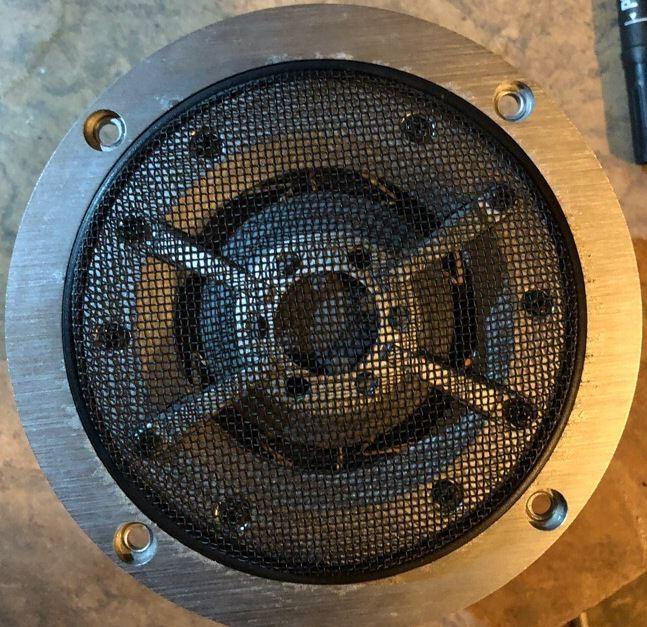

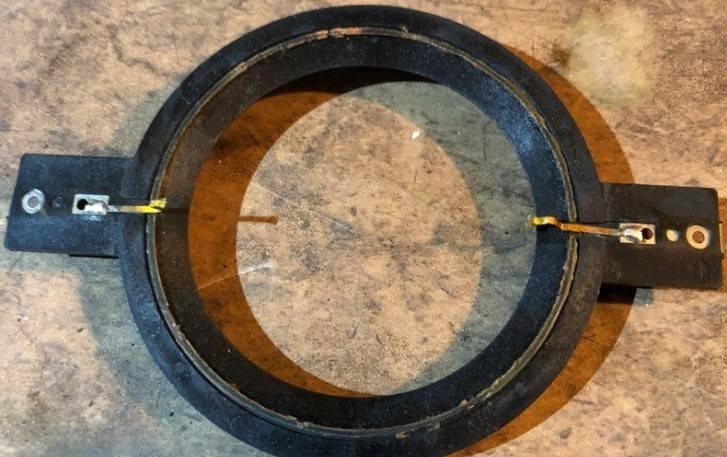

Лицевая часть закрыта сеткой. Верхний фланец и рассеиватель выполнены из дюралюминия или материала похожего на алюминий. Детали легкие и прочные:

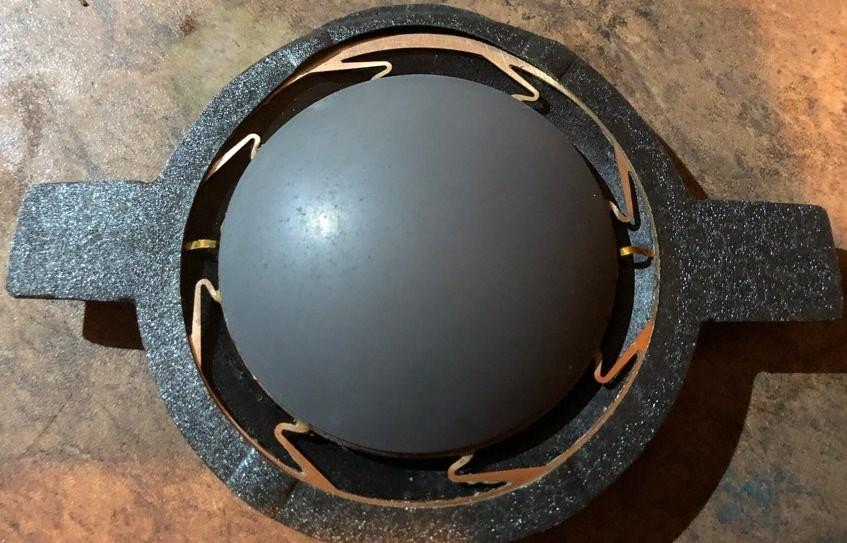

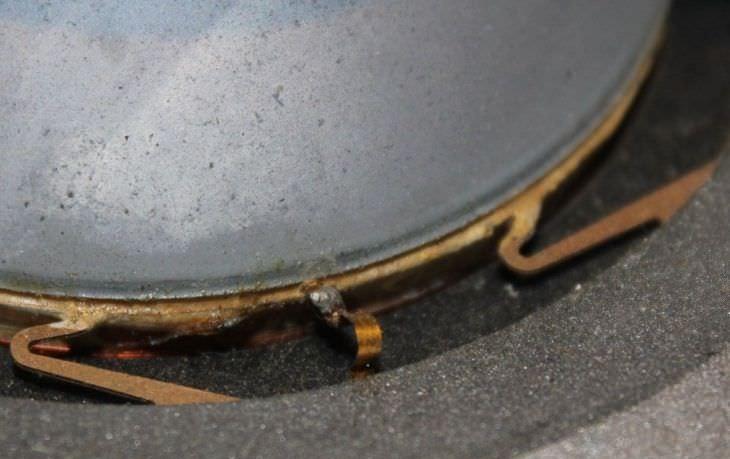

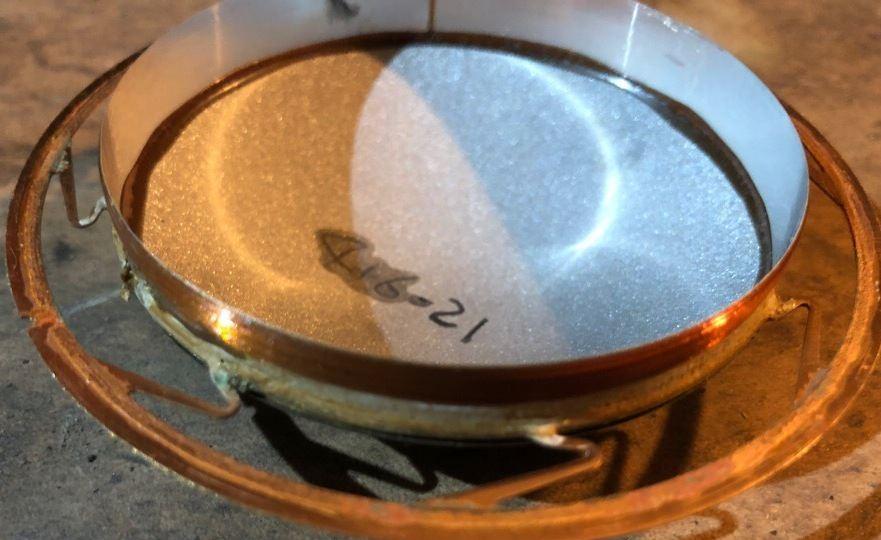

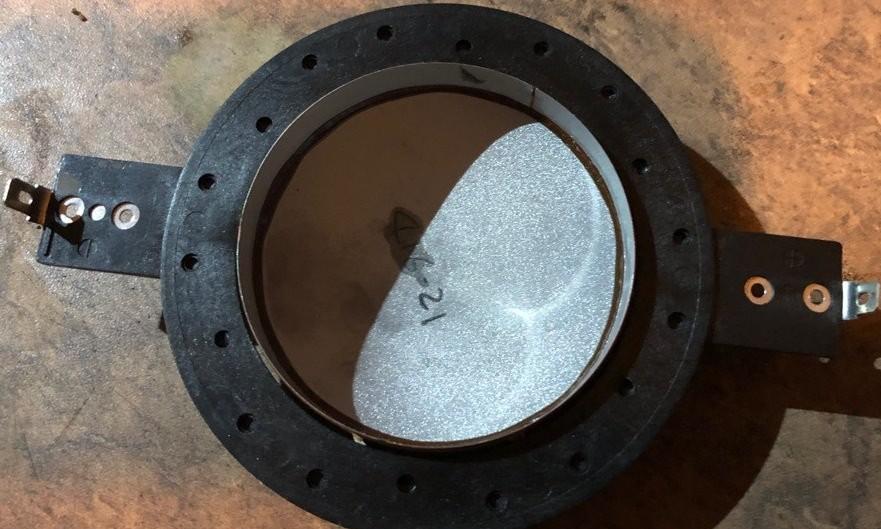

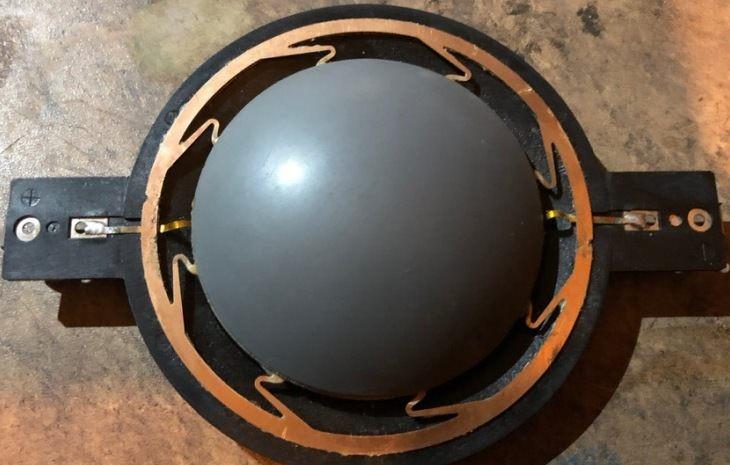

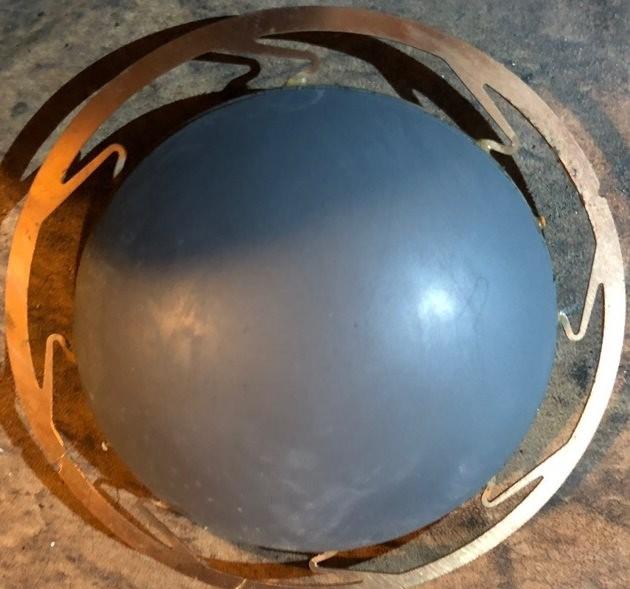

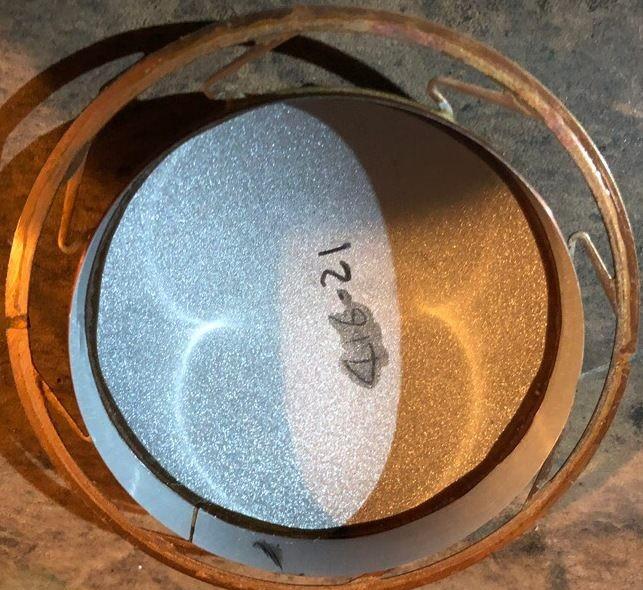

Подвес здесь уникален, в данном динамике он немного упрощен, в отличии от более топовых версий, но все-равно является продуманным изделием. Купольная диафрагма подвешена на лепестковых подвесах, которые фиксируют край диафрагмы по всему периметру, тем самым позволяя излучать звуковой сигнал без искажений и потерь КПД. Подвеска кольцевидно-лепестковая, изготовлена из нескольких пластин сверхтонкого сплава, верхняя и нижняя – медные, центральная – демпфирующий материал. Тонкие медные пластины позволяют диафрагме двигаться, подвешенными в воздухе, а тонкая демпферная прокладка между ними стабилизирует движение, предотвращая “раскачку” подвижной системы, при этом она же устраняет резонансы в пластине.

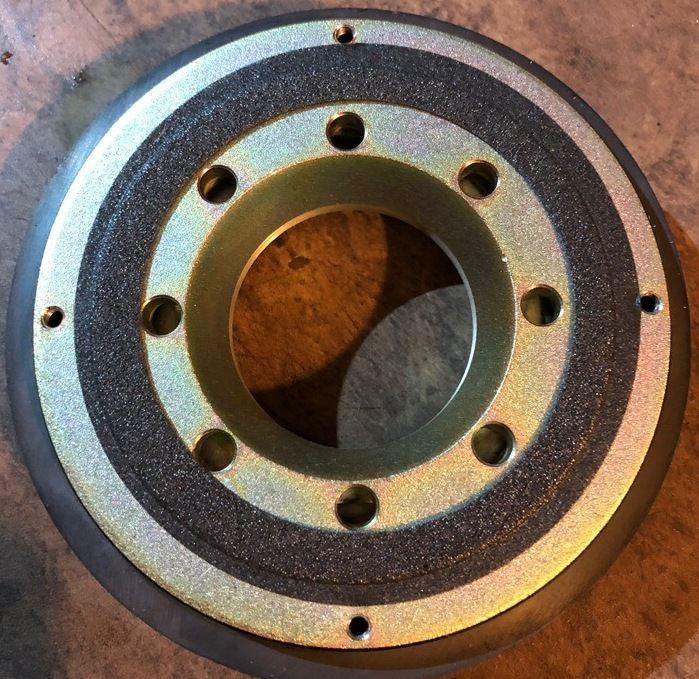

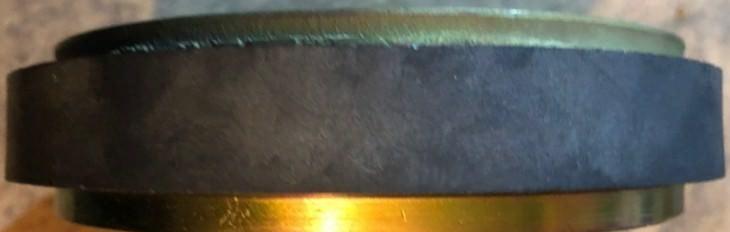

Магнитная система построена на кольцевом ферритовом магните. Керн с отверстием. Обратная сторона купола играет на свой объем, с которым связывается через данное отверстие.

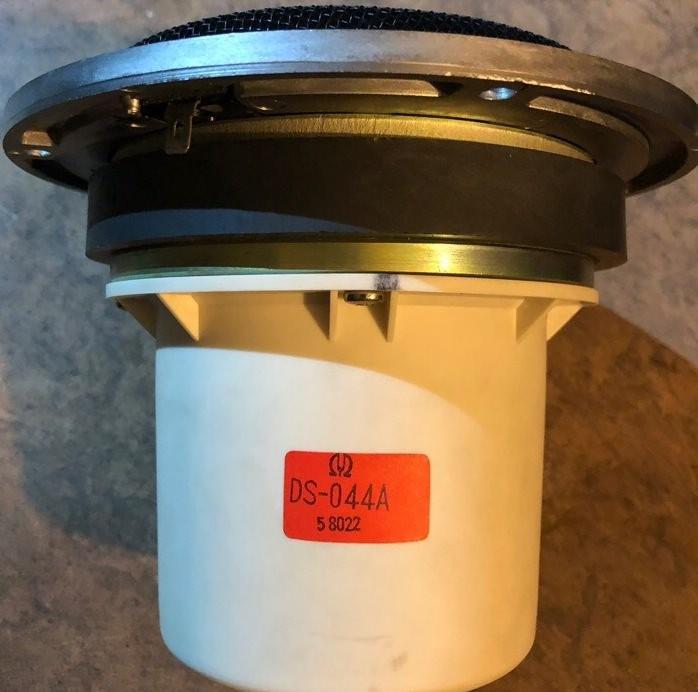

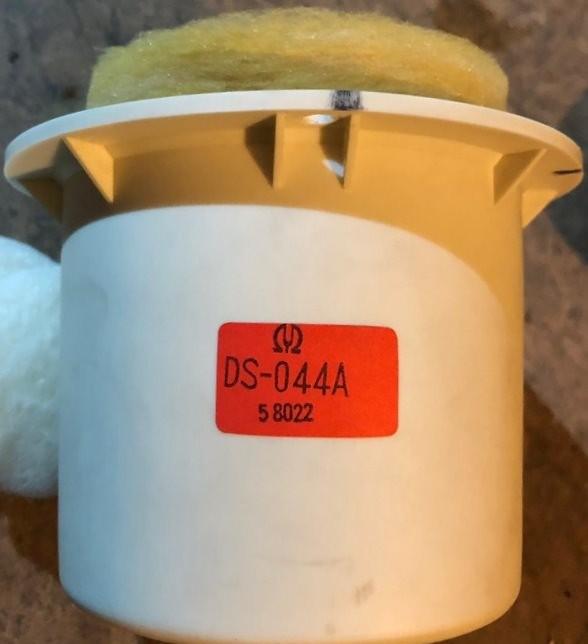

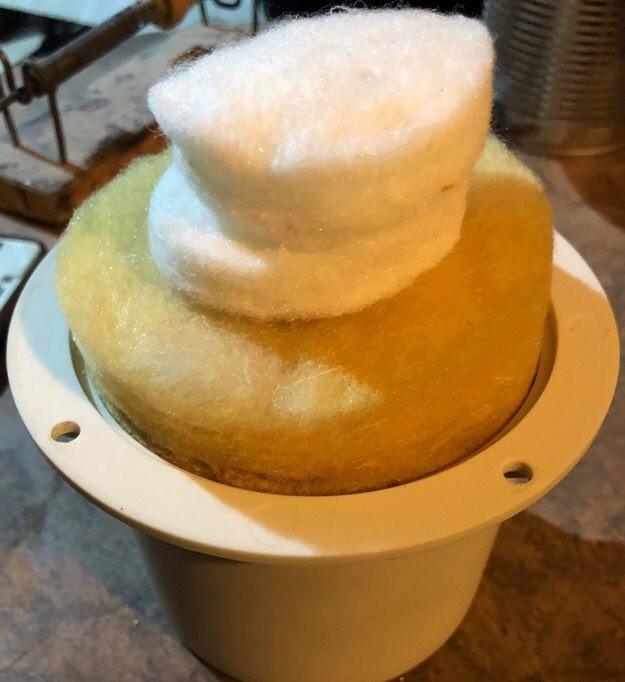

Объем для купола создает стакан, который прикручивается с задней стороны нижнего фланца. Стакан выполнен из алюминия. Внутри стакан очень задемпфирован, здесь расположен звукопоглощающий материал в виде нескольких колец. Кольца белого цвета, те что по-меньше, устанавливаются сразу под купол, в отверстие магнитной системы.

Фото от мастерской .

Технические характеристики динамика TAD DS-044A

Ниже приведены основные параметры динамика, которые определяют его применение и звучание:

Где применяется динамик DS-044A

Благодаря высокой чувствительности и широкому частотному диапазону, TAD DS-044A идеально подходит для использования в акустических системах с закрытым ящиком (ЗЯ) и фазоинверторами. Он обеспечивает чистое и точное воспроизведение звука в среднем диапазоне, что критически важно для вокальных партий и инструментов.

Этот динамик часто используется в высококачественных домашних аудиосистемах и профессиональных студиях звукозаписи. Если вам требуется более бюджетное решение для низкочастотного звена, можно рассмотреть Динамик 2А-9 «Ломо», который является классикой советского звукостроения.

Аналоги и замена динамика TAD DS-044A

При поиске замены или аналога по размерам и характеристикам, стоит учитывать, что бериллиевые динамики являются премиум-сегментом. Тем не менее, среди схожих по назначению моделей можно выделить:

• TAD (другие модели серии DS)
• Scan-Speak (серия Discovery или Revelator с купольными СЧ)

• Morel (купольные среднечастотники)

Важно помнить, что прямая замена требует учета импеданса и чувствительности. Для сравнения с более простыми конструкциями можно изучить характеристики Динамик ВЭФПЕР-1-46.

Характер звучания

Динамик TAD DS-044A отличается исключительной чистотой и прозрачностью звука. Бериллиевый диффузор обеспечивает высокую линейность и минимальные искажения, что позволяет передавать мельчайшие нюансы музыкальных произведений. Звучание характеризуется высокой детализацией и точностью позиционирования инструментов, что делает его любимым выбором среди аудиофилов и инженеров.
