Двух канальный регулятор тембра на транзисторах

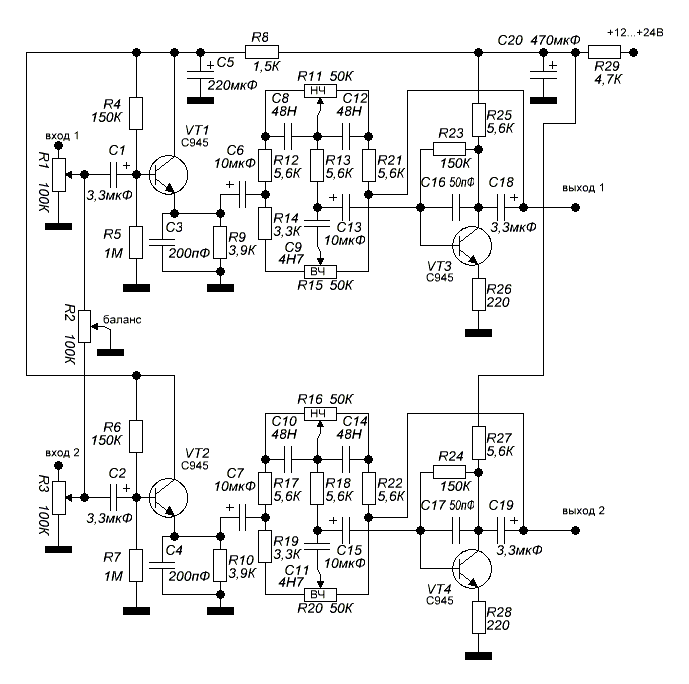

На рисунке показана схема простого двухканального регулятора тембра, каждый канал содержит всего по два транзистора C945. Напряжение питания регулятора тембра может находится в пределах от 12 до 24 В. Ток потребления схемы при напряжении 12 В не превышает 80 мА.

Транзисторы C945 могут быть заменены на аналоги:  2SC945, 2SC1000,  BC547, КТ3102Д.
