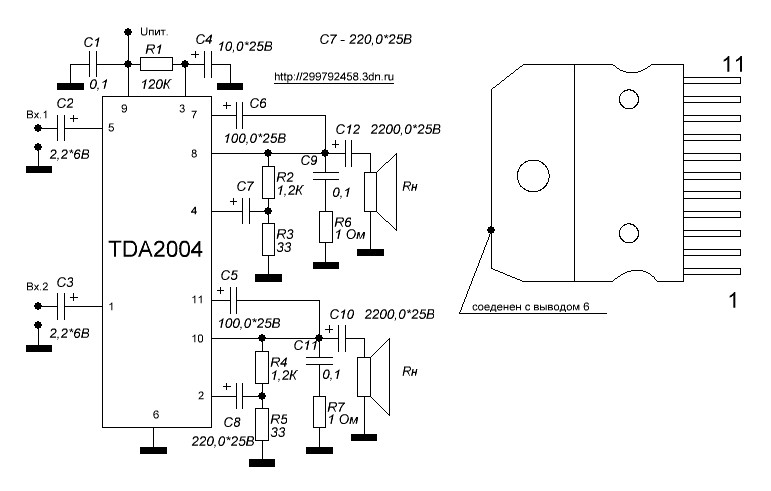

Двух канальный УМЗЧ на TDA2004

TDA2004 — усилитель класса В, используется в автомобильных аудио усилителях, имеет защиту от перегрева и превышения напряжения питания, так же микросхема снабжена защитой от КЗ входов и выходов с корпусом. Усилитель способен работать на низкоомной нагрузке 2 Ом.
Максимальное напряжение питания +18В, при превышении данного значения срабатывает защита, необходимо в цепи питания применять плавкий предохранитель на 2А.

Номинальное напряжение питания +13,2В (напряжение аккумуляторной батареи автомобиля), ток покоя при указанном напряжении не более 65мА, в дежурном режиме (контакт 3 микросхемы заземлен) ток покоя не более 5 мА.

Максимальная выходная мощность при КНИ 10% 6,5Вт на канал на частоте 1 кГц и нагрузке 4 Ом. Частотный диапазон от 35 до 15000 Гц. КНИ 0,2% при напряжении питания 13,2В и выходной мощности от 0,05 до 4Вт на канал.
