Двухполосный усилитель

Краткие технические характеристики TDA2004:

• Диапазон частот 40…20000Гц

• Напряжение питания – 8…18В(14,4В номинальное)

• Ток покоя не более – 65mA

• Выходная мощность – 2 x 10Вт

• Коэффициент нелинейных искажений не более – 1%

• Входное сопротивление – 200k

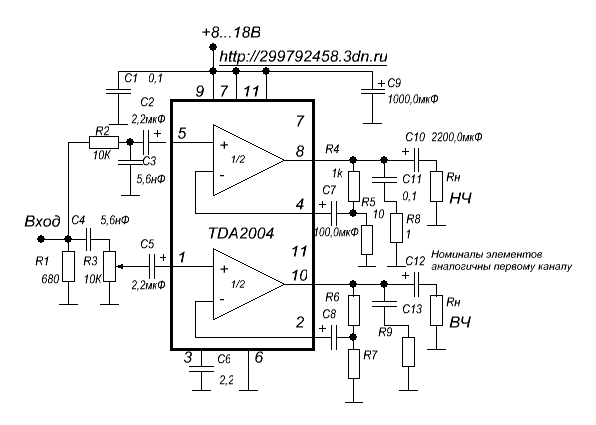

Частота среза данного двух полосного усилителя 2кГц, R3 регулирует ВЧ канал.
