Dynaudio Consequence Ultimate Edition — 5-полосная напольная акустика в изобарическом оформлении с тыловым фазоинвертором. Номинально: 4 Ом, 400 Вт, диапазон 17–30000 Гц (±3 дБ).

Dynaudio Consequence Ultimate Edition: технические характеристики и описание конструкции

Напольная 5-полосная акустика с изобарическим оформлением и тыловым фазоинвертором. Номинальная нагрузка 4 Ом, мощность 400 Вт — ориентир для подбора усилителя и корректной работы фильтров. Частотный диапазон: 17–30000 Гц (±3 дБ).

Параметры и АЧХ Dynaudio Consequence Ultimate Edition

Частотный диапазон и неравномерность

Частотный диапазон при неравномерности ±3 дБ: 17–30000 Гц

Нагрузка и мощность

Чувствительность: 85 дБ

Сопротивление: 4 Ом

Номинальная мощность: 400 Вт

Искажения

Коэффициент нелинейных искажений в диапазоне 40–20000 Гц: 0,2%

Драйверы и размеры (материал диффузоров)

Размер динамиков (материал диффузоров):

Супер-ВЧ: 19 мм (ткань)

ВЧ: 25 мм (ткань)

СЧ: 60 мм (ткань)

Мидбас: 130 мм (полимер)

НЧ: 2×250 мм (полимер)

Фазоинвертор и фильтры (частоты раздела)

Частота раздела фильтра: 800 Гц, 1400 Гц, 2700 Гц и 15000 Гц

Габариты и масса

Габаритные размеры (В×Ш×Г): 1330×430×630 мм

Масса: 114 кг

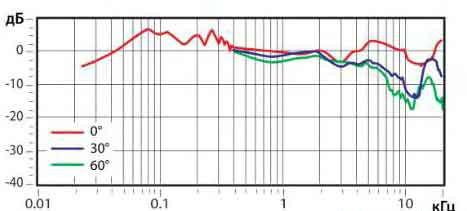

АЧХ с расстояния 1 м

АЧХ с расстояния 1 м:

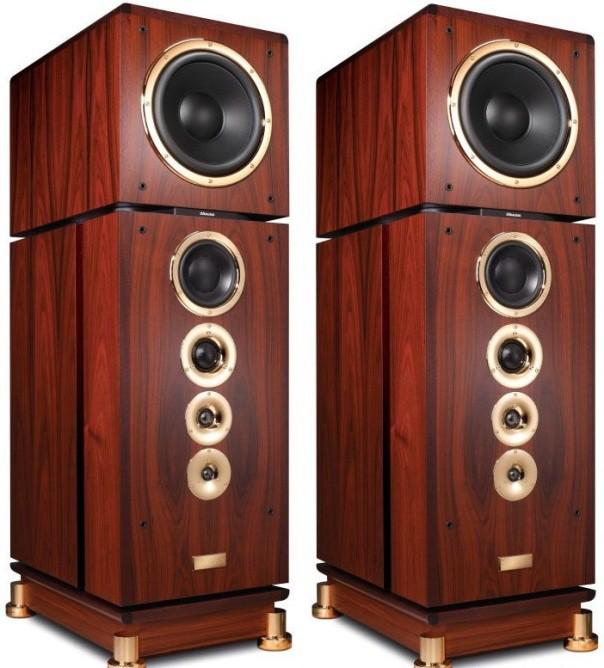

Описание Consequence Ultimate Edition

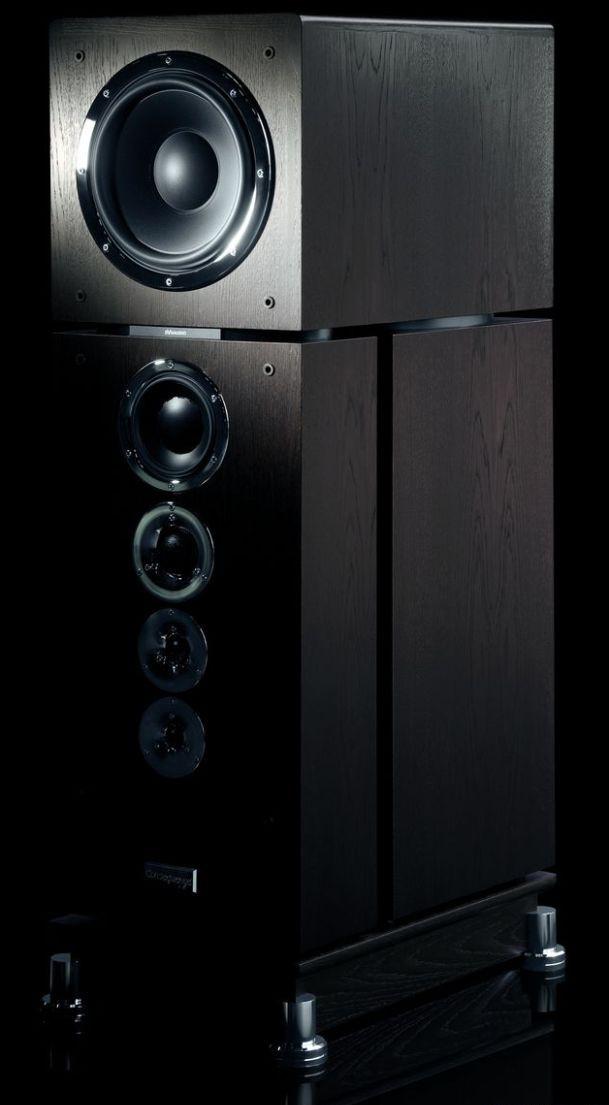

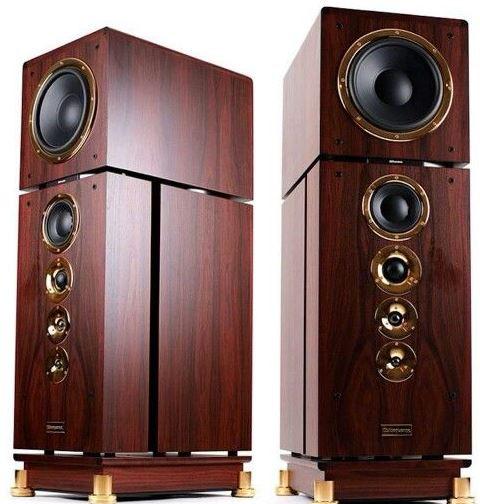

Колонка состоит из трех частей: НЧ (сверху), отсека с размещением остальных полосных излучателей на передней стенке и тылового фазоинверторного объема. В НЧ оформлении полосу формируют два динамика: второй установлен внутри НЧ-кабинета перпендикулярно главному и работает синфазно с ним, обеспечивая объем с постоянным давлением.

Корпус фанерован шпоном дуба, тонирован в темно-коричневый цвет и покрыт лаком без сокрытия характерной пористой текстуры дерева. Такое исполнение важно и для акустической стабильности, и для визуальной целостности конструкции с несколькими рабочими объемами.

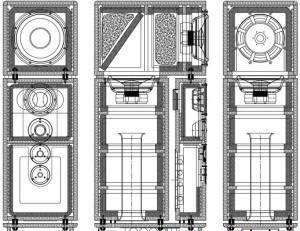

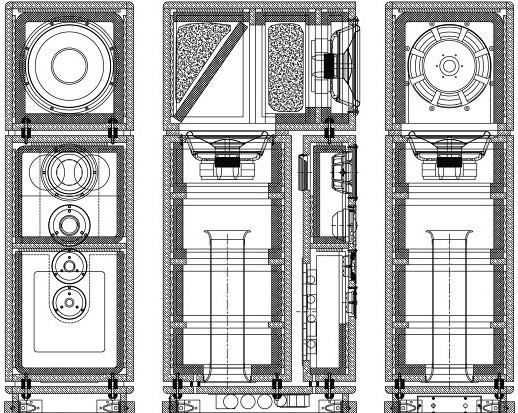

Чертеж:

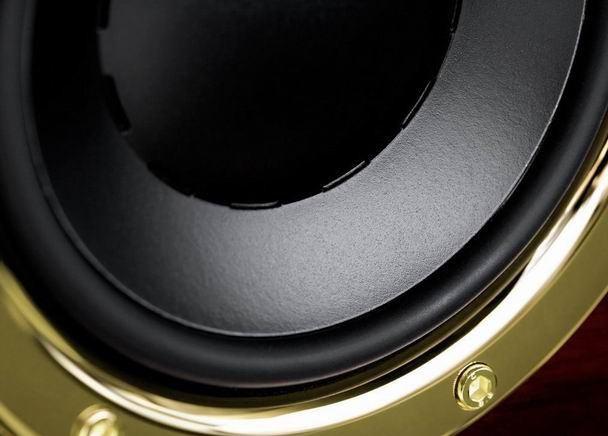

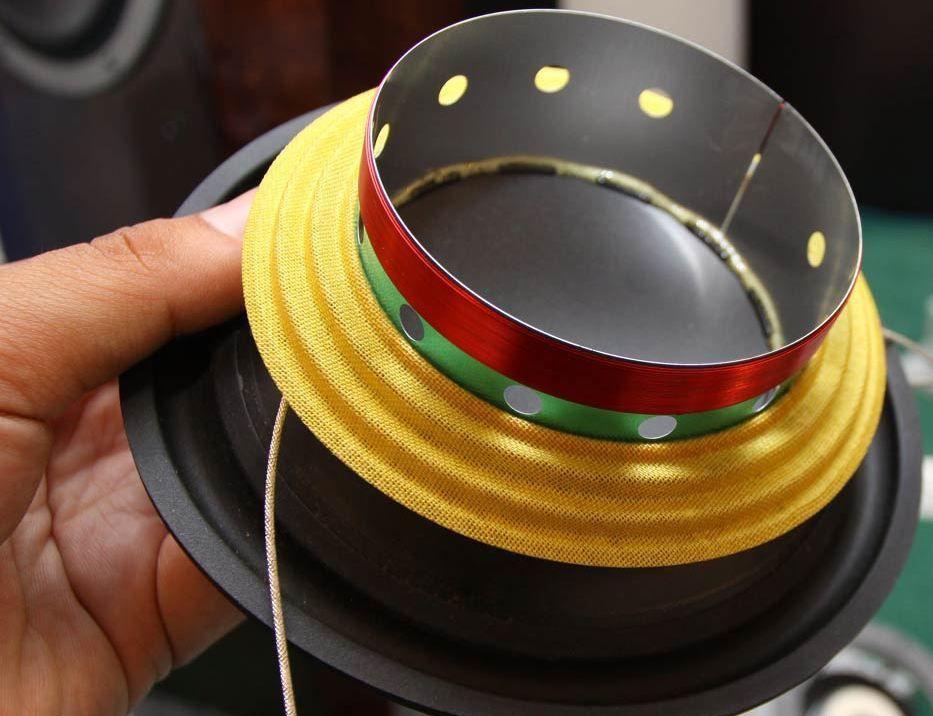

Мидбасовый динамик:

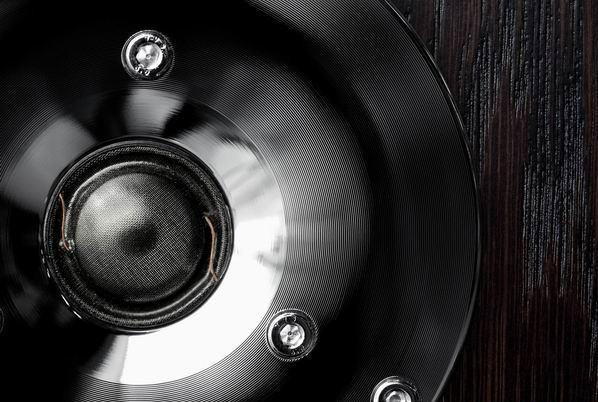

ВЧ динамик:

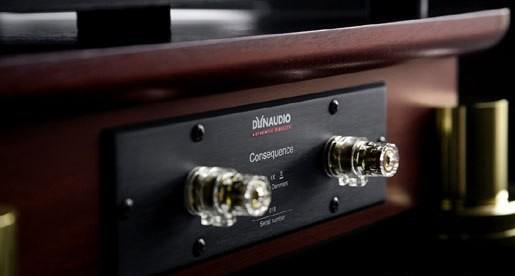

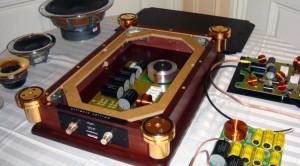

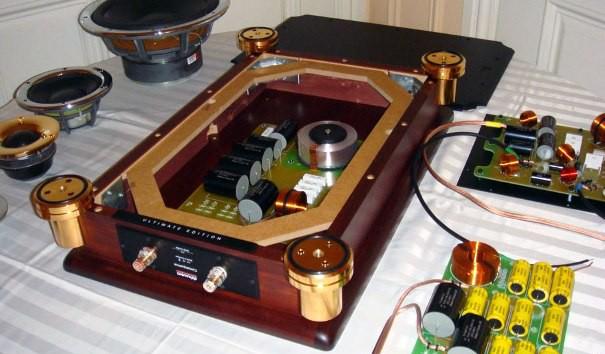

Клеммы на нижнем боксе фильтра:

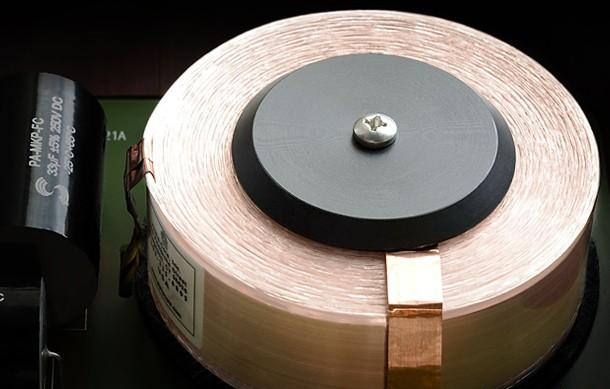

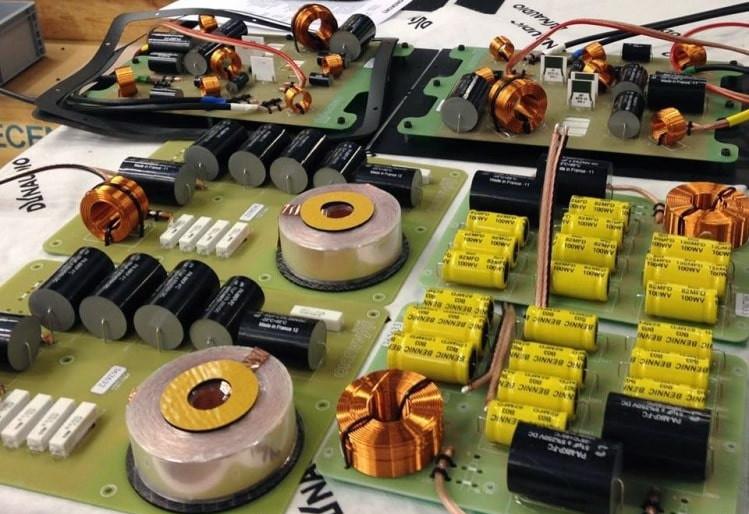

Электрический фильтр:

Как работает изобарическое НЧ-звено

В НЧ-звене Consequence UE работает пара вуферов Dynaudio — внешний и внутренний. Работая синфазно, головки формируют объем с постоянным давлением: в НЧ оформлении полосу формируют два динамика, а тыловой фазоинверторный объем помогает удерживать контроль баса в изобарическом корпусе.

Для практики подбора усилителя под 4 Ом и оценки совместимости по мощности полезно сверить рекомендации в материале: как выбрать усилитель под 4 Ом. Если нужно понять логику раздела полос по кроссоверу, ориентируйтесь на частоты фильтра: 800 Гц, 1400 Гц, 2700 Гц, 15000 Гц.

По изобарическому оформлению и тому, почему оно иначе нагружает систему в НЧ, см.: что такое изобарическое оформление. А чтобы корректно читать график, пригодится: как читать АЧХ.
