Экономичный УЗЧ

• Напряжение питания 6В

• Ток покоя 0,6мА

• Чувствительность 10мВ

• Выходная мощность на нагрузке 8 Ом — 110…120мВт

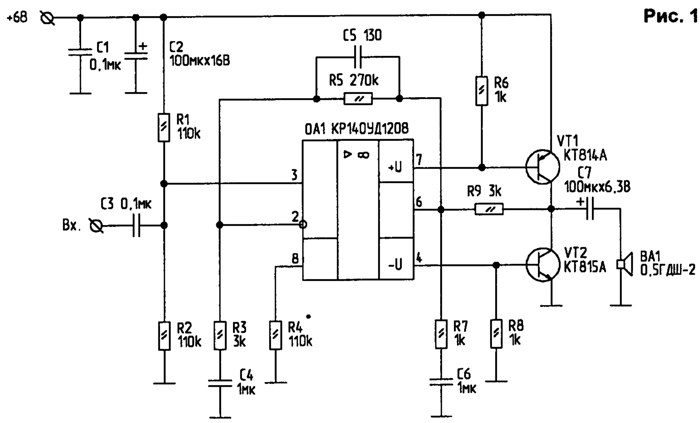

В усилителе применен микромощный операционный усилитель КР140УД1208. ОУ включен по схеме не инвертирующего усилителя. Усиление выходного каскада выбрано не большим и определяется отношением величин R9 и R7. С5 корректирует АЧХ усилителя, так чтобы частота среза была равна 3…3,4кГц. Резистором R4 устанавливает падение напряжения на резисторах R6 R8 не более 0,45…0,5В.
