ELAC SUB 101 ESP: характеристики и обзор

Изготовитель: Германия. Этот активный сабвуфер является отличным примером немецкого качества и инженерного подхода к созданию низкочастотного звука. Если вы ищете надежное решение для домашней аудиосистемы, обратите внимание на ELAC Concentro, которые часто рекомендуются в паре с данной моделью.

Технические характеристики

Ниже приведены подробные параметры модели, которые определяют её звуковые возможности:

Тип: Активный сабвуфер с фазоинвертором

Частотный диапазон: 30 – 300 Гц

Изменяемый частотный диапазон (Low Pass Filter): 40 – 180 Гц

Динамик: 200 мм (8 дюймов), бумажный конусный на резиновом подвесе

Максимальная мощность встроенного усилителя: 55 Вт/8 Ом

Изменение фазы: 0°/180° (для согласования с сателлитами)

Чувствительность входа: 130 мВ

Энергопотребление в режиме ожидания: 9,5 Вт

Энергопотребление на полной громкости: 150 Вт

Габаритные размеры (ВхШхГ): 420х275х380 мм

Вес: 12,2 кг

Описание конструкции и особенности

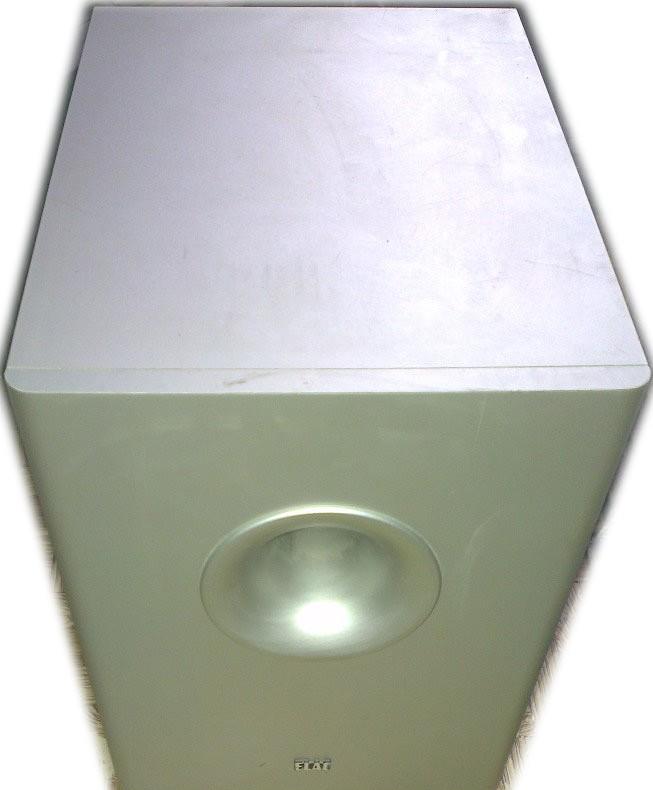

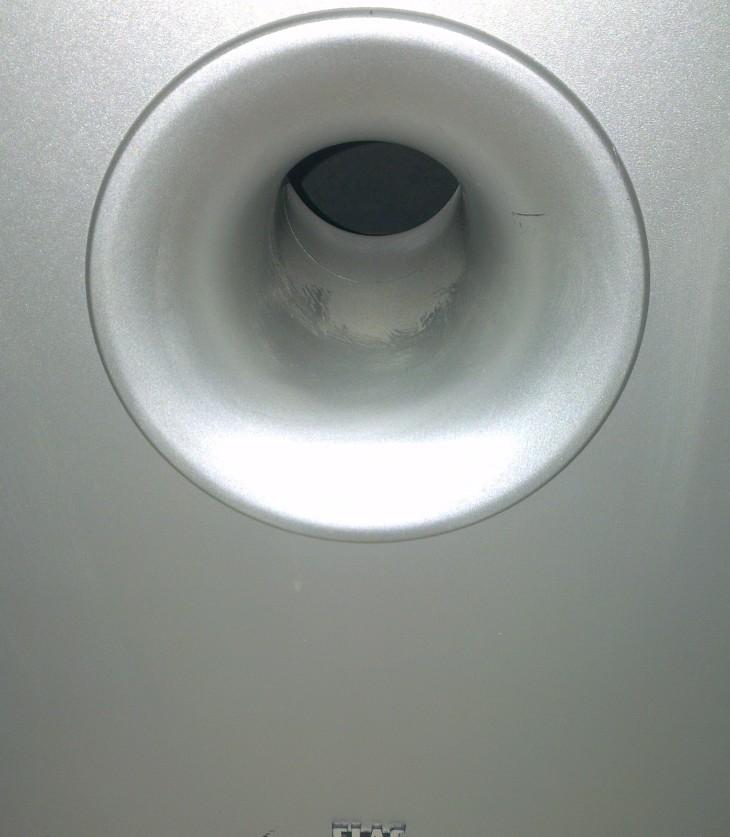

Корпус сабвуфера неразборный, изготовлен из качественной MDF-плиты. Заявленный внутренний объем составляет 39 литров, однако чистый объем (с учетом вытеснения динамиком и фазоинвертором) составляет около 32 литров. На лицевой панели расположен выход трубы фазоинвертора. Интересной конструктивной особенностью является то, что изнутри край трубы обрамлен кольцом, а снаружи оформлен в виде рупора. Такая форма позволяет увеличить эффективную длину трубы без увеличения габаритов корпуса, что улучшает низкочастотный отклик.

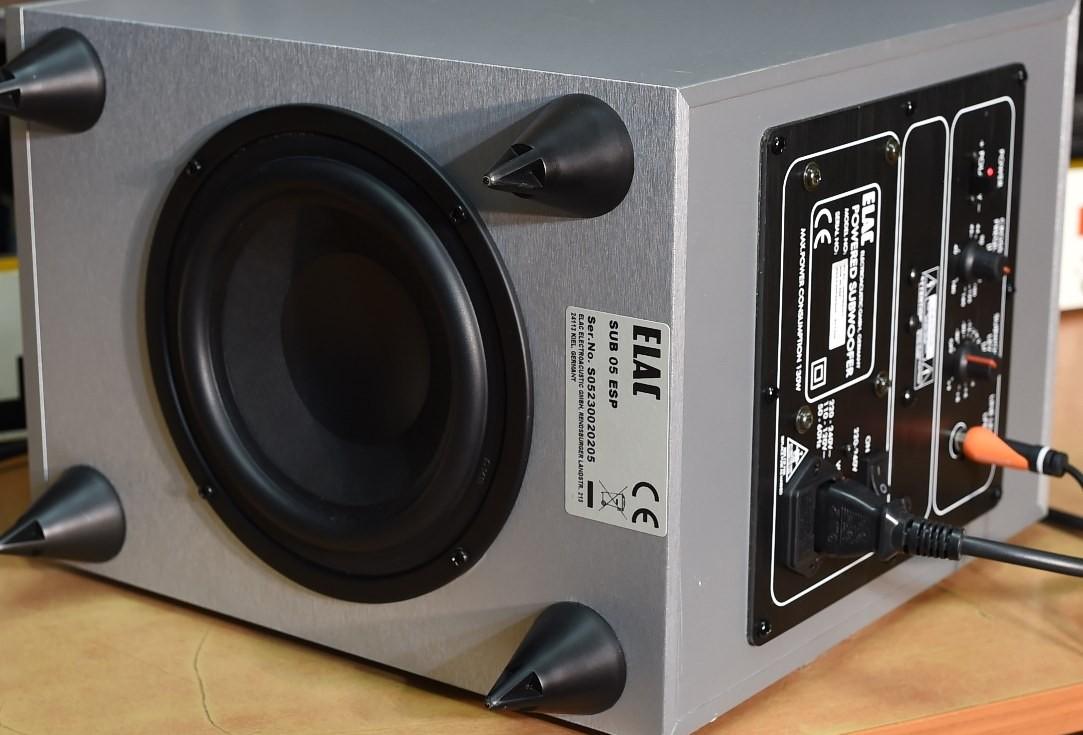

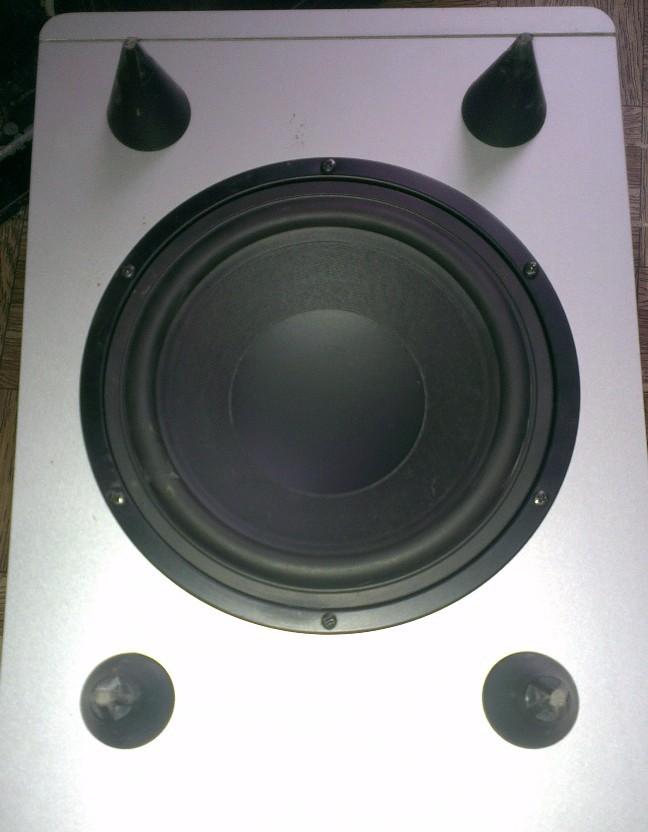

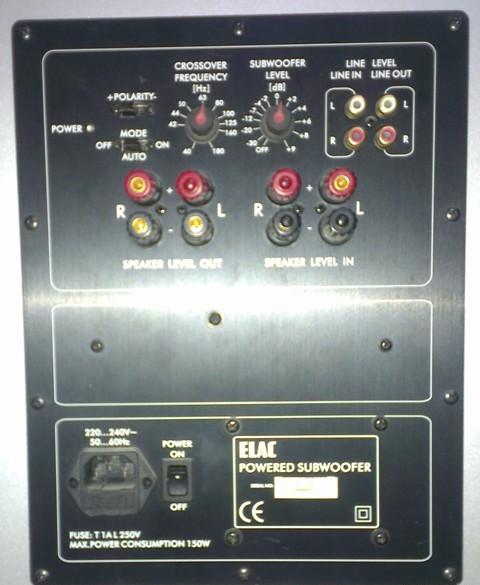

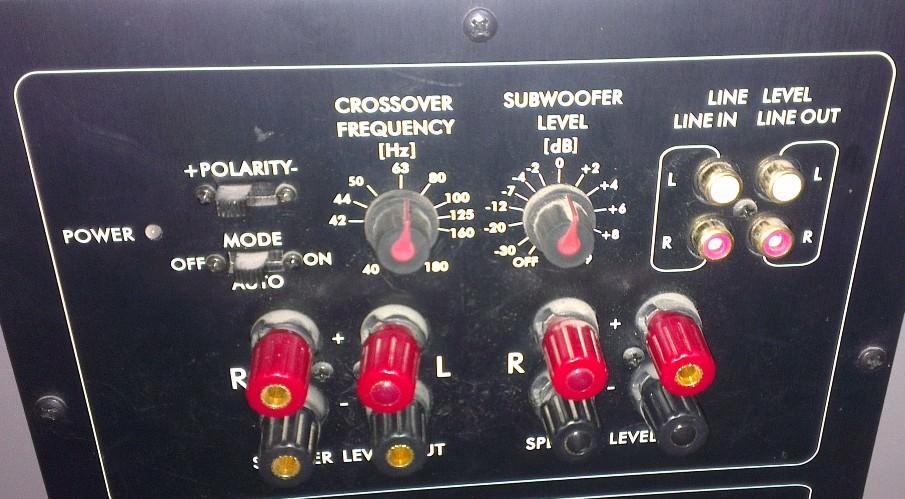

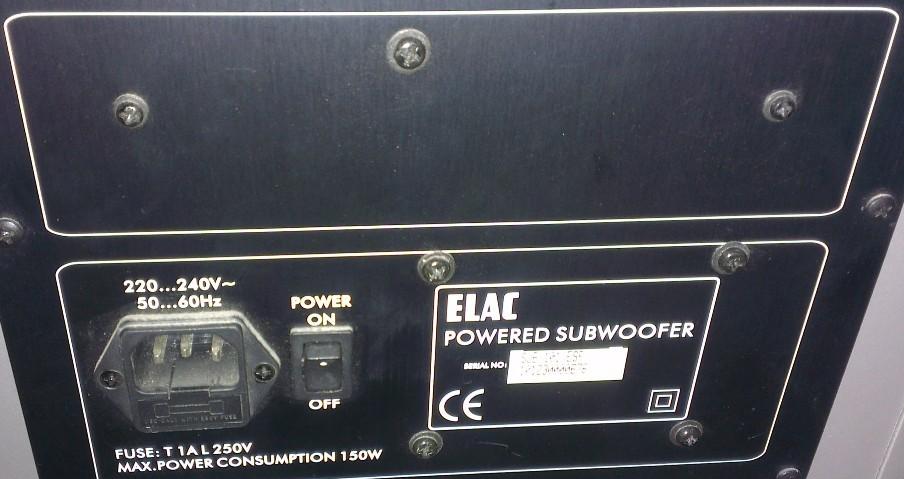

На задней стенке закреплена съемная панель, в которой размещены усилитель и клеммы подключения. Динамик установлен в днище корпуса, а сам корпус поднят над полом с помощью специальных пластмассовых конусных ножек. Это решение помогает снизить влияние резонансов пола на звучание. Для тех, кто рассматривает альтернативы, можно посмотреть на Mordaunt-Short 909W, который также предлагает интересные решения в своем классе.

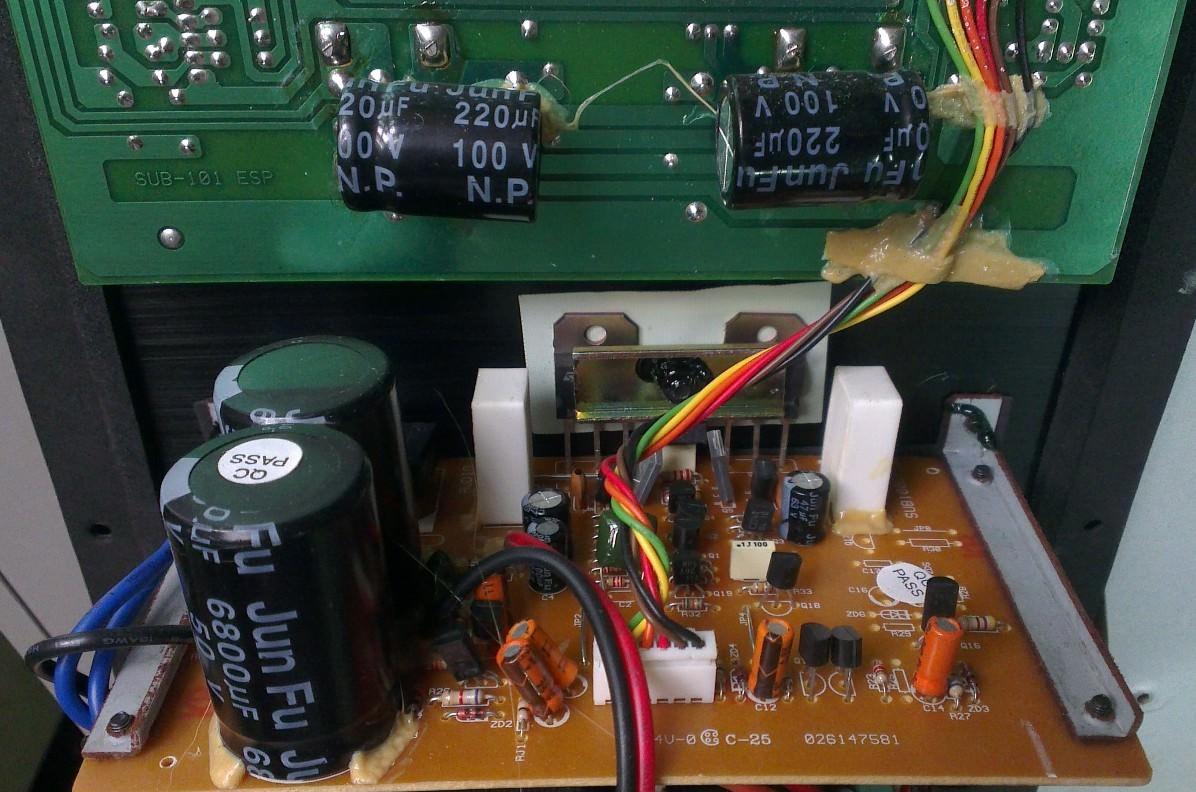

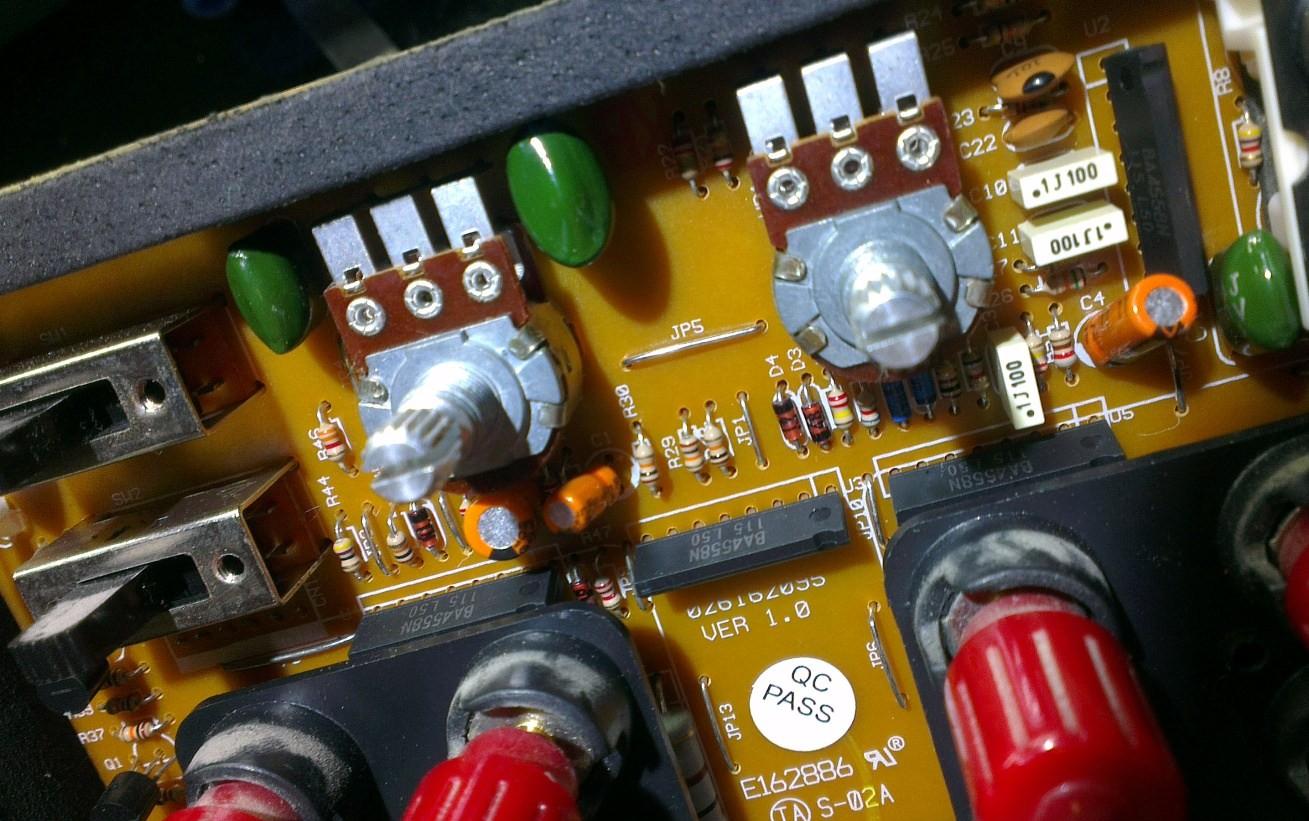

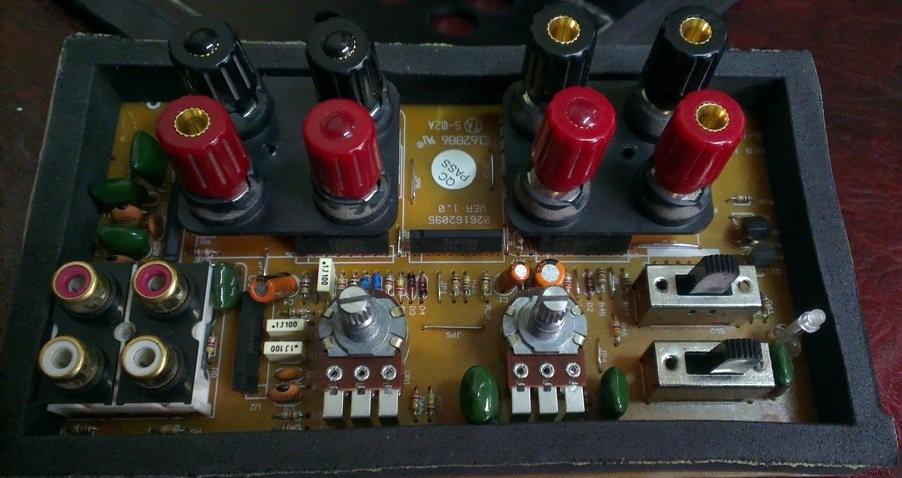

Система фильтрации сигнала выполнена надежно. Высокоамплитудный сигнал для сателлитов обрабатывается пассивным фильтром с нижней частотой среза 90 Гц. В цепи используются качественные электролитические конденсаторы емкостью 220 мкФ/100 В. Ручка громкости имеет четкое положение OFF, при котором встроенный усилитель полностью отключается от сети. Также предусмотрена функция автоматического включения сабвуфера при появлении входного сигнала и автоматического перехода в режим ожидания через 15 минут тишины.

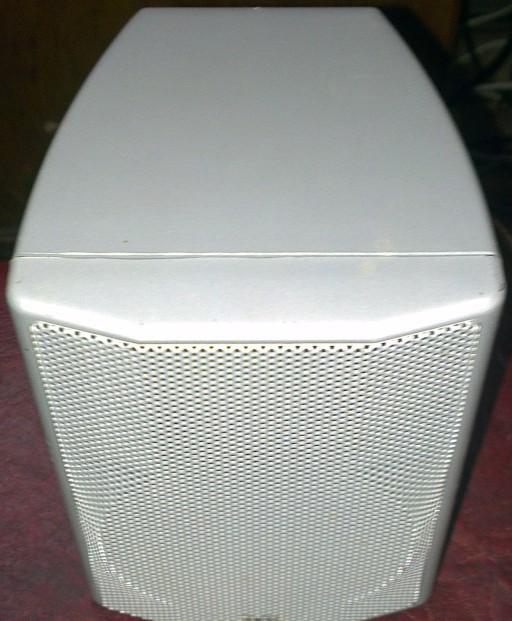

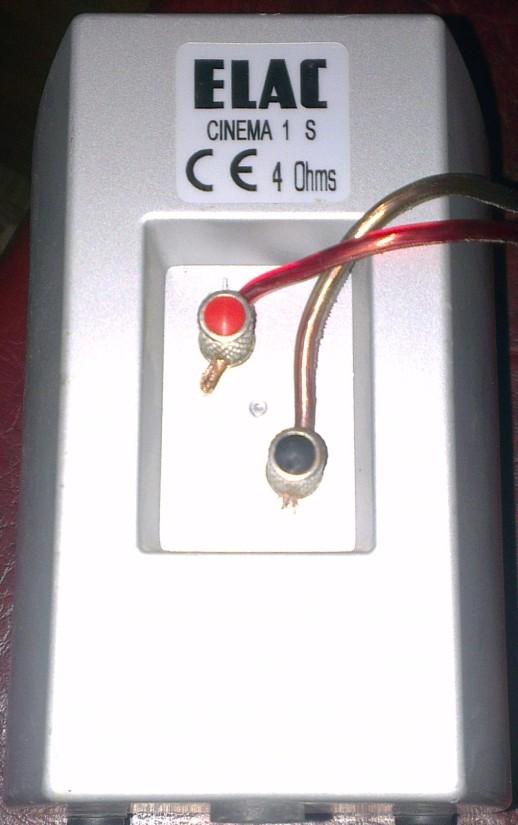

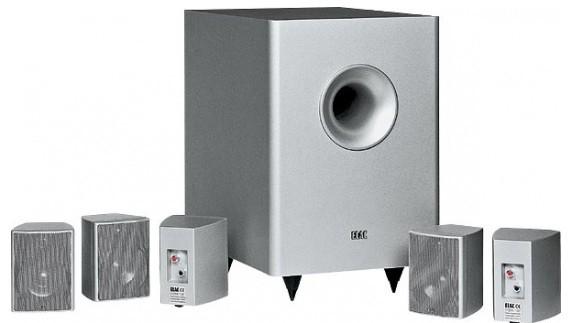

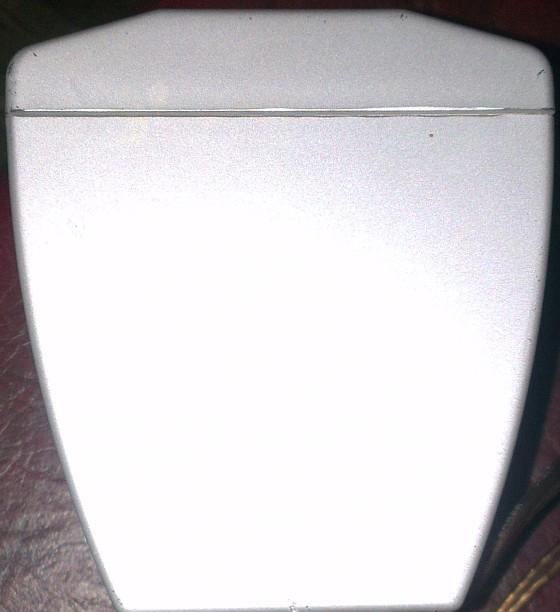

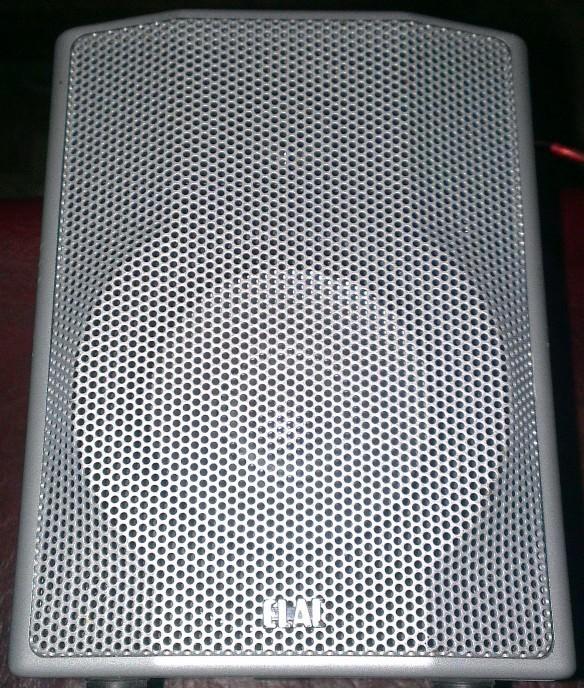

В комплекте с сабвуфером поставлялись 3 шт небольших пассивных АС. Внутри каждой из них также установлен конденсатор (фильтр 1-го порядка) для отсеивания низких частот, чтобы разгрузить сателлиты. Вес одной такой колонки составляет около 1-2 кг. Это позволяет создать полноценную многоканальную систему.

Разборка и внутреннее устройство

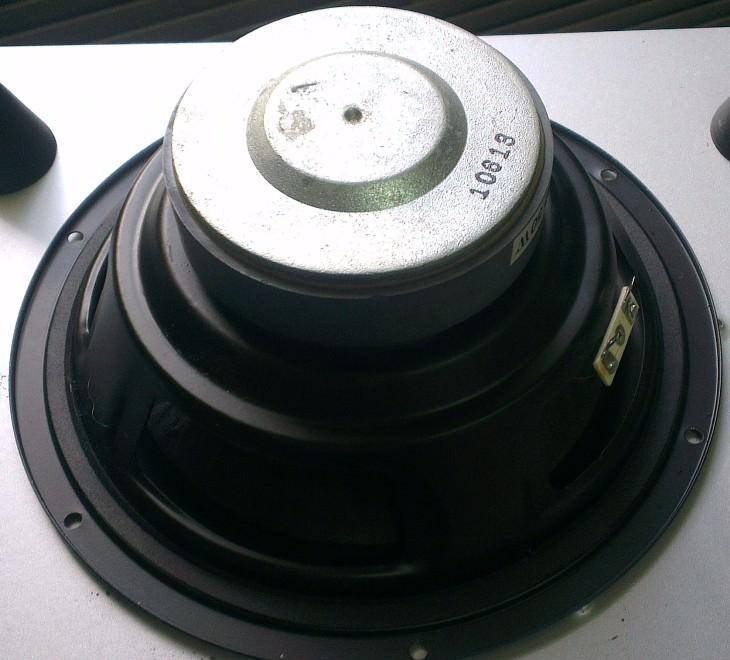

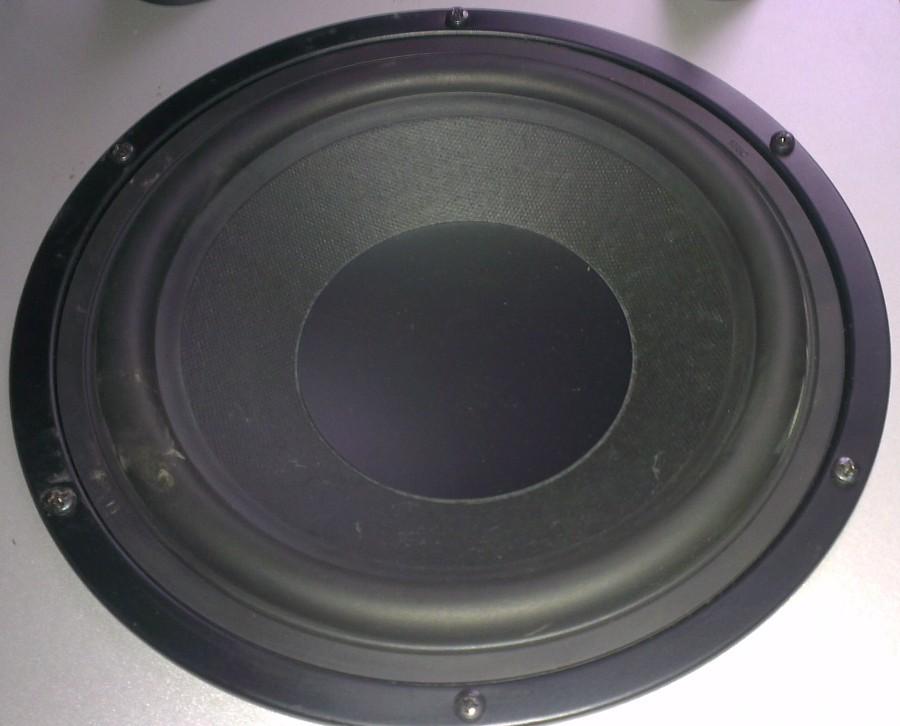

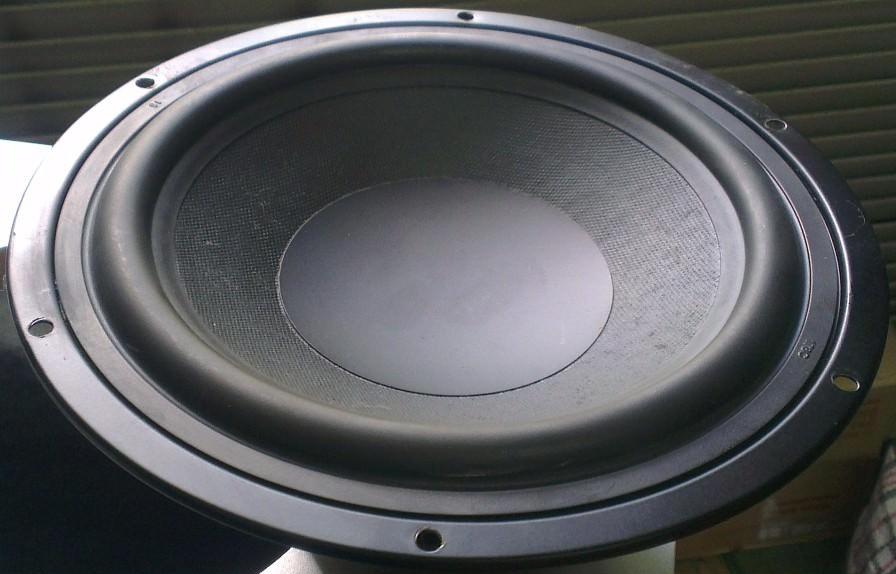

Динамическая головка имеет бумажный диффузор и резиновый подвес, что гарантирует долговечность и отсутствие "дубизны" звука со временем. Пылезащитный колпачок также бумажный, приклеен вогнутой стороной наружу. Рама динамика стальная, стенки толстые, что обеспечивает жесткость конструкции. Магнитная система выполнена на кольцевом ферритовом магните, который легче и дешевле неодимового, но при этом эффективен в данном объеме.

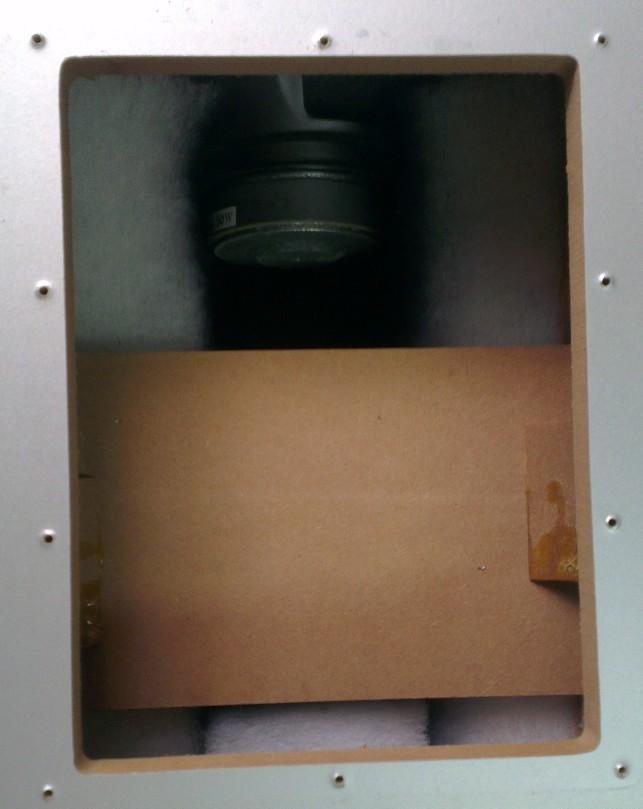

Можно увидеть, что внутри установлена распорка из куска MDF для повышения жесткости корпуса и снижения резонансов:

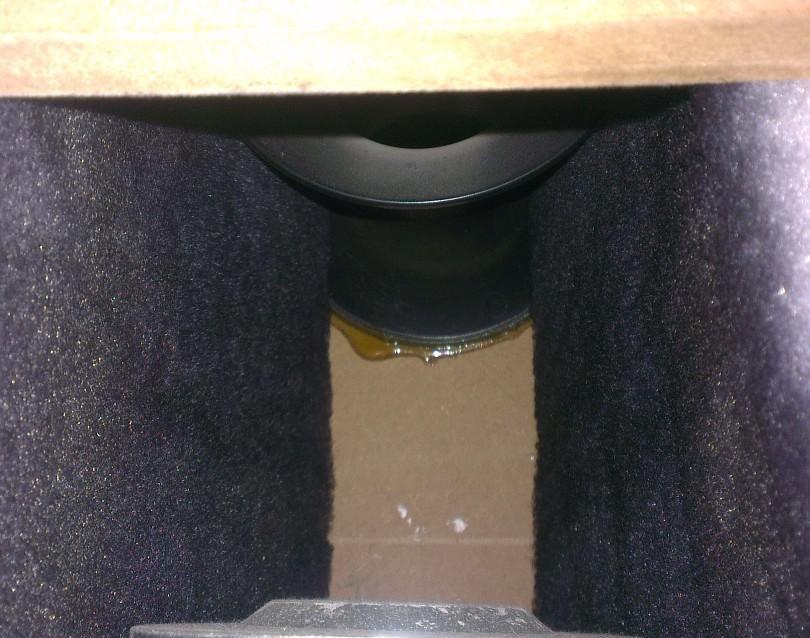

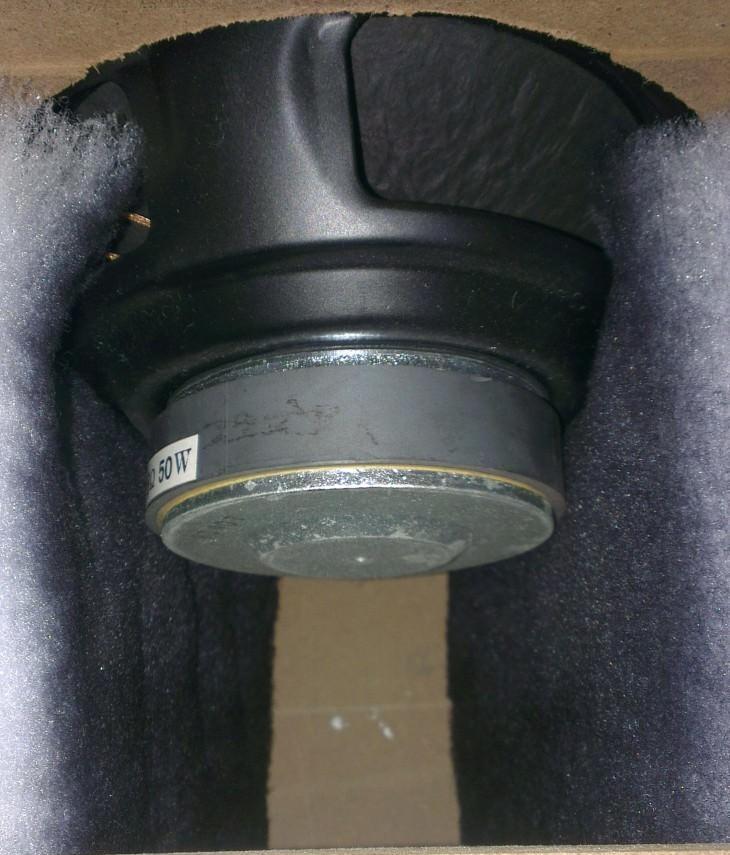

Внутри корпуса присутствует звукопоглотитель из кусков синтепона, который гасит стоячие волны:

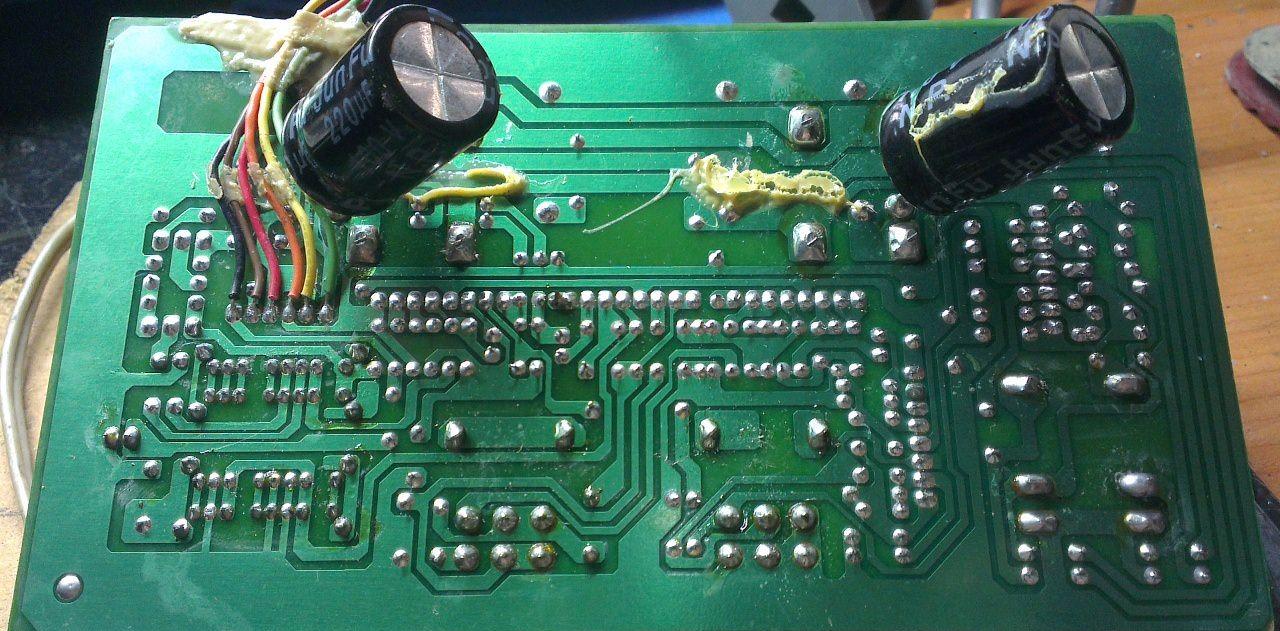

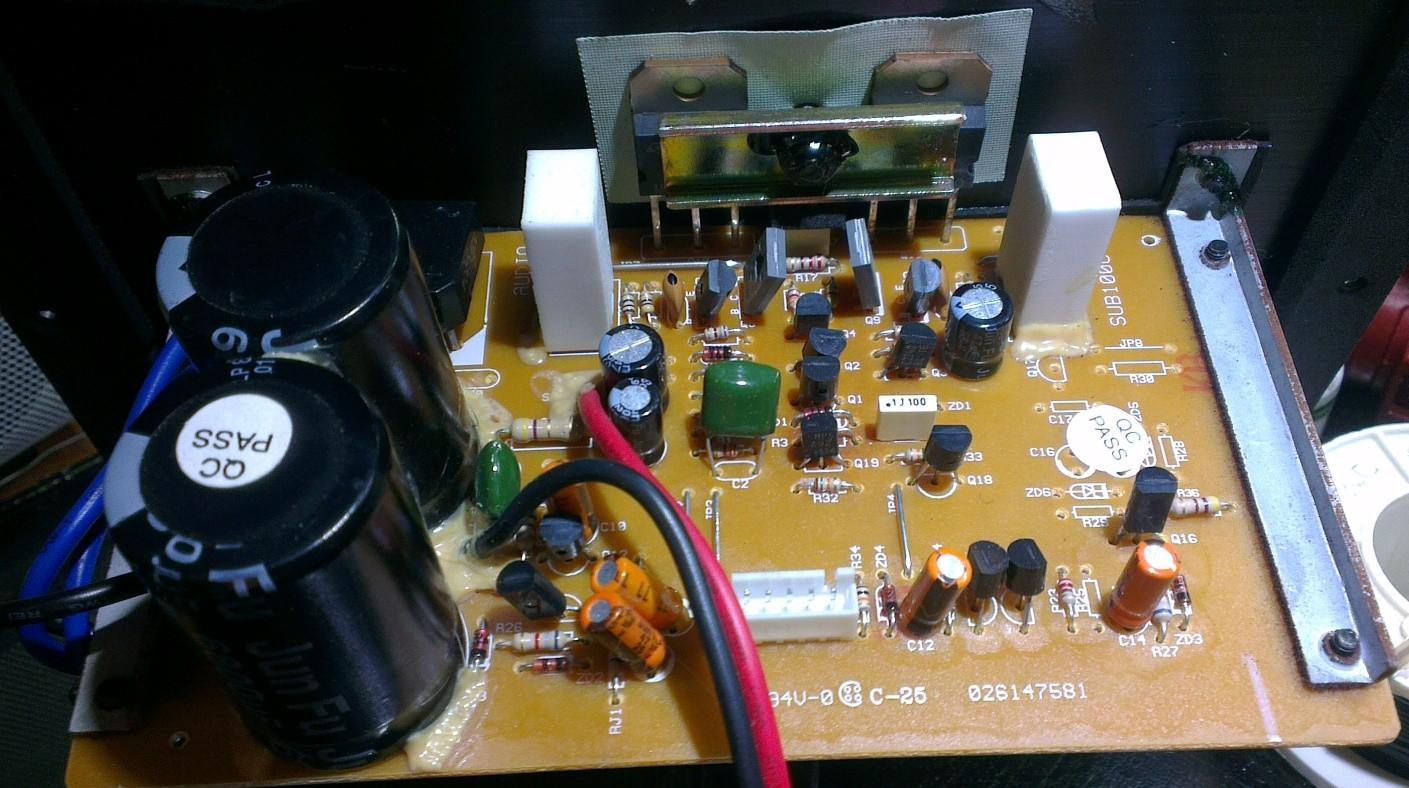

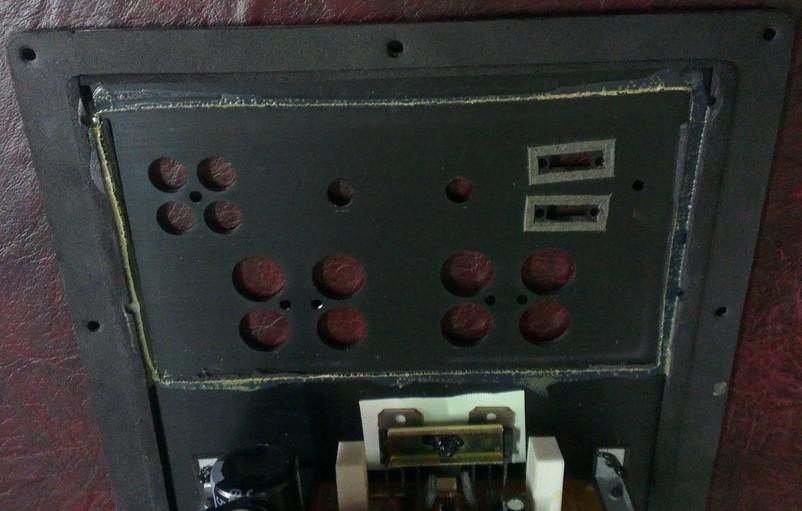

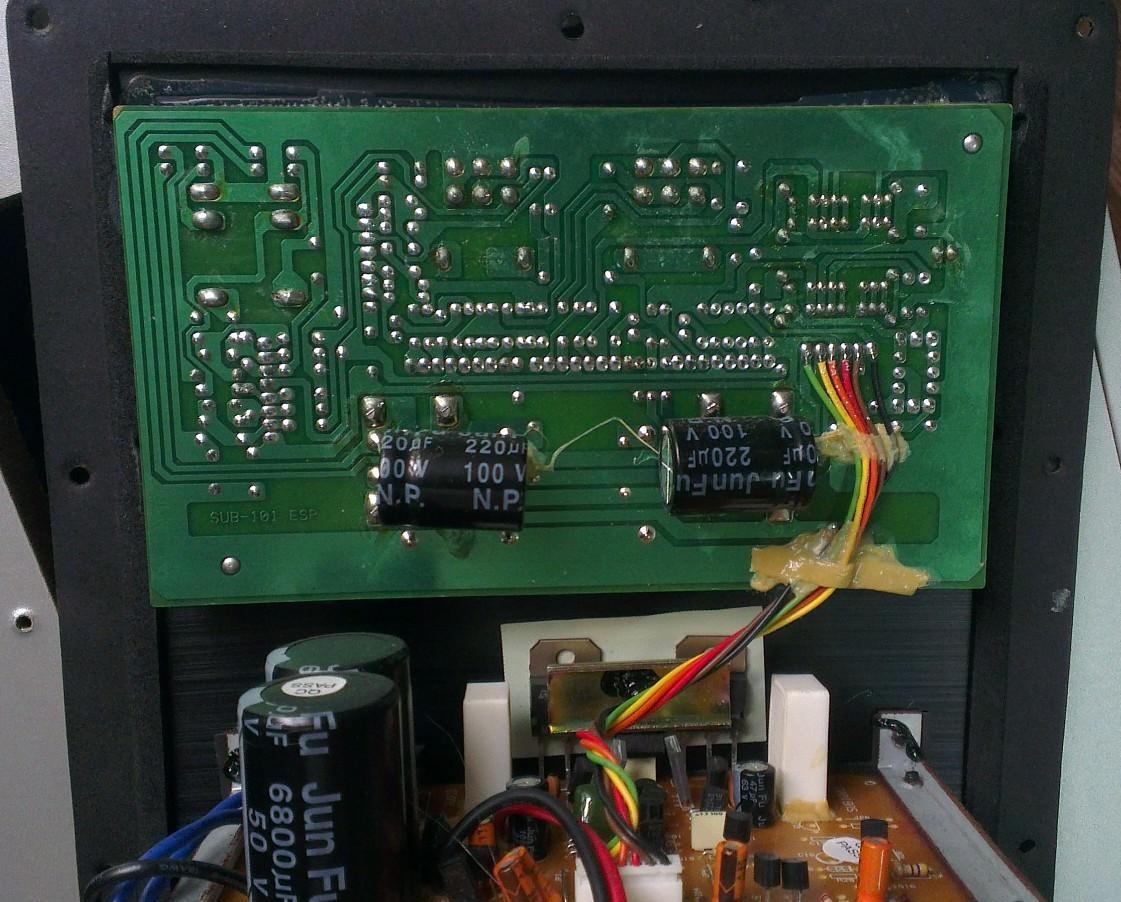

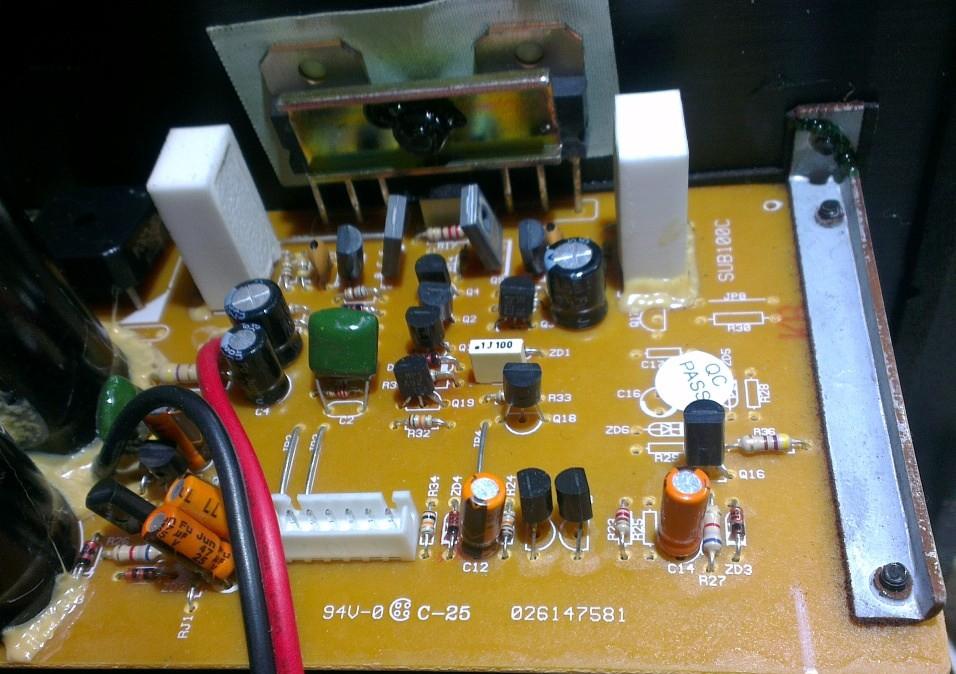

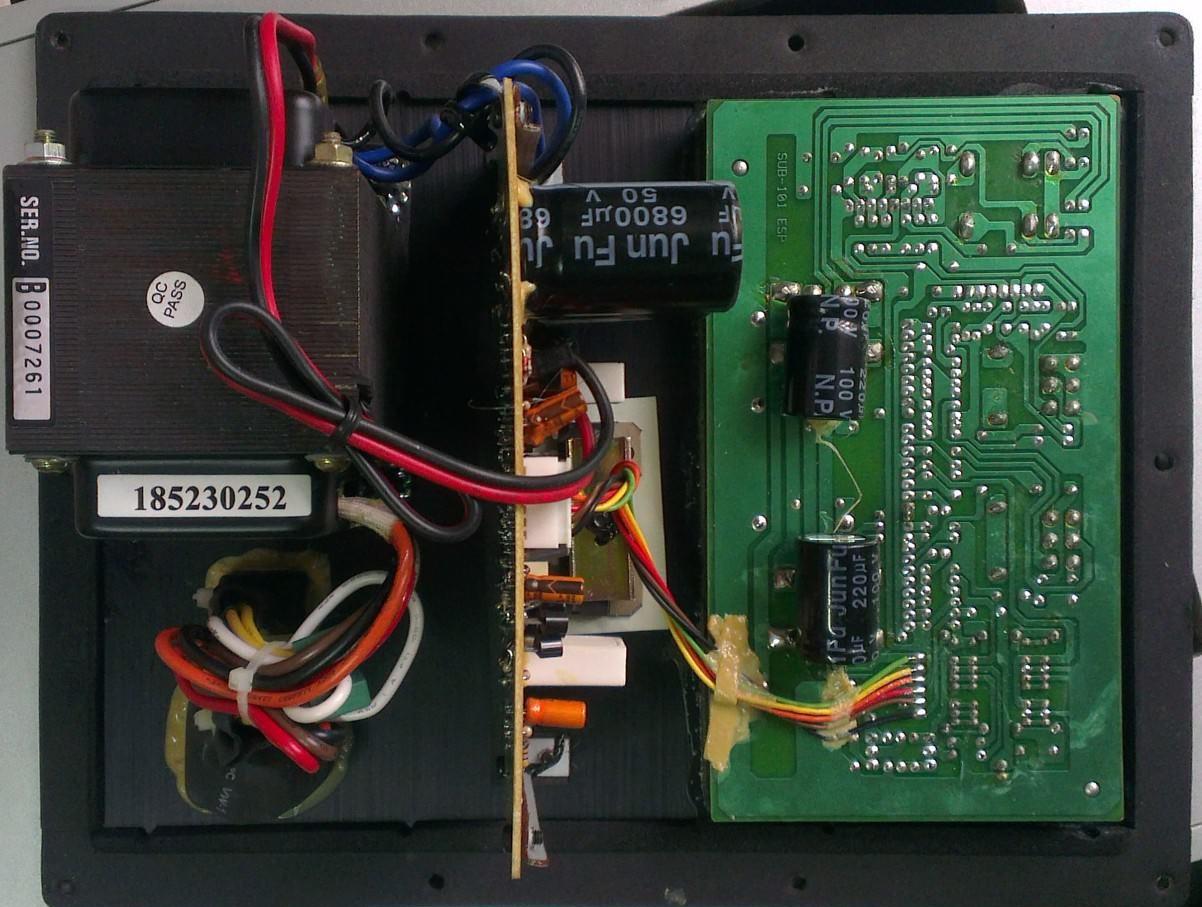

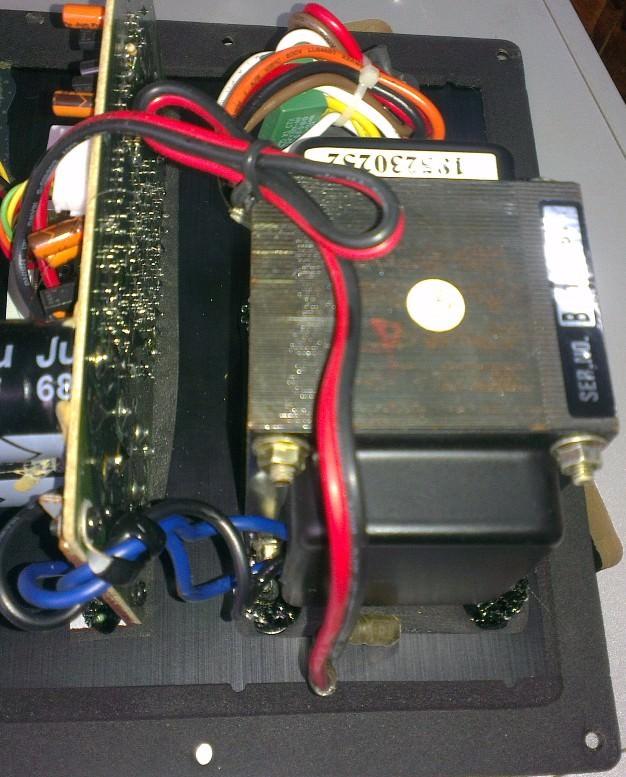

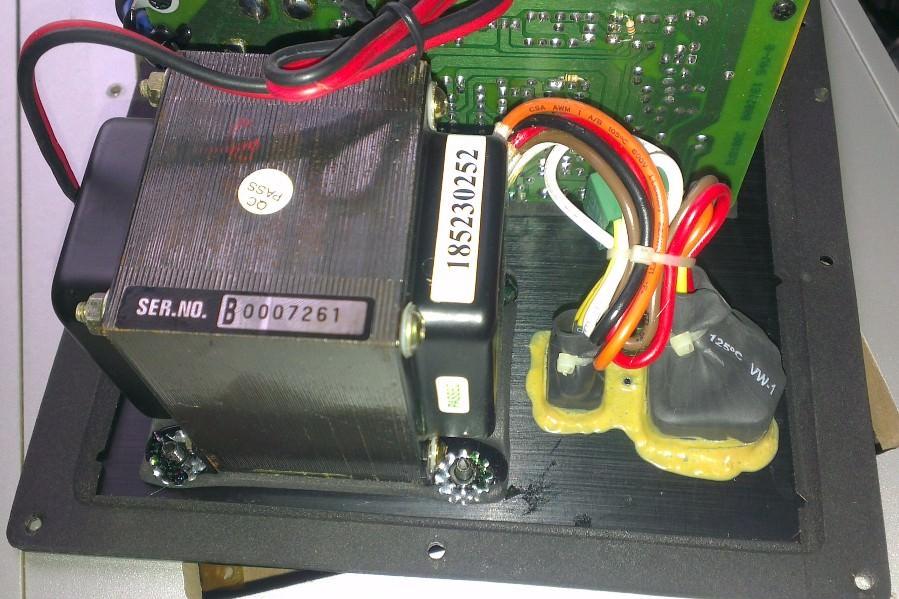

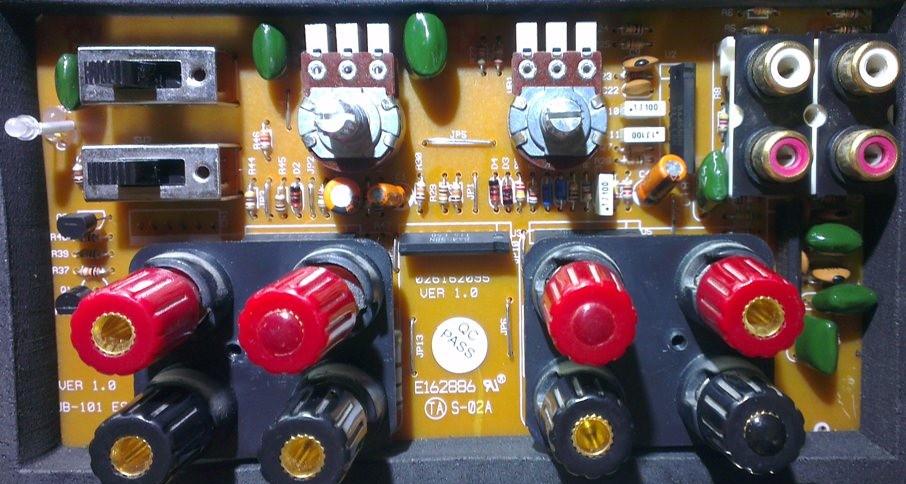

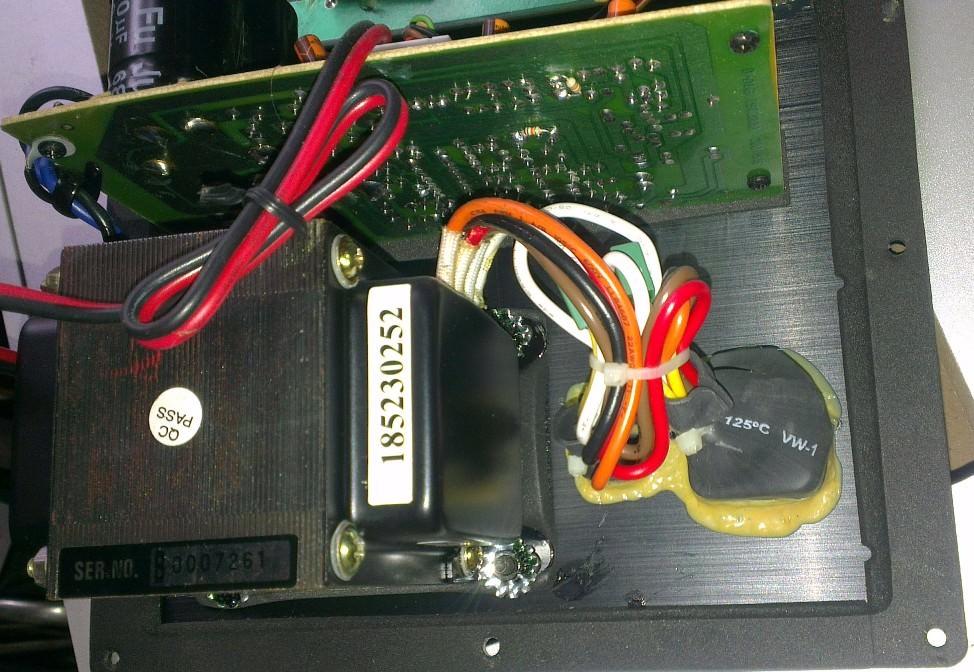

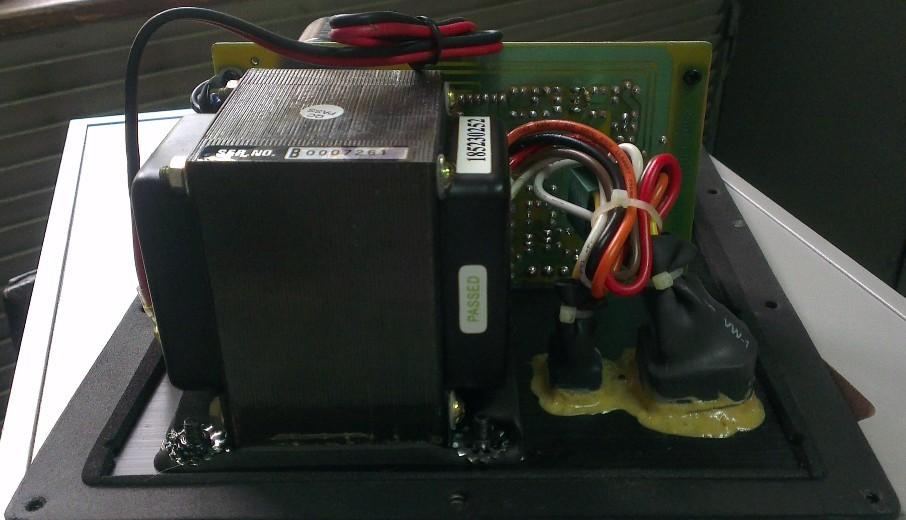

Электрическая плата размещена на одной алюминиевой панели с черным анодированием. Это решение не только эстетично, но и удобно для монтажа — плата крепится к корпусу на шурупах через пеновую прокладку для виброизоляции.
