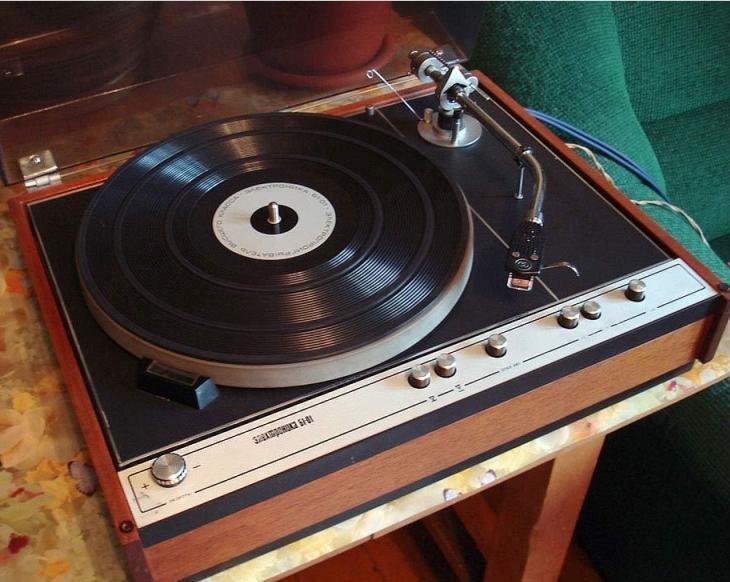

Электропроигрыватель Электроника Б1-01: характеристики, история и обзор

Изготовитель: завод радиокомпонентов, г. Казань.

Назначение и история создания

Назначение: для высококачественного воспроизведения стерео и моно грамзаписей с долгоиграющих пластинок всех форматов. Входил в состав электрофона «Электроника Б1-01» и комплектовался Электроника Б1-01 – усилитель высшего класса и предусилителем. Это устройство было частью сложной системы, где ключевую роль играл Электроника Б1-011, обеспечивающий чистоту сигнала.

Технические характеристики

Диапазон рабочих частот: 20 – 20000 Гц

Чувствительность звукоснимателя: 0,7 мВ/см/с

Наибольший диаметр проигрываемых пластинок: 300 мм

Скорости электропроигрывателя: 45, 11 и 33,33 об/мин

Коэффициент детонации: 0,1%

Уровень электрического фона: -63 дБ

Уровень рокота со взвешивающим фильтром: -60 дБ

Потребляемая мощность от сети: 25 Вт

Размеры (ШхВхГ): 470х180х385 мм

Вес: 20 кг

Описание конструкции

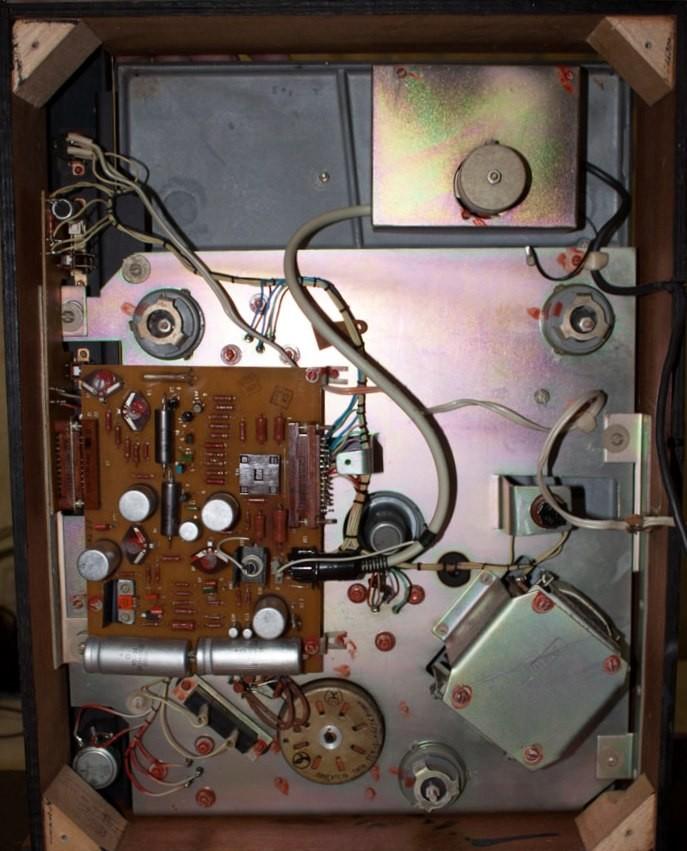

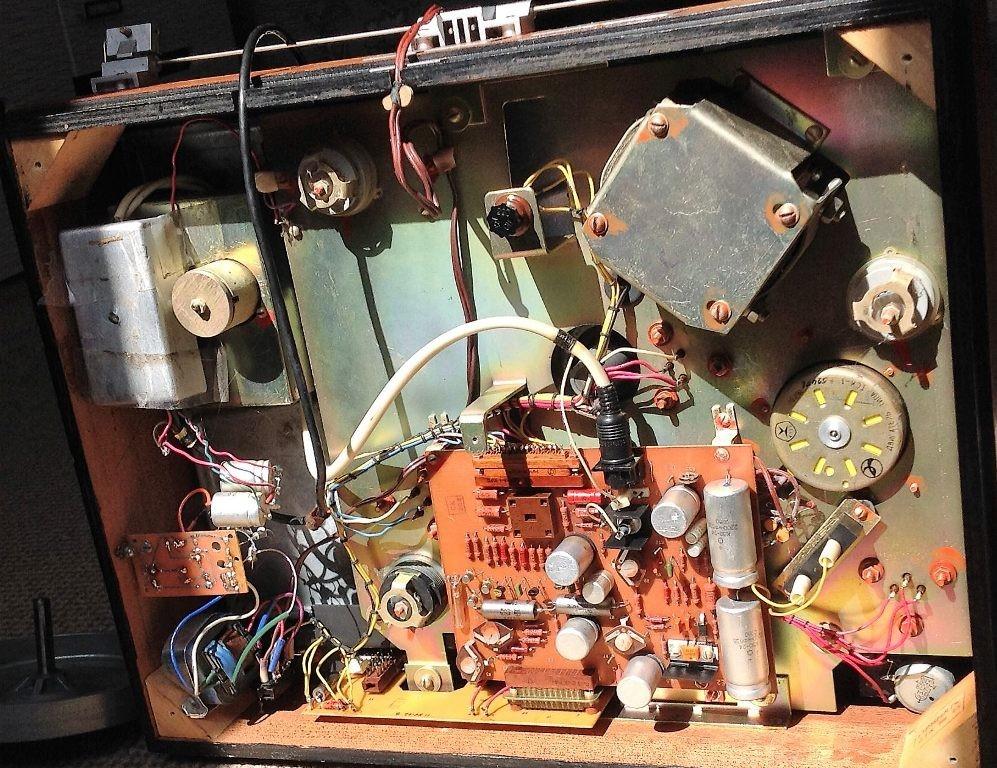

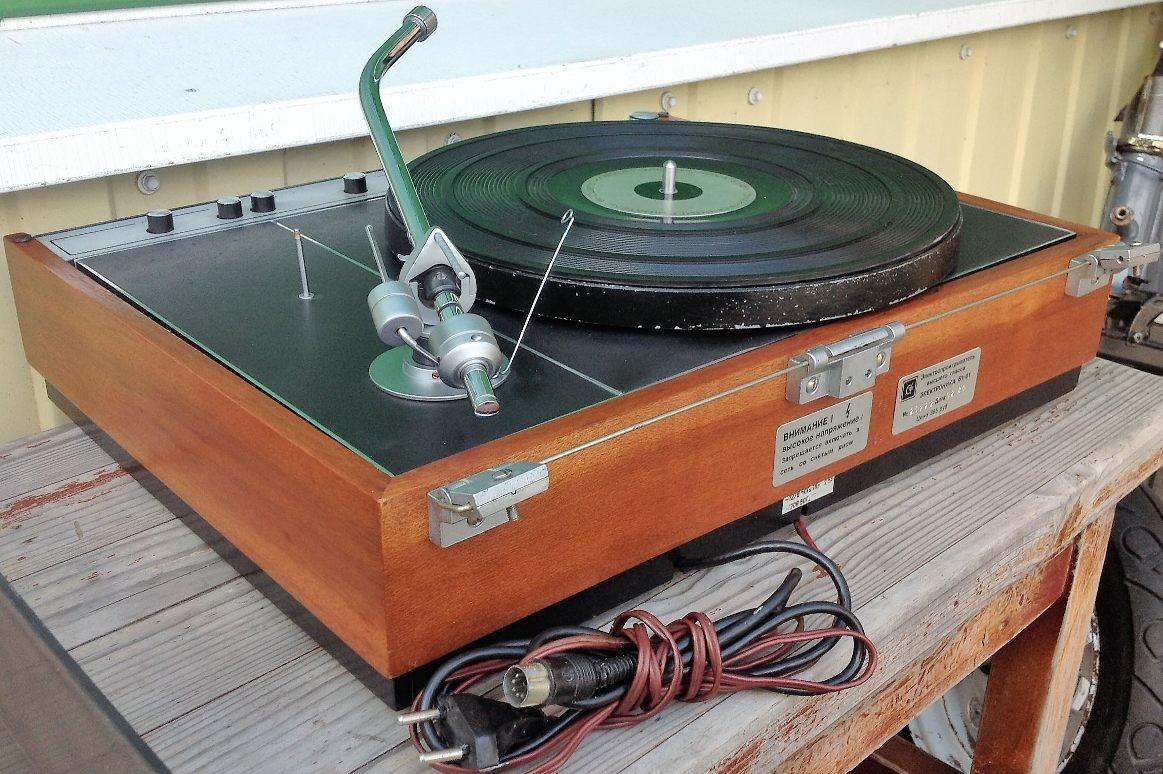

Проигрыватель состоит из следующих основных узлов: синхронного низкооборотного двигателя, дисков, стробоскопического устройства для контроля частоты вращения диска, электронной схемы управления частотой вращения диска, электронного автостопа с устройством замыкания сигнальных выводов звукоснимателя в нерабочем положении, микролифта, установочной плиты, панели и звукоснимателя. Конструкция отличается высокой надежностью и простотой обслуживания, что характерно для советской аудиотехники.

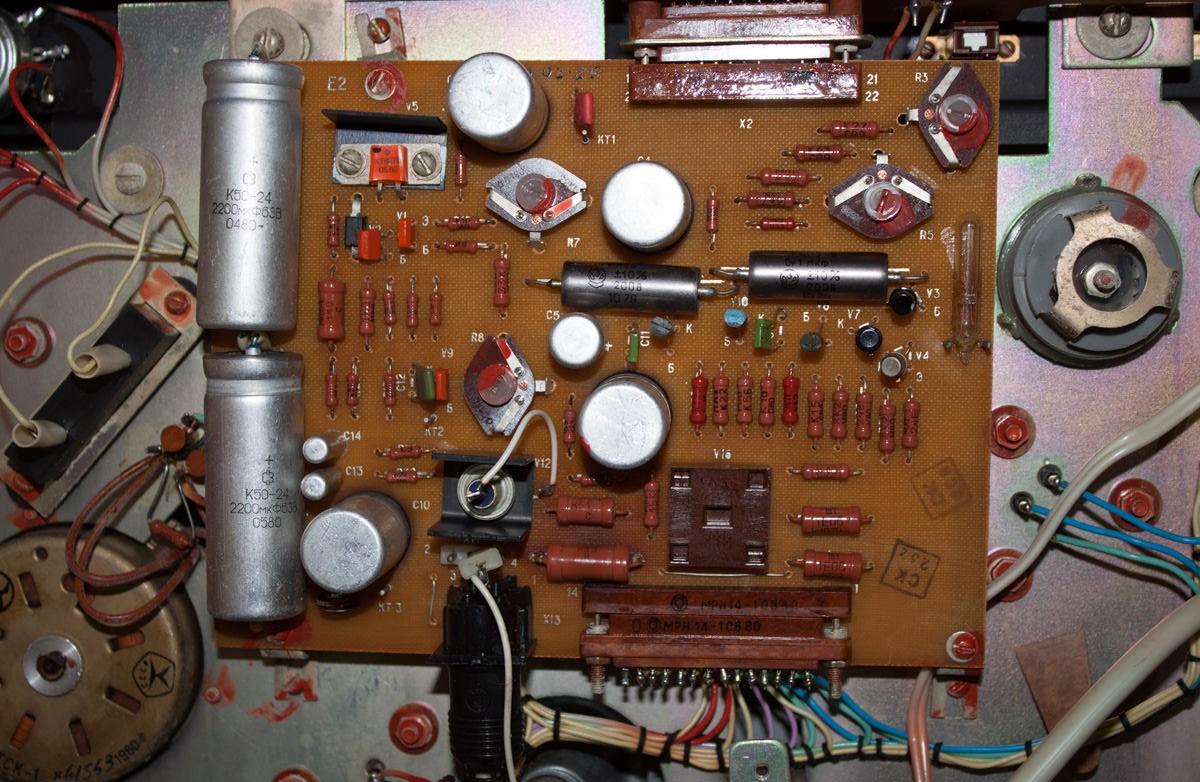

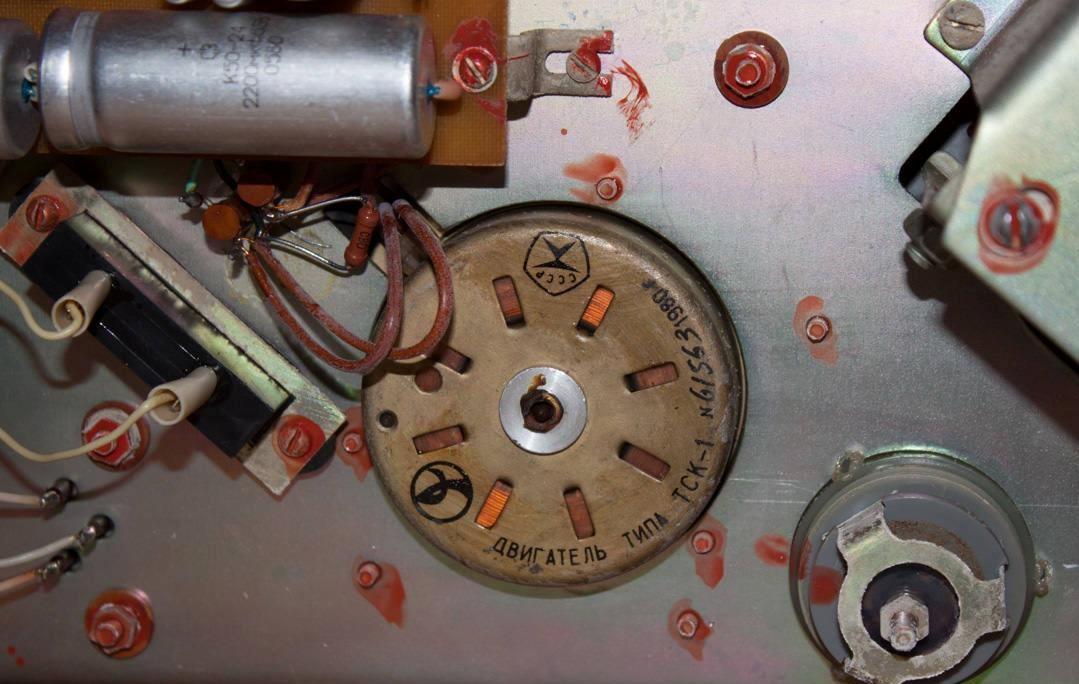

Двигатель механически связан с диском резиновым ремнем. Напряжение питания электродвигателя нужной частоты подается с электронной схемы управления, представляющей из себя транзисторный генератор. При изменении частоты генератора меняется частота вращении двигателя. Изменение частоты генератора осуществляется путем переключения цепочек RС с помощью кнопочного переключателя. В схеме предусмотрена точная установка частоты вращения электродвигателя, осуществляемая с помощью переменного резистора, ручка которого выведена на лицевую панель. Это решение позволяло достичь стабильной скорости вращения, сравнимой с показателями более дорогих аналогов.

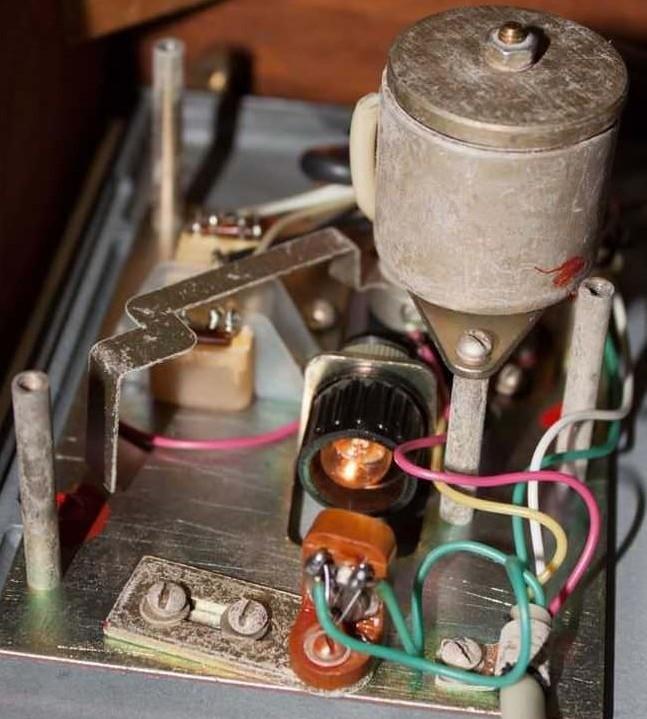

Контроль за частотой вращения диска осуществляется с помощью стробоскопического устройства. Освещение стробоскопических рисок, нанесенных на нижней поверхности большого диска, осуществляется с помощью неоновой лампочки, подключенной к сети переменного тока частотой 50 Гц.

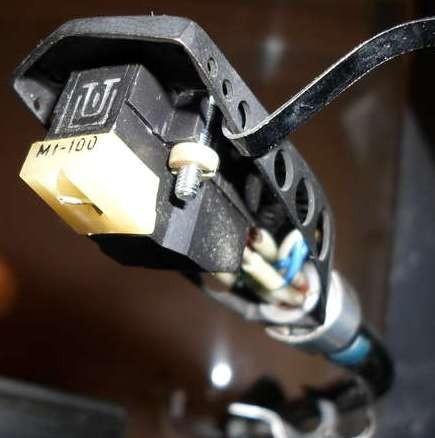

В электропроигрывателе установлен стереофонический звукосниматель, который состоит из 2-х основных узлов: съемной магнитной головки с алмазной иглой эллиптического или сферического профиля и металлического трубчатого тонарма, имеющего механизм регулировки прижимной силы звукоснимателя в пределах 0-50 мН и механизм регулировки против скатывающей силы. Плавная установка звукоснимателя на грампластинку и подъем его осуществляются микролифтом, управляемым с помощью кнопок, расположенных на лицевой панели. Качество воспроизведения сопоставимо с легендарной Радиотехникой ЭП-101 стерео.

Звукосниматель является сложным прецизионным узлом, отвечающим техническим требованиям, предъявленным к устройствам для высококачественного воспроизведения механической звукозаписи.

Применение и аналоги

Электропроигрыватель Электроника Б1-01 широко применялся в составе домашних Hi-Fi систем 1980-х годов. Его высокая точность и низкий уровень шумов позволяли раскрыть потенциал лучших грампластинок. Устройство является прямым аналогом более ранних моделей, но с улучшенными электронными характеристиками.
