Электронный регулятор громкости и баланса на ИМС К174УН12

Введение

К174УН12 — это микросхема, предназначенная для аудиоприложений, используемая для регулировки громкости и баланса аудиосигнала. В отличие от традиционных механических потенциометров, использование электронной схемы позволяет плавно и точно управлять звуком, а также предоставляет возможность удалённого управления.

Основные характеристики К174УН12

К174УН12 обладает следующими характеристиками:
- Поддержка стереосигнала: Возможность работы с двумя каналами позволяет регулировать не только громкость, но и баланс между левым и правым каналами.
- Низкий уровень искажений: Обеспечивает высокое качество звучания.
- Простота интеграции: Микросхема легко вписывается в различные схемы и может управляться низковольтными сигналами.

Принцип работы К174УН12

Микросхема К174УН12 работает на основе принципа цифрового управления аналоговым сигналом. Это достигается посредством внутреннего ЦАП (Цифро-аналогового преобразователя), который изменяется в зависимости от управляющего сигнала, поступающего на микросхему.

1. Входной сигнал: Аудиосигнал подается на соответствующие входы микросхемы.
2. Цифровое управление: Путём подачи низковольтных сигналов на соответствующие управляющие входы, можно регулировать параметры громкости и баланса.
3. Выходной сигнал: Подстроенный аудиосигнал выводится на соответствующие выходы для дальнейшего усиления или непосредственного подачи на акустические системы.

Пример применения

Пример реализации электронной схемы с использованием микросхемы К174УН12 может включать в себя следующие компоненты:
- Источник сигнала: Это может быть компьютер, смартфон или другой аудиоустройство.
- К174УН12: Основной контроллер для регулировки параметров звука.
- Усилитель: Может быть использован для повышения мощности сигнала перед подачей на динамики.

Схема включения

Приведем пример подключения микросхемы К174УН12 в аудиосистеме.

тут схема mermaid

- Источник сигнала передает аудиосигнал на микросхему К174УН12, где осуществляется обработка и регулировка.
- Затем обработанный сигнал поступает на усилитель для повышения мощности.
- И наконец, усиленный сигнал подается на динамики для воспроизведения.

Заключение

Использование электронного регулятора громкости и баланса на основе микросхемы К174УН12 предоставляет широкие возможности для улучшения качества звучания в различных аудиосистемах. Простота интеграции и высокое качество обработки звука делают эту микросхему отличным выбором для разработчиков и энтузиастов аудиотехники.

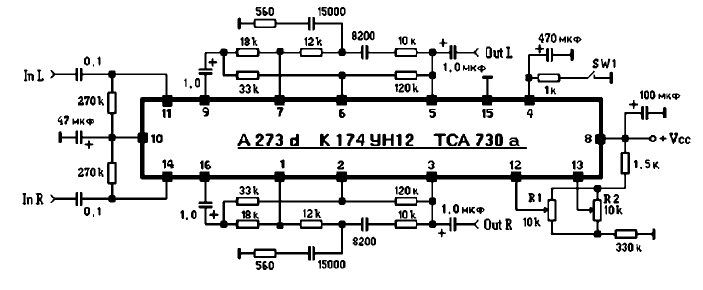

ИМС К174УН12 (TCA 730a или A273d) представляют собой регулятор громкости и стереобаланса. Схема регулятора приведена на рис. В этом устройстве сигнал НЧ не проходит непосредственно через регуляторы.

Это избавляет от тресков и скрипов при регулировке, а также позволяет не применять экранирование проводов, ведущих от регуляторов к ИМС. Тонкомпенсированная регулировка громкости в пределах от -70 дБ до +20 дБ осуществляется потенциометром R2 подачей постоянного напряжения 1…9 В на вывод 13 ИМС.

При отключении переключателя SW1 отключается тонкомпенсация регулятора громкости. Потенциометр R1 регулирует баланс между каналами в пределах 20 дБ подачей постоянного напряжения 2…9 В на вывод 12 ИМС.
