Электростатический громкоговоритель: история и технология

Электростатический громкоговоритель — это уникальное устройство, идея создания которого возникла еще в конце XIX века. Инженеры того времени заметили «певучие» свойства конденсатора в электрическом поле, однако от теории до практики прошло много времени. Первый прототип был представлен лишь в 1926 году на Берлинской выставке. К 1932 году Фохт и Хант создали устройства, способные воспроизводить частоты от 20 Гц до 20 кГц с минимальными искажениями. Тем не менее, ранние модели страдали от хрупкости алюминиевых мембран и несовершенства звуковых трактов, поэтому серийно они не производились. Для глубокого понимания эволюции акустики также стоит изучить ленточный громкоговоритель, который развивался параллельно.

Настоящий прорыв произошел в 1954 году, когда британская компания Acoustical Manufacturing выпустила легендарную стереопару Quad ES. К этому времени появились прочные полимерные пленки (майлар) с проводящим напылением. Система, спроектированная Вильямсоном и Волкером, выпускалась более 30 лет и стала эталоном качества. Потенциал Quad ES превосходил возможности тогдашних проигрывателей и усилителей, вынуждая производителей совершенствовать все звенья звуковой цепи — от головок звукоснимателей до студийного оборудования.

Мембрана против динамика: технические отличия

Главное отличие электростатиков от традиционных динамических АС заключается в способе приведения в движение излучающей поверхности. В динамике звуковая катушка взаимодействует с полем постоянного магнита, что создает неравномерное усилие. В электростатическом громкоговорителе аналогом магнита служит поляризатор, создающий высоковольтное электрическое поле (несколько кВ). Оно взаимодействует с переменным звуковым напряжением со входного трансформатора.

В статике сила, приводящая в движение мембрану, распределена по всей ее поверхности равномерно. В динамике же движение вызывает катушка, закрепленная в центре диффузора, что порождает паразитные изгибные колебания. Кроме того, в динамиках присутствуют нелинейности подвесов и неравномерность магнитного поля. Для борьбы с этим применяются сложные конструкции, но они эффективны лишь в «поршневом» режиме. Статики же обладают сверхмалой массой мембраны (4-6 микрон), что обеспечивает безынерционное возбуждение звука, недостижимое для традиционных систем.

Преимущества и недостатки электростатических АС

Ключевое преимущество статиков — возможность создания идеальной симметрии. Большинство моделей являются дифференциальными диполями, излучающими звук вперед и назад. Это исключает резонансные искажения от акустических оформлений (коробов). Однако у такой конструкции есть нюанс: дипольные АС критичны к расстановке. Вокруг колонок должно быть свободное пространство (минимум метр), иначе отражения от стен испортят звук. Именно поэтому «щитовые» АС на базе обычных динамиков (например, Thorens) не стали массовыми.

Почему же статики не вытеснили динамики? Причины кроются как в субъективных, так и в объективных факторах:

• Звуковой характер: Не всем нужна абсолютная верность звука. Многим комфортнее «музыка для ног» с хлестким басом, которую статикам воспроизводить сложнее.
• Требовательность к тракту: Высокая детальность статиков обнажает любые недостатки усилителей и источников. Как показывает практика, даже усилитель с «пентодным» звучанием от Жана Цихисели может по-разному раскрываться в связке со статикой и динамикой.
• Габариты и установка: Статики занимают много места и требуют точной настройки в комнате. В случайной расстановке они звучат хуже бюджетных динамических колонок.
• Цена: Качественные электростатические системы стоят от $3-4 тысяч и выше, что доступно не каждому любителю музыки.

Отечественный опыт: АС АСЕ-1

В конце 70-х годов в Ленинграде были разработаны собственные электростатические системы АС АСЕ-1. Из-за отсутствия пленок с высокоомным покрытием инженерам пришлось использовать металлизированную конденсаторную пленку. Это решение считалось авантюрным из-за риска миграции зарядов, ухудшающей работу широкополосного излучателя. При поддержке и инженеров Ирины Алдошиной и Евгения Хорькова, удалось создать работающую систему. Пришлось усложнять схемы, вводить «постоянные времени» для замедления миграции зарядов, так как стандартные советские усилители не могли работать с реактивной нагрузкой статиков без риска сгорания.

Современные технологии: Линза Френеля и гибриды

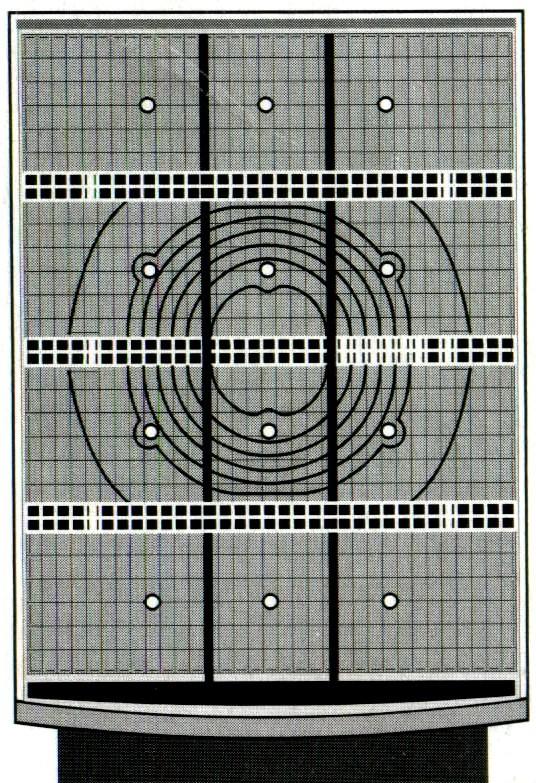

Современная эволюция электростатиков привела к созданию уникальных решений. Яркий пример — Quad ESL 63, над которым Питер Волкер работал 18 лет. В этой модели применена электроакустическая линза Френеля. Излучатель разделен на кольцевые зоны, имитирующие точечный источник звука. Это сужает направленность на высоких частотах, уменьшая интерференционные помехи от краев мембраны и создавая эффект «звучащей точки» перед колонкой.

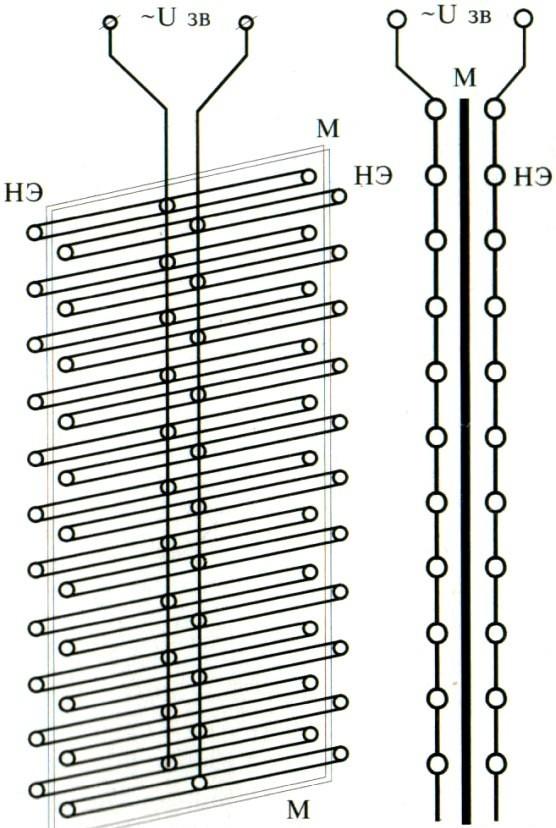

Другой подход реализовал Гарольд Норман Беверидж. Его система использовала 2-метровую мембрану и электромеханическую обратную связь для снижения искажений. Беверидж также применил метод «скользящего завала» ВЧ: звуковой сигнал подается на высокоомные нити электродов. По мере удаления от центра частота теряется, и высокие частоты излучаются только узкой полоской, расширяющейся к низам. Это обеспечивает идеальную широкую направленность.

Гибридные системы и выбор материалов

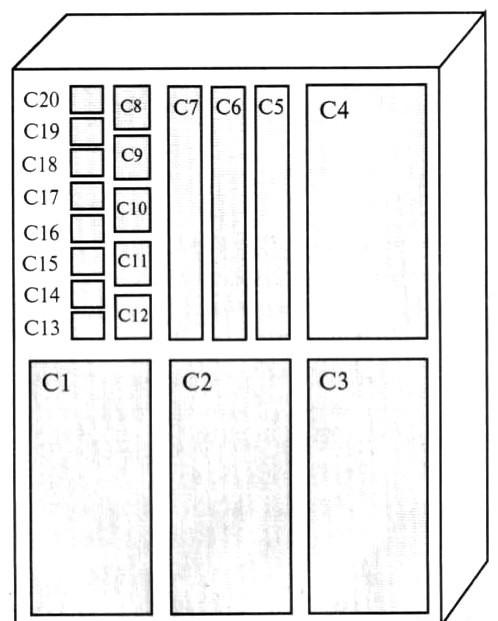

Попытки объединить преимущества разных технологий привели к появлению диностатиков (комбинация динамика и мембраны). Например, система Infinity «Тройка» использовала электромеханическую обратную связь для сабвуфера, а KOSS выпускала системы с множеством панелей для разных диапазонов. Однако чистые статики часто выигрывают за счет единства звукового поля, так как смешение разных типов излучателей может маскировать прозрачность звука.

При создании или выборе акустики важно учитывать не только тип излучателя, но и корпуса для акустических систем. Обзор материалов показывает, что для статиков корпус часто играет роль лишь каркаса, в то время как для динамиков он критически важен для подавления резонансов. Несмотря на экзотику некоторых решений (например, заполнение инертным газом), рынок стабилизировался вокруг традиционных схем, где Quad ESL 63 остается уникальным примером инженерного гения.

Автор: Вениамин Зуев (из журнала Салон AV)
