Fisher STE-1200

Разработка: Sanyo Electric Co., Ltd.

Изготовитель: с 1974 по 1978 года, OTTO SX-P1 – Япония, Fisher STE-1200 – США.

Технические характеристики Fisher STE-1200:

3-х полосная АС с резонатором и фазоинвертором

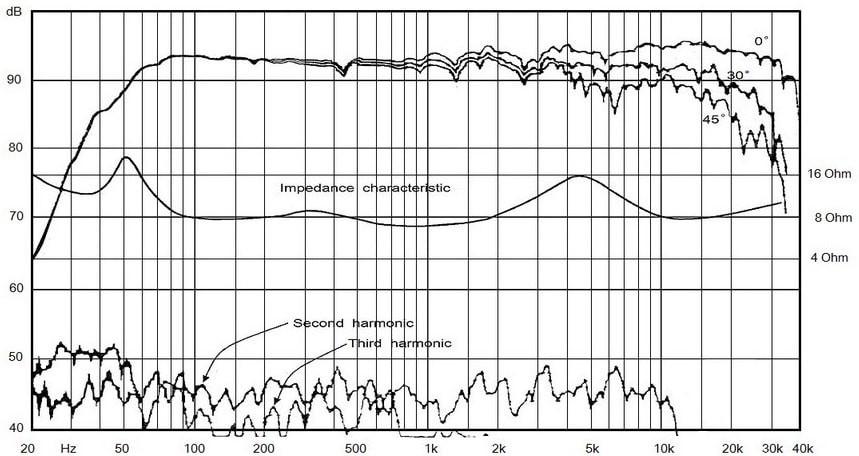

Диапазон воспроизводимых частот: 35 – 35000 Гц

Неравномерность АЧХ в диапазоне 35-35000 Гц: ±3 дБ

Чувствительность: 93 дБ/Вт/м

Сопротивление: 8 Ом

Номинальная допустимая мощность: 100 Вт

Пиковая мощность: 200 Вт

Используемые динамики:

НЧ: 300 мм, конический диффузор из вспененного никеля (OTTO ASX-1)

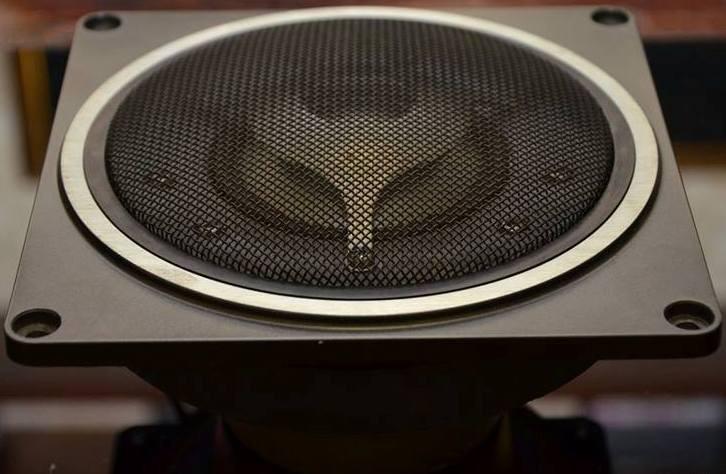

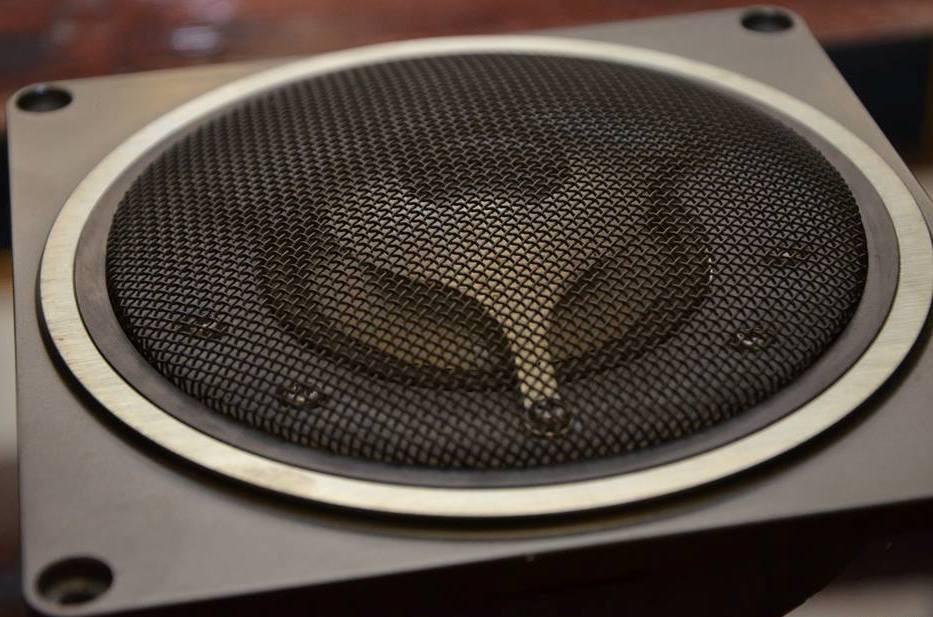

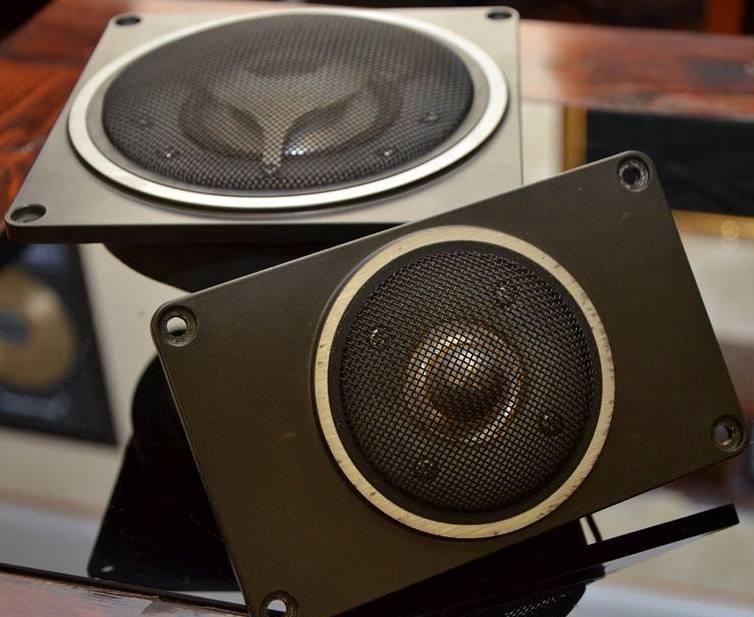

СЧ: 67 мм, жесткий купол из оксида алюминия

ВЧ: 38 мм, кольцевая диафрагма из оксида алюминия

Частоты раздела фильтра: 500 Гц и 5000 Гц

Внешние размеры (ВхШхГ): 910х450х430 мм

Вес одной АС: 51 кг

Описание Fisher STE-1200:

Акустические системы Fisher STE 1200 класса Hi-Fi являются победителем всемирной выставки 1976 года в г. Осаке, Япония. Для Европы и США данная акустика выпускалась под маркой Fisher STE 1200, а для внутреннего рынка Японии — OTTO SX-P1. В СССР производился аналог под названием 100 АС-060 Электроника, затем на базе неё были созданы — 100 АС-063 Электроника, 50 АС-061м Электроника, 75 АС-065 Электроника.

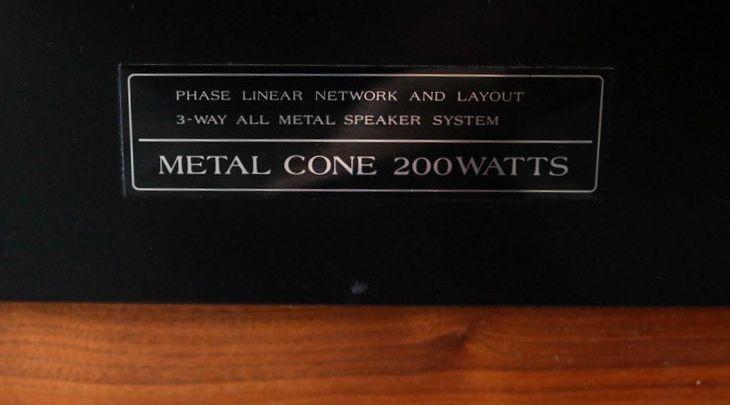

Главным технологическим отличием Fisher STE 1200 являлось применение во всех трёх полосовых излучателях динамических головок металла в качестве диафрагм, в отличие существующих на тот момент АС. Такое решение было обусловлено высокой жесткостью в сравнении с бумажными диффузорами и высокой скоростью распространения звуковых волн.

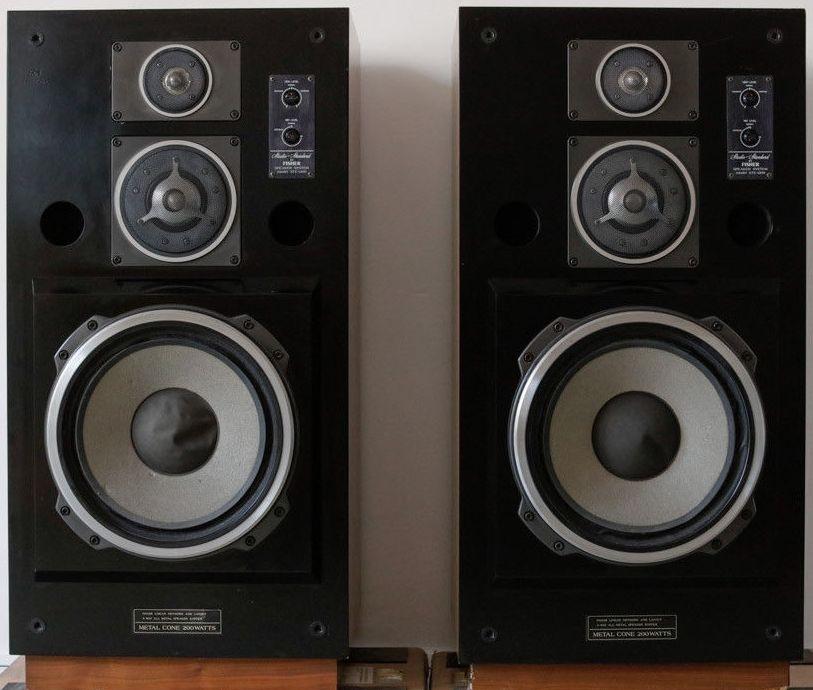

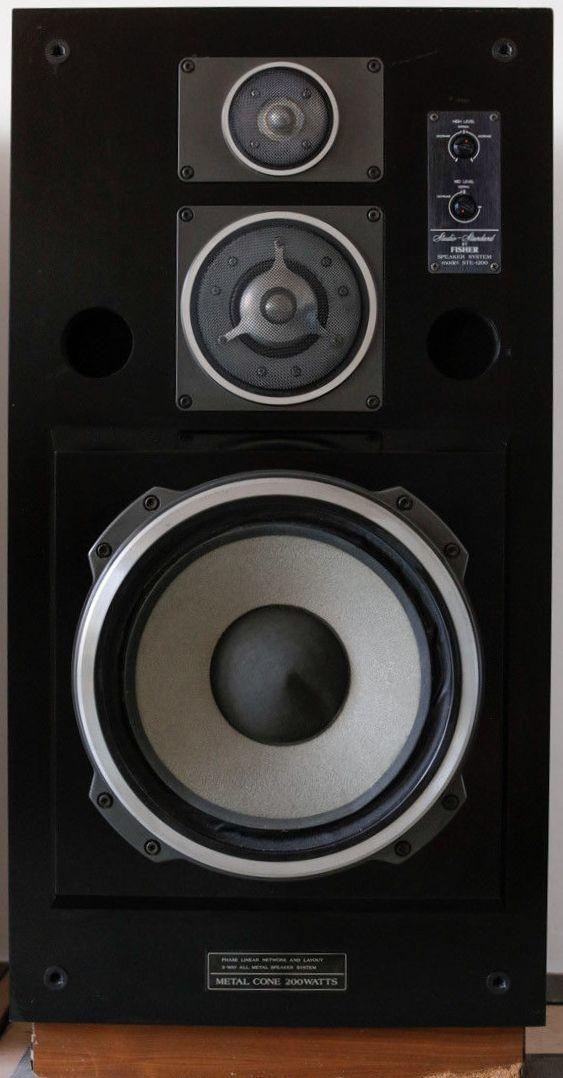

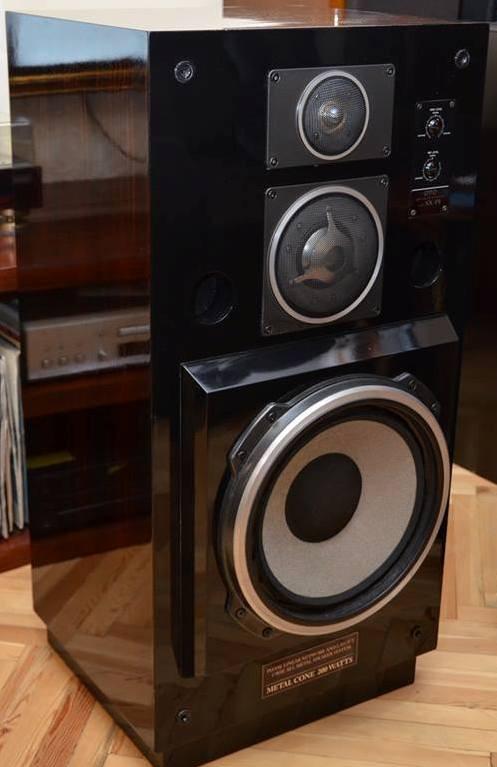

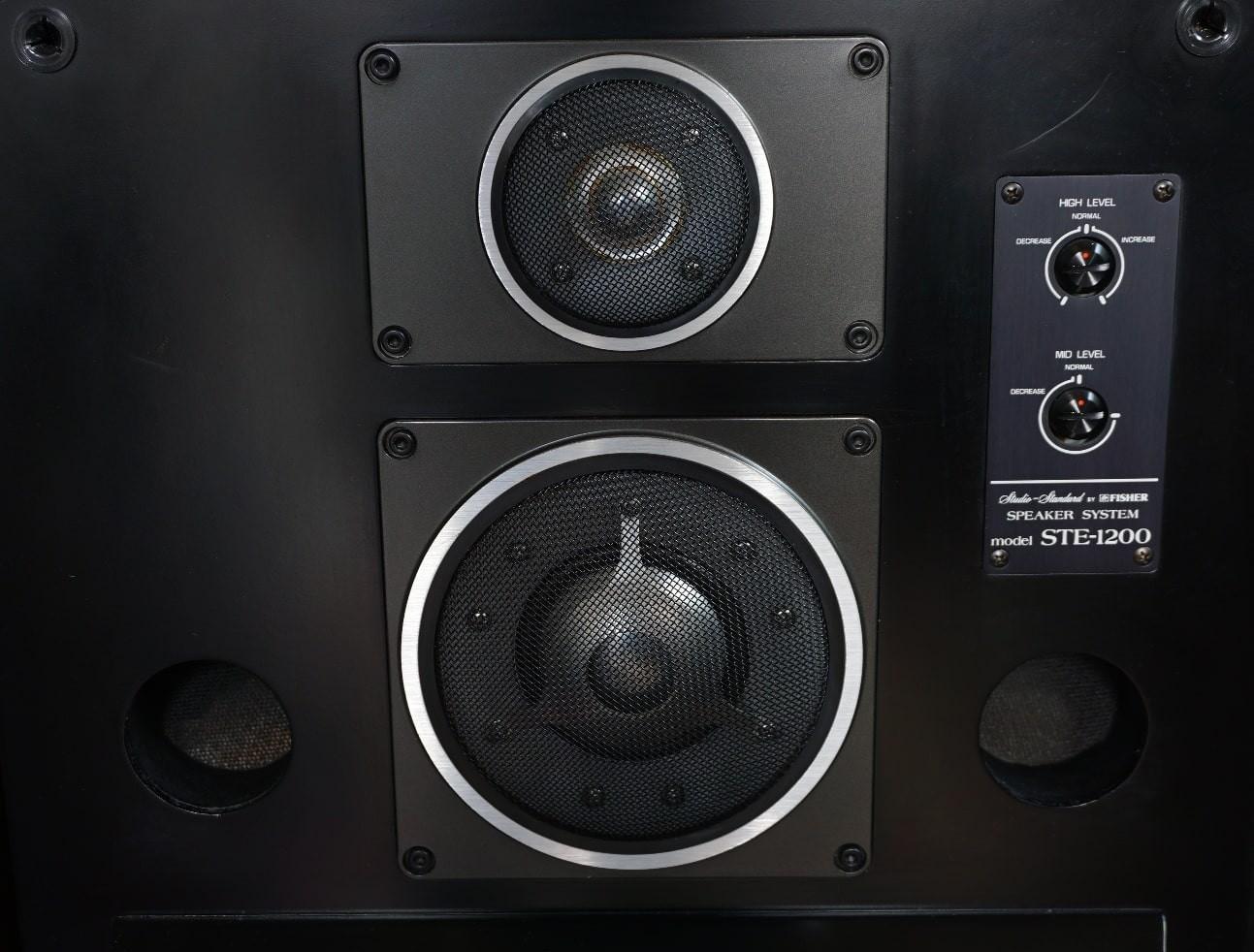

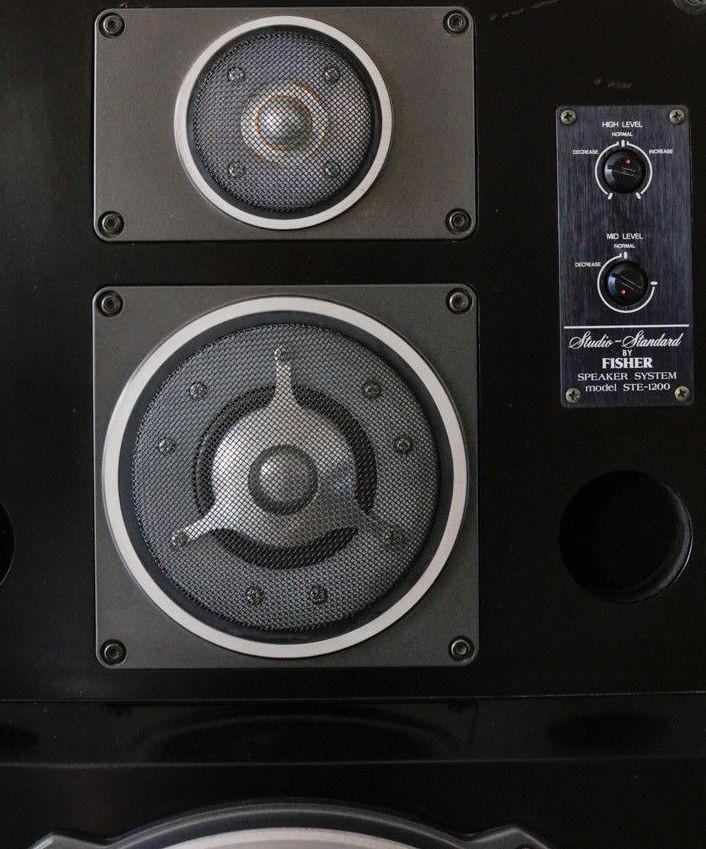

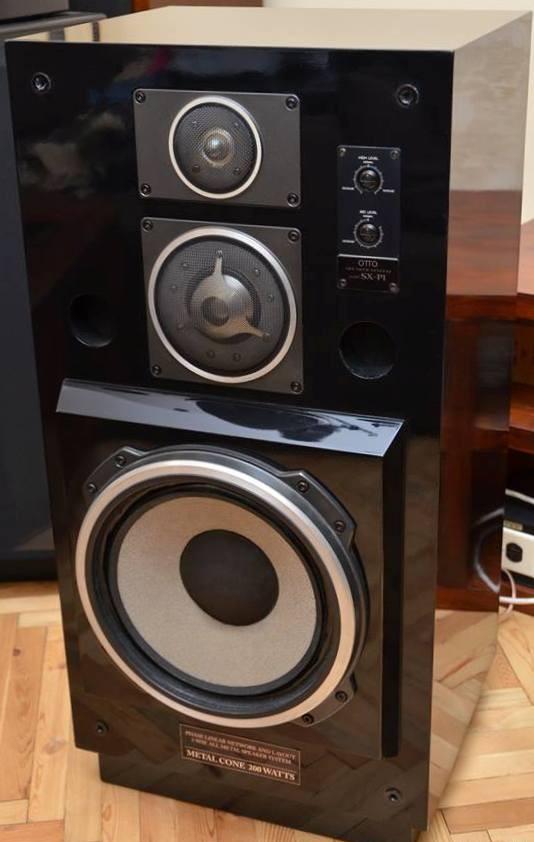

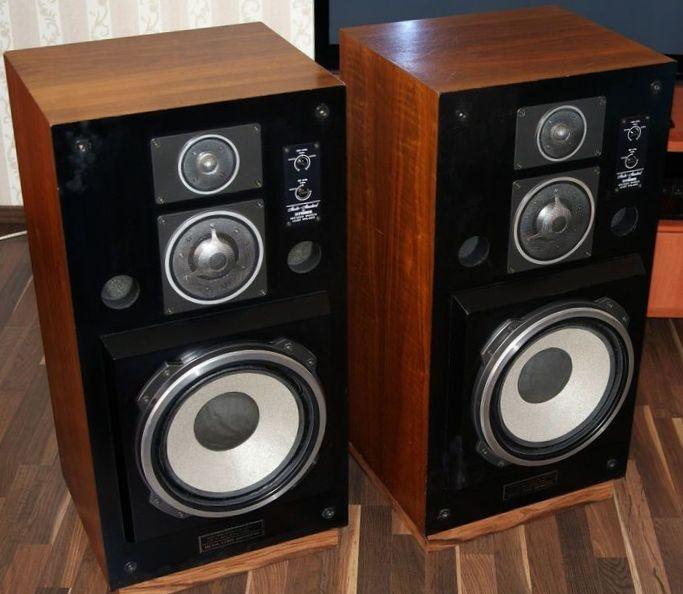

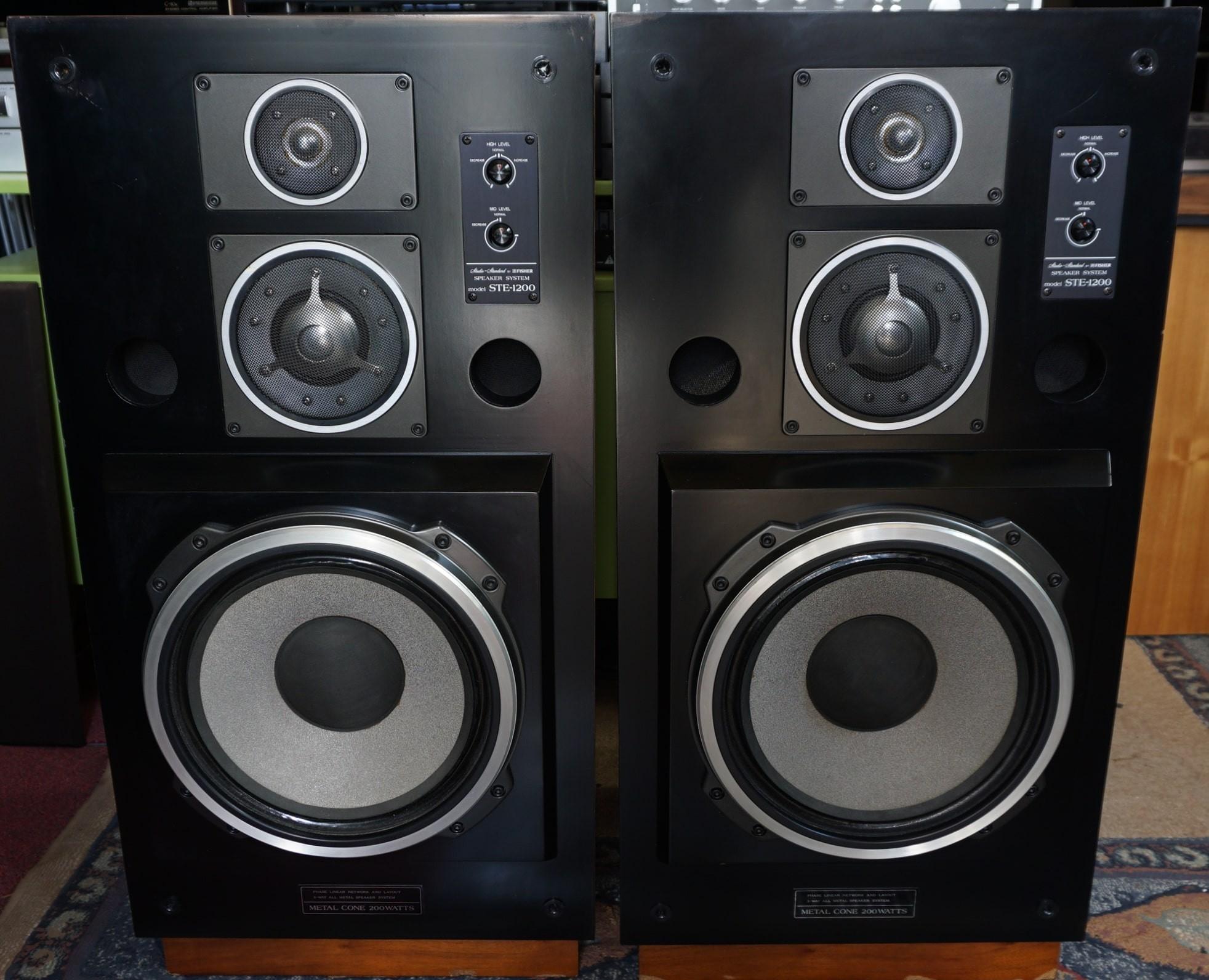

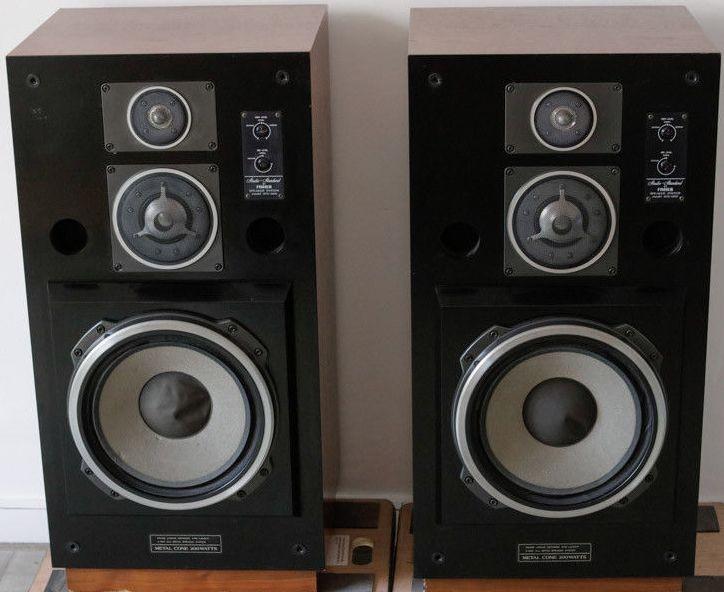

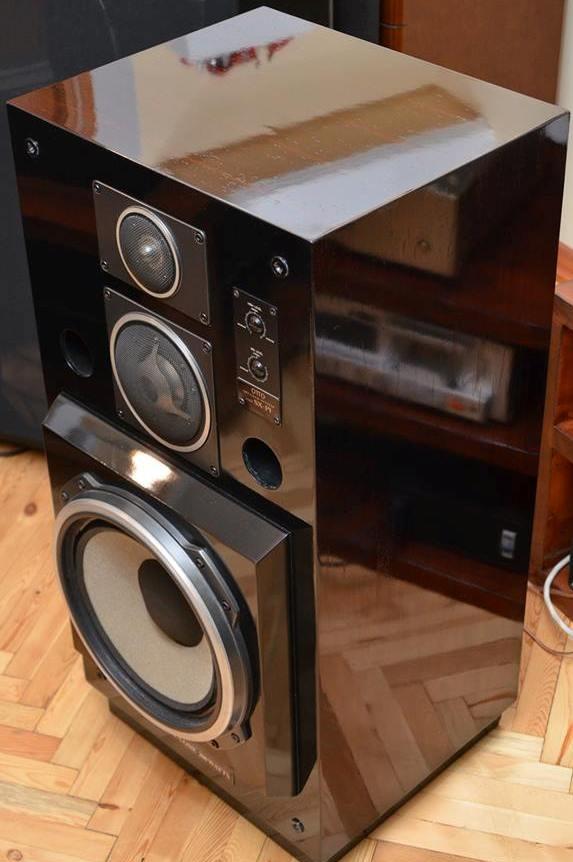

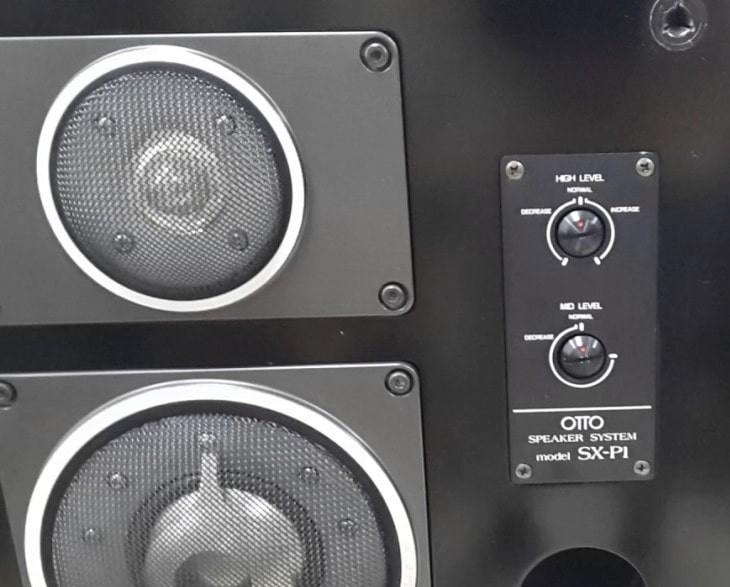

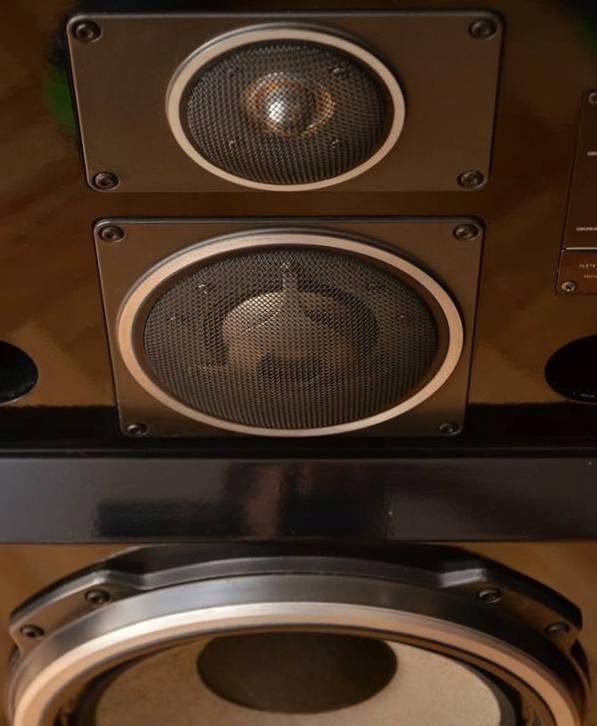

Акустическое оформление представляет собой фазолинейный корпус с внутренним объёмом 110 литров. Делился панелью акустического сопротивления на два отсека, один из которых работает как резонатор, другой на фазоинверторы, расположенные на фронтальной панели колонки. Динамики расположены по центру вдоль вертикальной оси. Справа, между ВЧ и СЧ динамиками расположены регуляторы средних и высоких частот, ниже, по бокам от СЧ динамика – выход труб фазоинверторов. НЧ динамик закреплен на выступающей части передней панели для достижения фазолинейности. Лицевая панель закрывается грилем.

При эксплуатации, акустика с таким оформлением отличается небольшим ходом диффузора НЧ динамика при довольно высокой отдачи по низам. На высокой громкости с труб выходящих на фронтальную панель практически не дует воздух, что исключает шумы, вызванные турбулентностями в обычных фазоинверторах. Но такое акустическое оформление возможно реализовать только при исключительной жесткости диффузора басового динамика. Как следствие, звук очень интересный, лишённый многих минусов присущих фазоинвертору, сохраняется чумовая скорострельность, детализация без гулов и бубнежа в НЧ диапазоне.

Есть один интересный момент:

История умалчивает о еще одной не менее интересной модели – Sanyo SXM 8000. Эта модель очень близка к легендарной, но имеет некоторые различия. Динамические головки визуально не отличаются от тех, что стоят в OTTO, но всё же по параметрам есть разница. Значительные различия спрятаны в самом корпусе. Здесь тоже есть панель ПАС, более того она такая же как у OTTO SX P1, но фазоинвертор реализован совсем по другому, он расположен в нижней части корпуса (под НЧ динамиком), длина тоннеля иная (диаметр отверстия фазоинвертора тот же), и в общем сама философия этой модели отличается от OTTO. Данная модель выпускалась в 1984 году.
