Реставрация USB PQ1: корпус из дуба своими руками

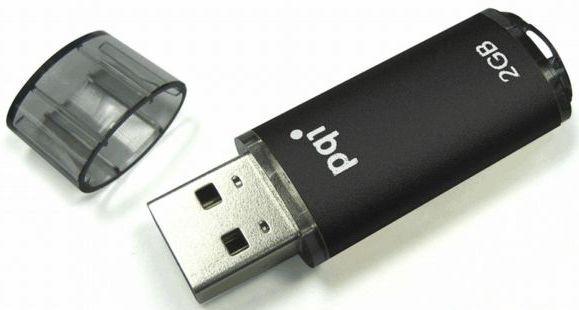

У меня давно лежал USB накопитель фирмы PQ1 на 2 Gb — моя первая флешка. Она работает отлично и по сей день. Однако её корпус начал рассыпаться, и попытки склеить его не дали результата. Пришлось какое-то время пользоваться устройством без защиты, так как толстая плата позволяла удобно держать её за бока. Но потом появились более ёмкие накопители, и эта флешка была забыта. Сейчас же, рассматривая варианты для наушников под USB, я вспомнил о ней и решил вернуть к жизни.

История накопителя PQ1

Недавно эта флешка нашлась, и с этого всё началось. В интернете я случайно наткнулся на работу, где описывалось создание корпуса для USB-накопителя из дерева. Фотография выглядела очень симпатично, и я решил повторить этот опыт для своего устройства. Это отличный способ утилизировать старую электронику и создать уникальный аксессуар, который может быть полезен даже в связке с стерео усилителем MF1.

Изготовление корпуса из дуба

Я действовал по собственному плану, который не сложен и доступен каждому. Теоретически всю работу можно выполнить за один день, но я не торопился, и у меня ушло три дня. Основной фактор, замедляющий процесс, — время на высыхание клея. При наличии материалов, инструментов и прямых рук работа выполняется достаточно быстро.

Это была моя первая работа с деревом в таком формате. Есть небольшие погрешности, но в целом результат получился очень хорошим. Особенно учитывая, что материал был взят из старых плинтусов, а сам процесс принес только удовольствие. Как оказалось, старый плинтус оказался дубовым, что и определило название проекта.

Планировалось делать корпус из цельного куска, но из-за сложности обработки и необходимости надежной фиксации платы, я разделил конструкцию на две части. В нижней части спрятана плата и удерживающие элементы, а верхняя служит крышкой, прижимающей плату. Колпачок выполнен по аналогичному принципу.

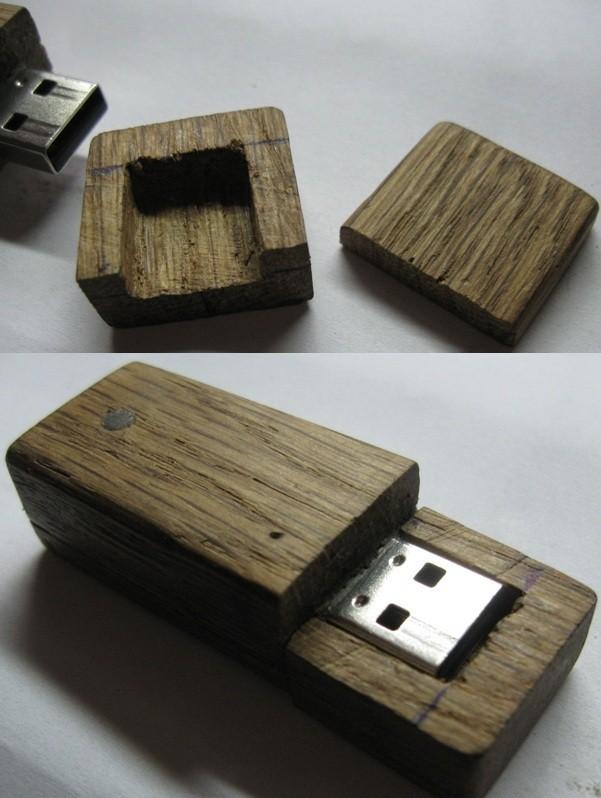

Изначально был вырезан брусочек размером 60х21х15 мм. Размеры выбраны приблизительно, сейчас могу сказать, что корпус можно было сделать чуть компактнее. Брус распилили на две части: основную (толстую, нижнюю) и крышку (тонкую, верхнюю). Затем основной блок разделили еще на две части (для корпуса и колпачка). В основной части была сделана выборка под ширину платы (15 мм). Задняя часть вывалилась, но я просто вклеил туда кусок такого же дерева.

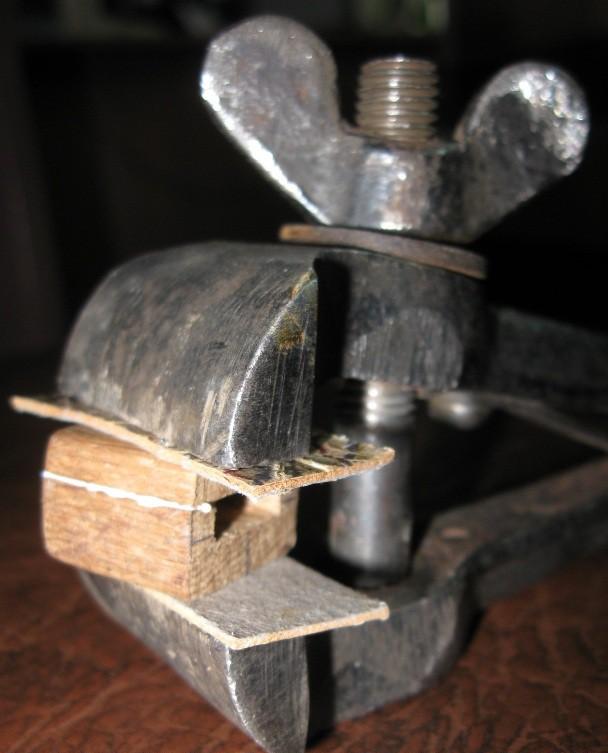

Плата USB имеет углубления по торцам задней части. Я использовал их для фиксации: в заранее проделанные отверстия были загнаны укороченные гвозди. Плата вставляется в корпус, а затем по бокам вставляются гвозди, удерживающие её при использовании разъема. Для надежности я прошелся горячим клеем по периметру платы и возле выхода (так как разъем уже выборки). Затем приклеил крышку клеем ПВА и зажал в тиски.

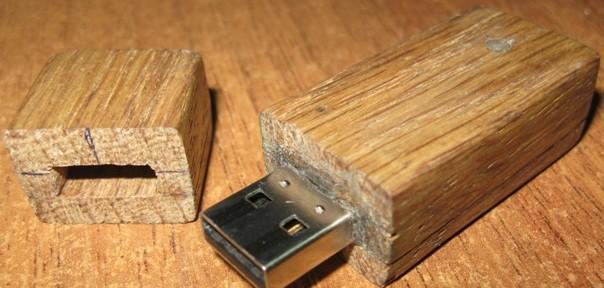

Накопитель имеет световой индикатор. Над ним я высверлил отверстие и залил горячим клеем. При работе индикатор четко светится матовой точкой, что видно на видео. С колпачком работа была аналогичной, главное — угадать центр и плотность закрытия. Склеил его ПВА, зажав в тисках.

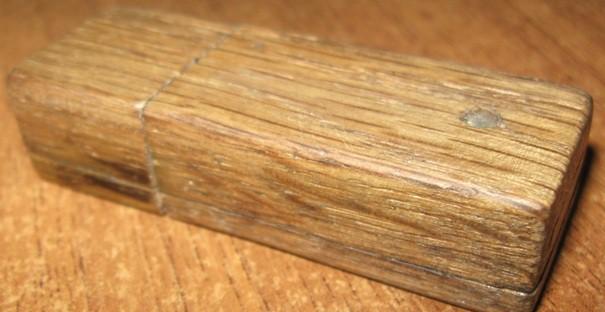

После высыхания надел колпачок, прошелся наждачной бумагой по плоскостям и углам. Не снимая колпачка, отполировал войлочным кругом. В результате получил гладкие бока со слегка скошенными углами. Вес накопителя составил 14 грамм (11 г — корпус, 3 г — колпачок). Размер флешки: 59х21х15 мм. Закрытие плотное, подгонка стыка хорошая.
