Гибкая настольная лампа своими руками из готовых комплектующих

Для каждого радиолюбителя качественное освещение является одним из основных инструментов при ремонте и осмотре мелких деталей. Гибкая настольная LED лампа своими руками — это отличное решение для организации рабочего места, которое не займет много места, но обеспечит необходимый световой поток. В отличие от громоздких промышленных светильников, самодельная конструкция позволяет настроить освещение именно под ваши задачи.

Проект создания такой лампы обсуждался давно. Основное требование к освещению — его правильная и удобная подача. Лампа крепится к деревянному столу саморезами. От основания к головке идет гибкий элемент — «гусиная шея», которую можно изгибать в любую сторону для точной настройки угла падения света. Сама головка выполнена на светодиодах, а кнопка включения вынесена на стол возле основания для удобства. Блок питания, для безопасности и экономии места, спрятан под столом.

Готовых аналогов с такими характеристиками найти не удалось, либо они стоили значительно дороже самодельного варианта. Для реализации проекта детали были заказаны на сайте leddrv.eu. Пока шло ожидание доставки, была подготовлена база знаний по схемам питания. Для тех, кто интересуется схемотехникой, будет полезно изучить тиристорный регулятор напряжения для паяльника, так как принципы работы с сетевым напряжением здесь пересекаются.

Основание с декоративной накладкой под шею

Обратная сторона накладки

Крепление шеи к основе

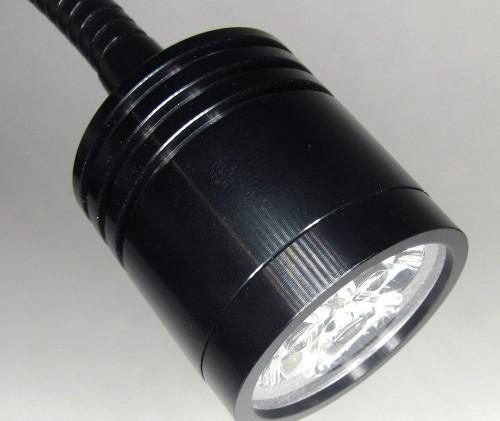

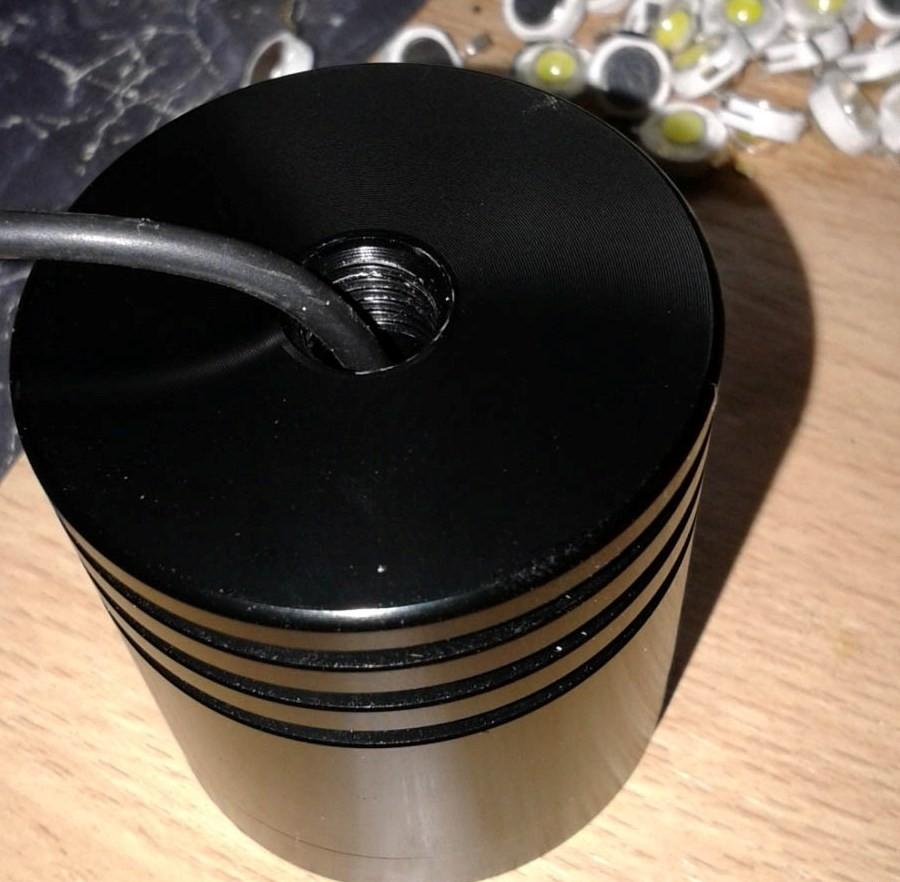

Головка на 3 светодиода

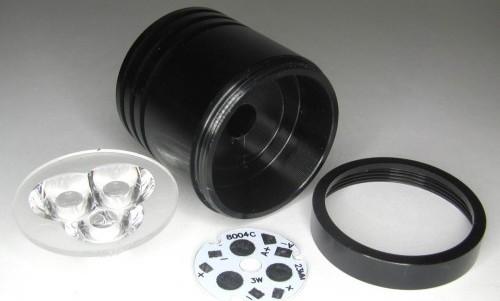

Детали самой головки

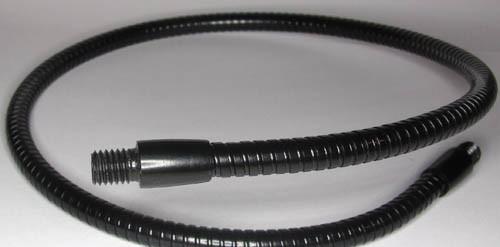

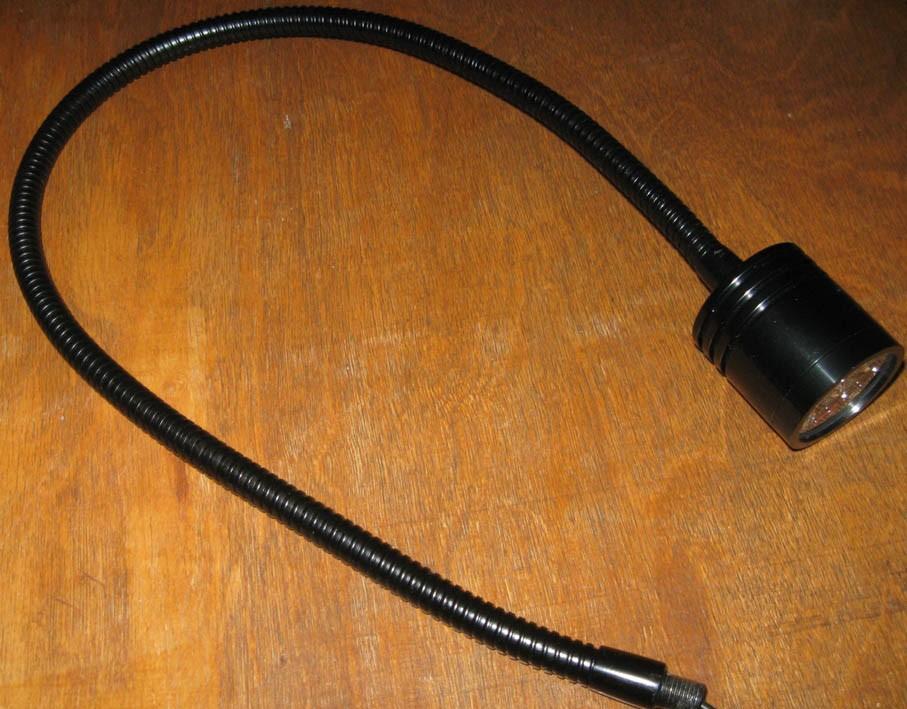

Гусиная шея, длинна – 600 мм, диаметр – 8 мм

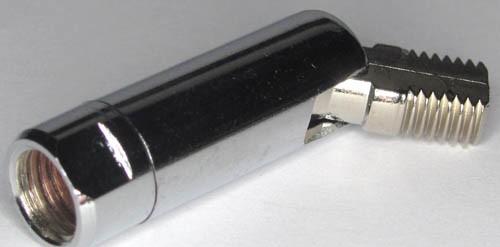

Заказал еще вот такую деталь, но она оказалась очень тугой, да и цвет не в тему. Так и лежит без дела

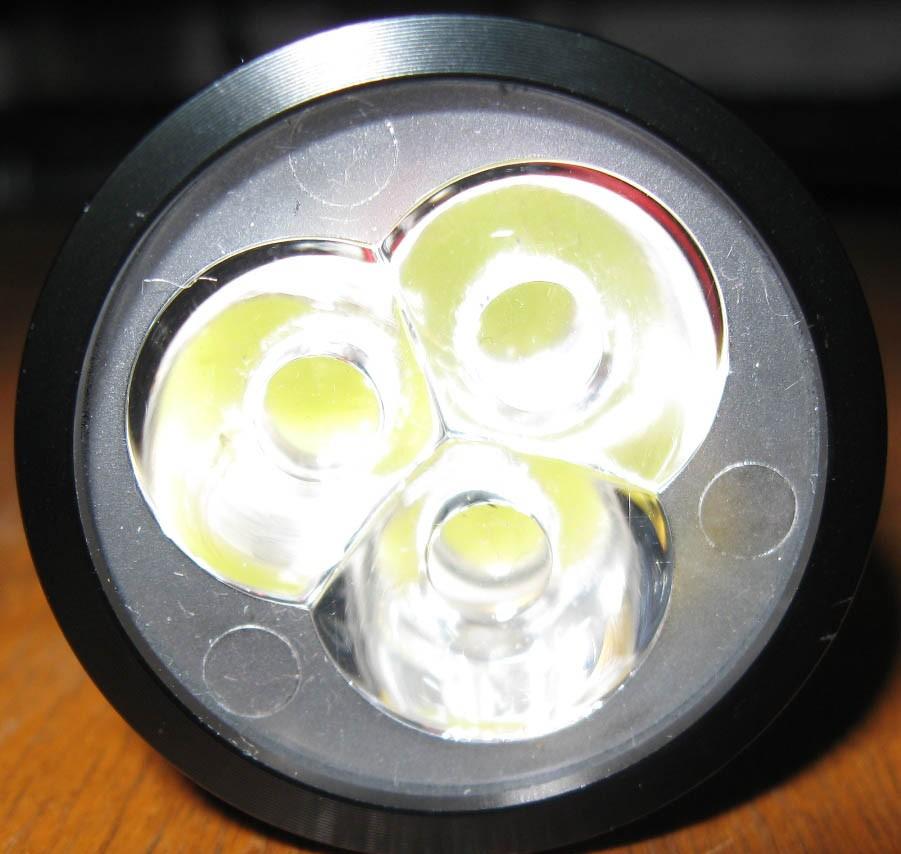

Детали пришли в срок. При выборе головки возникли сомнения: не хотелось брать слишком тяжелую конструкцию, так как длинная «гусиная шея» может не выдержать наклона. В итоге остановился на цилиндрической головке на 3 светодиода с линзами. Теоретически можно использовать 3 светодиода по 3 Вт каждый, но в данном проекте применены 3 диода по 1 Вт. Головка при работе нагревается ощутимо, но руку удержать можно.

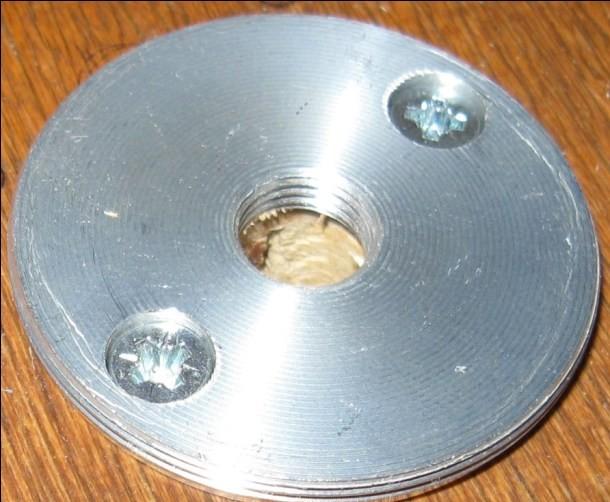

Основание, прикручено к столу:

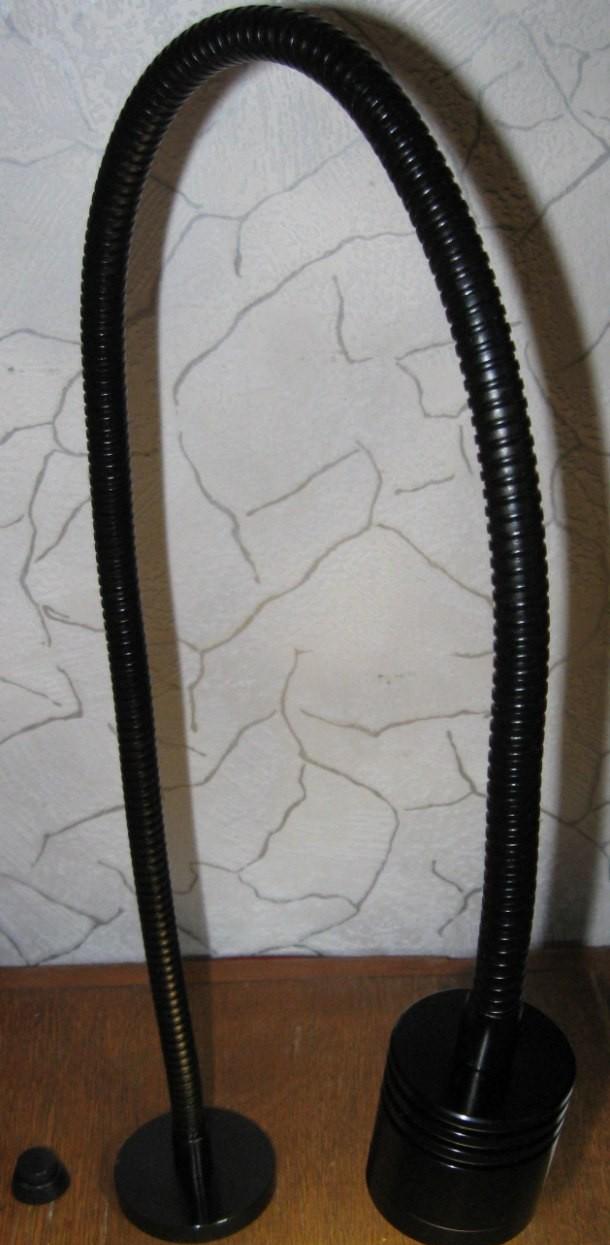

Основание прикручивается к столу двумя саморезами, сверху накручивается шайба с резьбой под крепление «гусиной шеи». Далее устанавливается гибкий элемент и сама светодиодная голова. Получившаяся конструкция очень компактна. Если лампу полностью разогнуть вертикально, ее высота составит 620 мм, а диаметр основания — всего 50 мм. В таком положении она занимает минимум места на столе.

Можно полностью разогнуть лампу над рабочей поверхностью, шея выдерживает нагрузку. Однако, если вы планируете повторить проект, я бы посоветовал заказать «гусиную шею» диаметром 10 мм или даже 12 мм вместо 8 мм, как в данном случае. Это повысит жесткость конструкции.

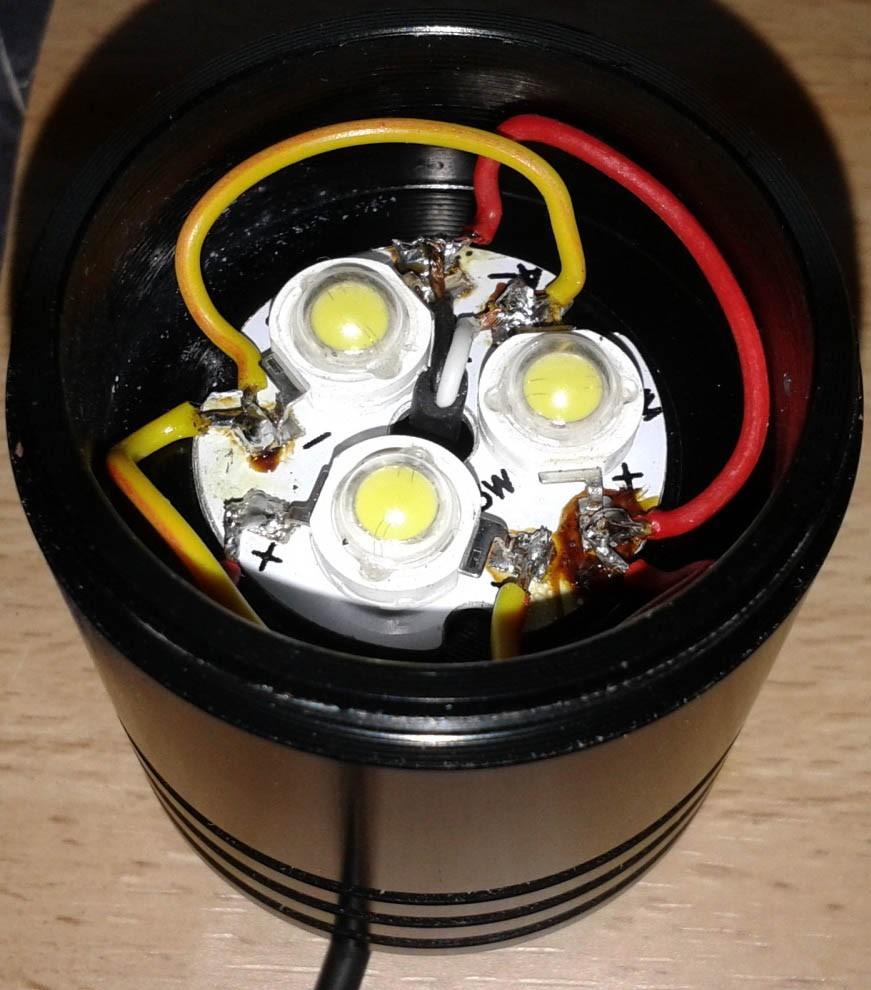

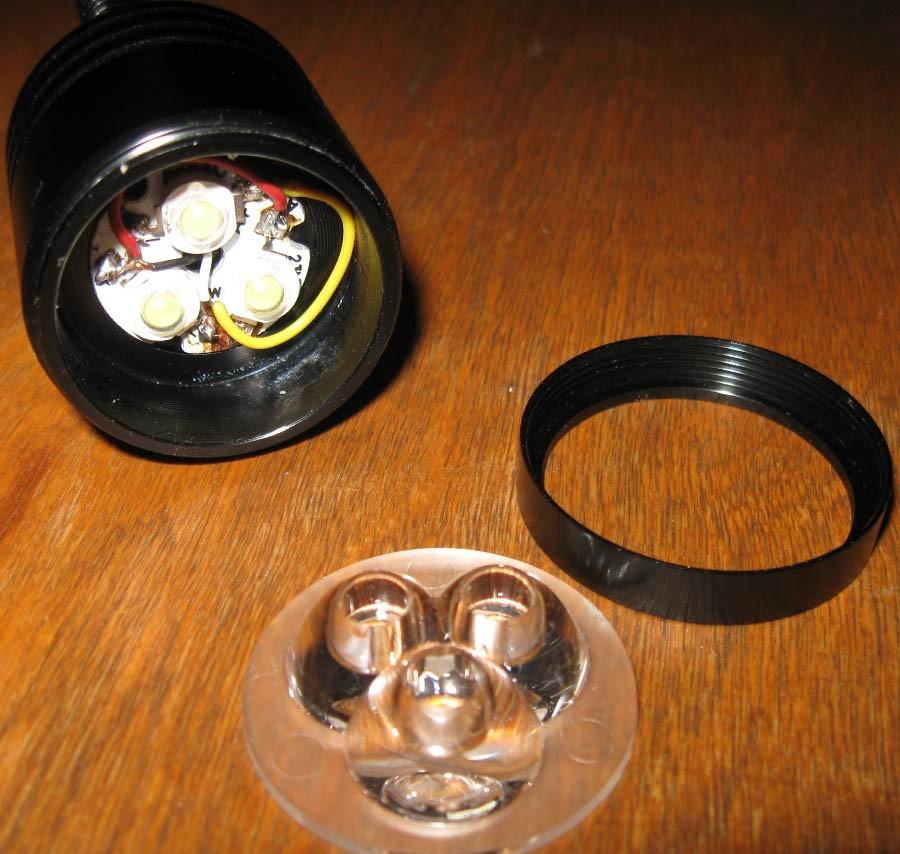

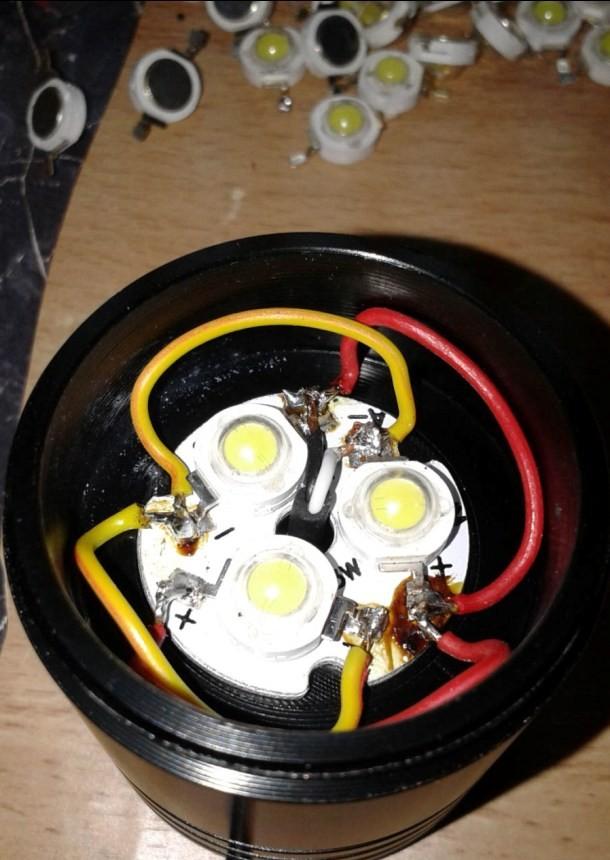

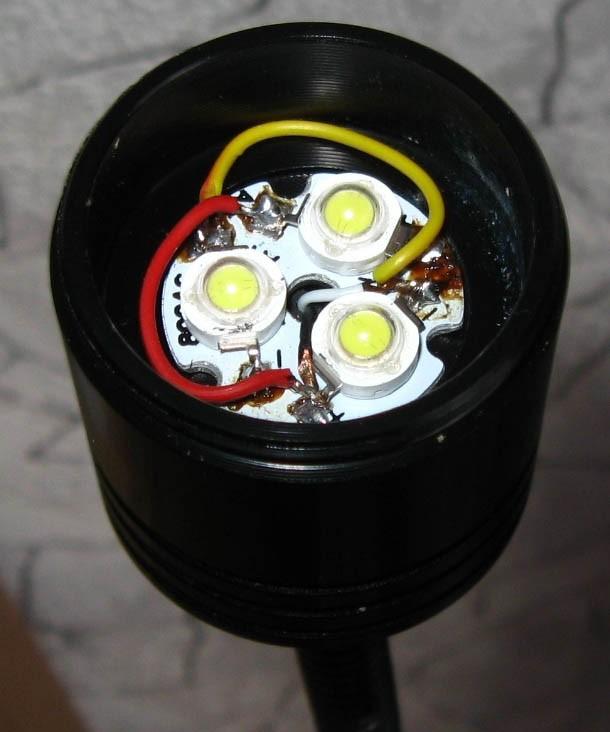

Внутренности лампы:

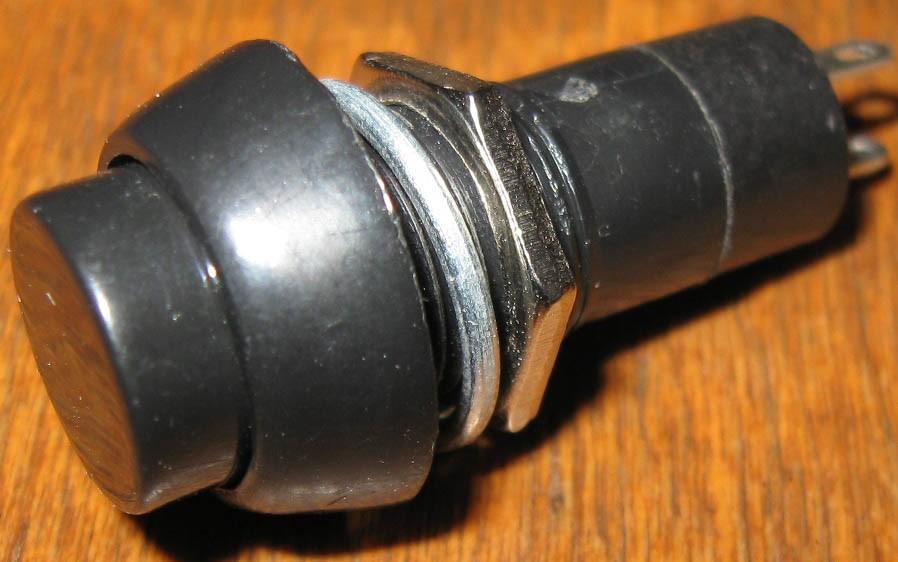

Кнопка смонтирована рядом с лампой, она разрывает цепь питания на трансформаторе. Шнур от блока питания к лампе использован коаксиальный (сигнальный) многожильный — его намного удобнее протягивать по трубке лампы во время монтажа. Если вы хотите углубиться в тему самодельных устройств, рекомендую посмотреть ламповые усилители для самостоятельной сборки, где также применяется качественный монтаж и внимательное отношение к деталям.
