Усилитель Futterman H3 OTL: схема и история создания

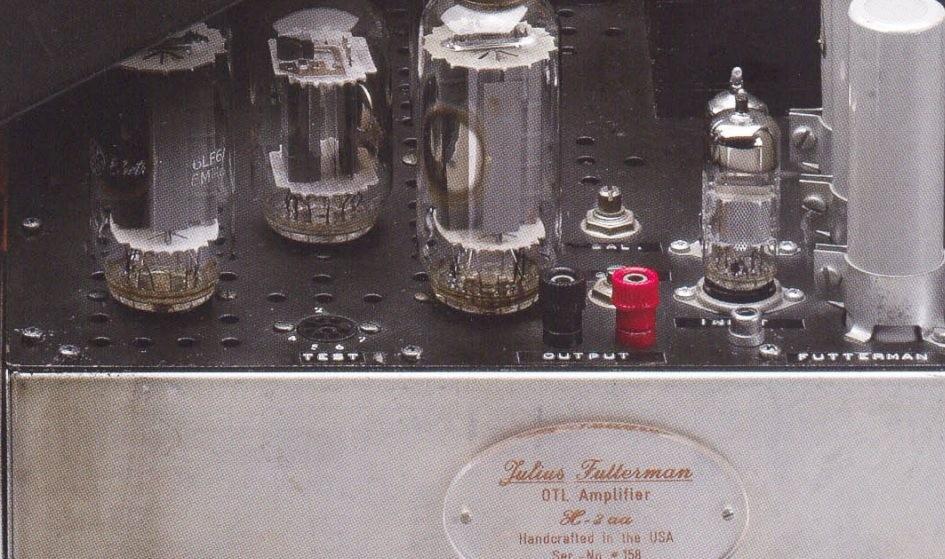

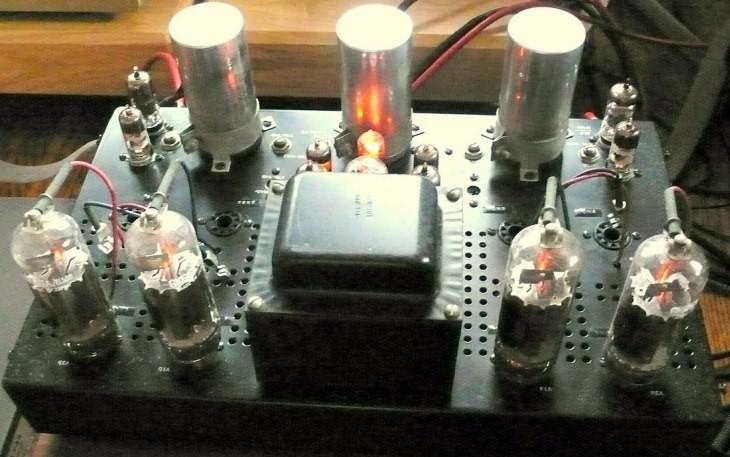

В Нью-Йорке, в середине прошлого века, изобретатель Юлиус Футтерман (Julius Futterman) разработал один из самых оригинальных ламповых усилителей своего времени. В 1954 году на свет появился ламповый УМЗЧ Futterman H3 OTL, главной особенностью которого стало полное отсутствие выходного трансформатора. Эта инновация позволила радикально снизить стоимость устройства и улучшить качество звука, что делает его легендой аудиофильского сообщества до сих пор. Подробнее о том, как работает ламповый усилитель Williamson 1947, можно узнать в нашем архиве.

Инновационная схемотехника

В оригинальной схемотехнике усилителя Футтермана катодный резистор фазоинвертора соединялся не с землей, а с выходом усилителя. 100%-ная ООС катодного повторителя Futterman H3 OTL компенсировалась 100%-ной ПОС через катодный резистор фазоинвертора. Интересно, что уникальную для того времени (и высоко оцененную потомками) схему разработал не профессиональный инженер, а радиолюбитель-самоучка. Принцип работы напоминает фазиоинвертор, используемый в других классических схемах, но здесь он применен для радикального упрощения выходного каскада.

Экономия и качество звука

Причиной необходимости в оригинальном решении было то, что около 30-35 % себестоимости ламповых усилителей тех лет приходилась на выходной трансформатор. Что было крайне существенным фактором, учитывая, что первые усилители производились вручную. Благодаря конструкторскому решению цена усилителя стала немногим выше стоимости наборов для самостоятельной сборки и составила около $ 180 – 200, что сегодня с учетом инфляции является эквивалентом $ 1600 — 1800.

Помимо существенного удешевления продукта, инновация избавила УМЗЧ от (так любимой некоторыми аудиофилами и гитаристами) характерной «тёплой» окраски звука, свойственной трансформаторным выходам. Это сделало звучание более точным и прозрачным, что особенно ценилось в Hi-End аппаратуре того времени.

Технические характеристики

Следует отметить, что сравнительно небольшая стоимость усилителя соседствовала с почти уникальными для того времени характеристиками. Судите сами:

Диапазон воспроизводимых частот: 7 – 55000 Гц
Мощность RMS: 90 Вт
IMD (1 Вт, 1 Ом): 0,1 %

Коэффициент гармоник: 0,1 %
Выходное сопротивление: 0,6 Ом

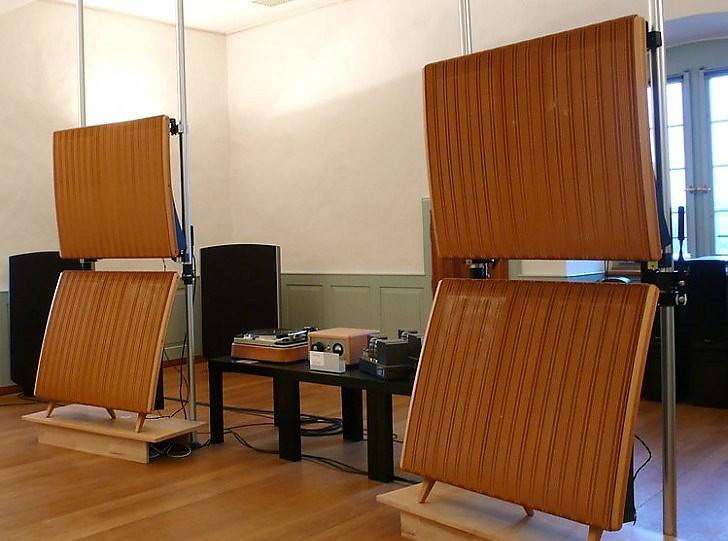

Интересно, что идеальной акустической системой для работы с этим усилителем считались электростатические колонки Quad ESL 57, созданные в 1957 году. Сочетание низкого выходного сопротивления усилителя и высокой эффективности электростатов давало потрясающий результат. Для сравнения, более современные проекты, такие как «Octopus». Ламповый SRPP усилитель для наушников, также стремятся к минимизации искажений, но в другом классе мощности.

Наследие Юлиуса Футтермана

Футтерман запатентовал устройство, а лицензии продал нескольким американским компаниям в 1961-м году. Лицензионные усилители по схеме Футермана производились до начала 70-х годов и стоили значительно дороже оригинала. На протяжении 60-х и 70-х изобретатель совершенствовал схемотехнику ламповых усилителей.

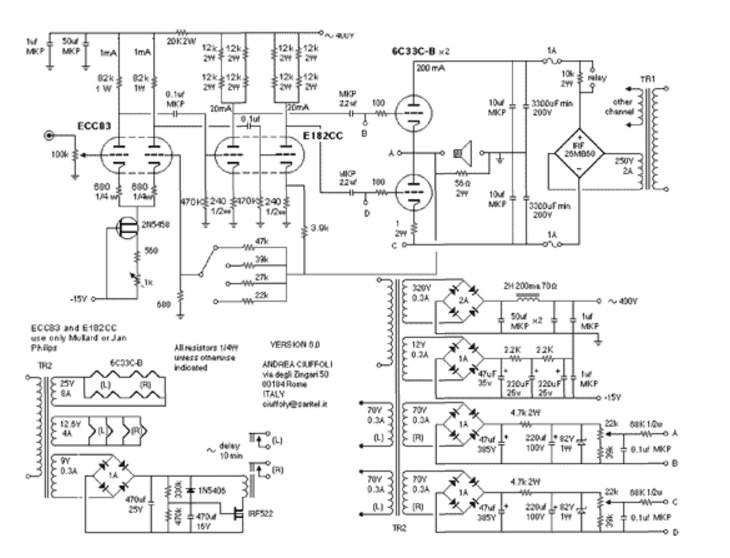

В 1984 году, уже после смерти Футермана, компанией New York Audio Labs был выпущен, разработанный при его участии, один из самых дорогих усилителей своего времени (для электростатических акустических систем), стоявший $12 000 (около $26 000 сегодня с учетом инфляции). Среди сравнительно свежих разработок, использующих наследие Футтермана, можно выделить оригинальное устройство итальянца Андреа Циуффоли (схема приведена ниже):
