Обзор динамика Grundig 19084-012.01: параметры и измерения

Низкочастотный динамик Grundig 19084-012.01 изготовлен в Германии в начале 80-х годов. Этот громкоговоритель использовался в акустических системах в качестве НЧ звена. Динамик был изъят для проведения измерений и полностью сохранил родное состояние: ничем не мазан и не клеен. С обратной стороны рама заклеена тканью, которую мы не снимали, чтобы не повредить оригинал, поэтому все измерения и осмотр проведены в таком виде. На момент обзора возраст громкоговорителя превышает 40 лет, что делает его интересным объектом для изучения немецкого аудио-наследия. Подробнее о других проектах можно узнать в статье про плоские динамики Grundig Box FL 10.

Основные характеристики:

Частота основного резонанса (Fs): 28,2 Гц

Сопротивление постоянному току (Re): 3 Ом

Полная добротность (Qts): 0,36

Электрическая добротность (Qes): 0,42

Механическая добротность (Qms): 2,33

Внешний размер: 236х236х101 мм

Вес: 1,5 кг

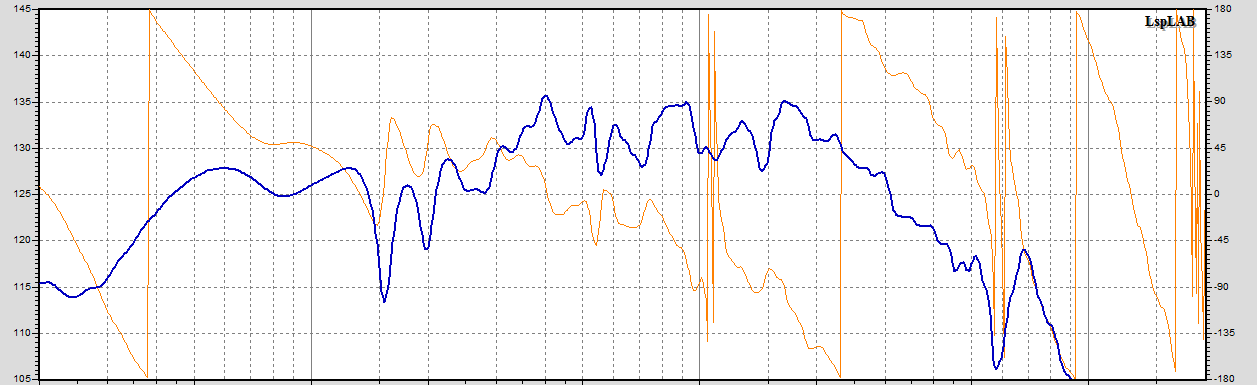

АЧХ в родном корпусе по оси ВЧ, без фильтра, 1 м, окно 25 мс, без сглаживания
()

Описание конструкции

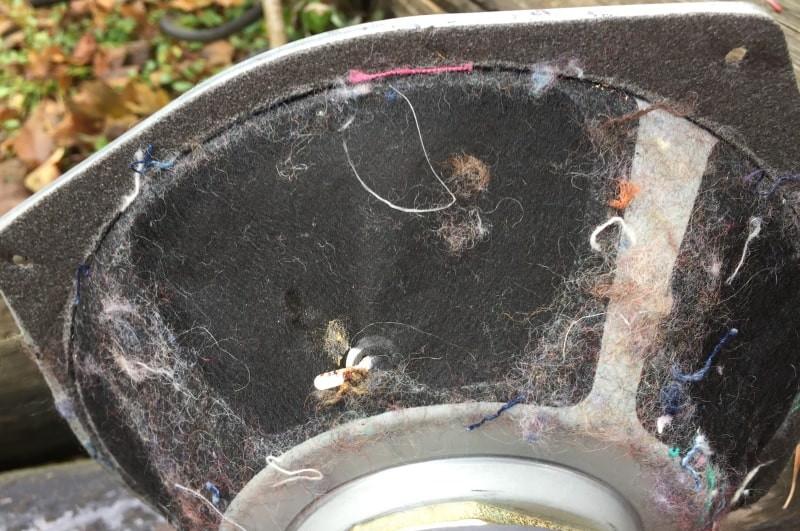

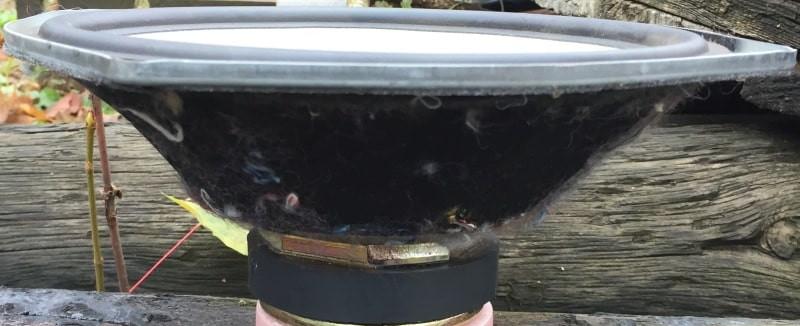

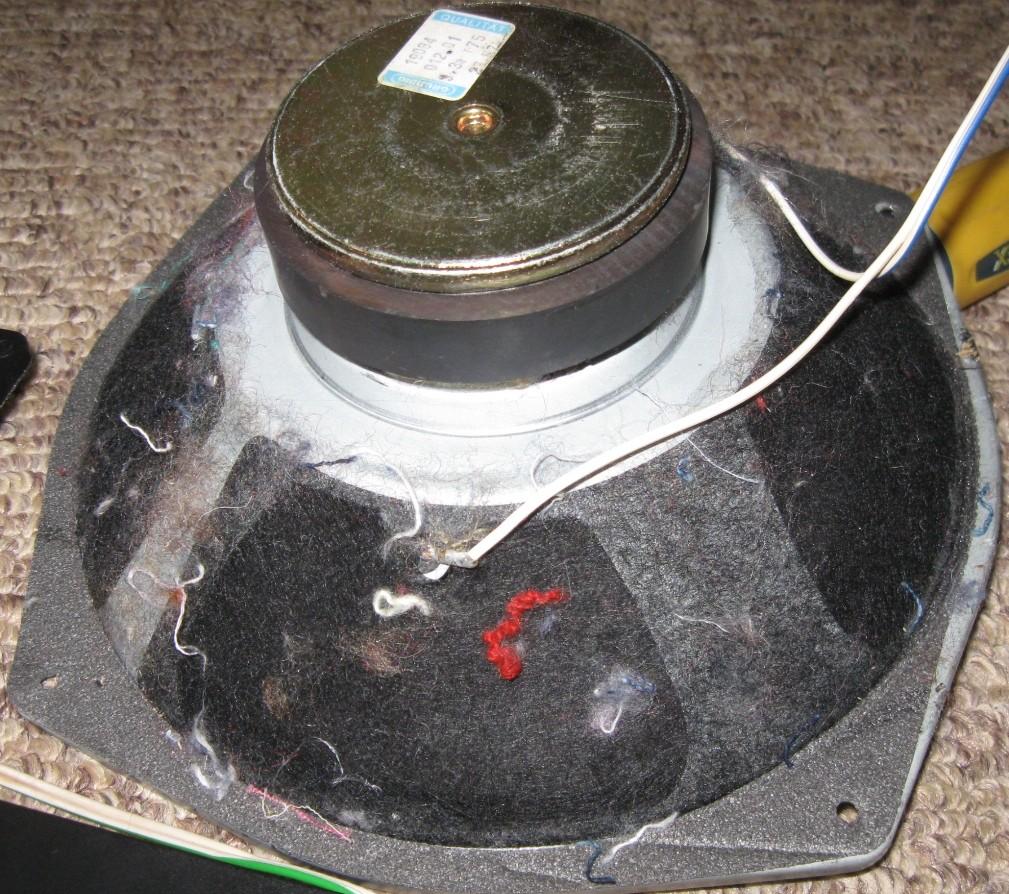

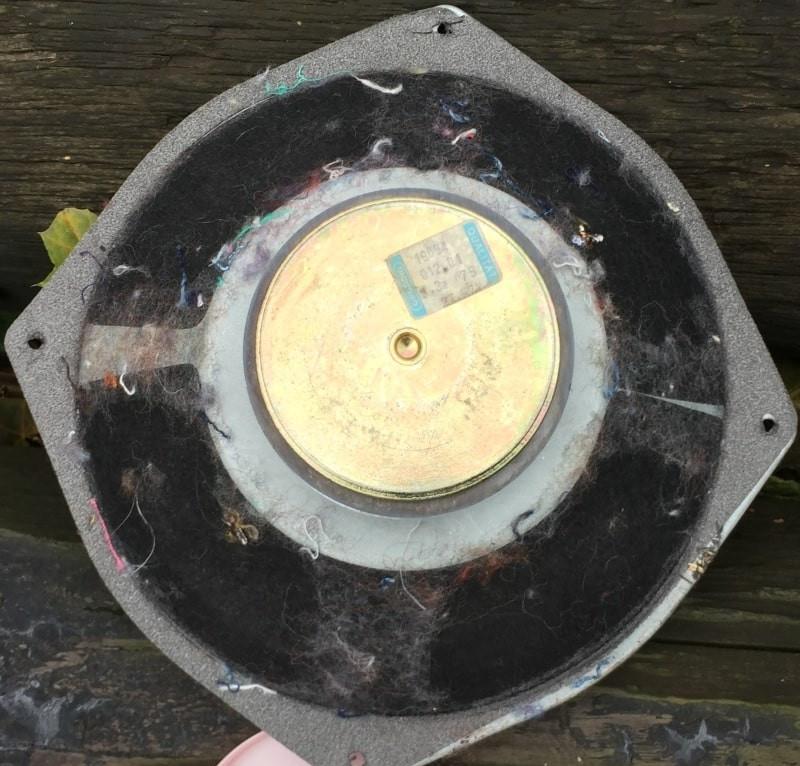

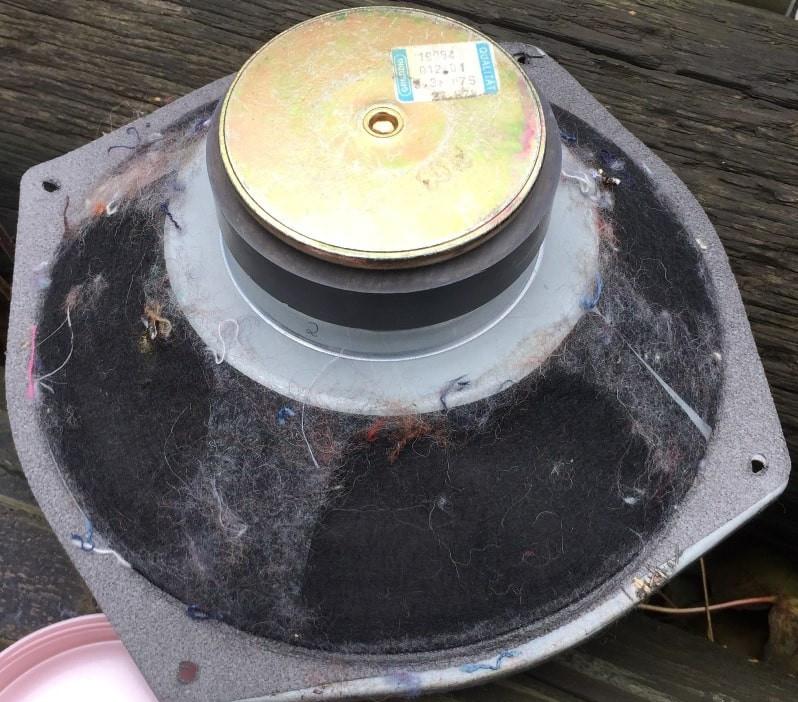

Рама изготовлена из металла толщиной 1,2 мм методом штамповки. Габариты составляют 236х236 мм. Качество изготовления рамы и самого громкоговорителя в целом очень высокое. С обратной стороны рама имеет 4 ребра и 4 окна, которые заклеены тканью, похожей на тонкий фетр. Клеммы закреплены на ушах в нижней части рамы (со стороны магнита). Посадочный диаметр – 218 мм. Диаметр под винты крепления к корпусу – 5,8 мм. Со стороны крепления динамика к корпусу приклеен пеновый уплотнитель. Для сравнения, качество мембран можно оценить в статье про тонкую работу с мембранами.

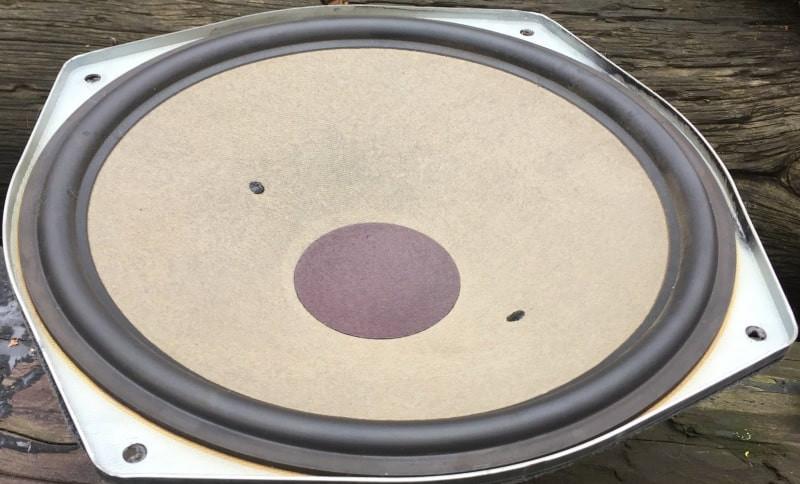

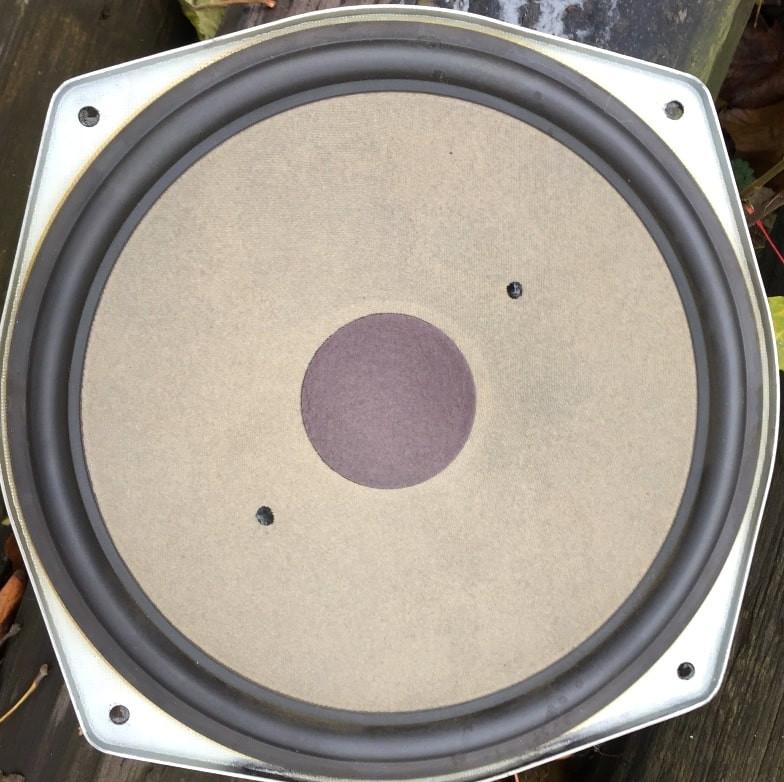

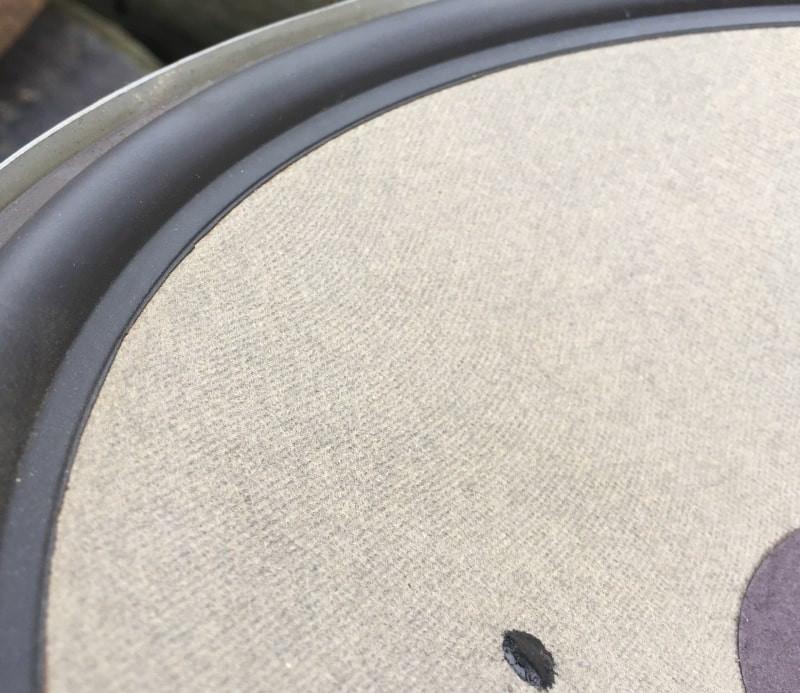

Диффузор бумажный, конусный, в разрезе слегка имеет форму чаши, схожую по форме на наших , но более плоскую. Внешний диаметр 217 мм. Толщину сказать трудно, но исходя из того, как диффузор ведет себя при надавливании, можно сказать, что он тоньше нашего .

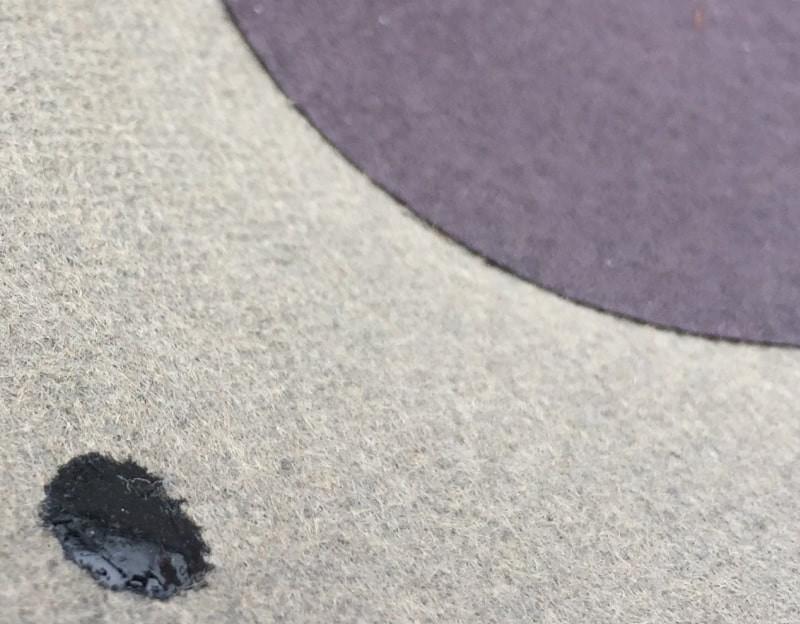

На диффузоре видно две точки – соединение подводящих канатиков с жилой звуковой катушки. Точки до сих пор липкие. Причем клемма и точка на диффузоре смещены на 50 мм, это расстояние отведено для подводящих.

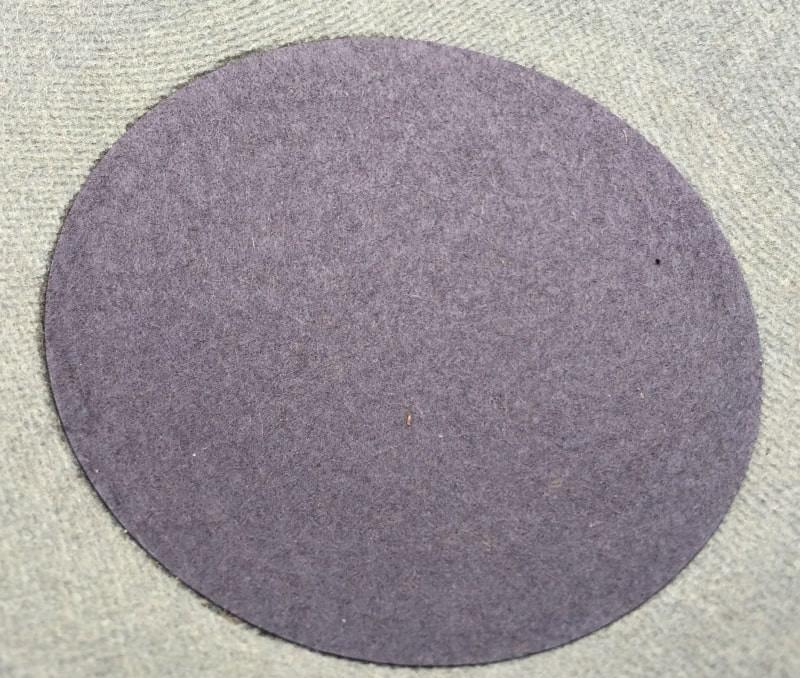

Пылезащитный колпачок так же бумажный, приклеен выпуклой стороной в сторону магнита. Диаметр 60 мм. По диаметру звуковой катушки сказать сложно, но она около Ø35 мм. Центрирующая шайба стандартная, тканевая. Это видно на просвет.

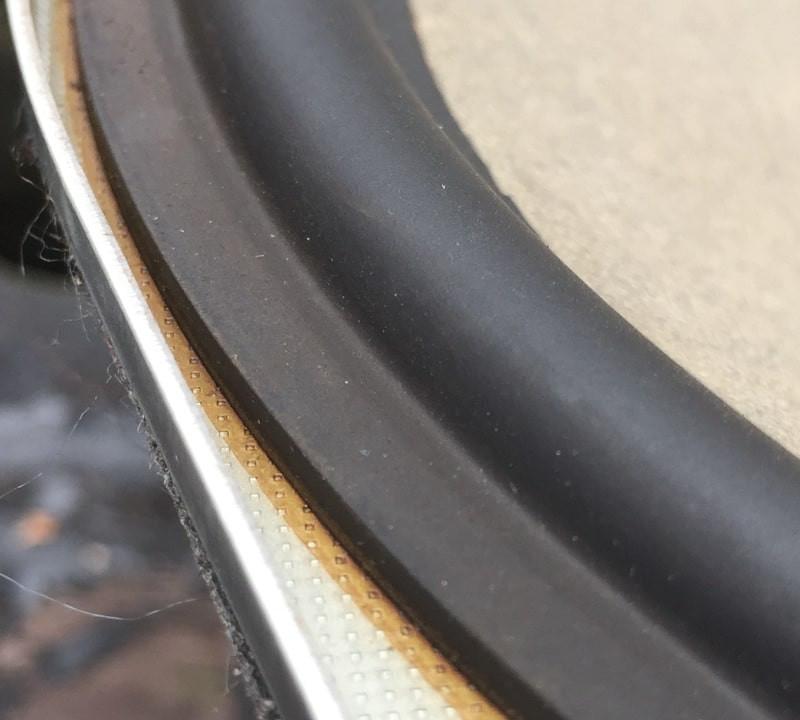

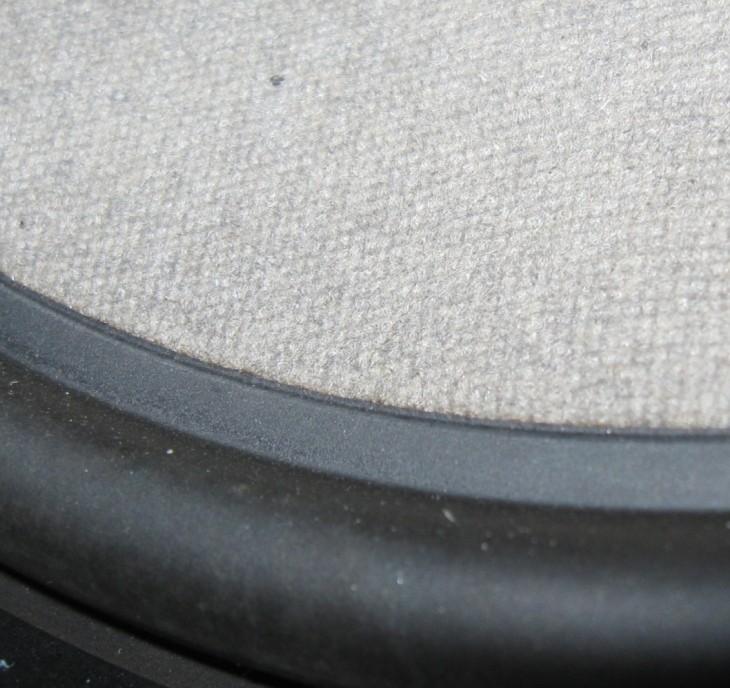

Подвес резиновый, имеет маркировку SR 218/4. В месте приклейки к раме толщина резины 2 мм, но волна и край на диффузоре очень тонкие. В сравнении напоминает прорезиненую ткань на подвесе от . Размер подвеса – 223х217х196х189 мм. Верхняя точка полуволны подвеса выступает над верхним краем рамы на 2 мм.

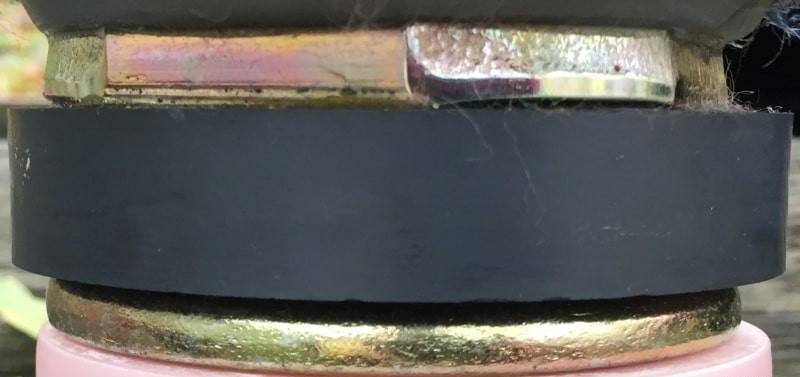

Магнит кольцевой ферритовый. Размер – Ø90х17 мм. Нижний фланец размером 81,5х8 мм. На нем виден след от керна, диаметр около 34 мм.

Верхний фланец разочаровал. По высоте он точно такой же как и нижний, а вот форма его 8 угольника, которые с виду напоминает полено, вырубленное топором. Но грани одинаковые на противоположных сторонах.

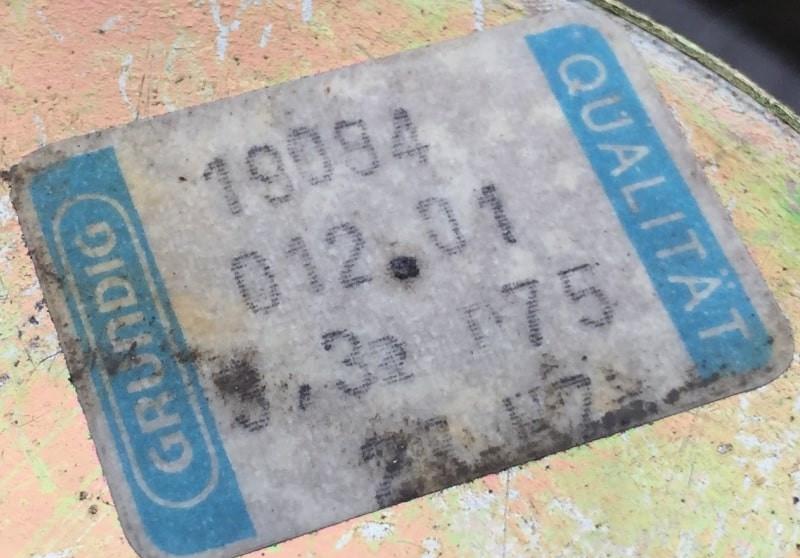

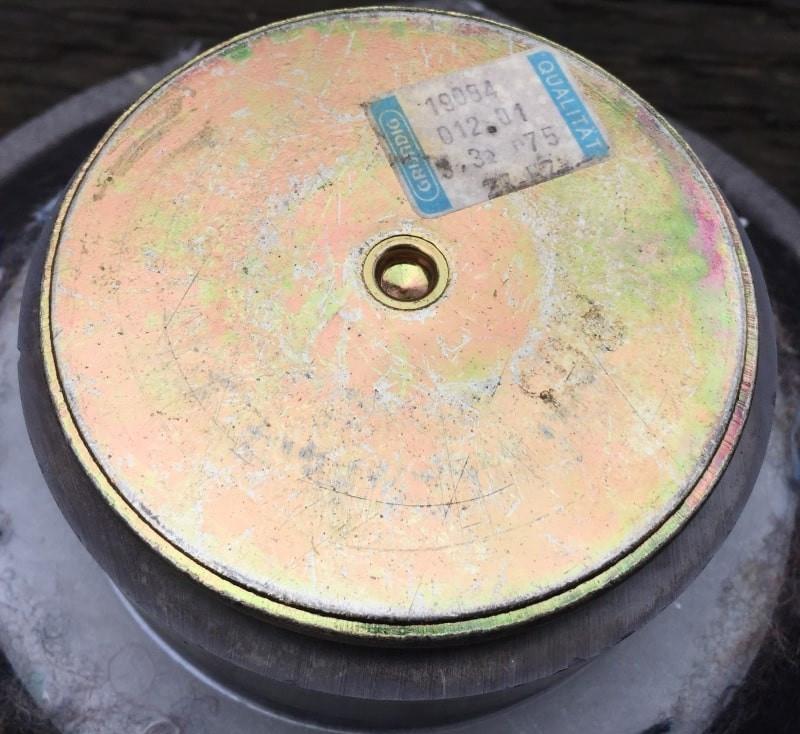

Полная маркировка на бирке магнита:

19084
012.01
3,3 Ω 075
23 Hz

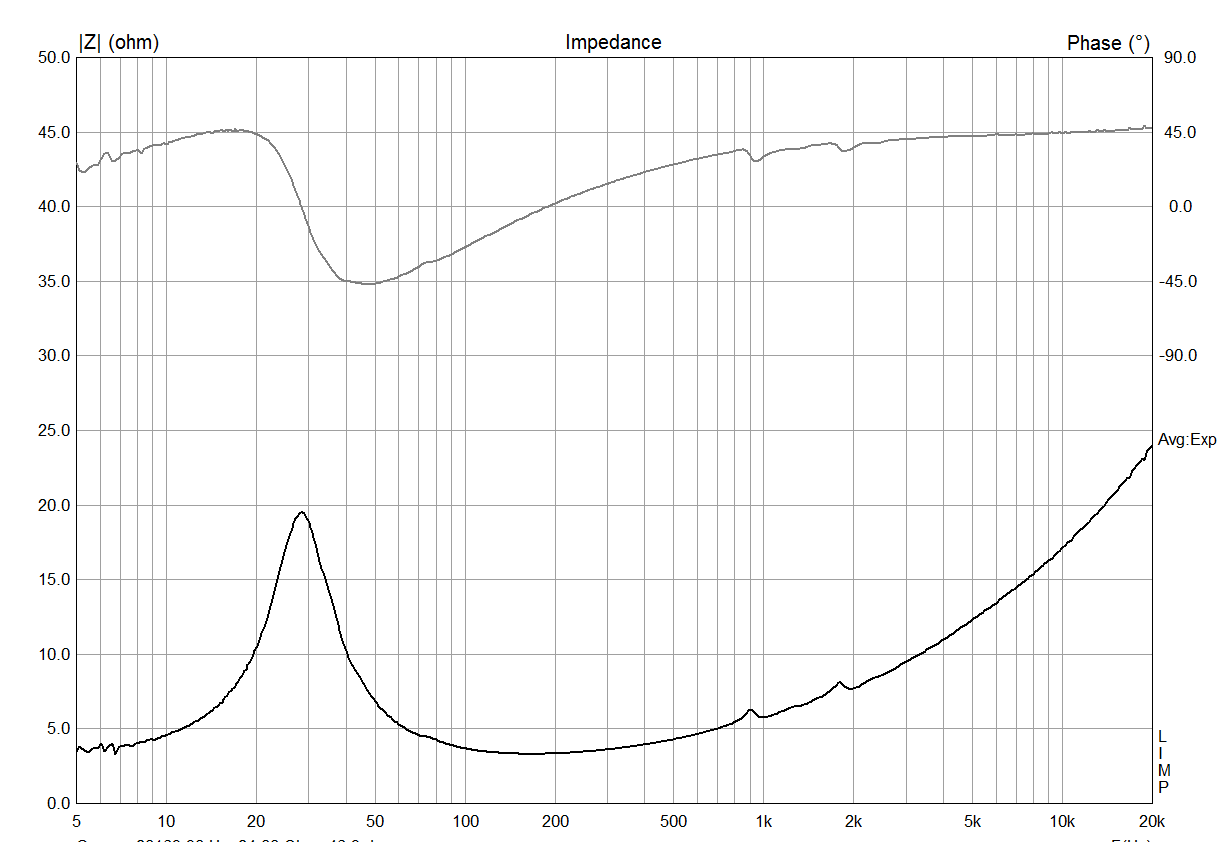

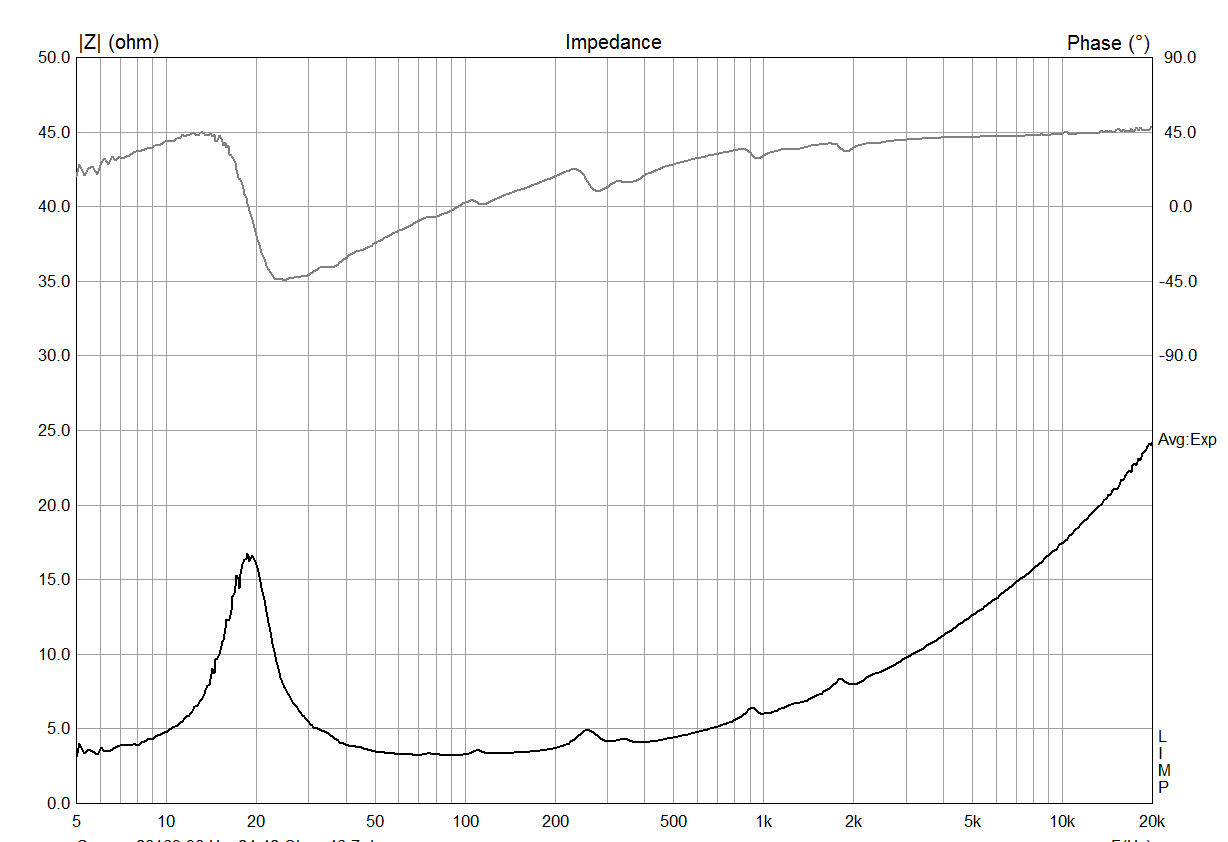

Параметры Т-С:

Fs = 28.20 Hz
Re = 3.00 ohm[dc]
Le = 126.67 uH
L2 = 463.51 uH
R2 = 11.22 ohm
Qt = 0.36
Qes = 0.42
Qms = 2.33
Membrane Diameter= 20.70 cm

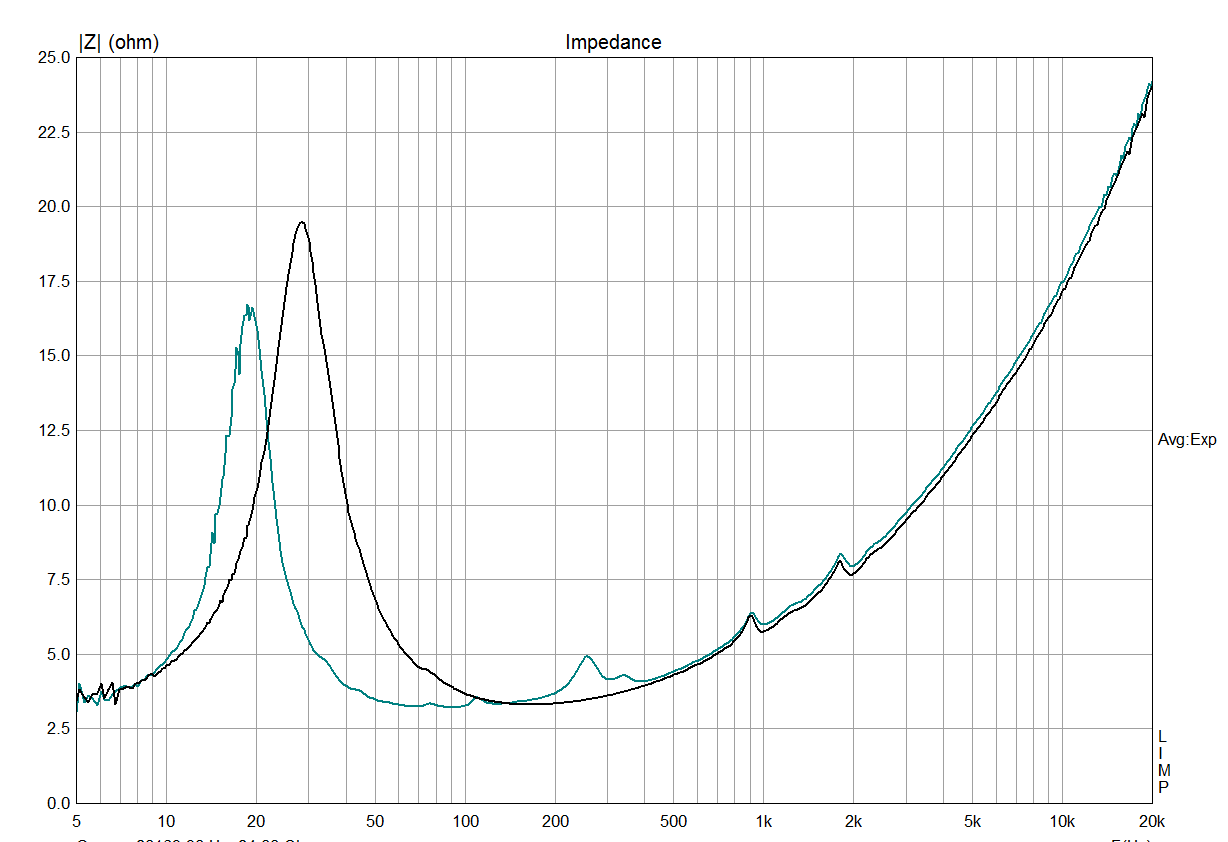

Методом добавочной массы измерил остальные параметры, но как показывает опыт общения с программой Limp, этот метод не совсем точен. Масса груза 37 грамм. Громкоговоритель был в положении диффузором вверх, на подставке.

Mms = 24.78 grams
Rms = 1.881324 kg/s
Cms = 1.285781 mm/N
Vas = 204.53 liters
Sd= 336.54 cm^2
Bl = 5.567792 Tm
ETA = 1.04 %
Lp(2.83V/1m) = 96.53 dB
